Паспортизация систем вентиляции — это проверка рабочего состояния вентиляционного оборудования и систем вентиляции с помощью инструментальных исследований, оформленная в виде паспорта на вентиляционную установку.

Паспортизация вентиляционных установок обязательна для всех предприятий и всех типов вентиляционных систем.

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

Паспорт вентиляционной системы — это главный документ вентиляционной системы. Паспорт системы вентиляции — итоговый технический документ, дающий юридическое право эксплуатировать вентиляционное оборудование, фиксирующий натуральные показатели и их отклонения в соответствии с действующими строительными и санитарными нормами.

Технически грамотно оформленный паспорт на вентиляционную систему — залог эффективной и безопасной работы вентиляционной системы, а часто и самого предприятия. В нем отображается реальное состояние всего вентиляционного оборудования.

В паспорте вентиляционной системы фиксируются все изменения, которые происходили с вентиляционной системой на протяжении всего эксплуатационного периода.

Паспортизация вентиляционных систем необходима:

• сотрудникам предприятия — для комфортной работы, повышения производительности труда и отсутствия сбоев в работе в связи с плохим самочувствием;
• руководителю и главному инженеру — паспорта и пояснения к ним подскажут, на какую именно вентиляционную систему надо обратить внимание в первую очередь (увеличить ее производительность или наоборот, уменьшить, провести внеплановый ремонт или обслуживание вентиляционной системы);
• руководителю и главному инженеру — чтобы не иметь проблем и замечаний от представителей надзорных инспекций (Роспотребнадзора, прокуратуры, пожарной инспекции, МЧС, жилищной инспекции, Ростехнадзора и др.), которые контролируют эксплуатационные характеристики оборудования, санитарно-техническое состояние, наличие и срок действия паспортов на вентиляционную систему;
• руководителю предприятия и главному инженеру, которые несут персональную ответственность за производственный травматизм.

https://www.profiz.ru/sec/1_2018/pasport_na_ventiljaciu/

Общие требования к вентиляционной системе

Процесс обследования может строиться только так, чтобы были раскрыты все сведения, которые указаны в СНиП 3.05.01–85. Прежде всего требуется проверять, нет ли малейших отступлений от проекта. Объяснения в духе «не было инструмента и потому пришлось развернуть канал чуть в сторону» профессиональных оценщиков точно не заинтересуют. Все воздуховоды, прокачивающие очень влажный воздух, не должны иметь нижних продольных швов. Сегменты, которые могут покрываться росой, обязательно монтируются с наклоном к дренирующей магистрали.

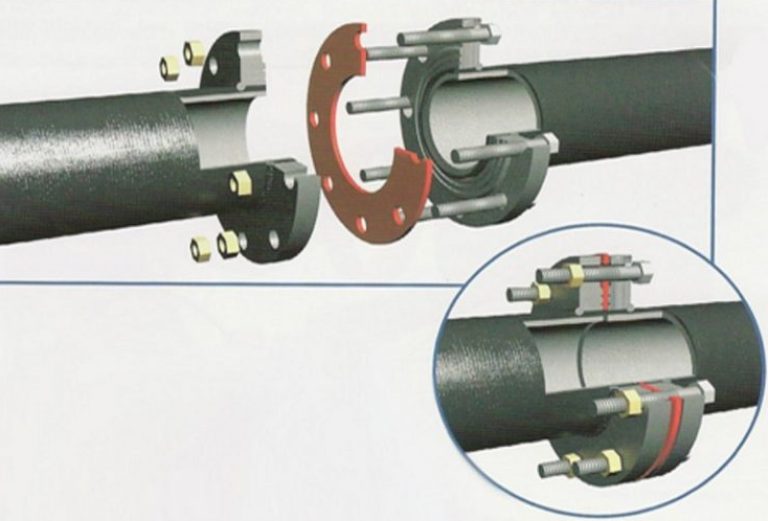

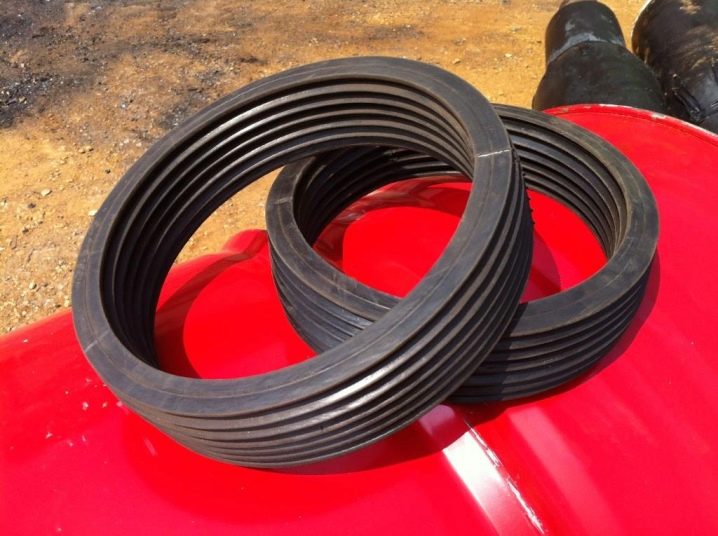

Нормальный уклон составляет от 10 до 15 мм на 1 пог. м. по длине. Фланцевая стыковка подразумевает выведение прокладки наружу. Внутрь ее направлять нельзя. Что касается материала прокладок, он должен подбираться для специфических температурных параметров. Так, если воздух нагрет не более чем до 70 градусов, можно применять поролон и жгут из полимерной мастики.

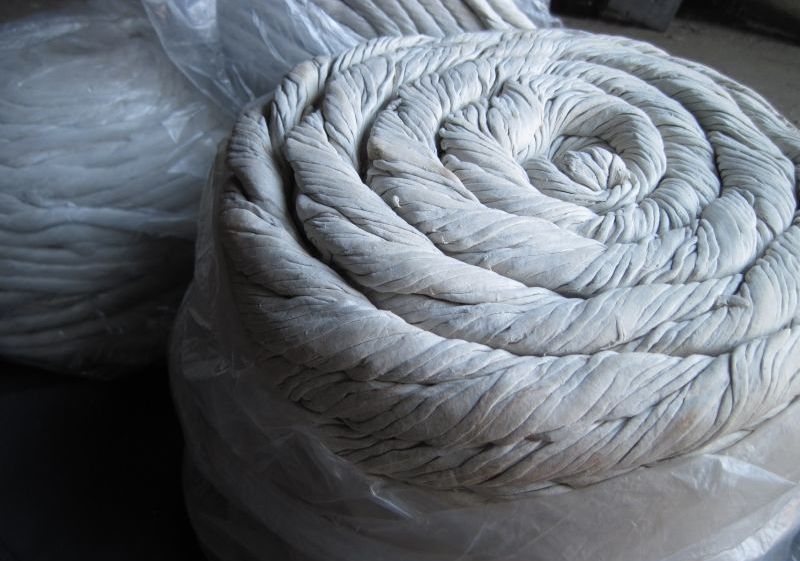

Но применять эти вещества при более серьезном нагреве нельзя. Требуется использовать элементы на основе асбеста — шнур либо картон. Иногда по воздуховодам движется воздух, наполненный кислотными парами. Тогда придется применять стойкие разновидности пластмассы. Перечень материалов, обеспечивающих герметичность соединений без фланцев, заметно отличается.

При относительно низких (не более 40 градусов) температурах воздуха нужна герметичная лента. До 60 градусов круглые трубы надо прикрывать манжетами термической усадки. Если воздух становится горячее (до 70 градусов), нужно применять мастику специальных образцов. Что касается фланцевого стыка, болты надо затягивать основательно. Гайки требуется размещать только с одной стороны.

Вертикально поставленный фланец полагается закручивать гайками по своему усмотрению. Если же изделие монтируется горизонтально, требуется размещать крепежи снизу. Соединения без использования фланцев: если наибольшая грань трубопровода ограничена 40 см, то шаг надо делать до 4 м, а при большей грани он сокращается до 3 м. Фланцевое соединение трубопроводов подразумевает, что при величине элементов до 200 см надо закреплять их через каждые 6 м, но только не к самим фланцам.

Чтобы соединить воздуховод с вентилятором, надо применять только такую вставку, которая способна заблокировать распространение вибрации. Чаще всего в роли ее применяют конструкции из стеклянной ткани. Подобные детали монтируют непосредственно перед тестированием характеристик созданной системы. Уплотнять раструб можно только жгутами из пеньки, которые пропитываются асбестоцементной смесью с включением клея из казеина. Важно: иногда после такой обработки все же остаются пустоты — убрать их помогает мастика на основе асбестоцемента.

Запрещается оставлять промежуток от втягивающего патрубка радиального вентилятора до рабочего колеса того же вентилятора больше чем на 1%. Также недопустимо отклонение вала от строгой горизонтали. Исключение (вертикальная ориентировка) характерно только для вентиляторов, ставящихся на крышах. Электрические двигатели и крыльчатки ориентируются соосно, а если вентиляторы передают усилие через ременную передачу, то оси шкивов должны ставиться параллельно. Поворот и переключение всех вентиляционных клапанов должны происходить максимально легко, даже если не применяется какой-либо инструмент.

https://stroy-podskazka.ru/ventilyaciya/pasportizacija/#h2_349496

Сбор информации для документа

Если в организации нет сервиса по обслуживанию вентиляционных работ, тогда она заключает с компанией, установившей вентиляцию, договор на обслуживание. Для составления данных паспорта проводится определенная работа:

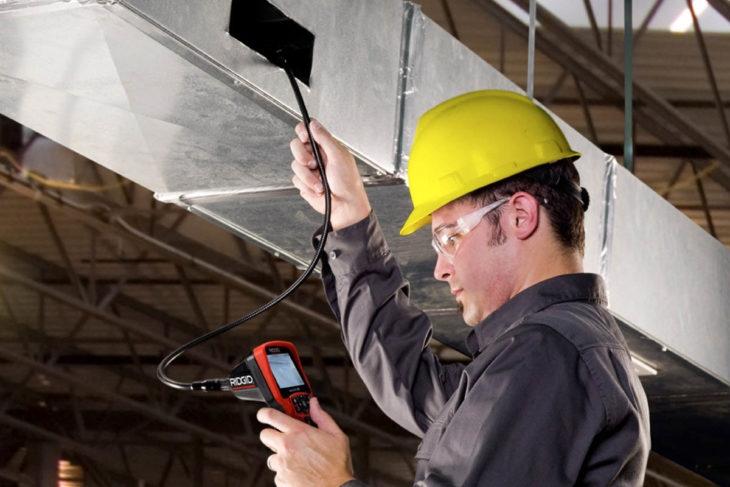

1. На этапе визуального осмотра определяются тип, модель и серийный номер системы. Эти сведения выгравированы на табличках каждого изделия. Если табличек при осмотре не оказалось, тогда запись об этом делается в паспорте в разделе основных технических характеристик (строка «Примечания»).

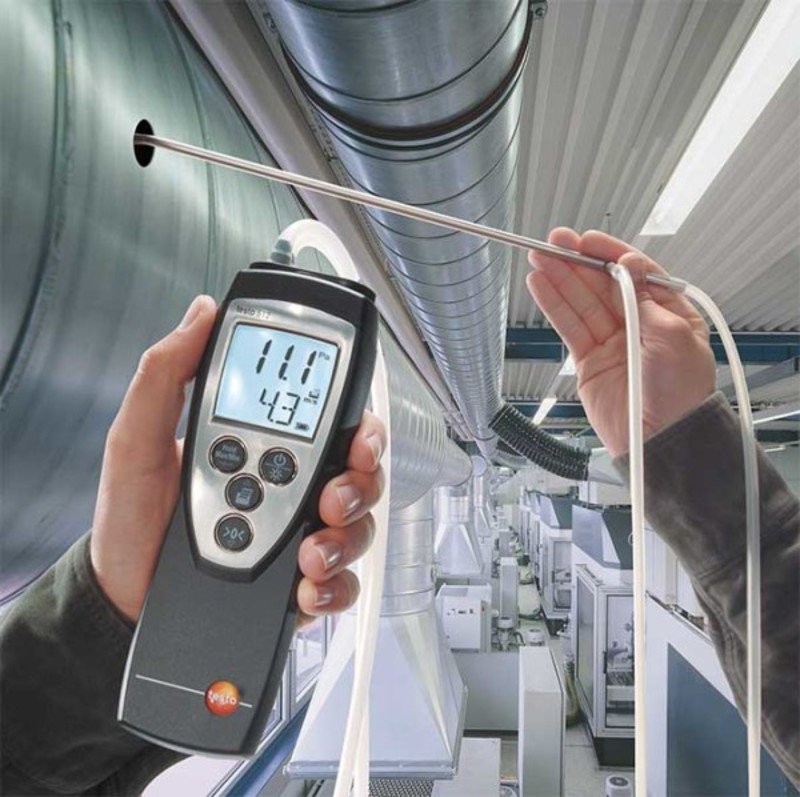

2. Производятся замеры, посредством которых определяются параметры всех деталей. Составляется общая подробная схема, делаются замеры расхода воздуха, шума, давления в контрольных точках и т. д.
3. Согласно требованиям ГОСТа проводятся испытания системы, результаты которых нужны для будущего паспорта. Расчёты производятся на вычислительном оборудовании и в обязательном порядке заносятся в паспорт.

Испытания предполагают проверку устройств и состояния систем на соответствие рабочему режиму организации и ее сотрудников. Путем работы на холостом ходу проверяется все вентиляционное оборудование, сравниваются заявленные и фактические паспортные данные вентиляторов и системы дымоудаления. Производится оценка эффективности воздухообмена на соответствие заданному проекту. Кроме того, оформление паспорта вентсистемы предполагает проверку естественного циркулирования воздуха.

Несколько расчетных точек в помещении выбирается для измерения уровня шума. Отклонение от проекта по расходу воздуха, которое допускается нормами ГОСТа, составляет не более 10%.

Ход паспортизации контролируется заказчиком и представителем проектной организации. Все действия должны быть выполнены качественно и в срок, указанный в договоре. Только в этом случае работа принимается и подписывается.

https://oventilyacii.ru/ventilyaciya/pasport-ventilyatsionnoj-ustanovki.html#i-2

Паспорта на системы вентиляции

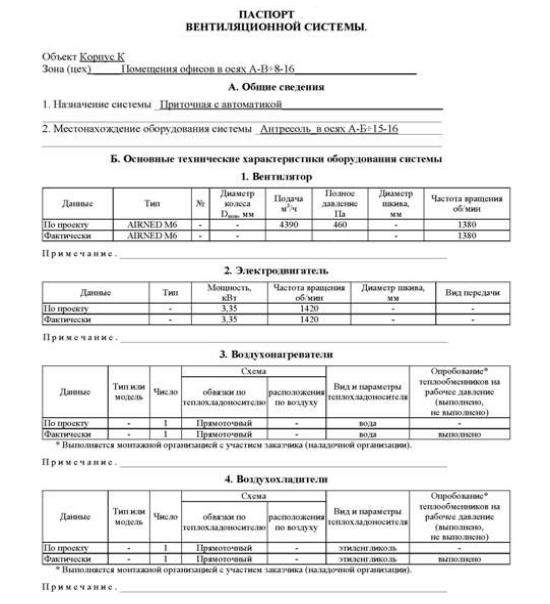

Перед тем, как сдать систему вентиляции в эксплуатацию, необходимо провести ее паспортизацию в соответствии с действующими стандартами. Если схема вентиляционной системы в процессе подготовки к эксплуатации претерпевает изменения, на такую систему вентиляции должен быть оформлен новый технический паспорт. Чтобы система вентиляции соответствовала требованиям СНиП, необходимо организовать в отношении системы вентиляции аэродинамические испытания.

В зависимости от требований паспортизации в нее могут быть включены мероприятия по модернизации системы и ее ремонту. Если на производстве используются системы вентиляции естественного типа, то в отношении них паспортизация не проводится. Но при необходимости наличия такого документа для производственной деятельности он оформляется в установленном порядке. Форма такого паспорта проще, чем для традиционной системы вентиляции. К паспорту прилагаются протоколы с указанием сведений об эффективности системы вентиляции.

Если на производстве планируется использовать систему вентиляции без сети, для нее также не требуется оформление технического паспорта. Но при использовании такой системы в техническую документацию необходимо вносить сведения о проведенном ремонте и модернизации. Обычно на оконные системы вентиляции и тепловые занавесы паспорта вентиляции оформляются в соответствии с действующими стандартами. Упрощенным образцом паспорта можно считать и технический паспорт на систему вентиляции, который передается при покупке системы у продавца. Такой паспорт обычно дополняется протоколами испытаний и оценки степени эффективности.

При проведении пусконаладочных работ в систему могут быть внесены мелкие изменения или в отношении системы проведены мелкие ремонтные работы. В таком случае до сведения заказчика услуг монтажа доводится техническая информация и условия по эксплуатации системы. Паспорт на вентиляционную систему имеет неограниченный срок действия. При этом, если ранее оформленный документ был утерян или испорчен, он оформляется повторно.

Если трасса вентиляции была изменена или система претерпела серьезную модернизацию, на нее необходимо оформить новый технический паспорт. При проведении аэродинамических испытаний в протоколы вносятся сведения о мощности и эффективности системы. Срок действия каждого протокола обычно составляет 12 месяцев, таким образом, на предприятии ежегодно должны проводиться испытания и оформляться новые протоколы по результатам данных испытаний. Состояние системы требуется проверять ежегодно не только путем испытаний, но и путем визуального осмотра системы.

Организация паспортизации

Паспортизация не относится к строительным процессам, поэтому организацией данного процесса может заняться любая лаборатория. Между заказчиком услуг и исполнителем заключается официальный договор, куда включаются основные положения. При этом оформить паспорт на вентиляционную систему может и индивидуальный предприниматель, это выгодно, поскольку снижает количество посредников. Монтажная фирма может оформить паспорт на вентиляционную систему, как правило, в штате таких компаний имеются специалисты по пусконаладочным работам.

Паспорт соответствия вентиляционной системы требованиям СНиП может оформить испытательная лаборатория. В штате таких лабораторий работаю квалифицированные специалисты, которые при проведении тестирования и оформления соблюдают установленные стандарты. Недостаток сотрудничества с измерительными лабораториями заключается в том, что у них в штате может и не быть профильных специалистов по вентиляции, которые бы могли полно оценить результаты тестирования и сформировать определенные рекомендации.

Обратиться за паспортизацией систем вентиляции можно и в специализированные компании, такие компании имеют в штате квалифицированных специалистов по вентиляции, которые готовы не только качественно организовать испытания, но и подготовить рекомендации по их результатам. Следует обратить внимание на то оборудование, которое используется для организации испытаний. Степень погрешности, качество оборудования могут иметь отклонения от нормы.

Оформление паспорта на систему вентиляции

В процессе наладки вентиляционной системы проводятся два вида работ. При проведении первого этапа работ проверяется эффективность работы системы и осуществляется регулировка системы. По результатам данных мероприятий комиссией по пожарному надзору и специалистами санэпидстанции оформляется заключение о пригодности эксплуатации здания на основании тестов вентиляционной системы. Такие паспорта оформляются в соответствии с действующими требованиями.

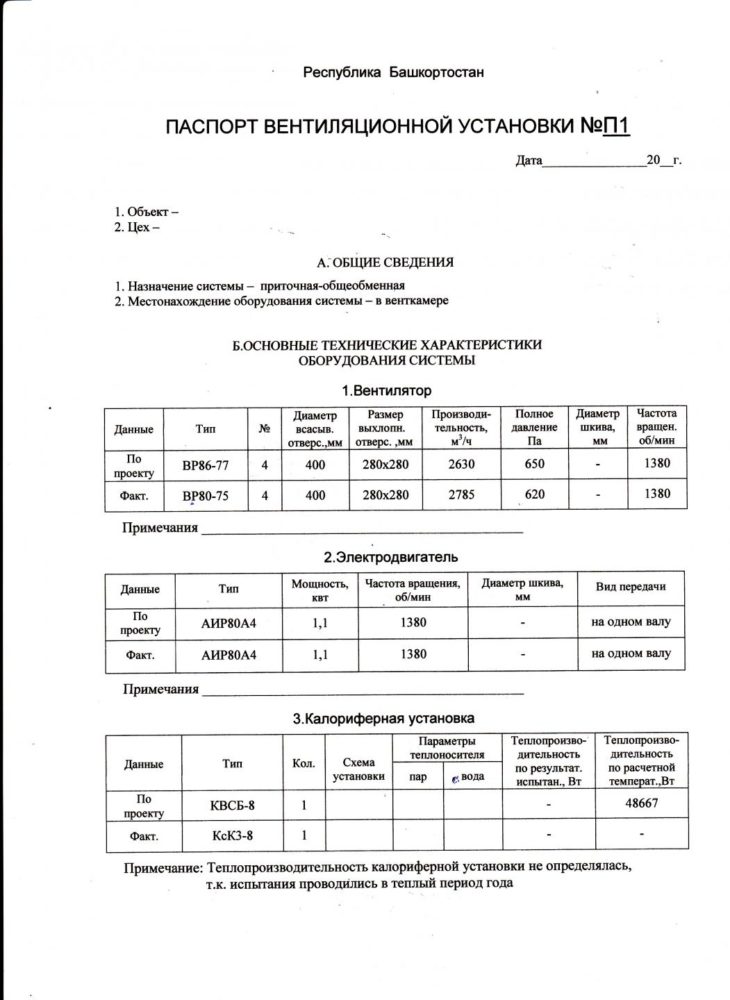

После проведения первого этапа работ, заполненные паспорта передаются заказчику вместе с актами проверки. Паспорт на систему вентиляции оформляется в двух экземплярах. Один образец паспорта остается на хранении в организации, которая проводила пусконаладочные испытания. В дальнейшем можно обратиться к специалистам данной организации для получения рекомендаций на месте на тему того, какие улучшения могут быть внесены в систему вентиляции. Можно заказать несколько экземпляров паспорта и приложений об испытаниях для того, чтобы в дальнейшем использовать их для повышения эффективности работы вентиляционной системы.

Аксонометрические схемы обычно не включаются в пакет документов о паспортизации, но их можно оформить для использования в своих целях. В органы санэпиднадзора предъявляется паспорт на систему вентиляции, он служит основным документом для каждой системы вентиляции.

http://79w.ru/ventilyaciya/pasportizaciya-sistem-ventilyacii#h2_0

Ведение паспорта вентиляции

Паспорт на вытяжную или приточную вентиляцию ведет лицо, ответственное за эксплуатацию оборудования: механик, энергетик или подрядная организация, если предприятие не промышленное.

В образце паспорта вентиляционной установки необходимо вовремя делать пометки о ремонте, любых изменениях в схеме и прикладывать протоколы всех проведенных испытаний.

Со временем протоколов испытаний скапливается много, поэтому оставляются только самый первый и последние 5.
