Вентиляция с рекуперацией — вид принудительной системы вентиляции помещения, которая специально закачивает свежий воздух и выпускает отработанный. Наряду с ней действует также естественная вентиляция, работающая при открытых окнах и наличии вытяжного канала.

Рекуперация полезна при отсутствии естественной вентиляции или как средство для повышения ее эффективности. Окна обеспечивают воздухообмен только когда открыты, а вытяжные каналы часто либо слишком малых размеров, либо замусорены. Тут и приходит на помощь вентустановка с рекуператором.

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

Что такое вентиляция с рекуперацией тепла

Вентиляция дома с рекуперацией тепла — это одна из систем принудительной вентиляции. В ней, как правило, предусматривается подогрев воздуха. Такую функцию частично выполняет рекуператор — устройство, предназначенное для подогрева воздуха, хотя основной обогрев обеспечивается не им, а за счёт воздухонагревателя.

Конечно, вы могли никогда не слышать о приточной или вытяжной вентиляции с рекуперацией тепла, но это вовсе не означает, что она — изобретение новое. Скорее всего, вас вводит в заблуждение латинское слово «рекуперация», которое на русский можно перевести как «возврат того, что затратили». Это раскрывает всю суть: рекуператор — это особый теплообменник, то есть устройство, вполне распространённое в вентиляционных системах, хотя в России это используется ещё не так часто, как за границей. Как же происходит рекуперация вентиляции частного дома или квартиры? Давайте рассмотрим её подробнее.

Рекуперация тепла — это возврат тепла, выходящего из помещения. Суть в том, что есть входящий и выходящий воздушные потоки. При этом тот воздух, что выходит из помещения, подогревает встречный за счёт теплообмена. Так происходит в холодное время года, а в жаркие дни, например, летом, исходящий воздух наоборот охлаждает входящие потоки. Но в таких ситуациях правильнее говорить уже про рекуперацию холода.

Очевидно, что такая процедура необходима для того, чтобы пользователь экономил имеющиеся средства, ведь когда вентиляция не оснащена рекуперацией, много тепла уходит на улицу вместо того, чтобы повторно использоваться в помещении. Соответственно, увеличиваются счета за отопление, поскольку, по сути, мы отапливаем улицу, расходуя непомерное количество тепла ни для чего. Именно для того, чтобы избежать подобного расточительства и колоссальных счетов, и стоит задуматься об установке вентиляции с рекуперацией тепла. Ведь так вы возвращаете воздух, который нагрели, не позволяете теплу покинуть помещение, экономите деньги.

Неудивительно, что вентиляция с рекуперацией становится всё популярнее и классическим вариантам вентиляционных систем нечего противопоставить подобной конструкции. Это логично, ведь принудительная вентиляция с рекуперацией стоит ненамного дороже обычной, а её обслуживание и вовсе элементарно. В связи с этим многие предпочитают забыть о климатическом оборудовании, которое некогда позиционировалось как самое эффективное в сочетании с вентиляционными системами. Рекуперация значительно выгоднее и в плане рационального использования электроэнергии, и в плане экономии расходов за отопление. Её дешевизна сопоставляется с затратами на освещение энергосберегающими лампочками.

Чем ещё привлекает потребителей система приточно-вытяжной вентиляции с рекуперацией воздуха?

Во-первых, такие устройства имеют небольшие габариты.

Во-вторых, они не портят интерьер.

В-третьих, они имеют низкий уровень шума.

В-четвёртых, при минимуме затрат мы получаем максимум эффективности работы.

Пользуются они спросом и в общественных заведениях, среди которых можно перечислить следующие:

• Кинотеатры и театры.
• Столовые, кафе, закусочные.
• Библиотеки.
• Отели и гостиницы.
• Вокзалы.
• Офисы и торговые помещения.

Возможен проект системы вентиляции с рекуперацией частного дома, многоэтажного здания и т.д. Разнообразие подобных устройств позволяет подобрать их на любой случай. Различная мощность таких конструкций дает возможность найти вариант даже для зданий, в которых имеется жилой цокольных этаж.

Важно понимать, что приточная вентиляция с рекуперацией тепла для квартиры или дома — это принудительная система. От естественной её отличает наличие вентиляторов, которые обеспечивают движение воздушных потоков в любое удобное время и не зависят от внешних факторов, таких как тяга, появляющаяся из-за разницы в температурах.

Конструктивные особенности

Рекуперация в вентиляции является довольно новой технологией. Её действие основано на возможности использовать удаляемое тепло для обогрева помещения. Происходит это благодаря отдельным каналам, поэтому воздушные потоки между собой не смешиваются. Конструкция рекуперативных узлов может быть разной, некоторые типы позволяют избежать образования конденсата во время процесса теплоотдачи. От этого также зависит и уровень производительности системы в целом.

Вентиляция с рекуперацией тепла может выдавать во время работы высокий КПД (коэффициент полезного действия), который зависит от типа рекуперативного узла, скорости движения воздушных потоков через теплообменник и от того, насколько велика разница между температурой снаружи и внутри помещения. Значение КПД в некоторых случаях, когда вентиляционная система спроектирована с учётом всех факторов и обладает высокой производительностью, может достигать 96%. Но даже с учётом наличия погрешностей в работе системы минимальный предел КПД составляет 30%.

Целью рекуперативного узла является максимально эффективное использование ресурсов вентиляции для дальнейшего обеспечения достаточного воздухообмена в помещении, а также экономия электроэнергии. С учётом того, что приточно-вытяжная вентиляция с рекуперацией функционирует большую часть суток, а также, принимая во внимание, что обеспечение достаточной кратности воздухообмена требует немалой мощности оборудования, то применение системы вентиляции со встроенным узлом рекуперации поможет сэкономить до 30% электроэнергии.

Недостатком подобной техники можно назвать довольно малую эффективность при установке на больших площадях. При этом расход электричества будет высок, а производительность системы, направленная на теплообмен между воздушными потоками, может оказаться заметно ниже ожидаемого предела. Это объясняется тем, что на малых площадях намного быстрее происходит воздухообмен, чем на крупных объектах.

Работа воздухообмена с подогревом воздуха

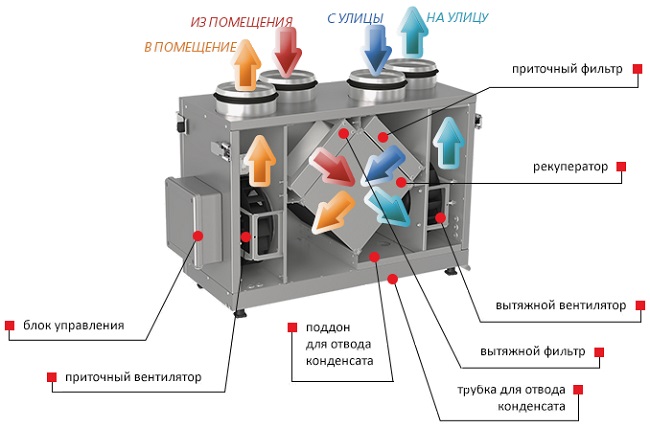

Принцип устройства вентиляции с рекуперацией

Приточно-вытяжная вентиляция с рекуперацией тепла решает три основные задачи:

• обеспечение помещения свежим воздухом;
• возвращение тепловой энергии, уходящей с воздухом через систему вентиляции;
• недопущение проникновения в дом холодных потоков.

Схематически процесс можно рассмотреть на примере. Организация воздухообмена необходима даже в зимний морозный день с температурой за окном -22°С. Для этого включенная приточно-вытяжная система при работающем вентиляторе нагнетает воздух с улицы. Он просачивается через фильтрующие элементы и уже очищенный поступает на теплообменник.

По мере прохождения сквозь него воздух успевает прогреться до +14-+15°С. Такая температура может считаться достаточной, но не отвечающей санитарным нормам для проживания. Для достижения параметров комнатной температуры необходимо довести воздух до требуемых значений с помощью функции догрева до +20°С в самом рекуператоре при помощи калорифера (водяного, электрического) небольшой мощности — 1 или 2 кВт. С такими температурными показателями воздух попадает в комнаты.

Калорифер функционирует в автоматическом режиме: при понижении наружной температуры воздуха он включается и работает, пока не подогреет до требуемых значений. В то же время, отработанный поток уже нагрет до «комфортных» 18 или 20 градусов. Удаляется с помощью встроенной вентиляционной установки, предварительно пройдя через теплообменную кассету. В ней он отдает тепло встречному холодному воздуху с улицы, и лишь потом уходит в атмосферу из рекуператора с температурой не более 14-15°С.

Внимание! Установка металлопластиковых конструкций нарушает естественную подачу свежих потоков воздуха в квартиру или дом. Решает проблему принудительная система, подающая не подогретый воздух с улицы, но и сводящая на «нет» эффективность энергосбережения от пластиковых окон. Приточно-вытяжная вентиляция с рекуператором это комплексное решение проблемы отопления с одновременно функционирующим воздухообменом, активный метод сохранения энергии.

Виды рекуператоров

Покрытие материала роторного барабана может быть разным. Рекуператоры по этому признаку бывают:

1. Конденсационного типа. Ротор представляет собой алюминиевый барабан без покрытия и переносит только тепловую энергию воздуха. Энергию, которая содержится во влаге воздушного потока, он не перемещает.
2. Гигроскопического (энтальпийного) типа. Соты алюминиевого барабана покрывают гигроскопическим покрытием с сорбирующими свойствами. Барабан при вращении собирает влагу, перенося её из одного потока в другой. При этом утилизируется как влага, так и скрытая теплота воздуха.
3. Сорбционного типа. В данном исполнении эффективность энтальпийного рекуператора увеличивают, применяя инновационный сорбент - силикагель. У него очень большая площадь поверхности – 800 м2/г. Из-за этого у силикагеля крайне высокая способность впитывать влагу.
4. С эпоксидным покрытием. Такое исполнение применяют для защиты алюминиевого барабана от разрушающих воздействий находящихся в воздухе химических соединений. Это может быть высокое содержание хлора в воздухе бассейнов, повышенная концентрация соли в морском воздухе, разрушающие пары в химическом производстве и пр.
5. С антибактериальным покрытием. Барабан покрывается покрытием, которое эффективно противодействует более 600-м видам микроорганизмов. Его наносят обычно на энтальпийные роторы или с эпоксидным покрытием.

Конструктивное исполнение роторных рекуператоров может быть горизонтальным или вертикальным.

Получив от вас необходимую для расчётов информацию, наши специалисты подберут оптимальный вариант оборудования для вашей вентиляционной системы. Мы предложим вам такой роторный рекуператор, который сможет окупить себя всего за несколько лет. Небольшая вентиляционная установка с таким устройством может окупиться за одну холодную зиму!

Преимущества роторных рекуператоров

• высокая эффективность, которая достигает 85% (диапазон – 65-85%);
• они возвращают не только тепловую энергию, но и влагу, что позволяет не применять увлажнители;
• отсутствуют циклы оттаивания, не нужен отвод конденсата;
• снижаются затраты на охлаждение помещений в летний период;
• регулируя скорость вращения ротора, можно в помещениях поддерживать необходимую влажность и температуру.

Особенности оборудования

• Поочерёдное прохождение приточного и вытяжного воздуха через мельчайшие соты ротора позволяет отработанному воздуху попадать в приточные потоки. Чтобы решить эту проблему, устанавливают устройства, которые отправляют его в вытяжку вместе с частью приточного воздуха. Это приводит к снижению КПД роторного рекуператора.
• Необходимость постоянного потребления электроэнергии и наличие подвижных частей требуют затрат на обслуживание и эксплуатацию.
• Частичный перенос загрязнённого воздуха в приток заставляет устанавливать дополнительные фильтры.
