Система "чиллер - файнкойл"

Чиллеры и фанкойлы Отправьте быструю заявку

Чиллер-фанкойл это универсальная система, позволяющая поддерживать комфортную температуру в помещении независимо от времени года: летом охлаждая воздух, а зимой, нагревая его. Чиллер-фанкойл позволяет поддерживать комфортные климатические условия в зданиях любой площади и этажности.

Принцип его работы аналогичен принципу действия системы водяного отопления. Только вместо котла в ней используется универсальный агрегат (чиллер), предназначенный для охлаждения жидкости, но способный осуществлять также ее нагрев.

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 414-12-16. Отправьте заявку

Немного истории

Название системы чиллер-фанкойл свидетельствует об ее явно зарубежной происхождении: в переводе с английского ««сhiller» -мощный холодильный агрегат, а «fan coil unit»-теплообменник, дополненный вентилятором.

Принцип работы чиллер фанкойл

Между тем системы чиллер-фанкойл широко использовались в Советском Союзе. Именно с их помощью поддерживался комфортный микроклимат в гостиницах и общественных зданиях. Их установка предусматривалась на стадии проектирования наряду с системами отопления и вентиляции. Оборудование, используемое в чиллер-фанкойлах, и сами системы должны были соответствовать действующим ГОСТ и СНиП.

Системы чиллер-фанкойл универсальны и в равной мере эффективны как для отопления здания, так и для кондиционирования воздуха в нем. Однако зачастую возможность обогрева помещений при использовании чиллеров упускается из виду, а сами системы используются только в жаркое время года. При этом чиллер-фанкойл сравнивается со сплит-системой и с системой центрального кондиционирования.

Но даже опустив возможность обогрева здания, чиллер-фанкойл при сравнении со сплит-системой имеет ряд неоспоримых преимуществ.

Подключение чиллера и фанкойла

Слаженное функционирование системы происходит путем соединения чиллера с одним или несколькими фанкойлами посредством трубопроводов с теплоизоляцией. В случае отсутствия последней значительно падает значение КПД системы.

Каждый файнкойл имеет индивидуальный узел обвязки, посредством которого обеспечивают регулировку его производительности как в случае выработки тепла‚ так и холода. Расход хладагента в отдельном агрегате регулируют посредством специальной арматуры — запорной и регулирующей.

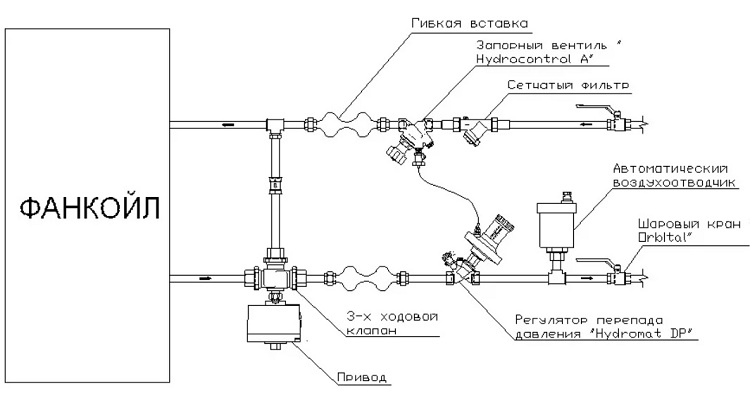

Подключение фанкойла

Если нельзя допускать смешивания теплоносителя с холодильным агентом. воду подогревают в отдельном теплообменнике и дополняют схему циркуляционным насосом. Чтобы обеспечить плавную регулировку потока рабочей жидкости через теплообменник при монтаже схемы обвязки используют 3-ходовой клапан.

Если в здании смонтирована двухтрубная система, то и охлаждение и нагрев происходит за счет охладителя — чиллера. Для повышения эффективности отопления с помощью фанкойлов в холодный период‚ в дополнение к чиллеру в систему включают котел.

В отличие от двухтрубной системы с одним теплообменником‚ в четырехтрубную систему заложено 2 этих узла. В этом случае фанкойл может работать и на нагрев‚ и на холод‚ используя в первом случае жидкость, циркулирующую в системе отопления.

Один из теплообменников подключают к трубопроводу с хладагентом, а второй к трубе с теплоносителем. На каждом теплообменнике имеется индивидуальный клапан‚ управляемый специальным пультом. Если применена такая схема‚ хладагент никогда не смешивается с теплоносителем.

Так как температура теплоносителя в системе в отопительный сезон колеблется в пределах от 70 до 95⁰ и для большинства фанкойлов она превышает допустимую‚ ее предварительно снижают. Поэтому горячая вода‚ поступающая от центральной теплосети к фанкойлам‚ проходит специальный тепловой пункт.

Плюсы и минусы системы холодоснабжения чиллер-фанкойл

Это решение относится к числу наиболее востребованных благодаря следующим преимуществам:

Среди недостатков следует выделить дороговизну внешнего и внутренних блоков, сложность монтажа, высокий уровень шума, сопровождающий работу оборудования, существенную энергозатратность связки.

Сферы применения чиллер-фанкойла

Главным достоинством рассматриваемой технологии является возможность обеспечения независимого, стабильного микроклимата сразу в нескольких помещениях. Поэтому оборудование чрезвычайно востребовано при обустройстве следующих типов объектов:

Чиллер фанкойл

Несмотря на сложность внедрения, чиллер-фанкойл помогает рационализировать температурные и влажностные параметры без привязки к внешним условиям, что очень важно, учитывая переменчивость отечественного климата.

Виды чиллеров

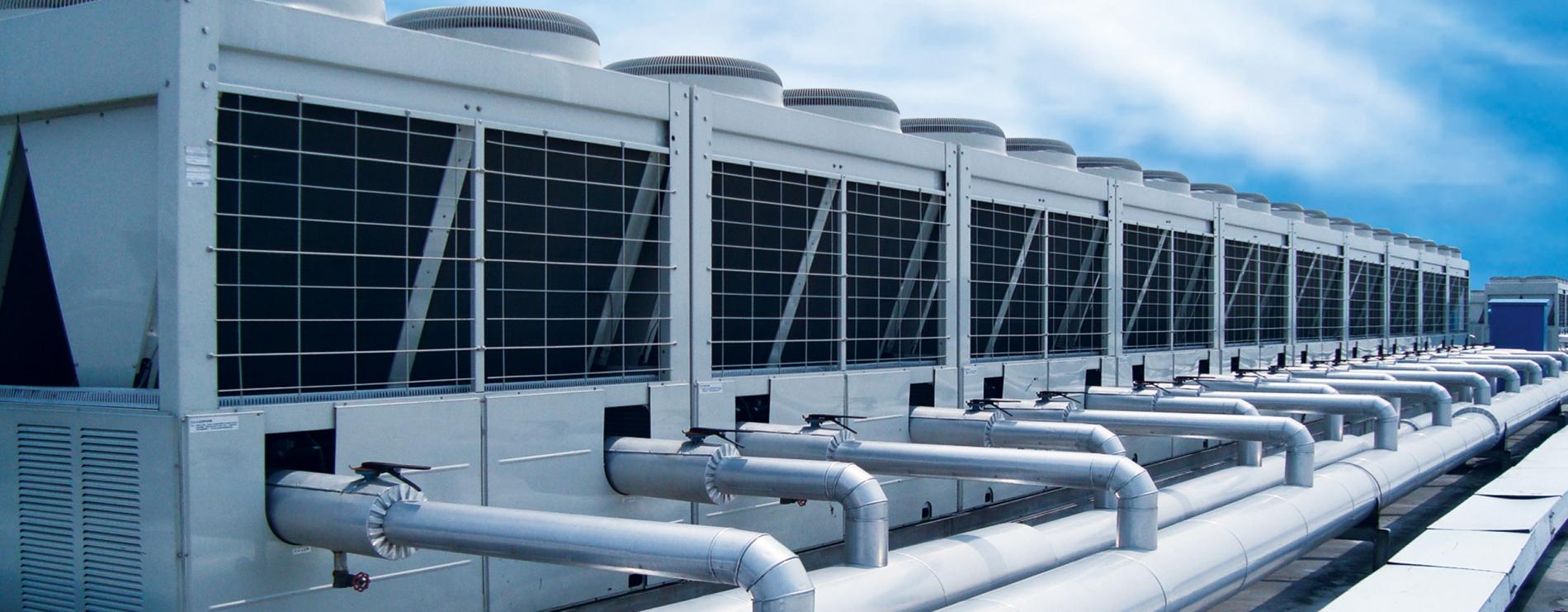

Промышленные чиллеры бывают разных видов. Их можно отнести к четырем группам по различным признакам.

  • По виду охладителя.
  • По виду вентилятора.
  • По способу охлаждения.
  • По особенностям, которые имеет конструкция чиллера.

Чиллерыч бывают с воздушным или водяным охлаждением. Воздушный охладитель похож по принципу работы на обычный кондиционер, где при помощи вентилятора нагнетается поток для воздушного охлаждения конденсатора. В охладителе, где происходит охлаждение воды, конструкция проще, сам агрегат меньших размеров и ниже по стоимости, чем воздушный. Но воздушный является самодостаточным и работает автономно, а водяной требует подачи извне воды с помощью специальной дополнительной установки.

Фанкойлы

Состоит фанкойл из радиатора, который играет роль теплообменника, и вентилятора. Стоит только прогнать по внутренностям прибора горячую либо холодную воду (или любую подходящую техническую жидкость), как она принимает температуру радиатора с помощью вентилятора, подающего на нее воздух.

Но где взять охлажденную воду, чтобы подать ее на фанкойл? Сам по себе этот простой прибор жидкость охладить предварительно не в состоянии. Для этого и необходим чиллер – холодильная установка, образующая кондиционирующие системы с чиллером и фанкойлами.

Фанкойлы бывают:

  • кассетные;
  • канальные;
  • настенные;
  • напольно-потолочные;
  • корпусные напольные;
  • бескорпусные.

Для подачи охлажденной жидкости к десяти фанколам достаточно одного чиллера. К тому же можно настроить работу фанкойлов как в общем режиме, так и в автономном для каждого.

Характеристики чиллеров

Основной характеристикой охлаждающей машины является ее мощность. Она может варьироваться между показателями 5 кВт – 9000 кВт. Маломощные подходят для офисов, более мощные используются в промышленности и на производстве.

Остальные характеристики

Характеристика

Значения

Модель

Зависит от производителя

Холодопроизводительность

Измеряется в кВт, может быть от 10 до нескольких тысяч

Номинальная мощность

Тоже измеряется в кВт, имеет значения в диапазоне от 30 до 200

Габариты

От 500 до 4000 мм в ширину, в длину и по высоте

Вес

От 100 до 2000 кг

Тип компрессора, испарителя, конденсатора и цвет корпуса

Зависит от производителя

Мощность чиллера

Мощность и эффективность – это не только количество кВт, но совокупность в сумме различных слагаемых. При расчете мощности чиллера учитываются следующие показатели.

  1. Тепло, проникающее в окна, через ограждения.
  2. Тепло, исходящее от людей, присутствующих в помещении.
  3. Тепловая энергия, вырабатываемая освещением и другим оборудованием.

Все притоки тепла суммируются, и таким образом определяется общая тепловая нагрузка, которую несет помещение. Затем суммируются нагрузки всех помещений, которые обслуживает чиллер.

Поскольку процесс охлаждения сопровождается выделением конденсата, и влагосодержание воздуха при этом изменяется, расчет мощности производят по специальной формуле, предусматривая до 20% запаса по мощности.

Роль фанкойла в системе кондиционирования

Фанкойл — важный элемент централизованной климатической установки. Второе название — вентиляторный доводчик. Если термин fan-coil перевести с английского дословно, то это звучит‚ как вентилятор-теплообменник‚ что наиболее точно передает принцип его действия.

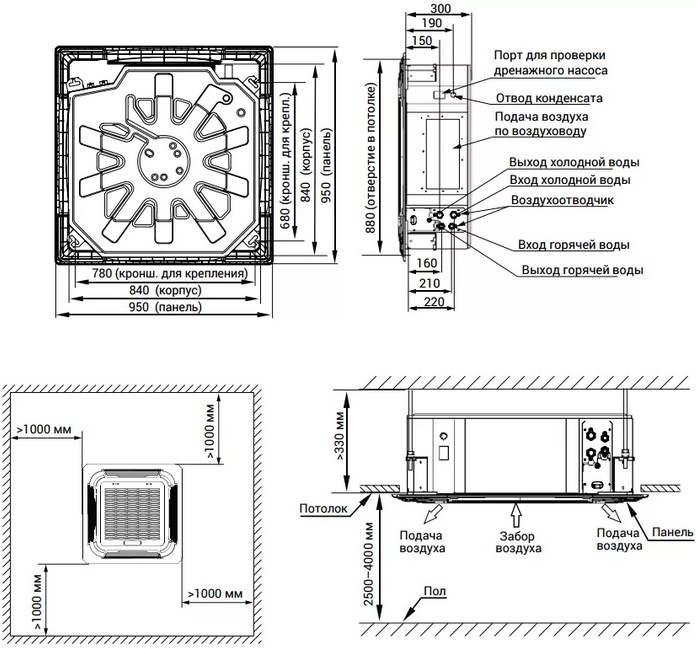

Устройство кассетного фанкойла

Предназначение устройства заключается в приеме носителя с низкой температурой. В перечень его функций также входит как рециркуляция, так и охлаждение воздуха в помещении, где он установлен‚ без поступления воздуха снаружи. Основные элементы fan-coil расположены в его корпусе.

К ним относятся:

  • центробежный или диаметральный вентилятор;
  • теплообменник в виде змеевика‚ состоящего из медной трубки и алюминиевых ребер‚ насаженных на нее;
  • пылевой фильтр;
  • блок управления.

Кроме основных узлов и деталей в конструкцию фанкойла входит поддон для улавливания конденсата‚ насос для откачки последнего‚ электродвигатель‚ посредством которого поворачиваются воздушные заслонки.

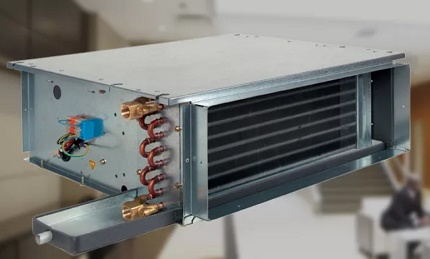

Канальный фанкойл

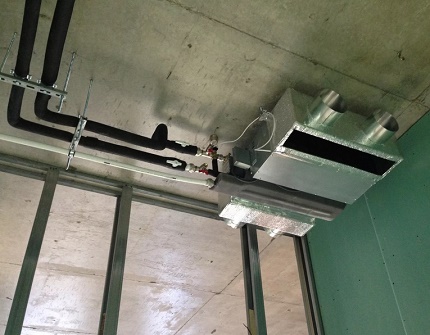

В зависимости от способа монтажа существует фанкойлы потолочные‚ канальные‚ монтируемые в каналы‚ по которым осуществляется приток воздуха‚ бескорпусные‚ где все элементы смонтированы на раме‚ настенные или консольные.

Потолочные аппараты наиболее популярны и имеют 2 варианта исполнения: кассетные и канальные. Первые монтируют в объемных помещениях с подвесными потолками. За подвесной конструкцией располагают корпус. Видимой остается нижняя панель. Они могут рассредоточивать воздушные потоки по двум или всем четырем сторонам.

Принцип работы

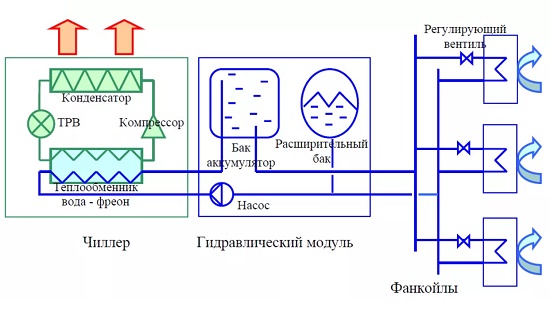

Потребность в охлаждении существует не всегда, поэтому‚ как видно на схеме‚ передающей принцип работы системы чиллер-файнкойл‚ в гидравлический модуль встраивают емкость, выполняющую роль аккумулятора для хладагента. Тепловое расширение воды компенсирует расширительный бак, подключенный к подающему трубопроводу.

Управляют фанкойлами как в ручном, так и в автоматическом режимах. Если вентиляторный доводчик работает на отопление, то в ручном режиме отсекают подачу холодной воды. При работе его на охлаждение перекрывают горячую воду и открывают путь для поступления охлаждающей рабочей жидкости.

Устройство управления системой охлаждения воздуха

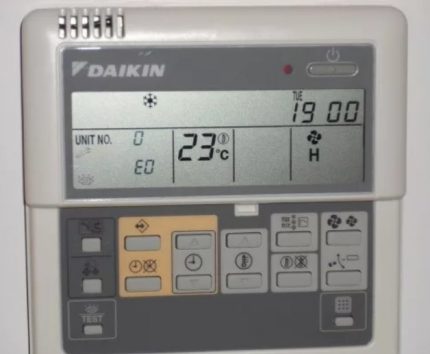

Для работы в автоматическом режиме на панели выставляют нужную для конкретного помещения температуру. Поддержка заданного параметра осуществляется посредством термостатов, которые корректируют циркуляцию теплоносителей — холодного и горячего.

Фанкойл потолочный

Так как любое большое здание имеет зоны с разными требованиями к температурному режиму, каждую из них должен обслуживать отдельный фанкойл или их группа с идентичными настройками.

Количество агрегатов определяют на стадии проектирования системы расчетным путем. Стоимость отдельных узлов системы чиллер-фанкойл довольно высокая‚ поэтому как расчет‚ так и проектирование системы нужно выполнять максимально точно.
