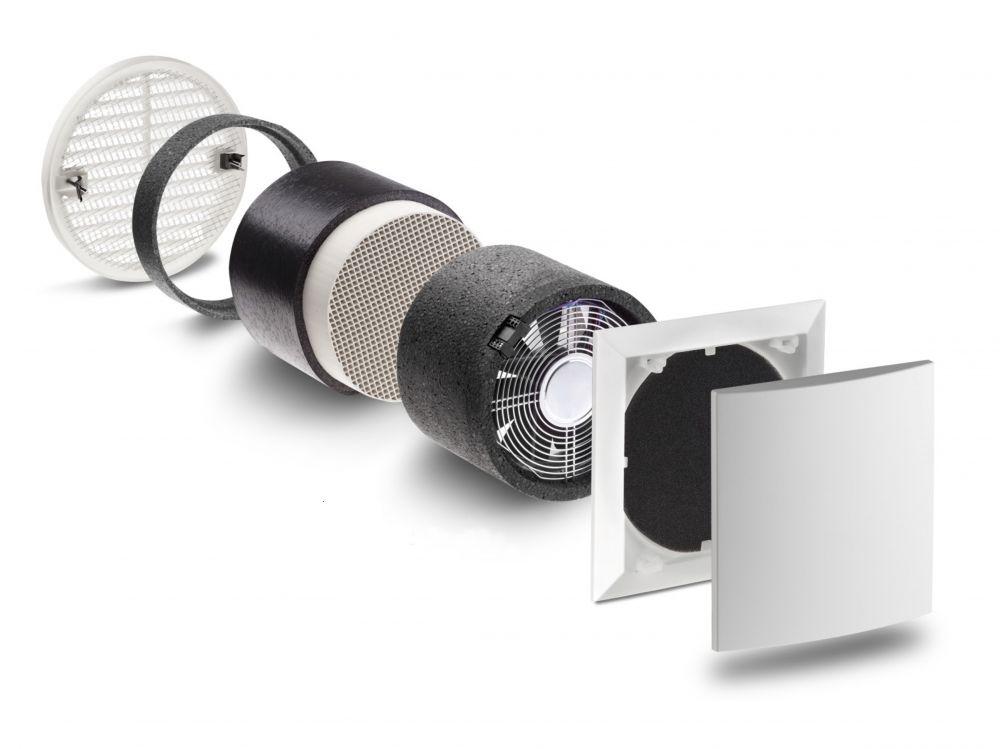

Децентрализованная система вентиляции

Торговые центры и гипермаркеты

Спортивные сооружения

Количество подаваемого свежего воздуха в зал зависит от функционального назначения помещения: используется ли оно исключительно в качестве тренировочного центра для ограниченного числа спортсменов, или места для проведения спортивных мероприятий с присутствием зрителей, или речь идет о многоцелевых залах, используемых для представлений с большим количеством участников. В среднем требуется 60 м³/час свежего воздуха на одного спортсмена и 20 м³/час свежего воздуха на одного зрителя. Поскольку количество людей, пребывающих в таких залах, сильно варьируется изо дня в день и в разное время суток, наиболее подходящим вариантом является установка системы вентиляции, которая может адаптироваться для удовлетворения этих запросов при ежедневной эксплуатации.

В многоцелевых залах отдельные площадки или игровые поля разделяются при помощи занавесей или раздвижных перегородок, поэтому с точки зрения вентиляции должны рассматриваться индивидуально.

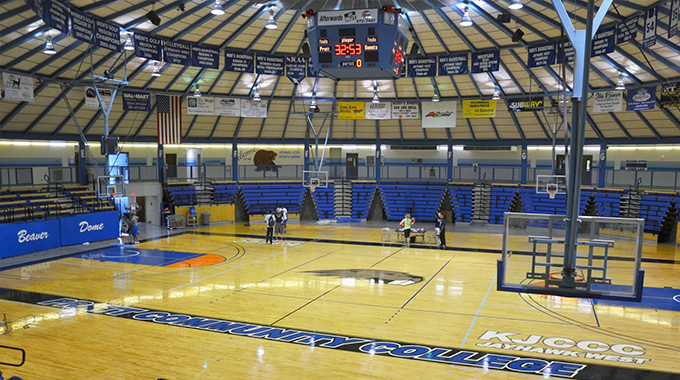

В качестве примера приведем типичный спортивный зал многоцелевого назначения с небольшими зрительскими трибунами (см. фото). Поскольку несущая конструкция этого здания состоит из деревянных стропильных ферм, которые делают установку воздуховодов невозможной, для обеспечения вентиляции была выбрана децентрализованная система. Она состоит из двух вентиляционных блоков (по одному на каждую площадку) с рекуперацией энергии и производительностью 5500 ³/час. Эти блоки также выполняют функцию отопления зала. Интегрированные вихревые воздухораспределители, запатентованные компанией Hoval, являются чрезвычайно эффективным решением. Они осуществляют интенсивное, но без сквозняков распределение воздуха, которое автоматически позволяет равномерно распределить температуру по всей площади игровых полей. Используя эту систему, удалось достичь температурного расслоения всего на 0,15°С на метр высоты. В результате незначительного перепада температур между полом и потолком экономится большое количество тепловой энергии.

Поскольку данный зал является многоцелевым объектом, который также используется для «тихих» событий, блоки оснащены шумоглушителями приточного и вытяжного воздуха, а использование двухскоростных вентиляторов позволяет настраивать систему для различного количества людей. При необходимости двухскоростная функция может быть также использована для снижения уровня рабочего шума.

Данное оборудование контролируется и регулируется с помощью специальной системы управления, которая позволяет устанавливать различные режимы, действующие в зонах зала, наиболее подходящие для использования помещения в разное время. Например, можно снабжать одну площадку теплом и свежим воздухом, в то время как на другой площадке, если она не используется, поддерживать более низкую температуру. Еще одной важной особенностью системы управления является автоматическая регулировка воздухораспределителя в зависимости от разницы между температурой воздуха в помещении и температурой приточного воздуха.

Общие результаты установки системы децентрализованной вентиляции являются убедительными: люди, приходящие в зал, пользуются преимуществами комфортных условий в помещении, а владельцы оценили выгоды энергосберегающей системы, требующей минимального обслуживания.

Вихревые воздухораспределители обеспечивают отличную вентиляцию и распределение температуры даже на площадках размером 15х27 метров. В свою очередь вентиляционные системы, имеющие сопла для больших расстояний, не столь успешны в контрольных тестах, поскольку не могут обеспечить равномерное распределение температуры.

Вытяжной воздух, загрязненный маслами

Одно из преимуществ децентрализованных систем заключается в возможности выбора вентиляционных агрегатов из широкого спектра поставляемых моделей, отвечающих специфическим требованиям объекта их использования. В ряде случаев существенную проблему представляет наличие масляного аэрозоля в вытяжном воздухе.

Стандартные технические решения в данных обстоятельствах оказываются неприемлемыми в связи с необходимостью частой замены фильтров и разрушением уплотнительных материалов недостаточно стойких к воздействию масел. Имеющиеся в составе поставляемых вентиляционных агрегатов маслостойкие модели обеспечивают решение указанной проблемы, обладая возможностями эффективного улавливания масляных аэрозолей и соответствующего дренажа продуктов их фильтрации.

Работа в условиях холодного климата

Для Украины особое значение имеет работоспособность агрегатов при низких температурах, поскольку ряд регионов расположен в северо-восточной части, характеризуемой особо суровыми климатическими условиями. Стандартное исполнение агрегатов допускает их работу при температурах наружного воздуха до -30 °С. Специальное исполнение Cold Climate (CC-1) расширяет предел работоспособности агрегатов до -40 °С, а исполнение Cold Climate (CC-2)- до -60 °С.

В конструкции данных агрегатов используются пластмассы, сохраняющие прочность при низких температурах и не трескающиеся на морозе. Вместо резиновых амортизаторов используются стальные пружины с силиконовыми чашками. Все уплотнительные профили изготовлены из холодоустойчивого силикона. Приводы воздушных клапанов оснащены системами подогрева. Для защиты на случай отключения электроэнергии установлены приводы с пружинным возвратом.

Пластинчатый теплообменник герметизирован с использованием особо прочного эпоксидного полимера.

Если теплообменник начинает обмерзать, то срабатывает дифференциальный датчик перепада давления и запускается следующая последовательность действий:
- закрывается клапан наружного воздуха и открывается рециркуляционный клапан; останавливается приточный вентилятор, а вытяжной вентилятор продолжает работать;
- перепускной клапан пластинчатого теплообменника полностью открывается;
- теплый воздушный поток на вытяжке растапливает лед и после регулируемой задержки времени и возврата дифференциального датчика перепада давления в исходное состояние агрегат вновь переходит в штатный режим работы.

Защита калорифера от обмерзания осуществляется с помощью контроллера, который отслеживает как температуру воздуха, так и температуру воды. С этой целью конец капиллярной трубки, натянутой на обратной стороне калорифера, введен внутрь сливного патрубка. Если температура воды опускается ниже 11 °C, смесительный клапан постепенно открывается. При понижении температуры до 5°C смесительный клапан полностью открыт и подается аварийный сигнал замерзания. При запуске агрегата и при переключении из режима рециркуляции в один из режимов подачи свежего воздуха срабатывает система плавного включения приточного вентилятора. Для обеспечения работы при температуре наружного воздуха ниже -40 °C (исполнение CC-2) двигатели вытяжных вентиляторов дополнительно оснащаются устройствами подогрева на периоды отключения вентилятора, что гарантирует надежный запуск и работу агрегата при температурах до -60 °С.

Стадии проектирования, монтажа и эксплуатационного обслуживания

Удобство монтажа и эксплуатационного обслуживания, а также потребные объемы указанных работ являются одним из показателей, характеризующих систему вентиляции. Проектные решения, предусматривающие децентрализованную систему вентиляции, реализуются в минимальные сроки с небольшим объемом монтажных работ, поскольку поставляемые моноблоки проходят полный цикл сборочных работ на заводе-изготовителе.

Отсутствие воздуховодов и, соответственно, потерь напора на преодоление аэродинамического сопротивления, что обычно требует до 80 % потребляемой электрической энергии, приводит к тому, что мощность электродвигателей мала (максимум 3 кВт) и питающие кабели имеют небольшое сечение. В результате электрический монтаж существенно упрощается.

Гидравлическая обвязка также упрощена за счет комплектной поставки гидравлического модуля в собранном виде, который включает в себя трехходовой электромагнитный клапан, а также необходимую запорно-регулирующую арматуру (балансировочные, воздушные, отсечные, запорные клапаны). Модуль оснащен стандартными фитингами на входном и выходном трубопроводах.

Обвязка системы автоматики сводится к последовательному соединению вентиляционных агрегатов между собой с помощью стандартной витой пары. Все работы по конфигурированию сети производятся с клавиатуры компьютера, подключаемого в качестве одного из узлов сети на общую шину. Создаваемая при этом трехуровневая иерархия определяется виртуальным образом путем присвоения элементам сети соответствующих адресов.

Механический монтаж агрегатов, предусматривающих подачу свежего воздуха, осуществляется с внешней стороны кровли, что позволяет производить работы в кратчайшие сроки без остановки действующего производства. То же относится к эксплуатационному техническому обслуживанию, объемы которого сведены до минимума и производятся без нарушений хода выполнения основных технологических операций.
