Обследование систем вентиляции

Наименование работ	Стоимость работ, руб.		Примечание
Обследование системы вентиляции при помощи видеоаппаратуры	м.п.	150	Вертикальные и горизонтальные воздуховоды
Составление отчета по результатам обследования	---	3 000	Отчет с результатами обследования: видеоматериалы, перечень дефектов, рекомендации по ремонту
Определение параметров СВ
Замер параметров (температура, давление, влажность, расход, скорость …)	контр точка	350	Замер параметров производится в одной контрольной точке (температура, давление, влажность, расход, скорость …)
Составление отчета, паспорта вентсистемы	---	3 000

В большинстве современных зданий запроектирована система вентиляции: отдельно организованная конструкция необходима для опасных производств, помещений, в которых присутствуют легковоспламеняющиеся вещества; комплекс воздуховодов закладывают в проект возведения многоэтажных зданий, в жилых домах тоже не ограничиваются естественным проветриванием.

Вентиляция — сложная система, которая всегда должна находиться в исправном состоянии и быть чистой, так как от качества поступающего воздуха зависят ощущения, продуктивность, здоровье людей, находящихся в помещении. Загрязненные шахты и каналы — причина распространения инфекционных болезней, грибка и плесени, даже возникшего в здании огня, поэтому за их состоянием необходимо постоянно следить.

Разнообразные контролирующие инстанции регулярно проверяют соответствие вентиляционных комплексов нормам и требованиям санитарно-эпидемиологического законодательства, правилам по безопасности труда и прочим стандартам. За их несоблюдение собственника/арендатора сооружения могут оштрафовать на «болезненные» суммы, а иногда, если речь идет об объектах пищевой промышленности, ресторанного бизнеса, учреждениях для детей, их могут попросту закрыть. Каждый владелец здания с системой вентилирования должен знать, в каком состоянии она находится, и для этого нужны специфические исследования.

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

Для чего необходимы обследования вентиляции?

Законодательство РФ, оговаривающее вопросы санитарно-эпидемиологического благополучия граждан (в частности, № 52-ФЗ в редакции от 3 июля 2016 года), гласит, что необходимо специально заниматься мониторингом состояния воздуховодов и прочих элементов конструкции. Обследование систем вентиляции и кондиционирования — мера, которая необходима для предупреждения распространения опасных болезней, профилактики повреждений и поддержания оптимальных микроклиматических параметров внутри зданий. Поэтому мониторинг, технический аудит и изучение состояния всех конструкций и оборудования — обязательная часть многих официальных процессов. Вентиляцию требуется обследовать в следующих случаях:

• утере техдокументации на нее — проекта, исполнительных схем монтажа;
• выяснении ее эффективности — это могут потребовать проверяющие органы;
• сертификации объектов для получения лицензий, разрешений на применение технологий — для этого нужно пройти паспортизацию вентиляции, что необходимо, в частности, промышленным цехам, детсадам и поликлиникам, кафе и ресторанам и так далее;
• получении заключения о промышленной безопасности сооружений, цехов и зданий;
• выяснении причин возгораний, аварий, случаев массовых заболеваний.

Обследование систем вентиляции проводят не только для получения допусков, разрешений или из-за случившихся чрезвычайных ситуаций. Своевременная, регулярная экспертиза, которую проводят с частотой два-четыре раза в год, это способ:

• выявить существующие неполадки в работе венткомплекса и исправить их до возникновения опасных ситуаций;
• определить «проблемные» места, которые в будущем приведут к поломкам и расходам на починку;
• сделать верные прогнозы о дальнейшем использовании вентиляционной системы — необходимости замены элементов, проведения очистки;
• увеличить срок эксплуатации всего комплекса;
• обеспечить соответствие параметров воздуха существующим нормам и, таким образом, чувствовать себя уверенно при внезапных проверках, нештатных ситуациях.

Техническое обследование вентиляции потребуется при проведении ее очистки. Закон оговаривает необходимость регулярного проведения данной процедуры, и аудит состояния каналов, шахт, кондиционеров и установок — обязательный предварительный этап. Он дает возможность определить степень загрязнения системы, выбрать методику очистки, инструментарий, верно оценить уровень расходов. К вопросу о финансах — цена обследования систем вентиляции всегда, при любых обстоятельствах компенсируется минимизацией рисков ее выхода из строя, величиной возможных штрафов, размерами затрат на ремонт и восстановление. Поэтому ненужная экономия на мониторинге только ухудшит положение.

https://ecoenergovent.ru/info/obsledovanie-sistem-ventilyaii

Акт обследования вентиляционной системы

По окончании обследования всех вентиляционных систем выдается Результат работ Акты обследования вентиляционных систем и Паспорта вентсистем.

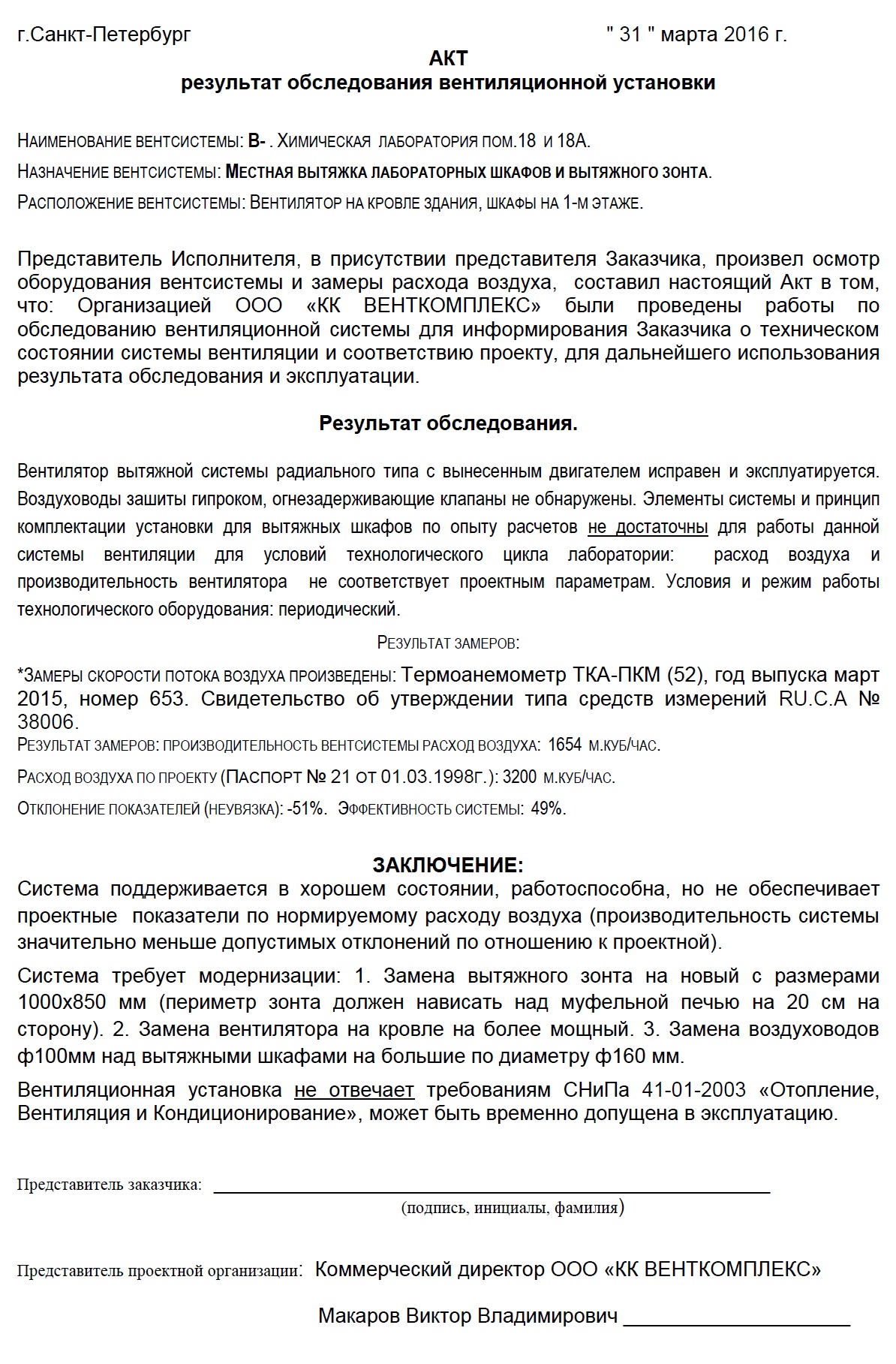

Пример Акта обследования вентиляционной системы:



Обследование промышленной вентиляции

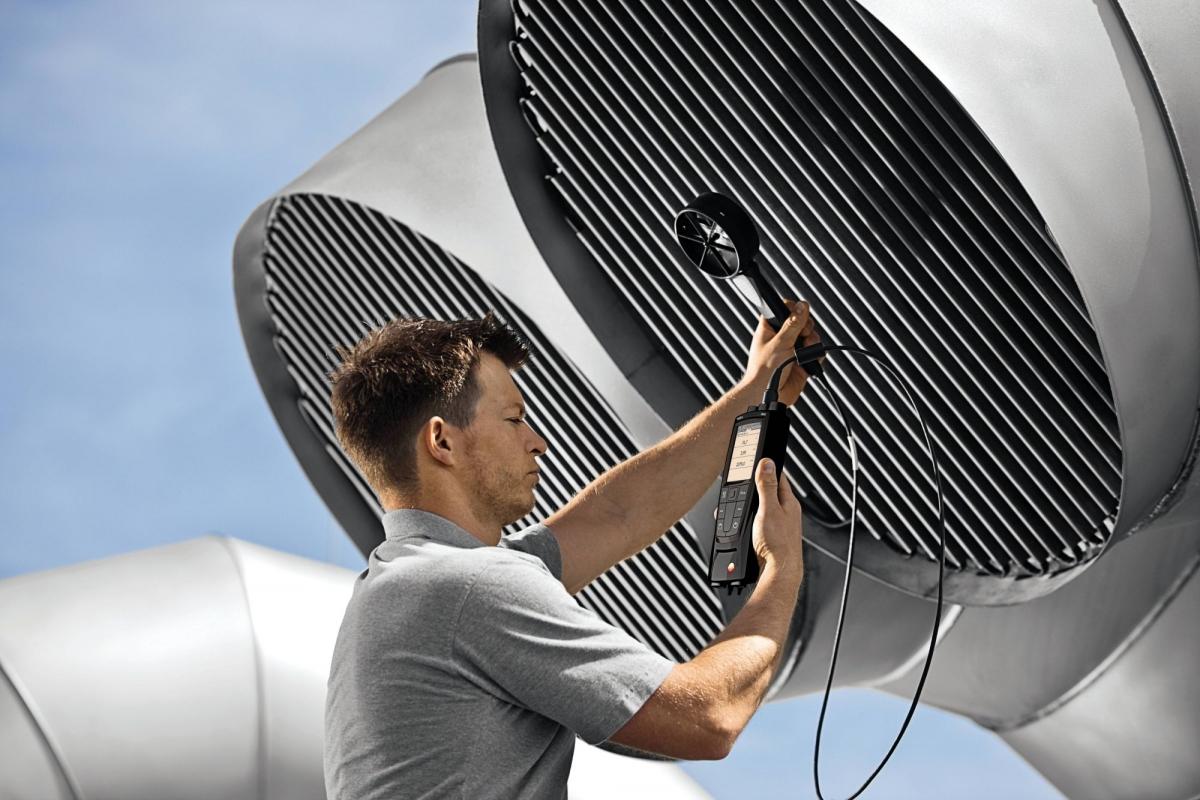

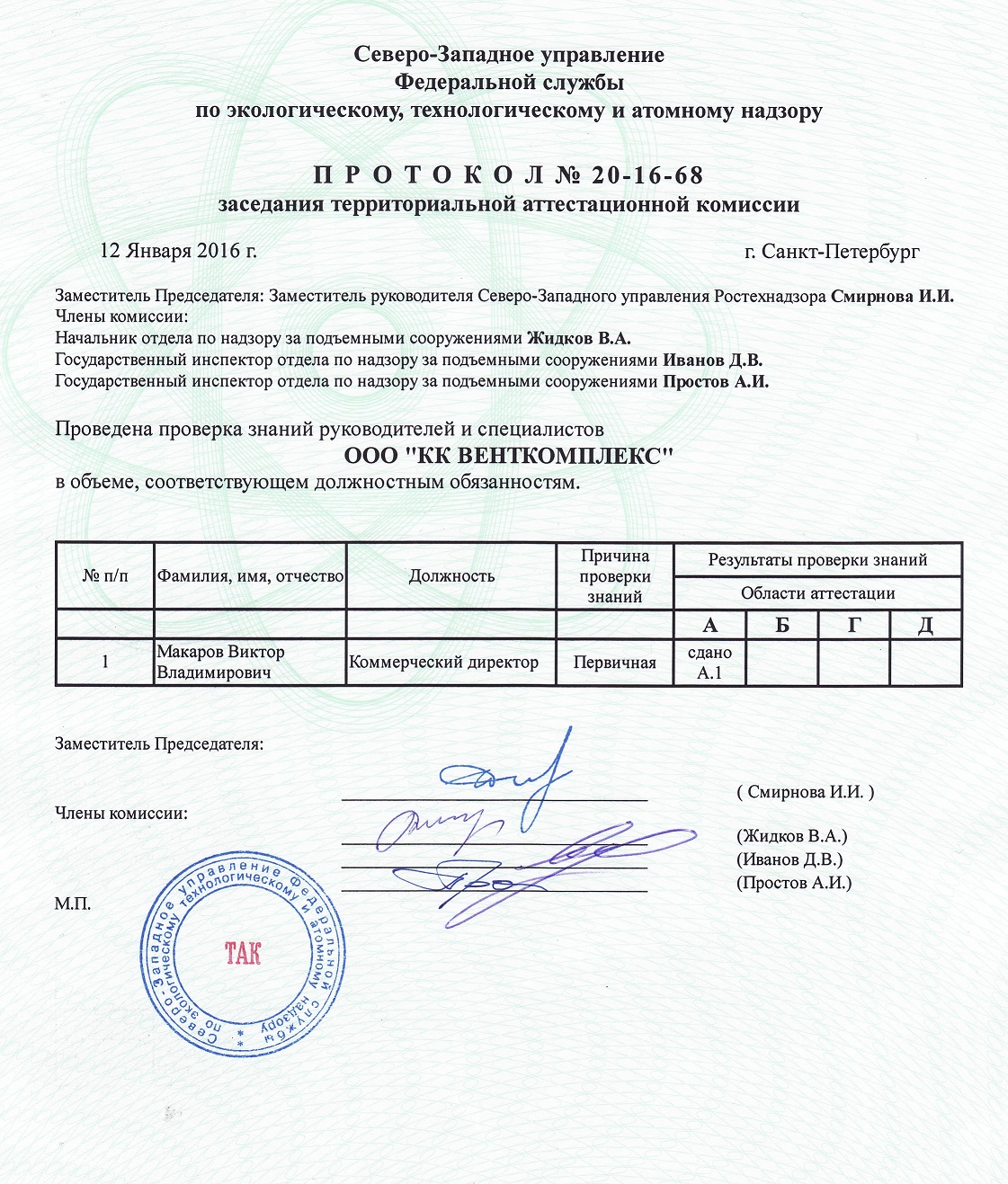

Обследование промышленной вентиляции требуется при сертификации цехов заводов в области промышленной  безопасности, с выдачей Паспорта вентсистемы с фактической воздухопроизводительностью систем и аксонометрической схемой вентустановки. По результату обследования промышленных систем вентиляции выдается Результат обследования вентиляции. В Результате работ обследования указываются состояние всех вентиляционных систем на объекте и вывод о техническом состоянии и возможности их эксплуатации. Замеры воздуха производим сертифицированным анемометром: Термоанемометр ТКА-ПКМ (52), год выпуска март 2015, номер 653. Свидетельство об утверждении типа средств измерений RU.C.A № 38006. Для допуска к производству работ по обследованию промышленной вентиляции требуется Протокол от РосТехНадзора в области Промышленной безопасности для соответствующего класса и типа промышленности.

http://ventkomplex.ru/blog/obsledovanie-i-pasportizacija-sistem-ventiljacii

Оценка качества проведенных работ

• Выполняется обследование систем вентиляции на соответствие базовому проекту всех осуществленных работ.
• Производится проверка монтажных мероприятий чтобы сверить полученные данные с нормативами.
• Проверяется уровень качества регулировки и настройки сети, поскольку фактический расход воздуха должен соответствовать проекту.

Примечание! В то время, когда осуществляется контроль монтажных работ, производится проверка сварных и фланцевых стыков, определяется уровень качества сборки элементов и оборудования, цена которого высока.

Определение обстоятельств нарушения функционирования

В обязательном порядке делаются фактические замеры основных показателей воздушной среды, другими словами рассчитывается температура, давление, влажность, и скорость потока. Полученные результаты сравниваются с вычислениями, произведенными на этапе проектирования.

Определяются параметры расхода воздуха в каналов и соотносятся с начальными данными. На данной же стадии осуществляется проверка уровня засорения сети. В ходе работ употребляется простой эндоскоп.

Полученные показатели должны в любом случае соответствовать пунктам СНиП 41-01-2003, где отражены неспециализированные требования к вентиляционным системам и другим коммуникациям. В выданном акте в большинстве случаев имеется советы для восстановления обычной работы сети.

Используемые инструменты

С целью проведения контроля нужен хотя бы минимальный комплект технологического оборудования. Применяемые измерительные устройства должны ежегодно проверяться на соответствие установленным требованиям. В таблице приводится набор самых нужных устройств.

Вид приспособления	Главное назначение	Поверка
Анемометр	Используется для измерения скорости воздушных масс.	+
Барометр-анероид	Разрешает выяснить относительное давление.	+
Термогигрометр	Измеряет температуру и относительную влажность.	+
Светодальномер	Требуется для измерения каналов и помещений.	+
Видеокамера с подсветкой	Используется для визуального осмотра.	-

Пояснение! Видеоконтроль есть весьма действенным средством, поскольку позволяет найти обвалы и мусор. Особенно он весьма эргономичен, в случае если предстоят судебные слушания.
