Возникновение пожара опасно не столько наличием открытого огня, сколько задымлением помещений.

Даже небольшой очаг возгорания может вызвать появление такого количества дыма, что станет проблематичным вывод людей, затруднены противопожарные мероприятия. Наличие в воздухе продуктов горения затрудняет дыхание, дезориентирует в пространстве, вызывает панику.

Эти угрозы требуют наличия соответствующих вентиляционных систем, осуществляющих эффективное дымоудаление, а также способствующих оперативному решению возникших проблем. Такие системы существуют, они активно используются в разных зданиях, промышленных цехах или иных сооружениях.

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

Система дымоудаления, ее назначение

Система дымоудаления - специализированный комплекс вентиляционного оборудования, предназначенный для оперативного вывода продуктов горения из помещений, освобождения от дыма путей эвакуации людей и способствующий правильной организации мероприятий по устранению возгорания. Основным участком охвата системы являются лестничные клетки, шахты лифтов, коридоры по пути следования при эвакуации. Выполняются следующие функции:

• Сокращается возможность распространения огня.
• Снижается количество дыма.
• Обеспечивается возможность нормального пожаротушения.
• Снижается температура воздуха.
• Осуществляется контроль и оповещение о возникшем возгорании.
• Открытие люков, клапанов, окон для эффективного вывода продуктов горения.

Комплекс дымоудаления - протяженная и сложная система, действующая по разным схемам, дающая возможность перераспределения воздушных потоков по мере необходимости.

Части конструкции и принципы ее работы

Системы вытяжной противодымной вентиляции составляются из комплекса деталей и приборов, отлаженная работа которых обеспечивает безотказное действие всей конструкции при чрезвычайных ситуациях.

Система дымоудаления состоит из следующих элементов:

• Дымовые датчики;
• Вентилятор дымоотвода;
• Вентилятор подпора;
• Противопожарный клапан;
• Люк дымоудаления;
• Вентиляционные каналы.

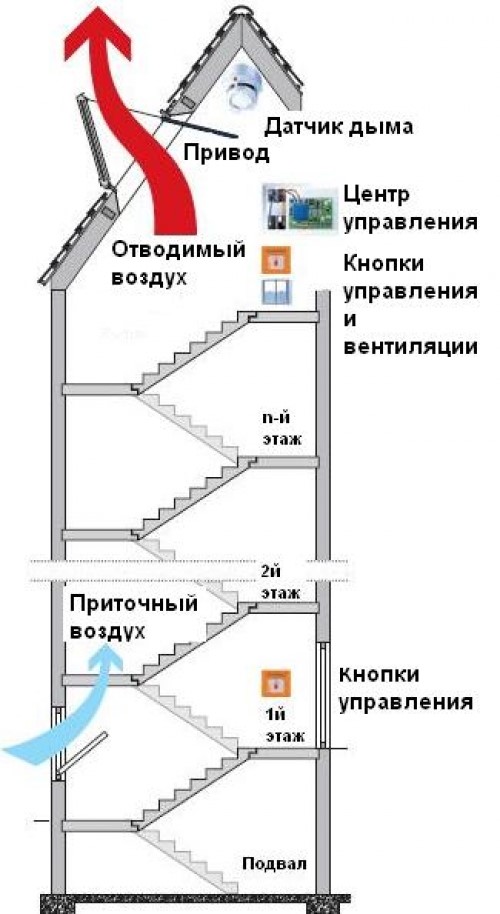

Видимая часть системы — это небольшие датчики, которые реагируют на появление дыма в помещении. Их обычно устанавливают под потолком во всех квартирах и офисах — поэтому внешний вид этого прибора известен каждому.

Датчики активируют систему дымоудаления и посылают сигнал, который помогает определить место возгорания и начать эвакуацию.

Процесс оповещения о возгорании и алгоритм работы системы противодымной вентиляции может иметь разную степень автоматизации:

1. Автоматический. При реагировании одного или нескольких датчиков система сразу начинает вывод продуктов горения и оповещение людей об эвакуации.
2. Полуавтоматический. Приборы передают сигнал о возгорании на центральный пункт, после чего активируются противопожарные системы.
3. Ручной. Датчик оповещает о задымлении, после чего персонал здания включает системы вентиляции и организует вывод людей из помещений.

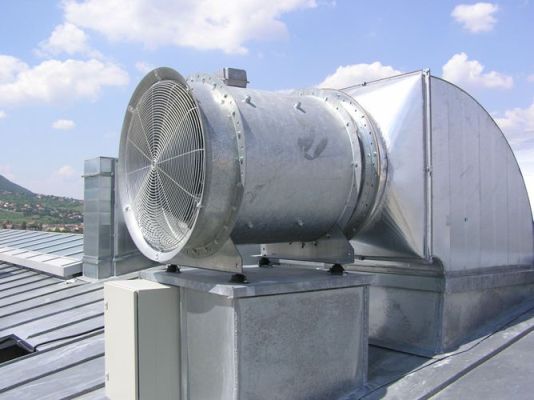

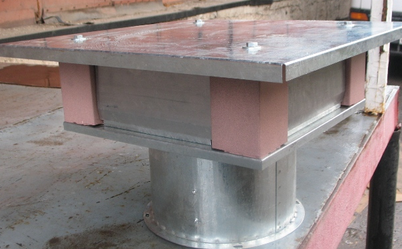

Вентиляторы для дымоудаления должны обладать высокими показателями огнеустойчивости и мощности. Они должны работать даже при сильном нагревании воздуха в шахте. Для дополнительного охлаждения и экономии места вентиляторы как правило помещают на крыше зданий.

Подачей свежего воздуха с улицы обеспечивается создание давления в проходах эвакуации, что обеспечивает хорошую видимость и комфортный проход людей.

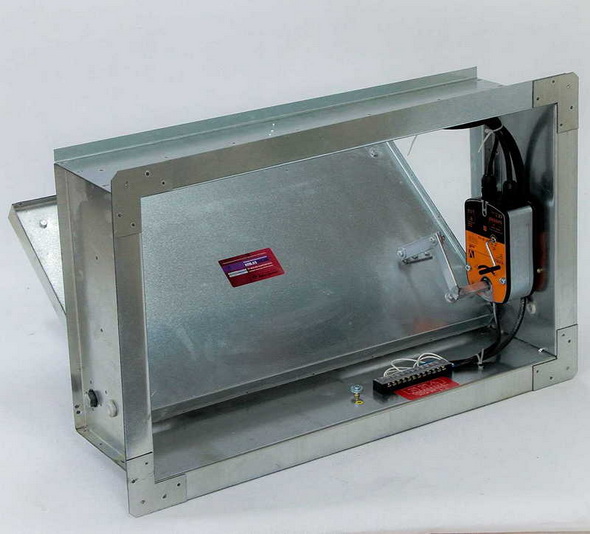

Важной частью вентиляции дымоудаления являются противопожарные клапаны, которые регулируют отвод и подачу воздуха в различные помещения. Именно эти клапаны помогают избежать сильного задымления комнат, примыкающих к объекту возгорания.

Принцип работы системы в случае возникновения пожара:

• огнезадерживающие клапаны не дают пламени разгореться от поступления воздуха в очаг возгорания;
• дымовые – выводят нагретый воздух по шахтам вентиляции;
• клапаны вентилятора – с помощью свежего воздуха очищают помещения от дыма, газов и ядовитых паров, возникающих во время пожара;

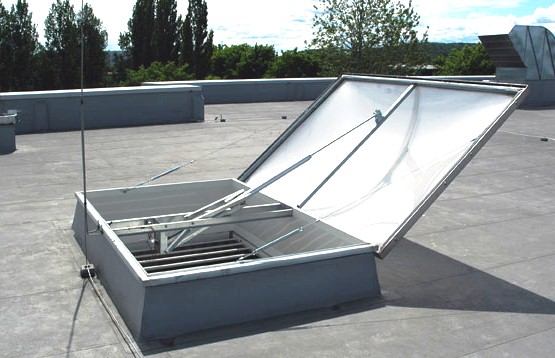

На крыше зданий устанавливаются люки, через которые происходит вывод дыма на улицу. Они автоматически открываются при включении вентиляции дымоудаления.

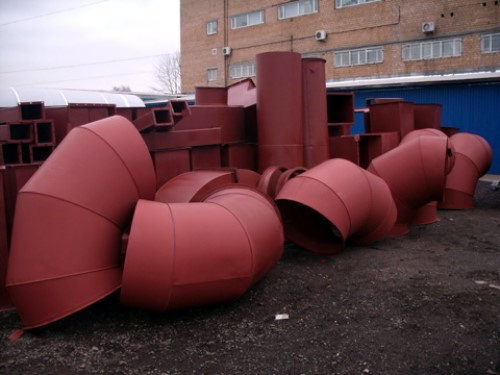

Шахты для проведения задымленного нагретого воздуха, изготавливают из огнеупорного металла (как правило, стали) с высокой толщиной стенок, что обеспечивает их прочность и устойчивость к высоким температурам.

Когда нужно дымоудаление?

В интернете крайне мало информации, где именно нужна система противодымной вентиляции.
Нормы дымоудаления написаны сложным языком и разбросаны по разным нормативным документам. В этом разделе я собрал самую важную информацию. Вам осталось пройтись по списку и понять – требуется ли система противодымной вентиляции в вашем конкретном случае?

Система вытяжной противодымной вентиляции (дымоудаления) требуется:

1. из коридоров и холлов любых зданий более 9 этажей, кроме производственных;

2. из коридоров в подвальных и цокольных этажах любых зданий кроме производственных, где есть помещения с постоянным пребыванием людей;
Например, дымоудаление требуется из коридора подвального этажа жилого дома, где расположены офисы, или мастерские. При этом, если выход из такого офиса происходит сразу на улицу- дымоудаление не требуется.

3. из коридоров длиной более 15 метров без открывающихся наружных окон;
Дымоудаление из таких коридоров не требуется в одноэтажных зданиях и производственных зданиях с негорючими веществами. Также не требуется, если во всех помещениях этого коридора нет постоянных рабочих мест, а двери из помещений выполнены в дымогазонепроницаемом исполнении.

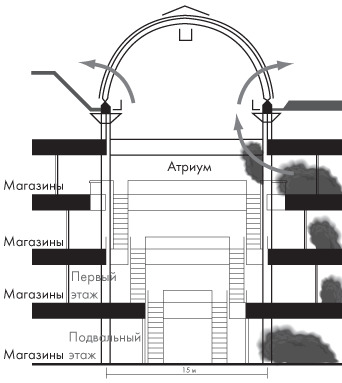

4. из атриумов и пассажей;

5. из складов со стеллажным хранением высотой более 5,5 метров, где хранятся материалы способные гореть и воспламеняться;

6. из производственных и складских помещений, но только с постоянным пребыванием людей, где используются материалы способные гореть и воспламеняться;

Постоянное пребывание людей – это более 6 часов в сутки или 2 часа непрерывно в течение суток.



7. из производственных и складских помещений с постоянным пребыванием людей, в деревянных зданиях, либо зданиях из других горючих материалов;

8. из помещений без открывающихся наружных окон площадью более 50 м²:
     8.1 с массовым пребыванием людей, массовое  пребывание — на 1 м² свободной площади находится более 1 человека. Например: залы совещаний, учебные аудитории, обеденные залы, зрительные залы театров и кинотеатров.
    8.2 c постоянными рабочими местами, где используются или хранятся горючие материалы. Например: читальные залы, книгохранилища, выставки или архивы без открывающихся окон

9. из помещений без открывающихся наружных окон вне зависимости от площади:
   9.1 торговых залов магазинов;
   9.2 офисов;
   9.3 гардеробных площадью более 200 м².

Дымоудаление не требуется из торговых залов (9.1), офисов (9.2), если помещение менее 800 м² расположено на 1 этаже жилого здания или пристроено к жилому дому и имеет выход сразу на улицу, при этом от самого дальнего помещения до выхода должно быть не более 25 м.
Например: Если офис менее 800 м²,но от самого дальнего помещения до выхода более 25 м – дымоудаление потребуется.

   9.4 автодорожных и коммуникационных тоннелей при их соединении с подземными этажами здания.

10. из любых крытых паркингов для автомобилей, а также изолированных рамп для въезда автомобилей на этажи.

11. из любых помещений в которые есть выход в незадымляемые лестничные клетки, вне зависимости от их площади и наличия открывающихся окон. Например, коридор менее 15 метров, но выход из него — через незадымляемую лестничную клетку. В таком случае делаем систему дымоудаления в коридоре, а приток – в лестницу.

Незадымляемая лестничная клетка – это внутренняя лестница для эвакуации людей при пожаре в зданиях более 9 этажей (или высотой более 28 метров). Необходимо чтобы рассматриваемое помещение полностью соответствовало всем перечисленным в пункте условиям. Если какое-то требование к помещению не выполняется – дымоудаление не требуется.

Система приточной противодымной вентиляции

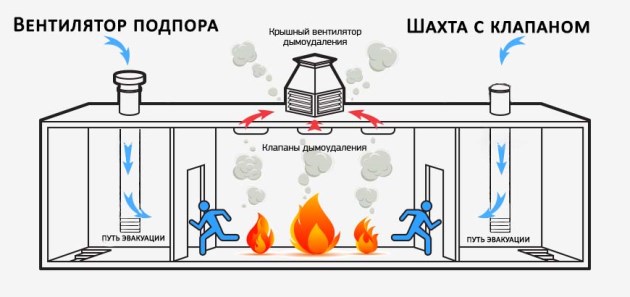

Приточная система противодымной вентиляции —  система компенсации.
Основная цель – обеспечить свободное открытие эвакуационных дверей. Подача воздуха такой системы осуществляется в нижнюю часть помещения, т.е. в часть помещения ниже верхней отсечки дверного проема.

В качестве притока для компенсации систем механической противодымной вентиляции могут быть использованы:

• наружные окна в нижних частях помещения с автоматическими приводами;
• проемы в наружных стенах и шахты с клапанами;
• механический подпор (с помощью вентилятора).

Первый способ используется крайне редко по той причине, что создает возможность «выгодного недопонимания» со стороны проверяющих органов.

Второй способ применяется чаще, но имеет одну сложность – огромные габариты шахты. В зарубежных нормативах размер шахты дымоудаления рассчитывается от скорости воздуха не более 1,5 м/с, а в российских – допускается 5-6 м/с.  В случае использования такой шахты, например, на компенсацию дымоудаления из коридора, мы получаем размер воздуховода, как минимум, 1000х600 мм.  Высота воздуховода, прокладываемого под потолком, а именно 600 мм затруднит прокладку смежных коммуникаций и сильно опустит чистовой потолок.

Третий способ – механический подпор с помощью вентилятора  —  более удобный, но и немногого затратный.

Размеры воздуховоды в таком случае будет существенно меньше, скажем 800х400 мм. Никаких ограничений по скорости воздуха в механических системах противодымной вентиляции нет и быть не может. Система работает только в случае пожара, поэтому не учитывается в общем балансе электропотребления.

В случае механического подпора нам придется докупать вентилятор, оборудовать его шкафом автоматизации и частотным пребразователем согласно ГОСТ Р  53302-2009, но это более надежный вариант, чем все остальные.

Нельзя использовать в качестве притока открывание наружных дверей и ворот, т.к. эвакуационные двери должны оборудоваться устройствами самозакрывания. Данное отступление возможно только в случае атриумов и пассажей.

Можно использовать в качестве компенсации обычную общеобменную вентиляцию, но на практике это не удобно. Во-первых, объемы приточного воздуха в общеобменной и противодымной вентиляции на порядок отличаются, что приводит к удорожанию вентиляционного оборудования. Во-вторых, требования к системе вентиляции ужесточаются и должны соответствовать требованиям системы противодымной вентиляции.

Дешевле сделать две отдельные независимые системы.

Требования к воздуховодам дымоудаления

Технические параметры устанавливаются сводом правил СП 60.13330.2012, СанПин 2.1.2.1002-00 и ГОСТ 30494-96. Монтаж систем дымоудаления должен обеспечивать сохранность жизни людей и минимизировать убытки от возгораний. Все оборудование должно пройти государственную сертификацию на соответствие, обеспечивать надежное функционирование в сложных условиях.

Оборудование к системе дымоудаления в многоэтажном доме следует подбирать после произведенных расчетов по мощности и техническим характеристикам, учитывать рекомендации производителей и государственные правила и нормы. А сами воздуховоды должны обеспечивать:

• герметичность и минимальные потери воздуха во время функционирования;
• отвечающую нормативам скорость воздушного потока и допустимый согласно санитарным нормам уровень шума;
• надежную теплоизоляцию, если таковая требуется для конкретной системы.

По выдерживаемому давлению воздуховоды могут быть высокого (более 2000 Па), среднего (900–2000 Па) и низкого (не более 900 Па) давления. По скорости движения воздушного потока бывают высокоскоростными (более 15 м/с) и низко-скоростными (менее 15 м/с). Длина прямых участков рассчитывается по стандартной методике, но не должна превышать 2,5 метра.

Огнеустойчивость зависит от времени начала нагрева и до наступления потери теплоизолирующей способности (L) или плотности материала (E). В зависимости от места установки изменяются требования к монтажу воздуховодов дымоудаления и показателям теплоустойчивости. При обозначении LE 60 воздуховоды по двум критериям должны сохранять работоспособность не менее 60 минут. Допускаются различные значения каждого описанного критерия, в этих случаях изменяется обозначение L120/ E60. Конструкция должна сохранять плотность материала не менее 120 минут и огнезащиту не менее 60 минут.

Фактическая потеря теплоизоляционных показателей наступает при нагревании воздуховода до t° = +160°С или одного локального участка до t° = +190°С. Независимо в каких условиях планируется использовать воздуховод локальная температура не может превышать +220°С.

На потерю плотности материала указывает появление трещин на плоскости, увеличение зазоров в местах технологических стыков. За счет такого явления дым может поступать в смежные помещения или возрастает степень подсосов наружного воздуха. Такие явления считаются недопустимыми, система подлежит немедленному ремонту до восстановления первоначального рабочего состояния. Допустимая величина подсоса устанавливается в пределах 0,15 м3/с.

Во время испытаний определяется точное время, через которое наступает одно из состояний потери свойств, воздуховод во время испытаний нагружается избыточным давлением не менее 300±6 Па. Данные по температурным режимам прописываются в технической документации производителя. Работы выполняется на специальном испытательном стенде, имеющем датчики измерения температуры поверхности и мест уплотнения воздуховодов, показаний давления и времени. Точность приборов регламентируется сводом правил к дымоудалению. Расход газов определяется при помощи расходомеров. Расположение измерительных приборов указывается в приложениях НПБ 239-97.

Технические требования к системе дымоудаления и клапанам

Технические параметры систем прописаны в СНиП 2.04.05-91, они должны создавать подпор воздуха в шахтах лифтов, удалять ядовитые газы из холлов и коридоров, очищать лестничные клетки общего пользования. В зависимости от характеристики зданий лестничные клетки могут быть:

• первого типа – выход делается через наружные зоны по лоджиям, балконам и иным переходам;
• второго типа – при возникновении пожара создается достаточный для удаления дыма подпор воздуха.
• третьего типа – есть выход в тамбуры и одновременно осуществляется подпор воздуха.

Это общие требования к системам дымоудаления в многоэтажных зданиях. Дым должен удаляться с места возникновения возгорания при помощи центробежного вентилятора, движение воздуха осуществляется через шахту лифта. На каждом этаже шахты должен устанавливаться клапан в закрытом состоянии. При срабатывании датчиков сигнал подается на привод клапана. Допускается дистанционное ручное управление.

Факельный сброс дыма исключает его попадание в другие помещения, сброс выполняется через специальный диффузор при скорости потока не менее 20 м/с. Расстояние между заборными и выбросными отверстиями не может быть менее 3 м по вертикали и 5 м по горизонтали.

При возникновении пожара клапаны должны по сигналу извещателей переводиться в рабочее положение, одновременно включается вентилятор. Движение дыма по шахте принудительное, продукты горения удаляются наружу.

Принудительная система вентиляции должна иметь:

1. Вентиляторы, могущие бесперебойно функционировать при нагреве +400°С в течение не менее двух часов. Огнестойкость шахт не может быть ≤ 1 часа, для коридоров допускается огнезащиты в течение 0,75 часа.
2. Дымовые клапаны должны выдерживать нагревание не менее 30 минут, иметь сопротивление проницанию дыма при давлении ≥ 8000 1/кг на м2 площади.

Приточную вентиляцию нужно предусматривать с подачей наружного воздуха в шахты лифтов, на незадымленные лестничные клетки, тамбуры и подвалы. Воздуховоды систем дымоудаления монтируются с учетом планировки каждого здания и отдельных помещений. Свободное воздушное пространство под подвесными потолками должно отделяться противопожарными перегородками, исключающими распространение ядовитых газов по смежным комнатам или техническим помещениям.

Здания повышенной этажности имеют 10–25 этажей, если высота превышает эти значения, то такие постройки относятся к высотным, расчет систем выполняется с учетом соответствующих нормативных документов.

Индивидуальное проектирование

Сложность структуры противодымной зашиты определяется следующими факторами:

• требования пожарной безопасности для общественных, производственных, жилых и других объектов;
• архитектурные особенности объекта (аэродинамические характеристики, сложность установки вентиляции и т.д.);
• содержимое помещений (включая материалы интерьера);
• доступный бюджет (например, воздуховоды дымоудаления должны быть огнеупорными, но подходящий материал можно выбрать самому);
• надежность (на какое время рассчитана автоматика дымоудаления, может ли противопожарная вентиляция использоваться повторно после пожара, продолжительность работы при высокой температуре и т.д.);
• интеграция с системой общей вентиляции и кондиционирования;
• уровень автоматизации.

Несмотря на кажущуюся сложность, при индивидуальном проектировании противодымная защита будет соответствовать всем нормативным требованиям, оставаясь приемлемой по цене.
