Когда нет доступа к централизованной системе отопления, приходится сооружать автономную котельную.

Если профессионально подойти к делу, котельная в частном доме обеспечит высокую отдачу (КПД) отопительной системы в целом, а ее эксплуатация будет безопасной и долговечной.

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

Что требуется для работы котельной?

Наибольшей популярностью на территории России пользуются газовые котельные. Связано это с дешевизной и доступностью топлива: газифицированными у нас являются практически все районы, кроме новых и совсем глухих. С газом в нашей стране знакомы все: на нём работают самые банальные бытовые плиты.

Однако в котельной давление газа намного выше — в среднем, для отапливания жилого дома используется давление до 5кПа, а для котельной — до 0,3МПа.

Второй важный элемент котельной — это вода, однако требования к ней предъявляются весьма специфические. Чтобы установка работала как нужно, воды требуется много, причем она должна быть очень мягкой. Очищается жидкость при помощи фильтров, которые обновляются постоянно, поскольку вода через них проходит безостановочно.

Из отфильтрованной воды затем удаляется кислород: работать с насыщенной кислородом водой котел не может. Для его удаления применяются специальные устройства деаэраторы, «пастеризующие» воду, которая затем доставляется до котла.

Естественно, все процессы не могут происходить в котельной самостоятельно, под воздействием собственных сил. Для нагнетания воздуха котлу требуется центробежный вентилятор, для удаления продуктов горения — дымосос, для откачивания воды — насосы. Всевозможное дополнительное оборудование помогает проконтролировать работу систем, обезопасить котельную, снизить риски. Любая современная котельная, будь она автономной или централизованной, также требует комплекса аварийных устройств. И все это потребляет электричество.

Кроме того, любая котельная оснащается радиаторами и трубами, из которых состоят теплотрассы: иногда расстояние от котла до отапливаемого объекта может быть очень большим.

Как работает котельная?

Разобравшись с топливом и оборудованием, переходим к ключевому вопросу: все же, как работает котельная?

Сначала из газгольдера или газопровода топливо подается на горелку, которая обеспечивает его сгорание в специальной камере. В процессе сгорания вырабатывается тепло, которое подогревает теплоноситель, откуда он поступает в распределитель. Из распределителя теплоноситель (вода, как правило) передается по отопительным контурам — то есть, по бойлерам, радиаторам, теплым полам и т. д. Пройдя по контурам, теплоноситель остывает и возвращается в котельную. Так получается замкнутый цикл.

Выбор котельного оборудования

Котлы различаются по ряду параметров – используемое топливо, мощность, способ установки, принцип работы (одноконтурные и двухконтурные).

Топливо для отопительных котлов

Котлы в частных домах могут функционировать на таких видах топлива:

• природный и сжиженный газ – дешевый топливный ресурс, газовые котлы можно переводить с одного вида газа на другой;
• твердое топливо – за работой твердотопливного котла надо следить и регулярно подбрасывать в него дрова, уголь, торфяные брикеты, кокс;
• жидкое дизельное топливо (солярка) – жидкотопливные котлы выручают в ситуации, когда поблизости нет ни газовой магистрали, ни возможности подвозить сжиженный газ в баллонах, а если со временем появится перспектива обзавестись газом, то его легко перенастроить на лучший вид топлива;
• электричество – дорогой, но экологически чистый топливный ресурс.

Неплохо иметь два котла, электрический и на твердом топливе, чтобы сократить расход электроэнергии.

Как определить мощность котла?

Чем обширнее отапливаемое пространство, тем мощнее должен быть котел. Добавляем расход мощности на подогрев воды для душа, ванной, кухни и естественные потери тепла.

Приблизительный расчет (пример):

Чтобы отопить 10 кв. м дома, требуется 1 кВт мощности. Если общая площадь дома составляет 150 кв. м, то требуемая мощность котла равна 15 кВт + 10% на горячее водоснабжение, теплопотери + 20% на резервный запас, иначе оборудование будет физически изнашиваться, работая на пике технических возможностей. Получаем мощность отопительного котла не менее 19,5 кВт.

Сравнение способов установки

По способу установки отопительные котлы подразделяются на две группы:

• напольные – для них требуется отдельное помещение (котельная) и соблюдение в нем некоторых обязательных требований;

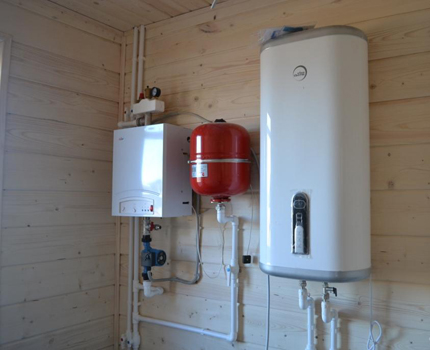

• настенные – в компактном по размеру корпусе собраны теплообменник, циркуляционный насос, расширительный бак, система отвода продуктов сгорания, автоматика управления и обеспечения безопасности, температурные датчики и т.д.

Максимальная мощность настенной мини-котельной – 60 кВт. Если мощность не превышает 35 кВт, ее можно устанавливать в кухне, прихожей. Малые габариты настенных моделей дают возможность обойтись без отдельного помещения – все это актуально для частных домов малого и среднего размера.

Газовый настенный котел чувствителен к химическому составу воды. Чтобы оборудование не вышло рано из строя на жесткой воде, рекомендуется ставить на водопровод фильтр или по окончанию отопительного сезона каждый раз делать ревизию котла и труб.

Напольные котлы незаменимы при отоплении обширных площадей. В напольном исполнении отопительные агрегаты занимают гораздо больше места, их приходится доукомплектовывать самостоятельно, но есть один очень весомый плюс – у них долгий срок службы.

Проектирование домашней котельной

На отопление дома уходит значительная часть семейного бюджета. Поэтому на стадии проектирования системы следует стремиться к ее максимальной оптимизации путем выполнения точного расчета схемы котельной для загородного жилья.

Потребуется просчет всех вариантов расположения оборудования, включая котел, расширительный бак, радиаторы, а также учет особенностей разводки и циркуляции.

Проектируя котельную, необходимо исходить из требований нормативных документов. В помещении, где установлен котел, часто монтируют дополнительный подогрев, поскольку выделяемого самим агрегатом тепла бывает недостаточно (+)

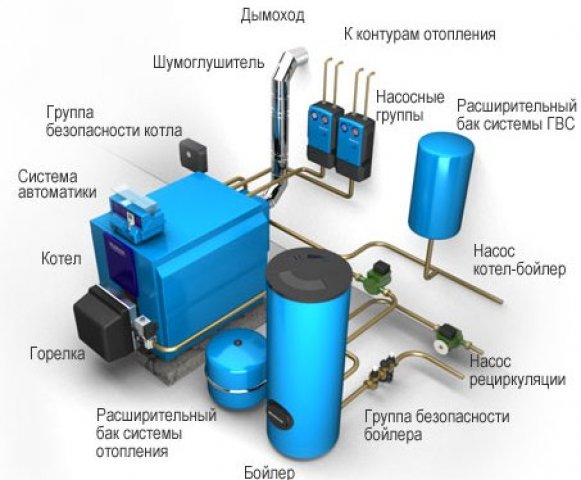

В грамотно составленной принципиальной схеме котельной должны быть отражены все элементы и соединяющий их трубопровод.

Стандартный чертеж включает: котлы, насосы — подпиточные, сетевые, циркуляционные, рециркуляционные, баки — конденсационные и аккумуляторные, теплообменники, вентиляторы, устройства подачи и сжигания топлива, пульты управления, тепловые щиты, деаэратор воды.

Возможные варианты схем

При составлении типовой схемы котельной можно взять за основу один из двух вариантов тепловых сетей:

• открытый
• закрытый.

Монтаж открытой схемы менее затратный, но обходится дороже в процессе эксплуатации. Второй вариант более сложный на начальном этапе, зато утечка теплоносителя практически сведена к нулю, поскольку система герметична. Такую схему используют в большинстве частных домов.

В состав закрытой системы входит котел, обеспечивающий горячим теплоносителем как систему отопления, так и водонагревательный контур, замкнутый трубопровод горячего водоснабжения.

Циркуляция теплоносителя осуществляется здесь принудительно посредством насоса. Это позволяет при монтаже труб, не особенно заботясь об уклонах, прокладывать их как более удобно.

Требования к помещению котельной

Существует 2 вида требований, выдвигаемых к котельной в частном доме — общие и конкретные в зависимости от категории применяемого топлива.

К требованиям первого вида относятся:

1. В одном помещение допускается установка максимум 2 котлов, какой бы ни была его площадь.
2. При строительстве и отделке котельной недопустимо использование материалов, не соответствующих требованиям пожарной безопасности. Для возведения стен необходимо использовать кирпич или бетонные блоки, а в виде отделки — штукатурка или плитка. На полу должно быть бетонное или металлическое покрытие.
3. Вентиляция и дымоход должны соответствовать установленному оборудованию. Особые требования предъявляют к вентиляции в случае использования оборудования, работающего на газе. В любом случае воздух в помещении должен циркулировать и обновляться не менее 3 раз в течение 60 мин.
4. Обязательное условие — наличие окна и двери, открывающейся наружу. Возможно наличие второй двери, ведущей в подсобное помещение, но выполнить ее нужно в соответствии с условиями противопожарной безопасности.

Площадь помещения котельной следует рассчитать исходя из характеристик оснастки, которую планируется установить и с учетом дополнительных квадратных метров для удобного обслуживания.

Существует еще ряд дополнительных требований к помещению и оборудованию котельных, зависящих от принятого решения относительно вида топлива.

Газовая котельная в частном доме. Требования

• Высота потолка не менее 2,5 метра.
• Обязательно наличие окна с форточкой площадью не менее 1,5 м2.
• Обязательно наличие приточной вентиляции.
• Ширина двери в помещение не менее 0,8 м.
• Для сбора конденсата образующегося в дымоходе и аварийных стоках обязательно наличие подключения к канализации.
• Шахта дымохода должна иметь специальные окна для чистки.
• Труба дымоход должна быть выше конька крыши основного здания на 0,5 м.
• В помещении котельной не должно быть легковоспламеняющихся материалов.
• Котел должен быть установлен на негорючее основание и иметь свободный доступ со всех сторон.

Требования к котельным с твердотопливным котлом

• Размер котельной в частном доме под твердотопливный котел зависит от типа оборудования, но не менее 8 м2. В общем случае расстояние от стен до котла должно быть не менее 10 см.
• Стены деревянных котельных должны отшиваться стальным листом толщиной не менее 3 мм с подложкой или листового асбеста.
• Перед топкой котла укладывается стальной лист толщиной не менее 0,8 мм.
• Пол котельной выполняется либо из бетона, либо из другого негорючего материала.
• На 1 кВт тепловой мощности отопителя должно приходится не менее 8 см2 площади вентиляционного канала.
• Шахта дымохода должна иметь одинаковое сечение по всей высоте и минимальное количество разворотов (колен). Чистка дымохода должна быть расположена на 30 см ниже отверстия для выхода продуктов сгорания.

Более расширенные требования к котельным указываются в эксплуатационной документации на конкретное оборудование или в действующих правилах и нормах (СНиП-ах).
