Осушители воздуха в основном монтируются в помещениях бассейнов и аква-парков в местах где происходит непосредственное соприкосновение воды и воздуха, в следствии чего образуется конденсант влаги на стенках помещения.

Причины монтажа системы осушения воздуха - это возникновение коррозии на металлических конструкциях и изделиях, появление плесени и пятен на поверхности стен и потолка. Избыточная влажность может привести к частичному обрушению стен, бетонных или кирпичных конструкций.

Типовые схемы размещения

Системы обеспечения благоприятного микроклимата в помещении с бассейном обустраиваются в соответствии с одной из типовых схем.

• Вариант № 1. Самый простой и дешевый способ снижения уровня влажности в бассейне заключается в установке моноблочных настенных либо напольных осушителей воздуха в количестве от 2 до 5 штук в зависимости от реальной площади испарения.

Подобное решение отлично подходит для небольших помещений с невысокой интенсивностью посещений. Там, где гораздо легче и разумнее периодически проветривать, чем устанавливать дорогостоящую канальную систему (+)

• Вариант № 2. Схема, работающая по принципу частичной рециркуляции, т.е. с забором свежей порции воздуха с улицы, которая подмешивается к осушенной и подогретой воздушной массе, захваченной в бассейне.

Применяется на объектах с высокой степенью посещаемости, нуждающихся в постоянном подмесе кислорода и удалении углекислого газа. Для сброса излишков воздушной массы сооружается независимая вытяжная система (+)

• Вариант № 3. Используются канальные системы, устанавливаемые в отдельных отсеках. Осушители совмещаются с приточно-вытяжной вентиляцией, что гарантирует полноценный воздухообмен в зале бассейна.

Установка выполняет одновременно несколько функций. Она удаляет 50 % отработанного воздуха из бассейна, захватывает часть, равную удаленной порции, на улице, смешивает их и осушает до требующихся параметров (+)

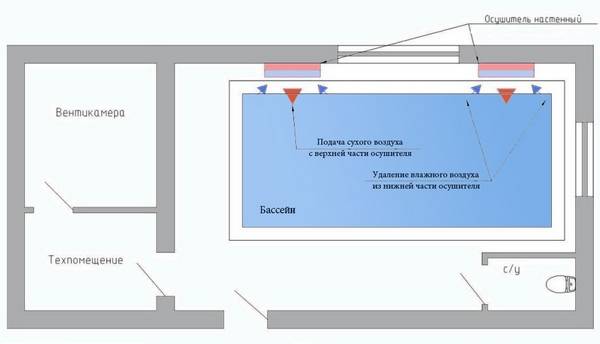

• Вариант № 4. В схеме применяются настенные встроенные или просто навесные осушители, работа которых не связана с приточно-вытяжной вентиляцией. Осушающее устройство включается в момент превышения значения уровня влажности, заданного хозяином бассейна.

Поставка воздушного потока производится в нижней части помещения, почти на уровне зеркала воды. Вытяжка воздушного потока осуществляется через вмонтированные в потолок вытяжные отверстия (+)

• Вариант № 5. Настенный моноблочный осушитель работает в тандеме с приточно-вытяжной системой, выполняющей частичное осушение воздушной массы в бассейне.

Моноблочное осушающее устройство включается в работу только в случае, если вентиляционный контур не справляется с задачей понижения уровня влажности (+)

Ориентируясь на предложенные к рассмотрению типовые решения, можно выбрать оптимальный вариант обустройства собственного бассейна или усовершенствовать одну из наиболее подходящих схем согласно конкретным техническим условиям.

Основные этапы монтажа осушителя:

• Выбор места установки осушителя. В ряде случаев необходимо специальное помещение для установки оборудования.
• Прокладка кабелей электропитания и дренажных коммуникаций для удаления влаги
• Монтаж сети воздуховодов для канальных осушителей воздуха
• Установка осушителя воздуха на стену или в специальное помещение
• Запуск осушителя воздуха и замеры его производительности
• Сдача объекта заказчику

Особенности установки осушителя в зависимости от типа

Осушители воздуха в зависимости от типа монтажа делят на несколько групп: напольные, настенные, канальные, скрытые и универсальные. Последние предусматривают несколько способов монтажа оборудования.

Монтаж напольного осушителя



Проще всего происходит монтаж напольных осушителей: устройство ставят и подключают к источнику электропитания. Дренажный трубопровод подключается к канализационной системе.

Процесс прокладки дренажа и электропровода осуществляют еще до установки осушителя. К тому же это занимает немало времени, поскольку выполняется штробление стен. Дренажную трубку также можно спустить к полу, если вокруг бассейна предусмотрены уклоны для дренажа на полу.

Самое главное - подобрать место для осушителя воздуха, где он будет работать с наибольшей эффективностью. Особенно это касается совмещенных помещений бассейна и, например, бани. В этом материале мы подробно рассказали и показали, как происходит процесс установки осушителя воздуха, работающего на осушение воздуха на всей площади СПА-зоны загородного клуба "4 сезона".

Монтаж настенных осушителей

Настенные осушители воздуха обычно изготавливают из нержавеющих материалов, способных выдержать высокий уровень влажности, или же покрывают специальной порошковой краской от коррозии. Еще есть модели, у которых передняя панель выполнена из стекла или пластика.

У настенных осушителей, впрочем как и у осушителей другого типа монтажа, есть датчик влажности воздуха. Теплообменник (испаритель, на котором происходит конденсация) также покрыт специальными материалами от коррозии. Чаще всего коррозия возникает из-за того, что цветные металлы вступают во взаимодействие с добавленным в воду бассейна хлором и химическими соединениями.

Первым этапом монтажа осушителя воздуха настенного типа является подведение к месту установки оборудования дренажного трубопровода и кабеля электропитания. Это осуществляется исключительно с помощью схемы монтажа.

Далее осушитель воздуха навешивают на ранее закрепленный кронштейн (обычно они идут в комплекте конкретной модели, но лучше уточните факт их наличия в комплектации у менеджера) и выполняют подключение к дренажному трубопроводу и электропитанию.

Осушитель скрытого монтажа

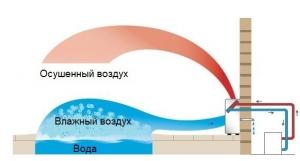

Установки осушителя скрытого монтажа может проводиться как в нише, так и в соседнем помещении. Этот тип осушителей предусматривает работу со сборкой воздуховодов, которые проложены в стенах.

Выбирая осушитель скрытого монтажа, уточните допустимую длину воздуховодов и их диаметр. Это необходимо для корректной работы оборудования без потери производительности.

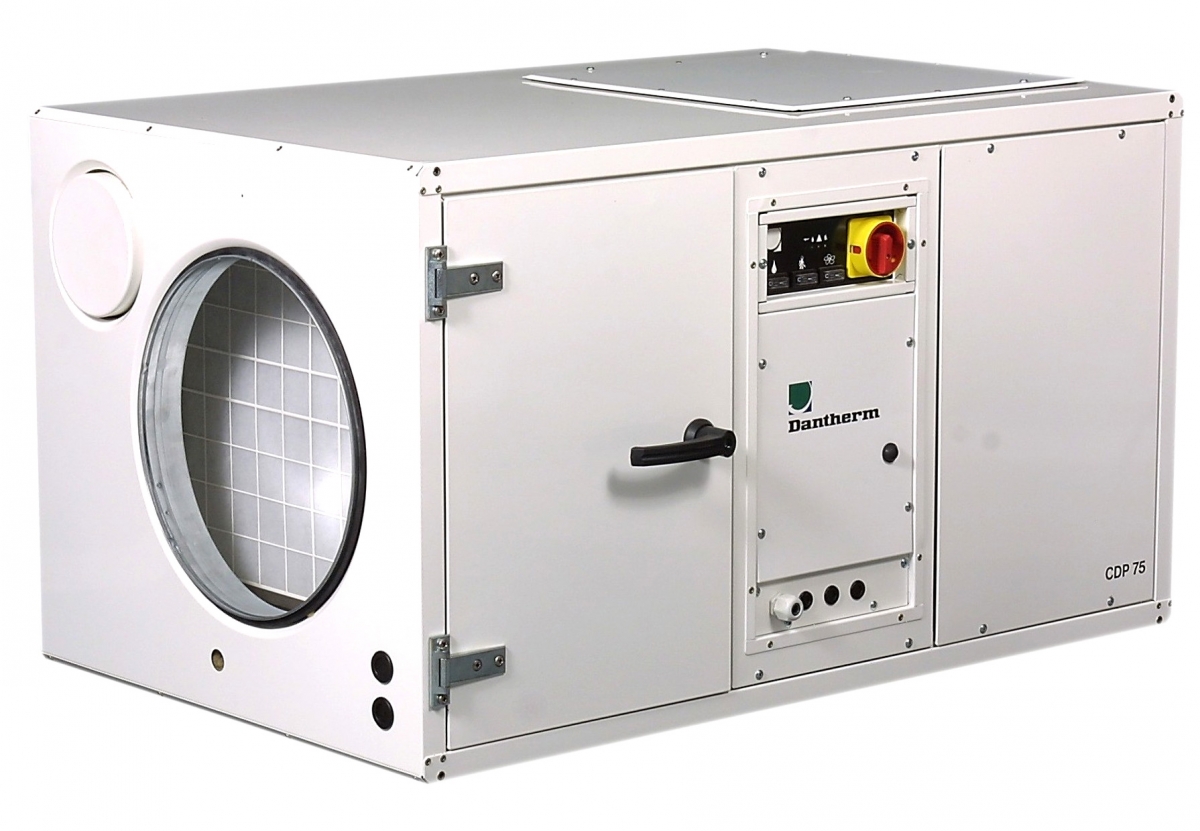

Монтаж канальных осушителей

Часто монтируют канальные осушители, которые размещаются рядом с помещением в чердачном или подвальном техническом помещениях.

Подача и забор осуществляются через решетки по сети воздуховодов. Такие осушители допускают подмес атмосферного воздуха. Монтируются воздуховоды согласно проекту или подготовленной документации. Влажный воздух удаляется из верхней зоны помещения, а сухой и теплый подается в нижнюю зону помещения. Воздуховоды, как правило, изготавливают из листовой оцинкованной стали круглого или прямоугольного сечения. К месту установки оборудования подводят электропитание и дренажный трубопровод. После разводки по помещению воздуховодов, монтируется непосредственно сам осушитель. Воздухораспределительные устройства монтируют в специальные приспособления – адаптеры, которые установлены в решетках, диффузорах, анемостатах, после чего устанавливается заданный диапазон влажности в оборудовании.

Если в помещении бассейна нет возможности разместить настенный осушитель, возможен вариант установить канальный осушитель. Канальный осушитель может размещаться рядом с бассейном в техническом помещении, в подполье бассейна, на техническом чердаке над бассейном. Воздухораздача и воздухозабор осуществляются по системе воздуховодов через решетки. Также, канальные осушители имеют опцию подмеса наружного воздуха.

Монтаж канального осушителя происходит следующим образом:

1. Монтаж системы воздуховодов. Установка производится в соответствии с принятой схемой воздухораспределения, на основании утвержденного проекта. В основном применяются жесткие воздуховоды – круглые/прямоугольные из оцинкованной стали или круглые спирально-навивные. Прокладывают рециркуляционные, приточные и вытяжные воздуховоды. Возможен дополнительный монтаж клапанов с возвратной пружиной.
2. Подводка коммуникаций. К венткамере подводятся электропитание, теплоноситель, система дренажа, трап аварийного слива воды. Для этого предварительно выдаются задания смежным организациям.
3. Монтаж осушителя. После выполнения всех предварительных работ приступают к установке осушителя. Монтаж производится на специальные виброгасящие опоры, а воздуховоды подключаются через гибкие вставки. Это необходимо для предотвращения передачи вибраций, воспринимаемых нами как издаваемый осушителем шум.
4. Монтаж воздухораспределительных устройств – решеток, диффузоров, анемостатов и т.д.
5. Пуско-наладочные работы. Еще до включения осушителя устанавливают рабочий диапазон температур и влажности Alter Air. После этого производят запуск установки и тестируют работу осушителя.

Настройка и запуск осушителя воздуха

Перед тем, как запустить осушитель в работу нужно настроить диапазон необходимой влажности с помощью гидростата. Гидростат может быть как встроенный, так и выносной (чаще опция) в зависимости от модели осушителя или способа его установки. Когда требуемые показатели влажности будут достигнуты, гидростат будет выключать осушитель и включать, когда потребуется очередное осушение.

После запуска нужно протестировать осушитель, проверить корректность и эффективность работы.
