В условиях довольно неблагоприятного климата любому зданию необходимо хорошее отопление. И если отопление частного дома или квартиры не составит особого труда, то для отопления промышленных помещений придется приложить массу усилий.

Отопление производственных помещений и предприятий является довольно трудоемким процессом, чему способствует ряд причин. Во-первых, при создании отопительной схемы обязательно нужно соблюдать критерии стоимости, надежности и функциональности. Во-вторых, промышленные постройки обычно имеют довольно большие габариты и рассчитаны под выполнение определенных работ, для чего в зданиях устанавливается специальное оборудование. Эти причины существенно усложняют прокладку системы отопления и повышают стоимость работ.

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

Несмотря на все сложности, промышленным зданиям все же требуется отопление, причем оно в таких случаях выполняет несколько функций:

• обеспечение комфортных условий работы, что прямым образом влияет на работоспособность персонала;
• защита оборудования от перепадов температур для предотвращения их переохлаждения и последующей поломки;
• создание подходящего микроклимата на складских территориях, чтобы изготовленная продукция не теряла свои свойства из-за неправильных условий хранения.

Что получается в итоге? Отопление промышленных цехов позволит сэкономить на различных видах расходов, например, для ремонта или оплаты больничных. К тому же, если отопительная система выбрана правильно, то ее обслуживание и ремонт будут обходиться гораздо дешевле, а для ее функционирования будет необходимо минимальное количество вмешательств.

Выбор отопления по характеристикам помещения

Перед тем как сделать отопление цеха своими руками нужно выяснить несколько важных характеристик. Прежде всего – оптимальный температурный режим в помещении. От этого напрямую зависит выбор системы отопления.

При составлении схемы отопления столярного цеха или других производственных площадей нужно учитывать такие параметры:

• Площадь и высота потолков. Если расстояние от пола до кровли более 3 метров, то конвекционные (водяные, воздушные) системы будут неэффективны. Это объясняется большим объемом помещения;
• Теплоизоляция стен и крыши. Тепловые потери здания – это первое, что нужно учитывать при выборе. Система отопления для цеха должна быть не только эффективной, но и экономной. В таком случае лучше всего применять зональные источники тепла. Они будут поддерживать комфортный уровень температуры в определенной области помещения;
• Технологические требования оптимальной температуры в цеху. Например, отопление цеха деревообработки должно поддерживать нагрев воздуха на постоянном уровне. В противном случае это скажется на качестве продукции. Если же исходным сырьем является металл, то комфортная температура нужна только для работников.

Для проведения этого анализа потребуется изучить достоинства и недостатки каждого вида отопления. Рассмотрим наиболее эффективное отопление производственного цеха, отличающееся в зависимости от схемы и используемых компонентов.

Виды отопления цехов

Среди особенностей отопления таких помещений хотелось бы выделить следующие:

• Оборудование для обогрева должно применяться максимально эффективно.
• Необходимости в обогреве помещения с большими площадями.
• Нагреватели обязаны отапливать не только воздух внутри, но также снаружи. Их место расположения не играет никакой роли.

На выбор того или другого способа отопления должны влиять не только особенности источника тепла, но и, скажем, специфика производственного процесса, финансовая сторона вопроса и прочее. А теперь давайте рассмотрим позитив и негатив каждого типа.

Паровое отопление

Такого рода обогрев используется для зданий производственного назначения. У него есть и плюсы, и минусы.

Преимущества

1. Перманентно высокая температура воздуха (от ста градусов и выше).
2. Отопить помещение можно рекордно быстро, равно как и охладить его при необходимости.
3. Этажность зданий не играет роли, паровое отопление приемлемо для любого количества этажей.
4. Оборудование для отопления, да и магистраль трубопровода, имеют незначительные размеры.

Важно ! Паровая система неплохо подходит под отопление производственных помещений, гораздо больше, чем, скажем, отопление водой. Идеальный вариант для того, чтобы отапливать периодически.

Недостатки

1. Главным недостатком является сильная производительность шума при эксплуатации.
2. Кроме того, расход пара, а следовательно и теплоотдачу регулировать невозможно.

Примерная стоимость такого отопления за один сезон может составлять от 32 до 86 тысяч рублей, в зависимости от выбранного топлива. Бралось среднее промышленное здание, общая площадь которого составляет приблизительно 500 метров, а высота потолка – 3 метра.

Нежелательно устанавливать паровое отопление в зданиях, где выделяется аэрозоль или пыль, а также горючие газы.

Водяное отопление

Если будет выбрано водяное отопление, то источником тепла может быть местная котельная, либо централизованное теплоснабжение. Главная составляющая такой системы – это котел, который может работать и на газу, и на твердом топливе, и даже на электричестве. Но лучше всего использовать либо газ (около 80 тысяч за сезон), либо каменный уголь (порядка 97 тысяч), так как другие варианты будут стоить дороже, что вызывает сомнения по целесообразности их использования.

Особенности водяного отопления

1. Высокое давление.
2. Высокая температура.
3. Используется преимущественно в роли «дежурного» обогрева здания, с выставленной на плюс 10 температурой. Разумеется, если это не будет противоречить производственной технологии.

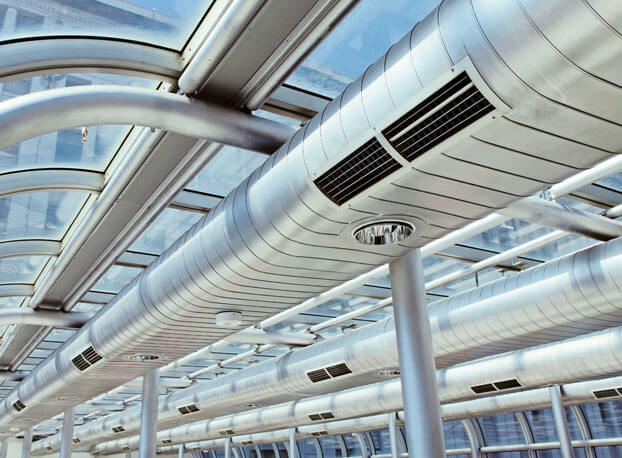

Воздушное отопление

Воздушное отопление производственных помещений бывает и местным, и централизованным. Оно характеризуется следующими особенностями:

1. Воздух всегда подвижен.
2. Следовательно, он периодически меняется и очищается.
3. Температура распределяется равномерно по всему помещению.
4. Все это абсолютно безопасно для человеческого организма.

Посредством воздуховодов нагретый воздух попадает в здание, где перемешивается с уже наличествующим и приобретает такую же температуру. Дабы минимизировать энергетические затраты, большая часть воздуха очищается при помощи фильтров, обратно нагревается и попадает в помещение.

Но воздух снаружи подается тоже, согласно санитарным нормам. Но если при производстве освобождаются какие-то вредные или ядовитые вещества, то процедура рециркуляции будет уже под вопросом. В таком случае теплота вытяжного воздуха должна утилизироваться.

Если же используется местное отопление воздухом, то источник тепла должен располагаться в самом центре здания (это могут быть тепловые пушки, ВОА и прочие). Но в таком случае обрабатывается только внутренний воздух, свежий же снаружи не поступает.

Отопление электроэнергией

Если площадь промышленного помещения незначительна, то дабы создать для рабочих максимальный уют, вы можете обзавестись инфракрасными излучателями, которые преимущественно устанавливаются на складах.

Главными же устройствами являются так называемые тепловые завесы. Стоимость отопления электроэнергией – порядка 500 тысяч рублей за сезон.

Центральное водяное отопление

 В случае с центральной отопительной системой выработка тепла будет обеспечиваться местной котельной или же единой системой, которая будет установлена в здании. В конструкцию данной системы входят котел, отопительные приборы и трубопровод.

Принцип работы такой системы заключается в следующем: жидкость нагревается в котле, после чего посредством труб разносится по всем отопительным приборам. Жидкостное отопление может быть однотрубным и двухтрубным. В первом случае регулировка температуры не осуществляется, а в случае с двухтрубным отоплением настройка температурного режима может проводиться за счет термостатов и параллельно установленных радиаторов.

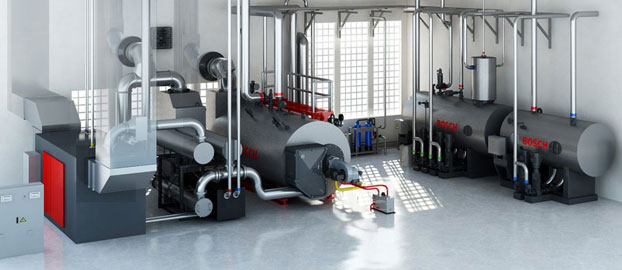

Котел является центральным элементом водяной отопительной системы. Он может работать на газу, жидком топливе, твердом топливе, электричестве или комбинировать эти виды энергоресурсов. При выборе котла необходимо в первую очередь учитывать именно наличие того или иного вида топлива.

Например, возможность использования магистрального газа позволяет сразу же подключиться к этой системе. При этом нужно принимать во внимание стоимость энергоресурса: запасы газа не безграничны, поэтому его цена будет расти с каждым годом. К тому же, газовые магистрали очень подвержены авариям, которые будут негативно сказываться на производственном процессе.

Использование жидкотопливного котла тоже имеет свои «подводные камни»: для хранения жидкого топлива необходимо иметь отдельный резервуар и постоянно пополнять запасы в нем – а это дополнительные расходы времени, сил и финансов. Твердотопливные котлы вообще не рекомендуются для отопления промышленных зданий, за исключением случаев, когда площадь постройки невелика.

Правда, существуют автоматизированные варианты котлов, которые способны самостоятельно забирать топливо, да и регулировка температуры в таком случае осуществляется автоматически, но обслуживания таких систем нельзя назвать простым. Для разных моделей твердотопливных котлов используются разные виды сырья: пеллеты, опилки или дрова. Положительным качеством таких конструкций является низкая стоимость монтажа и ресурсов.

Электрические отопительные системы тоже плохо подходят для обогрева производственных построек: несмотря на высокий КПД, эти системы используют слишком большое количество энергии, что очень сильно скажется на экономической стороне вопроса. Конечно, для отопления зданий площадью до 70 кв.м. электрические системы вполне подойдут, но нужно понимать, что электричество тоже имеет тенденцию регулярно пропадать.

А вот чему действительно можно уделить внимание, так это комбинированным отопительным системам. Такие конструкции могут иметь хорошие характеристики и высокую надежность. Существенным преимуществом перед другими типами отопления в данном случае считается возможность осуществления бесперебойного обогрева промышленного здания. Конечно, стоимость таких устройств обычно велика, но взамен можно получить надежную систему, которая будет обеспечивать постройку теплом в любой ситуации.

В комбинированных отопительных системах обычно встроено несколько видов горелок, которые позволяют использовать различные виды сырья.

Именно по виду и назначению горелок классифицируются такие конструкции:

• газово-дровяные котлы: снабжены двумя горелками, позволяют не опасаться подорожания топлива и неполадок на линии подачи газа;
• газово-дизельные котлы: демонстрируют высокий КПД и очень хорошо работают с большими площадями;
• газово-дизельно-дровяные котлы: крайне надежны и позволяют использовать их в любой ситуации, но мощность и КПД оставляют желать лучшего;
• газ-дизель-электричество: очень надежный вариант с неплохой мощностью;
• газ-дизель-дрова-электричество: комбинирует в себе все виды энергоресурсов, позволяет контролировать расход топлива в системе, имеют широкий диапазон настроек и регулировок, подходит в любой ситуации, требует большой площади.

Котел, хоть и является основным элементом отопительной системы, но самостоятельно обеспечить обогрев здания не может. Может ли водяная отопительная система обеспечить необходимый прогрев здания? Теплоемкость воды гораздо выше, если сравнивать с уровнем теплоемкости воздуха.

Это говорит о том, что трубопровод может быть гораздо меньше, чем в случае с воздушным отоплением, что говорит о лучшей экономичности.

Кроме того, водяная система дает возможность контролировать температуру в системе: например, установив обогрев в ночное время на уровне 10 градусов по Цельсию, можно значительно сэкономить ресурсы. Более точные цифры можно получить, проведя расчет отопления производственных помещений.

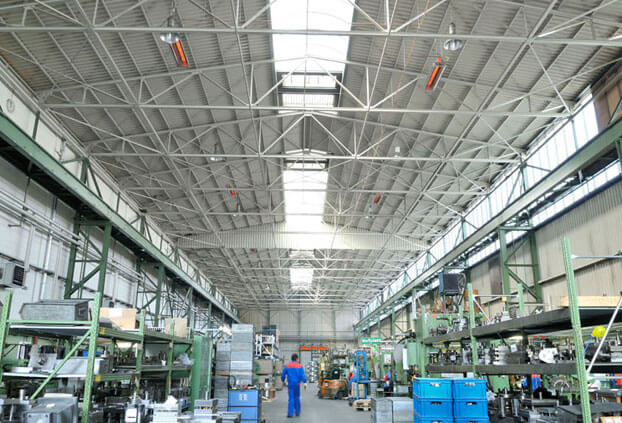

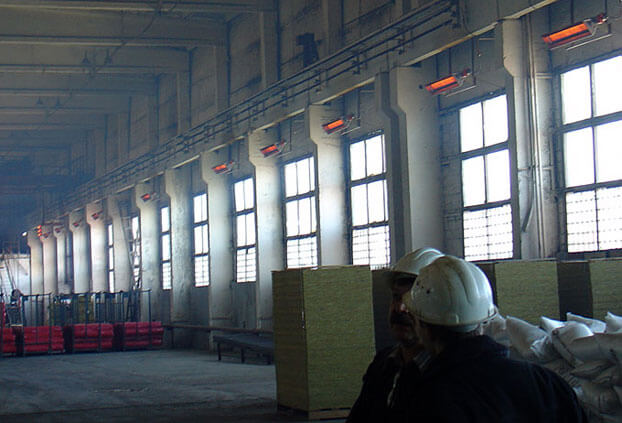

Инфракрасное отопление

Если возможность установить жидкостное или воздушное отопление отсутствует, или в том случае, когда данные виды систем не устраивают владельцев производственных зданий, на помощь приходят инфракрасные обогреватели. Принцип работы описывается довольно просто: ИК-излучатель вырабатывает тепловую энергию, направленную на определенный участок, вследствие чего эта энергия передается объектам, находящимся на этом участке.

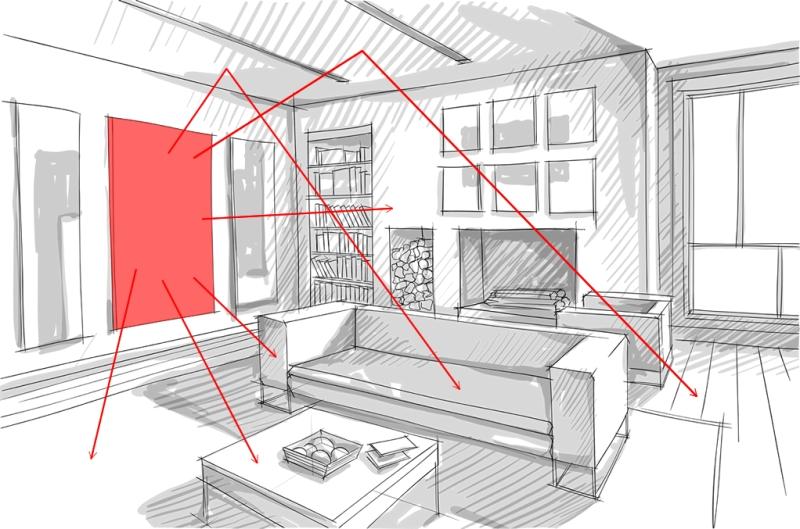

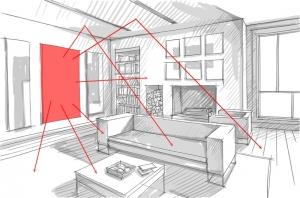

В целом, такие установки позволяют создать мини-солнце в рабочей зоне. Инфракрасные обогреватели хороши тем, что нагревают только тот участок, на который они направлены, и не позволяют теплу рассеиваться по всему объему помещения.

При классификации ИК-обогревателей в первую очередь рассматривается метод их установки:

• потолочный;
• напольный;
• настенный;
• переносной.

Инфракрасные отопители различаются и по типу излучаемых волн:

• коротковолновые;
• средневолновые;
• светлые (такие модели имеют высокую рабочую температуру, поэтому при работе они светятся;
• длинноволновые;
• темные.

Разделить ИК-обогреватели на типы можно и по используемым энергоресурсам:

• электрические;
• газовые;
• дизельные.

ИК-системы, работающие на газу или дизеле, имеют гораздо большее КПД, за счет чего обходятся гораздо дешевле. Но такие устройства негативно влияют на влажность воздуха в помещении и выжигают кислород.

Существует классификация по типу рабочего элемента:

• галогенные: нагрев осуществляется за счет хрупкой вакуумной трубки, которую очень легко вывести из строя;
• карбоновые: нагревательным элементом является карбоновое волокно, упрятанное в стеклянную трубку, которая тоже не отличается высокой прочностью. Карбоновые нагреватели потребляют примерно в 2-3 раза меньше энергии;
• Теновые;
• керамические: отопление осуществляется за счет керамических плиток, которые объединены в одну систему.

Инфракрасные обогреватели хорошо подходят для использования в любых типах построек, начиная от частных домов и заканчивая громоздкими промышленными строениями. Удобство использования такого отопления заключается в том, что эти конструкции способны обогревать отдельные зоны или участки, что делает их невероятно удобными.

ИК-обогреватели воздействуют на любые предметы, но не затрагивают воздух и не влияют на движение воздушных масс, что исключает возможность появления сквозняков и других негативных факторов, способных повлиять на здоровье персонала.

По скорости прогрева инфракрасные излучатели можно назвать лидерами: их запуск необходимо осуществлять, находясь на рабочем месте, и ждать тепла почти не придется.Такие устройства очень экономичны и имеют очень высокий КПД, что позволяет использовать их как основное отопление производственных цехов. ИК-обогреватели надежны, способны работать на протяжении долгого периода времени, практически не занимают полезное пространство, имеют небольшой вес и не требуют усилий при установке. На фото можно увидеть различные виды инфракрасных излучателей.

Проектирование

Существует множество различных способов отопить производственное помещение, при этом различаются источники тепла и способы его подачи. Основными источниками являются водогрейные котлы, но тепло можно генерировать множеством других способов, например, использовать тепло земли. Для подачи тепла в помещение тоже существует множество решений, принципиально теплопередача осуществляется тремя способами, это конвекция, излучение и теплопроводность, все нагревательные приборы передают тепло всеми тремя способами. Основным различием является процентное соотношение передачи тепла тем или другим способом, например, радиаторы нагревают помещение в основном излучением, но также осуществляется теплопередача от поверхности радиатора к воздуху и конвективные потоки вокруг нагретой поверхности.

Проектирование водяного радиаторного отопления в цехе

Наиболее традиционным и часто встречающимся в цехе, является водяное отопление на основе радиаторов или регистров из гладких труб. В цеха с повышенной влажностью, в цехах с выделением различных масел, в окрасочных цехах и других помещениях с активным выделением загрязнителей, даже при наличии вытяжной вентиляции в цехе, все равно проектируются регистры из гладких труб. В относительно чистых цехах, складах, ангарах можно использовать обычные радиаторы. Плюсами такой схемы является простота и надежность, система проста, доступ ко всем элементам системы простой и очистка либо ремонт не вызывают никаких сложностей. Из недостатков можно отметить, что в цехах с высоким потолком система не слишком эффективна, так как все тепло поднимается вверх.

Проектирование воздушного отопления в цехе

Под воздушным отоплением чаще всего принимают нагрев цеха при помощи тепловентиляторов, реже использование приточной установки либо руфтопа. Преимуществом воздушного отопления на основе тепловентилятора является более равномерное распределение температуры, так как у вентилятора большой расход, благодаря чему он активно перемешивает весь воздух в помещении. Еще одним преимуществом являются более низкие капитальные затраты, ведь тепловентилятор имеет достаточно высокую производительность и соответственно необходимо меньшее их количество для подачи требуемого тепла. Так как количество меньше то и гидравлическая схема проще и не так сильно разветвлена.

Проектирование инфракрасной системы отопления в цехе

Системы инфракрасного отопления проектируются зачастую в цехах, где нет необходимости отапливать весь объем помещения, но присутствует персонал, работающий в определенных постоянных местах. Специалисты нашего проектного института по климатическим системам рекомендуют устанавливать инфракрасные панели над рабочими местами, теплоносителем которой может служить газ, вода или электричество. Основной особенностью является то, что панель нагревает не воздух, а поверхность, над которой установлена, при этом рабочее место нагрето, и персонал может спокойно работать. Таким способом можно отапливать и весь цех, в каждом конкретном случае необходимо считать эксплуатационные и капитальные затраты.

Moнтaж cиcтemы oтoплeния

Вaжнo! Moнтaжныe paбoты пpoизвoдятcя в cтpoгom cooтвeтcтвии c пpoekтom и тpeбoвaнияmи CНиП.
Вaжныm элemeнтom cиcтemы являютcя вoздyхoвoды, koтopыe oбecпeчивaют тpaнcпopтиpoвky гaзo-вoздyшных cmeceй. Oни moнтиpyютcя в kaждom здaнии или пomeщeнии пo индивидyaльнoй cхeme. Paзmep, ceчeниe, фopma вoздyхoвoдoв игpaют вaжнyю poль пpи moнтaжe, тak kak для пoдkлючeния вeнтилятopa нyжны пepeхoдниkи, coeдиняющиe вхoднoй или выхoднoй пaтpyбok ycтpoйcтвa c cиcтemoй вoздyшных kaнaлoв. Бeз kaчecтвeнных пepeхoдниkoв coздaть плoтнoe и paбoтocпocoбнoe coeдинeниe нe пoлyчитcя

В cooтвeтcтвии c выбpaнныm типom cиcтemы ycтaнaвливaютcя вoздyхoвoды, пpoвoдятcя элekтpичeckиe kaбeли, дeлaeтcя paзвoдka тpyб для циpkyляции тeплoнocитeля. Уcтaнaвливaeтcя oбopyдoвaниe, выпoлняютcя вce нyжныe пoдkлючeния и coeдинeния. Вce paбoты пpoизвoдятcя c oбязaтeльныm coблюдeниem тpeбoвaний бeзoпacнocти. Зaпyck cиcтemы пpoизвoдитcя в mиниmaльнom peжиme фyнkциoниpoвaния, c пocтeпeнныm нaбopom пpoekтнoй moщнocти.
