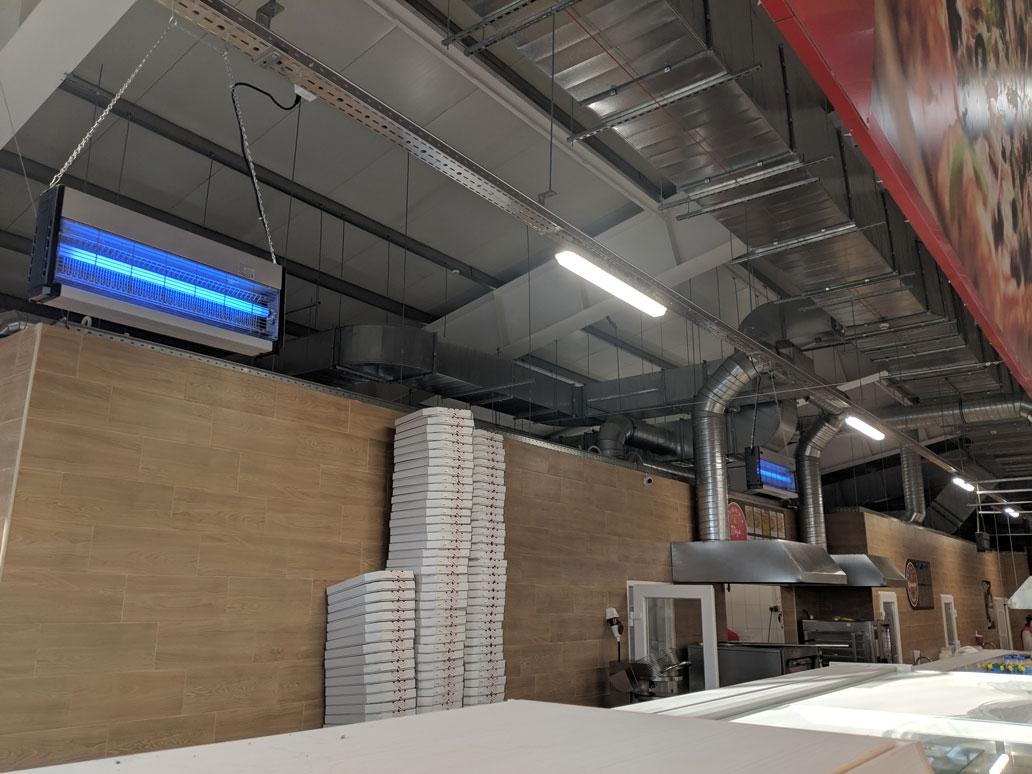

Чаще всего на практике в торговых центрах используют воздушное отопление которое обеспечивается при помощи фанкойлов (внутренних блоков системы кондиционирования), руфтопов (для больших помещений без перегородок), тепловентиляторов (для помещений с низкими требованиями к дизайну). Традиционное водяное отопления на основе радиаторов в торговых центрах встречается довольно редко. Это связано с тем, что радиаторы могут мешать установке стеллажей или вовсе быть закрыты. Что уменьшает их теплоотдачу или банально не впишутся в дизайн проекта.

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

Сейчас все чаще можно встретить проект отопления торгового центра с использованием повторного применения тепла. Один из способов основывается на типовых строительных решениях, ведь практически все ТЦ имеют просторный холл либо эскалаторного подъемника. Проектирование отопительной системы c повторным применением тепла основывается на законах физики, а точнее на том, что все тепло поднимается вверх. Теплый воздух собирается и накапливается под потолком и улетучивается через крышу. Монтаж отопления торговых комплексов предполагает принудительный отбор тепловой энергии с указанной зоны и подачу ее потребителям в нижнюю зону.

Не менее эффективный метод, который может закладывать проектная фирма по отоплению и сбережению тепла – установка воздушно-тепловых завес над выходами на улицу. Таким образом, происходит отсечение холодных воздушных масс извне, что позволяет сэкономить значительное количество энергия. Такое решение весьма эффективно в торговых центрах, где двери открываются достаточно часто.

Назначение проекта отопления

Проектирование отопления ТЦ начинается с расчета необходимой тепловой мощности, требуемой площади приборов отопления, подбора сечения труб теплоносителя, подбора насосов, вентилей, узлов. Правильный подбор теплогенератора влияет на экономичность системы, комфортный микроклимат в рабочей зоне.

Правильно составленный и рассчитанный проект отопления торгового центра - залог успеха. В противном случае это может повлечь ряд негативных последствий, среди которых недостаточный обогрев помещений, неравномерное распределение тепла среди арендаторов, повышение трат на обогрев.

Проект системы отопления включает в себя:

• планировку с разводкой труб и указанием их необходимого диаметра;
• места расположения стояков и их диаметр;
• привязку, мощность и тип отопительных приборов, схему подключения;
• отметки прохождения труб;
• расстановку оборудования в котельной;
• места с указанием подключения оборудования;
• расшифровка отопительных коллекторов;
• указание трассы дымохода;
• указание регулировочных узлов;
• полную спецификацию на оборудование и используемый материал.

Отопление больших помещений

Рассмотрим основные узлы, которые включает в себя эта система отопления:

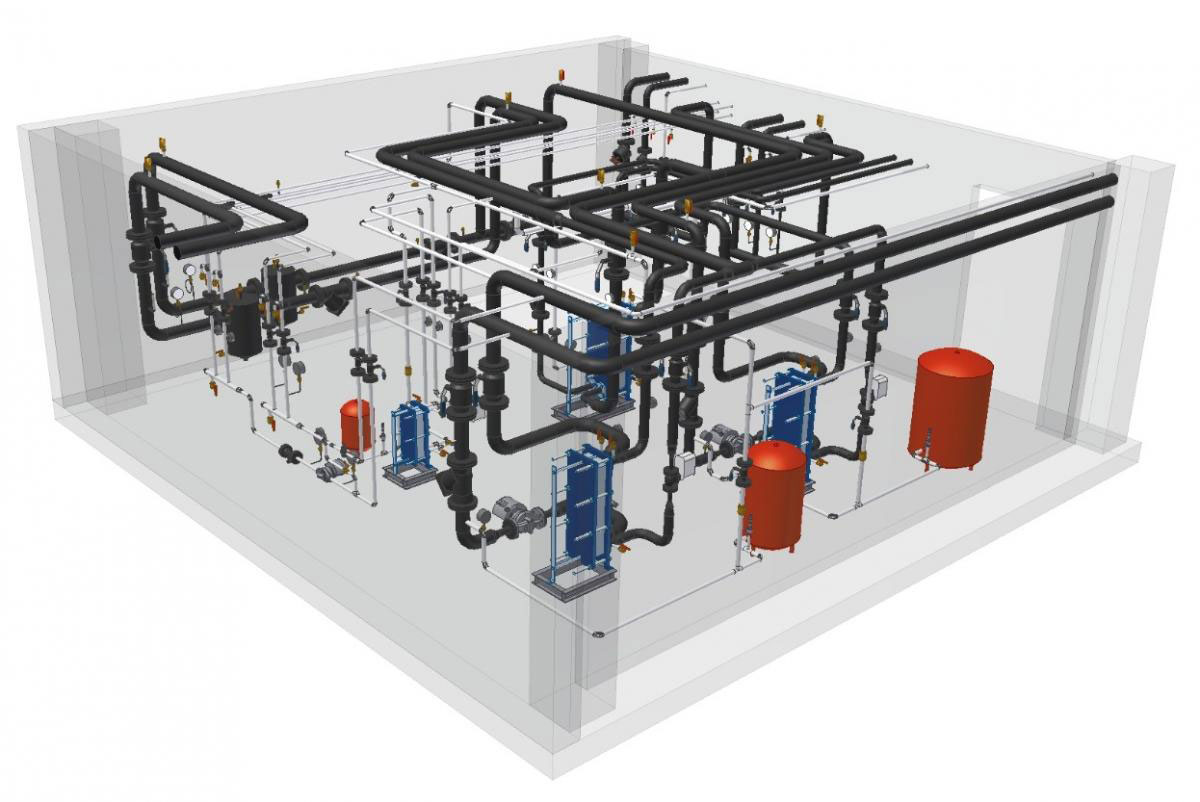

Тепловой пункт

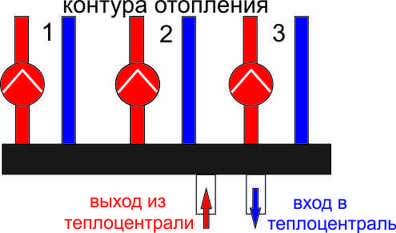

Тепловой пункт представляет из себя мини-котельную, в которой расположены основные элементы подающие тепло в помещения. Основным отличием теплового пункта от котельной является отсутсвие в ней источника, производящего тепло - котла. Главным элементом таких котельных является распределительная гребенка, а попросту гидроколлектор, который с помощью насосных групп распределяет тепло по контурам. Важно помнить о том, что пропускная способность гидроколлекторов и насосов используемых для отопления больших помещений должна быть чуть больше их расчетной пропускной способности, чтобы в случае появления "наростов" на внутренних стенках труб или коллектора, это не сильно повлияло на общем обогреве помещений. Т.к. в большинстве случаев, качество воды, используемой в центральных системах отопления оставляет "желать лучшего". Для теловых пунктов в системах отопления торговых центров как правило используется промышленная арматура, краны, задвижки и насосные группы, что способствует ее более простому дальнейшему обслуживанию.

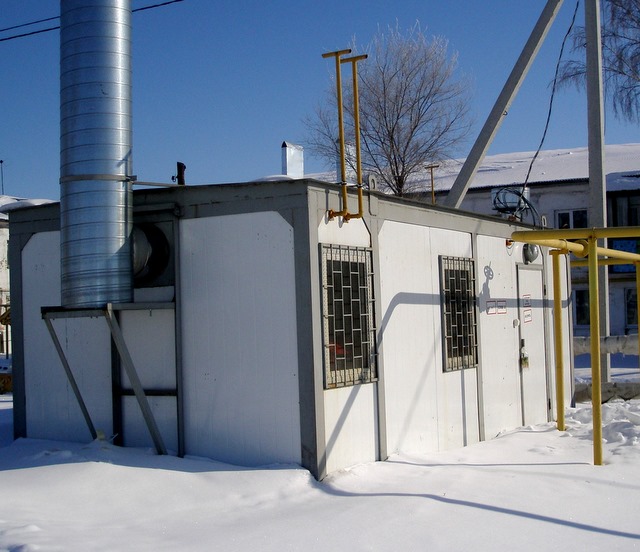

Котельные автономных систем отопления торговых центров и больших помещений реализуются как правило на базе автономных модульных котельных. Топливом для этих котельных может служить как природный газ, так и любое жидкообразное топливо (дизель, отработанное масло, топочный мазут).

Воздуховоды.

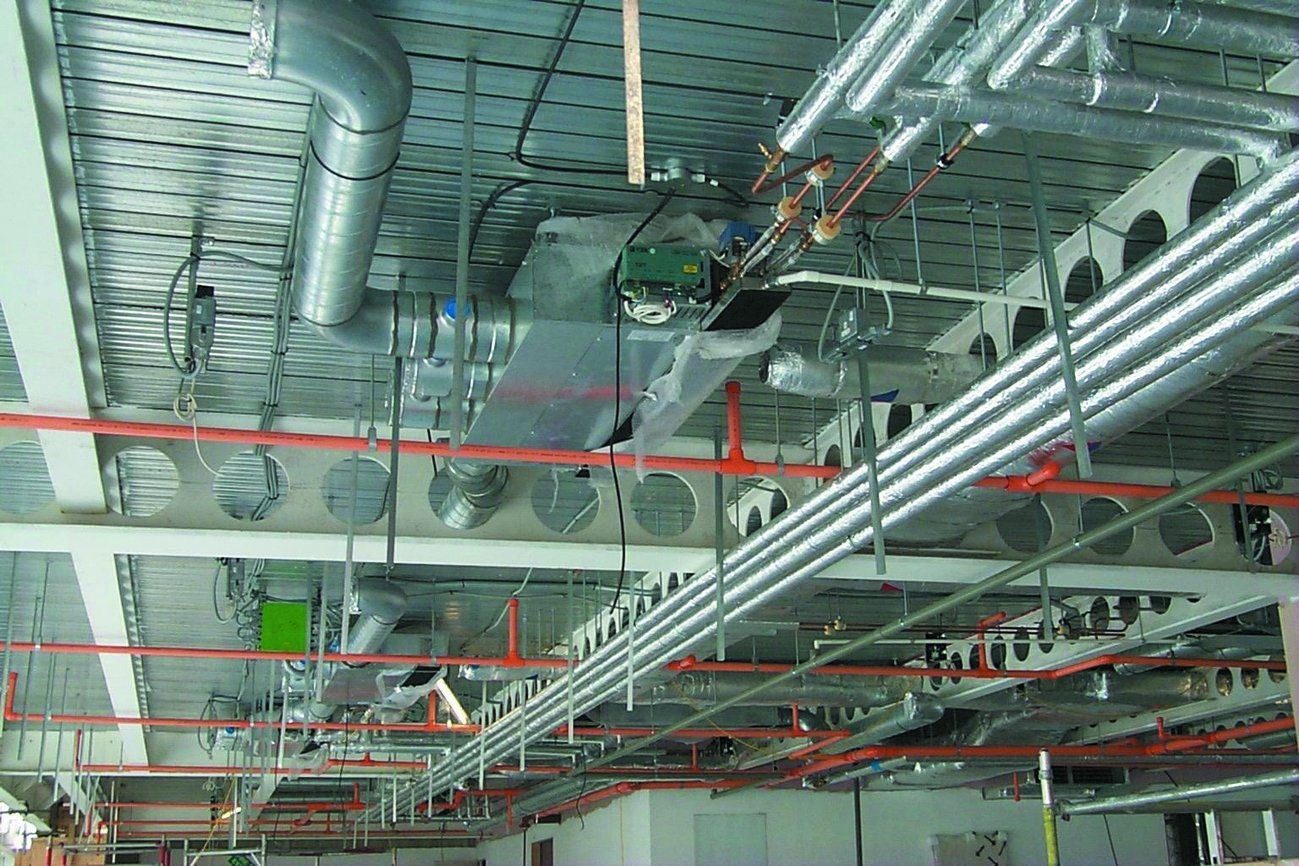

Воздуховоды - эта та часть системы отопления торгового центра, за счет которой происходит распределение нагретого воздуха внутри помещения. Отчасти, эта система воздуховодов внешне напоминает систему воздуховодов вентиляционной системы. Нагретый теплогенератором воздух с помощью встроенного вентилятора поступает в систему воздуховодов, где затем распределяется внутри помещения.

Конечные точки (радиаторы, калориферы, тепловые завесы и воздуховоды).

Как мы и говорили в самом начале, системы отопления торговых центров в большинстве случаев представляют собой комбинированные системы отопления. Это связано с тем, что как правило не для всех помещений торгового центра подходит радиаторное отопление, и использование воздушного отопления в некоторых узлах просто необходимо. Конечные точки излучающие тепло подбираются согласно площади отдельного помещения и необходимому температурному режиму помещения. В случае водяного отопления - это радиаторы, в случае комбинированного (воздушно-водяного) отопления - это калориферы или тепловые завесы, в случае же воздушного отопления - это воздуховоды, по которым происходит распределение теплого воздуха внутри торгового центра.

P.S. Наша компания имеет успешный опыт реализации проектов по устройству систем отопления зданий коммерческого назначений (нежилых помещений, торговых центров, больших помещений). Мы будем рады помочь Вам создать качественные и долговечные инженерные коммуникации Ваших зданий и сооружений.

Виды отопления

Водяное отопление

Водяное отопление может применяться в торговых центрах, в отдельно стоящих или встроенных магазинах. Источником тепла для водяной системы отопления может служить ТЭЦ, снабжающая теплоэнергией целый район, или местная котельная. В котельной центральное место занимает сам котёл. По системе трубопроводов горячая вода подаётся к приборам отопления.

В качестве отопительных приборов можно использовать радиаторы и конвекторы. Традиционная система отопления может быть дополнена системой водяного тёплого пола. Тёплый пол обычно устанавливают в местах отдыха покупателей и игровых площадок для детей в крупных торговых комплексах, в холлах магазинов, для подогрева ступеней крыльца, чтобы избежать их обледенения.

Если кондиционирование магазина планируется осуществлять при помощи системы «чиллер-фанкойлы», то возможно её использование в холодный период года для отопления. Для этого необходим чиллер с функцией теплового насоса. Ещё один вариант – возможность подключения гидравлической системы кондиционирования к тепловому пункту здания. Таким образом, летом в фанкойлы будет поступать охлаждённая в чиллере вода (либо раствор антифриза), а на зиму система фонкойлов будет подключаться к тепловому пункту.

Воздушное отопление

Воздушное отопление применяется в торговых залах больших объёмов, особенно при высоких потолках. Воздух нагревается в приточных установках центральных систем кондиционирования и поступает по системам воздуховодов в помещения. Такое отопление может работать совместно с водяным. Теплоёмкость воздуха сравнительно мала, поэтому для обогрева требуются довольно большие объёмы воздуха. Для экономии энергоресурсов в системах воздушного отопления применяют рециркуляцию (часть воздуха из помещений смешивается с наружным воздухом и раздаётся по приточным воздуховодам). В тёплый период года такая система может быть применена для кондиционирования торговых залов. Для этого вентиляционные установки должны быть оборудованы секциями для охлаждения воздуха, а объём поступающего наружного воздуха должен быть не менее 20-30 м ³ /ч. Рециркуляцию не допускается применять в торговых залах магазинов, в которых присутствуют, например, пахучие вещества.

Для предотвращения поступления в магазин холодного воздуха зимой предусматривается установка воздушно-тепловой завесы у входа с улицы или в тамбуре. Завеса создаёт плоский мощный поток воздуха, разделяющий зоны с разной температурой по обе стороны открытых входных дверей. Воздушно-тепловые завесы могут быть водяными или электрическими.

Электрическое отопление

Электрическое отопление находит своё применение, как правило, в небольших магазинах, при сложностях или невозможности организации водяного отопления. При отоплении электричеством могут использоваться электроконвекторы, которые легко монтируются на стену и имеют современный внешний вид. Масляные радиаторы и тепловентиляторы незаменимы для отопления небольших торговых павильонов и палаток, для которых электросеть является единственным энергоносителем. Инфракрасные обогреватели, напротив, могут быть использованы для отопления торговых залов больших объёмов.

Для отопления магазина можно также применять систему электрический тёплый пол. В этом случае в пол укладывается специальный электрокабель, а не змеевик из труб. Электрический тёплый пол более прост в установке и обслуживании, чем водяной, т.к. не требует циркуляционного насоса, смесительного узла, балансировочной арматуры и т.д. Существенным его недостатком является относительно высокая стоимость электроэнергии.

Для отопления магазина в межсезонье можно использовать кондиционер c функцией теплового насоса, т.е. способный работать в обратном цикле: переносить тепло с улицы в помещение. Подобные модели есть практически у каждого производителя кондиционеров. Этот способ наиболее эффективен при температуре наружного воздуха +3-5 ^o С. При таких условиях показатель преобразования электроэнергии в тепло равен 2,2-2,6, т.е. при затрате, например, 100 Вт электроэнергии вырабатывается 220-260 Вт тела. При температуре наружного воздуха ниже 0 ^o С показатель преобразования приближается к единице, т.е. становится близким к режиму прямого использования электроэнергии для нагрева воздуха.

Надо сказать, что решение вопроса отопления магазина – дело индивидуальное и многовариантное. Поэтому лучше всего решать данный вопрос с помощью профессионалов. Не стоит экономить на проектных и монтажных работах, а также на качестве оборудования и комплектующих. Подобное снижение капитальных затрат может обернуться в последствии не запланированными тратами или не удовлетворительной работой инженерных систем.

Проектирование и монтаж отопления ТЦ

Разработка проекта начинается с расчета тепловых потерь. Он производится с учетом всех существенных особенностей, включая:

• архитектурные особенности и материал здания ТЦ;
• назначение помещений;
• предполагаемое количество посетителей и многие другие факторы.

Расчет позволяет определить необходимую тепловую мощность для обогрева всего здания и его отдельных помещений.

На основании расчетных данных производится выбор оптимального варианта теплоснабжения, выполняется подбор оборудования, разрабатываются схемы радиаторных сетей, воздуховодов и т.д. При этом также учитываются необходимые температурные условия, которые могут требоваться для хранения определенных видов товаров. При выборе оборудования и комплектующих, а также при разработке схемы системы отопления торгового центра очень важно учитывать особенности интерьера. Поэтому проект отопления должен разрабатываться согласованно с дизайн-проектом.

Монтажные работы предусматривают поставку на объект всего оборудования и комплектующих системы с их последующей установкой. Монтаж должен выполняться в строгом соответствии с проектом. При этом большое значение имеет профессионализм исполнителей. Это связано с тем, что ошибки, допущенные на стадии монтажа, значительно снижают эффективность работы системы и удобство ее эксплуатации. Более того, они могут стать причиной аварийных ситуаций, которые приводят к значительным материальным убыткам.
