То, насколько комфортно будет находиться в жилом здании, зависит во многом от того, тепло в нем или нет. Температура воздуха в городской квартире – один из важнейших факторов формирования оптимального микроклимата. Но для разных комнат нормы температуры разные. Поэтому в данной статье будут рассмотрены нормы отопления жилых помещений и основные причины, вызывающие недостаточный прогрев.

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

Что понимается под нормой отопления?

Под нормой понимается температурный диапазон, при котором не происходит активация компенсационных механизмов согревания либо охлаждения. Надо отметить, что большинство людей чувствуют себя комфортно, когда температура находится в диапазоне от +21 до +25 градусов.

Для разных групп населения данный показатель несколько отличается. Например, согласно исследованиям, оптимальная температура воздуха в квартире для детей и женщин составляет +23-25 градусов. А для мужчин эти значения немного ниже и находятся в пределах +21-23 градуса. Психологи и специалисты-гигиенисты выявили нормативы отопления в квартире, при которых человек чувствует себя лучше всего – это 18-24 градуса выше нуля. Поэтому минимально возможной температурой в помещении является +18 градусов.

Именно при этой величине человек может долгое время находится в доме без верхней одежды и без ущерба для своего здоровья. Регламентируются нормы отопления в квартире законодательно. В холодный период времени в жилых домах и квартирах должны поддерживаться определенные климатические параметры. Все это подробно прописывается в документации. По нормам происходит и расчет оплаты за отопление. В разных случаях нормы устанавливаются по-разному.

Поскольку параметры отопления в квартире зависят от трех факторов:

1. Климатических особенностей региона страны.
2. Вида отопления: централизованное либо автономное. В первом случае для расчета норматива во внимание принимается месторасположение квартиры. Например, угловая или нет. Учитывается и температура теплоносителя. Во втором же случае понятие нормы является несколько условным. Все зависит от комфортности проживания, отопительного котла.
3. Типа отапливаемого помещения.

Когда начинается отопительный период?

Рассматривая нормы включения отопления, становится понятным, что отопительный сезон начинается с того момента, когда среднесуточная температура за окном на протяжении 5 дней не превышает +8 градусов. Подача же тепла прекращается, если наружная температура воздуха находится выше отметки +8 градусов, и данная ситуация длится более пяти дней.

Как правило, отопительный сезон продолжается с середины октября и до начала апреля.

Но стоит отметить, что объекты социальной сферы, учебные заведения могут подавать заявки на запуск отопления ранее срока. Обычно за 1,5-2 месяца до начала отопительного периода осуществляется проверочный пуск отопления в городских домах. На всех подъездах расклеиваются объявления о сроках проведения проверочного запуска. Делается это с целью проверки исправности системы.

В указанное время жильцам квартир лучше остаться дома. Ведь во время пробного запуска может случиться протечка системы. В обязательном порядке проводят пусконаладочные работы системы отопления и после монтажа системы теплоснабжения либо ее ремонта и модернизации. Это позволяет проверить готовность инженерных систем. А также вывести их на нужные рабочие параметры.

Какие бывают виды систем отопления многоквартирного дома

В зависимости от монтажа теплогенератора или местоположения котельной:

1. Автономная система в квартире, где котел отопления монтируется в отдельном помещении или на кухне. Затраты на покупку котла, радиаторов и соответствующих материалов для разводки труб возвращаются быстро, так как такую автономную систему можно регулировать, исходя из собственных соображений относительно температурного режима в доме. Кроме того, индивидуальный трубопровод не теряет тепло, а наоборот – помогает отапливать помещения, так как проложен по квартире или по дому. Индивидуальный котел не нужно приспосабливать под реконструкцию централизованного отопления – один раз составленная и внедренная схема отопления будет работать всю жизнь. И, наконец, уже рабочую схему можно дополнить параллельно или последовательно включаемыми контурами, например, «теплым полом»;
2. Вариант индивидуального отопления, который рассчитан на обслуживание всего многоквартирного дома или целого жилого комплекса – мини-котельная. В качестве примера можно привести старые котельные, обслуживающие квартал, или новые комплексы для одного или нескольких домов на разных источниках энергии – от газа и электричества до солнечных батарей и термальных источников;
3. Централизованная схема отопления в многоэтажном доме – самое распространенное до сих пор рабочее решение проблемы.

Схемы отопления в зависимости от параметров рабочей жидкости:

1. Отопление на обычной воде, в трубах которого теплоноситель не нагревается выше 65-70⁰C. Это разработка из области низкопотенциальных систем, но чаще всего работают старые схемы с температурой рабочей жидкости, достигающей 80-105⁰C;
2. Отопление паровое, где в трубах перемещается не горячая вода, а пар под давлением. Такие системы уходят в прошлое, и сегодня практически не используются при доставке тепла и обогреве любых типов многоквартирных домов.

Исходя из схемы трубной разводки:

1. Самая распространенная — однотрубная система отопления многоэтажного дома, где и трубы подачи, и трубы обратки – это одна нитка теплотрассы. Такую схему до сих пор можно встретить в «хрущевках» и «сталинках», но на практике у нее есть большой недостаток: последовательно включенные в схему батареи или радиаторы не обеспечивают равномерного переноса тепла – каждый следующий обогревательный прибор будет немного холоднее, а последний радиатор в трубопроводе будет самым холодным. Для хотя бы примерно одинакового распределения тепла по помещениям каждый следующий в схеме радиатор необходимо оснащать бо́льшим числом секций. Кроме того, в однотрубной схеме отопления в пятиэтажном доме нельзя использовать радиаторы, не соответствующие расчетным параметрам, и приборы для регулировки отдачи тепла – клапаны и т.д. регулирования;

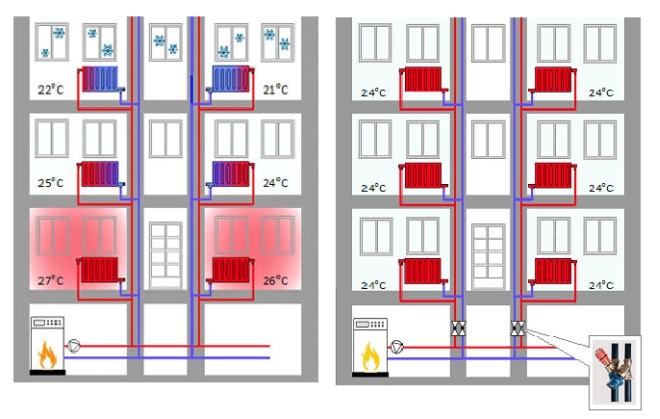

2. Схема «Ленинградка» — более совершенное решение, но по той же однотрубной схеме. В этой схеме есть байпас (трубная перемычка), которая может подключать или отключать дополнительные обогревательные приборы, тем самым регулируя теплоотдачу в помещении;

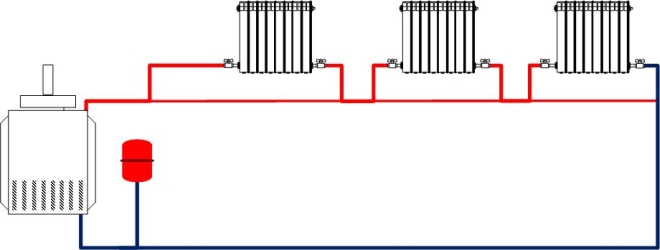

3. Более совершенная двухтрубная система отопления в многоквартирном доме начала свое существование со строительства зданий по проекту так называемой «брежневки» — панельного дома. Подача и обратка в такой схеме работают раздельно, поэтому температура рабочей жидкости на входах и выходах квартир 9 этажного дома всегда одинакова, как и в радиаторах или батареях. Еще один плюс – возможность монтажа на каждом обогревательном приборе регулирующего автоматического или ручного клапана;
4. Лучевая (коллекторная) схема – последняя разработка для нетипового жилья. Все обогревательные приборы включены параллельно, а с учетом того, что это — закрытая система оо в многоквартирном доме, трубную разводку можно сделать скрытой. При реализации лучевой схемы все регулировочные устройства могут ограничивать или увеличивать подачу тепла дозировано.

Горячее водоснабжение в системах отопления

ГВС в многоэтажных домах обычно является централизованным, при этом вода нагревается в котельных. Подключают горячее водоснабжение от контуров отопления, причем и от однотрубных, и от двухтрубных. Температура в кране с горячей водой по утрам бывает теплой или холодной, что зависит от количества магистральных труб. Если имеется однотрубное теплоснабжение многоквартирного дома высотой в 5 этажей, то при открытии горячего крана сначала в течение полминуты из него пойдет холодная вода.

Причина кроется в том, что ночью редко кто из жильцов включает кран с горячим водоснабжением, и теплоноситель в трубах остывает. В результате наблюдается перерасход ненужной остывшей воды, поскольку она сливается напрямую в канализацию.

В отличие от однотрубной системы в двухтрубном варианте циркуляция горячей воды происходит непрерывно, поэтому вышеописанной проблемы с ГВС там не возникает. Правда, в некоторых домах через систему горячего водоснабжения закольцовывают стояк с трубами – полотенцесушителями, которые даже в летнюю жару горячие.

Многих потребители интересует проблема с ГВС после того, как завершился отопительный сезон. Иногда горячая вода пропадает на длительное время. Дело в том, что коммунальные службы обязаны соблюдать правила отопления многоквартирных домов, согласно которым необходимо производить постотопительные испытания систем теплоснабжения (прочитайте также: “Акт гидравлического испытания системы отопления и трубопроводов “). Такая работа не выполняется быстро, особенно если обнаружатся повреждения, которые нужно устранить.

В летний период испытаниям подвергается вся система, обеспечивающая центральное отопление в многоквартирном доме. Коммунальные службы проводят текущие и капитальные ремонтные работы на теплотрассе, отключая при этом на ней отдельные участки. Накануне предстоящего отопительного сезона отремонтированная тепловая магистраль повторно подвергается испытаниям (подробнее: “Правила подготовки к отопительному сезону жилого дома “).

Особенности подачи тепла в многоквартирном доме, детали на видео:

Радиаторы для систем отопления многоэтажек

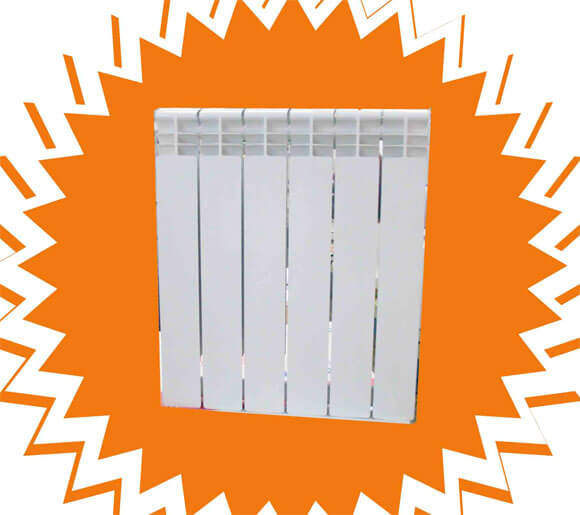

Привычными для многих жильцов многоэтажных домов являются чугунные радиаторы, которые ранее использовались не один десяток лет. При необходимости заменить такую отопительную батарею ее демонтируют и устанавливают аналогичную, которую требует система отопления в многоквартирном доме. Такие радиаторы для централизованных отопительных систем считаются лучшим решением, поскольку они без проблем выдерживают достаточно высокое давление. В паспорте к чугунной батарее указываются две цифры: первая из них говорит о рабочем давлении, а вторая обозначает испытательную (опрессовочную) нагрузку. Обычно это значения – 6/15 или 8/15.

Чем выше жилой дом, тем больше величина рабочего давления. В девятиэтажных зданиях оно достигает 6-ти атмосфер, таким образом, чугунные радиаторы для них подходят. Но когда это 22-этажный дом, то для рабочего функционирования централизованных систем отопления потребуется 15 атмосфер. В таком случае нужны стальные или биметаллические отопительные приборы.

Специалисты не рекомендуют использовать при централизованном отоплении алюминиевые радиаторы – они не способны выдержать рабочего состояния водяного контура. Также профессионалы советуют владельцам недвижимости при проведении капитального ремонта в квартирах в случае замены батарей менять трубы развода теплоносителей на ½ или ¾ дюйма. Обычно они находятся в плохом состоянии и вместо них желательно ставить изделия экопласт.
У некоторых видов радиаторов (стальных и биметаллических) водотоки уже, чем у чугунных изделий, поэтому они забиваются и в дальнейшем теряют мощность. Поэтому в месте подачи теплоносителя в батарею следует установить фильтр, который обычно монтируют перед водомером.

Устройство централизованной системы отопления и принцип работы ее узлов в многоквартирном доме

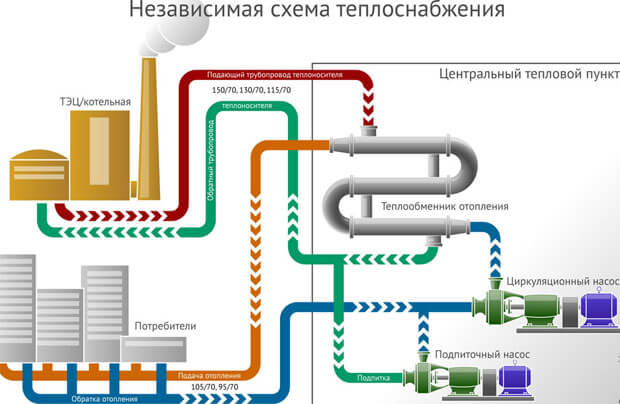

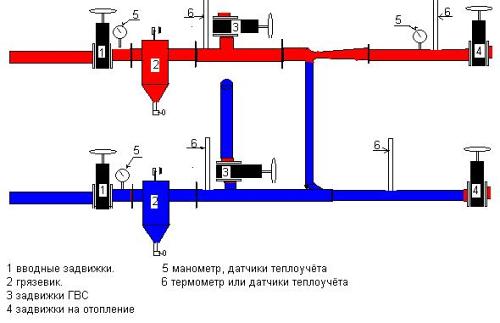

Понятно, что для обеспечения теплом многоквартирного дома его нужно подключить к теплосети, идущей от котельной или ТЭЦ. Для этих целей в ведущих к зданию трубах устанавливают входные задвижки, от которых запитан один или два тепловых узла.

После задвижек, как правило, устанавливаются грязевики, предназначенные для осаждения образующихся в трубопроводе при длительном контакте с горячей водой окислов и солей металлов. К слову, эти устройства позволяют продлить срок безремонтной работы системы отопления.

Далее в домовом контуре расположены врезки горячего водоснабжения: одна на подаче, вторая на обратке. Как известно, центральное отопление функционирует на перегретой воде (температура теплоносителя с ТЭЦ составляет 130-150 0С, а чтобы жидкость не превращалась в пар, в системе создается давление 6-10 кгс). Поэтому в холодный период года ГВС подключается с обратки, где температура воды не превышает обычно 70 0С. В летний период, когда температура теплоносителя в теплосети относительно низкая, горячее водоснабжение подключается с подачи.

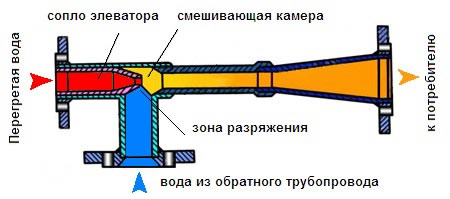

После задвижек ГВС находится самый главный узел системы – элеватор отопления, основное предназначение которого заключается в охлаждении перегретой (поступающей с ТЭЦ) воды до нормативных показателей, необходимых для подачи непосредственно к отопительным приборам многоквартирного дома.

Это устройство состоит из стального корпуса, в котором расположено сопло, из которого поступающая с теплоэнергоцентрали вода выходит с пониженным давлением и высокой скоростью. В результате этого создается разрежение, вызывающее подсос теплоносителя из обратки в элеватор, где и происходит смешивание воды, т.е. изменение ее температуры.

Следует отметить, что регулирование системы отопления, т.е. определение реального перепада температур в ней, а также уровня нагрева рабочей водяной смеси и, соответственно, отопительных приборов, осуществляется изменением диаметра сопла элеватора.

За элеватором обычно расположены задвижки на отопление подъездов или многоквартирного дома в целом.

Домовые задвижки позволяют подключать и отсекать отопительный контур здания от теплоцентрали: зимой они открыты, летом перекрываются.

Далее центральное отопление предусматривает монтаж так называемых сбросов, представляющих собой вентили для перепускания или осушения системы. Иногда их соединяют с трубопроводом холодного водоснабжения с целью заполнения радиаторов водой в летний период.

В последние годы в соответствии с требованиями по обязательной установке приборов учета, на вводе в подъезды или дом устанавливаются теплосчетчики.

Современные способы обогрева квартиры

Теперь не только владельцы частных домов могут себе позволить самостоятельно решать, как обогревать свое жилье, но и жители многоэтажных домов.

Новые проекты отопления многоквартирных домов предлагают: воздушный обогрев при помощи котла или ТЭН. Он подойдет, как схема отопления в 3-х комнатной квартире, например, но при площади не более 100 м2.

Его уникальность в том, что воздух в квартире не только прогревается, но и постоянно вентилируется. Его потоки, попадая через специальную решетку в теплообменник, фильтруются, нагреваются и подаются в помещения.

Стоит подобная система дорого и требует дополнительной установки увлажнителя, если нет встроенной, но в дальнейшем расходы себя оправдывают.

Водяное отопление в квартире установить практически невозможно, так как при централизованной системе обогрева здания на это просто не дадут разрешение. Для этого типа отопления важно правильно выбрать насос. Чаще всего используют газовые или электроприборы. Например, если выбирается схема отопления однокомнатной квартиры газовым котлом, то перед его покупкой стоит сделать расчеты мощности с учетом площади помещения, количества окон и возможных источников теплопотерь.

Обогрев при помощи электричества по-прежнему популярен. Для этого применяются конвекторы и теплые электрические полы, которые хорошо показали себя многолетней эксплуатацией. Когда-то они считались роскошью, а сегодня – это легкодоступные системы, которые даже можно монтировать самостоятельно.

Наиболее инновационные системы отопления квартиры – это инфракрасные полы, которые еще называют «умными». Они не только качественно нагревают помещения, используя для этого инфракрасные волны, но и регулирую весь процесс.

Делая вывод, можно сказать, что система отопления в многоэтажном здании распределяется:

• по виду теплоносителя;
• по тому, откуда идет тепло: поквартирное, индивидуальное и централизованное отопление;
• по схеме подключения батарей;
• по разводке – верхней или нижней.

При выборе схемы инженеры ориентируются на количество этажей в здании и месторасположения магистрали. Все чаще современные высотки перестают пользоваться центральным отоплением, позволяя жильцам самостоятельно принимать решение, как обогреваться зимой.
