Вентиляция в любом помещении – это два взаимосвязанных процесса, как вдох и выдох: сначала приток, потом вытяжка. Но если приток или вытяжка работают неправильно, то дыхание сбивается, и не только в переносном смысле: нам по-настоящему становится трудно дышать от духоты. Свежего воздуха не хватает.

В зависимости от того, в чем заключается корень проблемы, существует несколько способов ее решить. Если затруднен приток, то необходима приточная вентиляция, если не работает вытяжка, то вытяжная. А если трудности обнаружились и с тем и с другим, то понадобится организовать приточно-вытяжную систему вентиляции. Как определить, что Вам нужно и придется ли купить дорогую и громоздкую приточно-вытяжную установку?

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

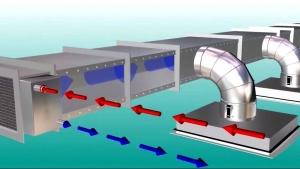

Принцип работы приточно-вытяжной системы

На первый взгляд может показаться, что приточно-вытяжная система вентиляции очень сложная, однако на самом деле она простая. В ней по всему дому прокладываются специальные каналы, по которым поступает воздушный поток в помещение, а также прокладываются вытяжные каналы. На улице устанавливается специальный вентилятор, который обеспечивает поступление воздуха.

В самом помещении устанавливается специальный конвектор, который не только очищает уличный воздух, но также в зависимости от времени года и внутренней и наружной температуры, также может его либо нагревать, либо остужать, до такого уровня, который указывается при настройке.

Данная система имеет очень интересный принцип работы. В ней воздух принудительно нагнетается в комнату при помощи мощного вентилятора. В результате чего, создается перепад давления и «старый» воздух, пытаясь саморегулировать этот дисбаланс, выходит на улицу через специальные вытяжные каналы.

Говоря о данной системе, следует четко понимать, о каком доме идет речь, так как ее монтаж в частном доме существенно отличается от многоквартирного дома. Так, например, в частном доме хозяин может индивидуально проложить все необходимые вентиляционные каналы, в то время как в многоэтажном доме она чаще всего единственная обеспечивающая вентиляцию всего дома. Таким образом, можно сказать, что она общественного назначения. Тем не менее, никто не запрещает установить у себя в квартире индивидуальную приточно-вытяжную систему.

В этой системе очень интересно устроен способ фильтрации уличного воздуха. При этом основной фильтр производит фильтрацию при помощи ультрафиолетовой лампы, кроме этого дополнительно можно установить сантониновый или поролоновый фильтр.

Вытяжная вентиляция

Начинать диагностику проще всего с вытяжной вентиляции, которая есть во всех многоквартирных домах. От нее зависит, насколько хорошо душный и грязный воздух выводится из помещения. Чтобы проверить вытяжную вентиляцию, поднесите тонкую полоску бумаги (например, газеты) к вытяжному отверстию. Если бумагу притягивает к нему, то все в порядке. Если нет, то силы тяги не хватает. Во многих случаях проблему можно решить вытяжным вентилятором. Цена такой вытяжной вентиляции доступна: 1 000 – 5 000 рублей.

Приточная вентиляция

Если с вытяжной вентиляцией все в порядке, то у Вас отпадает необходимость покупать дорогостоящую приточно-вытяжную вентиляцию с воздуховодами: останется только решить проблему с притоком.

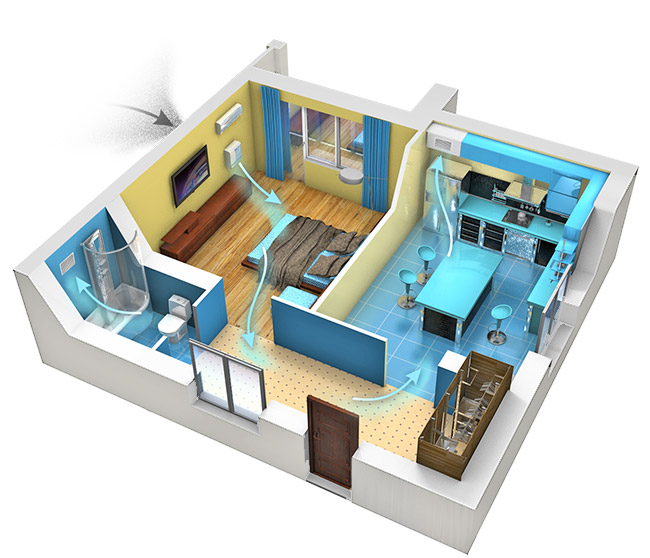

Без бризера

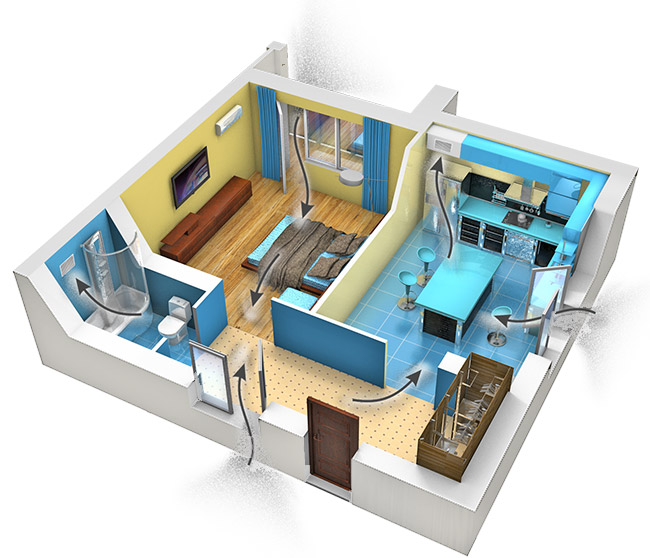

С бризером

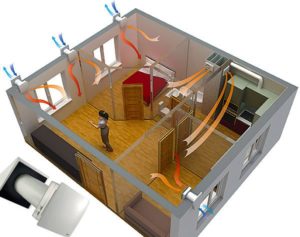

Сделать это быстро и эффективно может бризер – компактная приточная вентиляция, бытовое устройство, которое подает воздух в комнату. Производительности прибора достаточно, чтобы обеспечить свежим воздухом помещение до 40 м2. Кроме того, он очищает нагнетаемый воздух при помощи трех фильтров: фильтра от крупной пыли F7, фильтра от мелкой пыли НЕРА Н11 и адсорбционно-каталитического фильтра от газов и запахов. Бризер подогревает входящий воздух до заданной пользователем температуры. С бризером возможна автоматизация приточно-вытяжной вентиляции: прибор подключается к системе умного микроклимата MagicAir и управляется в автоматическом режиме.

Бризер как часть приточно-вытяжной системы

Приточно-вытяжная установка представляет собой «шкаф» с вентиляционным оборудованием. Обычно его ставят на балкон или в кладовку: такая система занимает много места и ощутимо шумит, поэтому рекомендуется размещать ее вне жилых помещений. Для воздуховодов тоже потребуется место: потолок занижается на 20-25 см.

Бризер можно установить на любой стене: он компактный и поместится в любой комнате. Монтаж прибора занимает всего один час и не портит ремонт. Не будет пыли и грязи. По своей функциональности система из бризера и приточного вентилятора не уступает приточно-вытяжной установке, а по возможности адаптироваться к нуждам конкретного владельца даже выигрывает.

Еще один важный фактор – цена приточно-вытяжной вентиляции. В случае с приточно-вытяжной установкой она тем выше, чем компактнее оборудование. Приточно-вытяжная вентиляция такого типа для трехкомнатной квартиры может стоить 170 000 – 200 000 рублей.

Виды вентиляционных систем

Вентиляция помещения бывает нескольких видов:

1. Естественная – так называемая вентиляция с естественным побуждением. Функционирует за счет разницы температуры и давления внутри и снаружи помещения.
2. Принудительная — приток и отток воздушных масс происходит за счет механических приборов (вентиляторов).
3. Комбинированная – только приток или отток воздушных масс происходит за счет механических приборов (вентиляторов).

Принцип действия естественного типа вентиляции представляет собой приток чистого воздушного потока и отток уже загрязненного и насыщенного углекислым газом воздуха без использования механических средств. Поступление нового воздуха осуществляется через окна, форточки и открытые двери балкона. Вытяжка отработанного — через вентлюки, расположенные в санузлах, кухне и кладовках.

В небольших жилых помещениях естественной вентиляции вполне достаточно. Для многокомнатной квартиры или загородного 2- или 3-этажного дома потребуется установка принудительной приточно-вытяжной вентиляционной системы.

Чтобы понять, нужно ли модифицировать естественную вентиляцию, необходимо обратить внимание на определенные показатели наличия плохого воздухообмена и разобраться, что требуется усилить — приток или отток воздуха. Часто необходимо сделать принудительным как поступление воздуха, так и его вытяжку.

Существует несколько признаков, свидетельствующих о том, что в квартире недостаточно хорошо функционирует вентиляция:

• повышенная влажность в летний период
• низкая влажность в зимнее время года
• на кухне, в санузле появляется плесень на стенах
• чувствуется постоянная духота
• воздух имеет запах пищи или канализационных стоков

Если обнаружены хотя бы несколько из вышеперечисленных факторов, то установка принудительной системы вентиляции является обязательной для данного помещения. Она поможет избавиться от различных заболеваний дыхательной системы всех жильцов дома или квартиры, наличия повышенного уровня углекислого газа, скопления неприятных запахов, развития патогенных микроорганизмов.

Достоинства принудительной (механической) приточно-вытяжной системы вентиляции:

1. Качественная фильтрация воздуха.
2. Увлажнение и ионизация частиц.
3. Процесс как подогрева, так и охлаждения воздуха.

Особенности естественной приточно-вытяжной вентиляции

В отличие от конструкций с искусственной генерацией, системы естественной вентиляции используют существующие воздушные потоки из жилых комнат к кухне и санузлу. Движение происходит по коридорам, которые выступают проточными пространствами. Обустроить такую вентиляцию можно даже внутри домов с нестандартной планировкой.

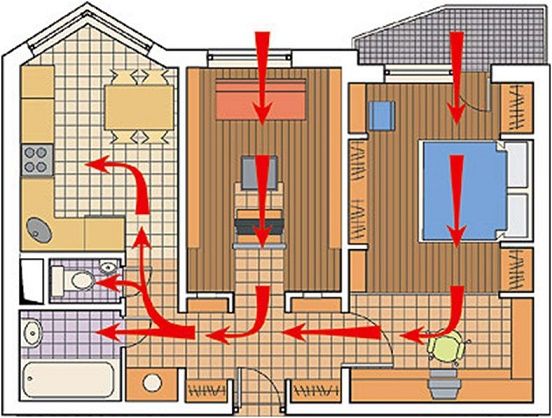

Общее движение воздуха не меняется

Главный вентиляционный узел размещают на верхней центральной части дома. При прокладке труб учитывают, что чистый воздух должен поступать внутрь жилых комнат, а выводиться через подсобные помещения и кухню. Приточные воздуховоды располагают на границе жилых комнат, а вытяжные элементы внутри подсобки, санузла, кухни.

Диффузоры (наружная часть воздуховода) изготавливают из пластмассы, тонкого листового металла. Они выполняют роль распределителя чистого воздуха и вывод отработанного. Внешний выход трубопровода размещают выше, чем устроена крыша. Это предотвращает вторичный забор отработанной массы.

Особенности принудительной приточно-вытяжной вентиляции

Функционирование этой системы основано на взаимодействии с двумя различными воздушными потоками, которые проводятся через установленные воздуховоды. В зависимости от мощности и пропускной способности задействованных механизмов обрабатывается заданный объем воздушных масс.

Все рабочие узлы и оборудование располагаются внутри единого корпуса, который можно собирать в любом удобном месте: на наружной стене, чердаке или мансарде.

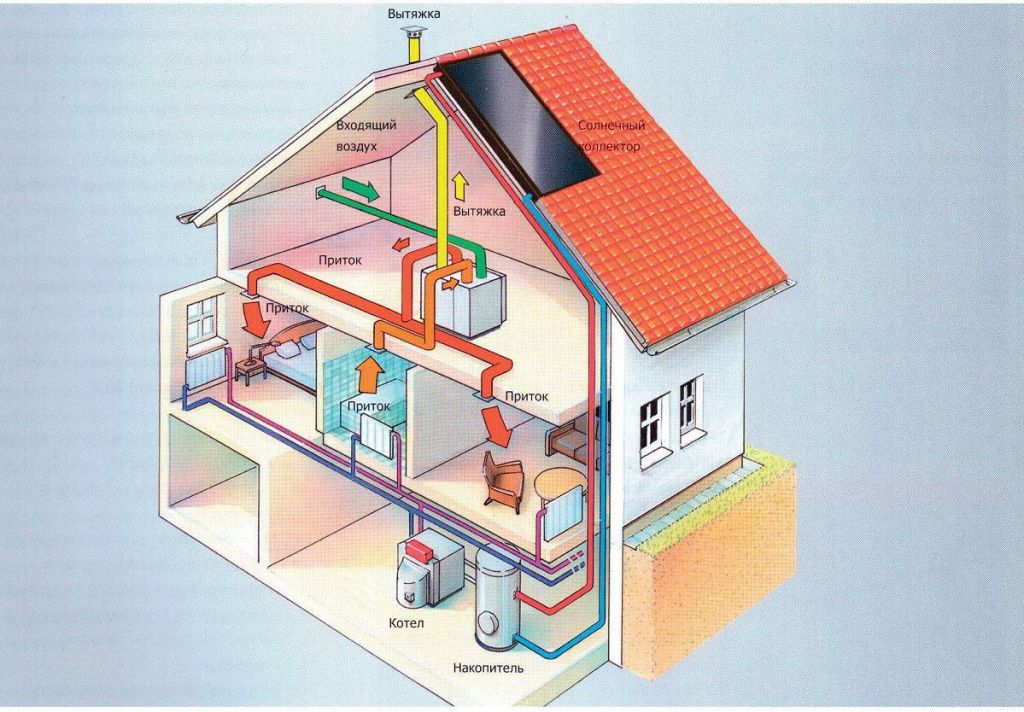

Приточно-вытяжной блок вентиляции, установленный на чердаке

В зависимости от дополнительного оборудования, приточно-вытяжная вентиляция может выполнять следующие функции:

• повышение влажности воздуха;

• насыщение ионами;

• охлаждение либо нагрев воздушной массы;

• очищение, фильтрация, устранение вредных микроорганизмов.

Современная приточно вытяжная система вентиляции в составе модуля имеет рекуператор – теплообменную камеру, где встречающиеся потоки воздуха обмениваются энергией. У нагретого выходящего воздуха отбирается тепло и отдается поступающему воздуху (или наоборот, если летом в помещении работает кондиционер).

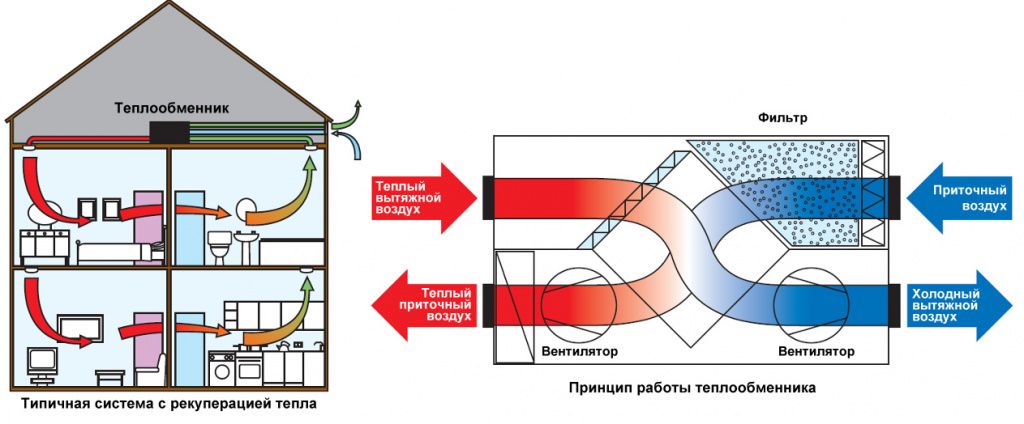

Принцип работы рекуператора

Цикл работы вентиляции с двумя контурами и рекуператором состоит из следующих этапов:

1. теплый воздух из помещения проводится через рекуператор, нагревая установленный в нем теплообменник;

2. «отработанный» воздух удаляется наружу;

3. осуществляется забор чистого прохладного воздуха извне и проводится через нагретый теплообменник рекуператора, отбирая у него тепло;

4. свежий нагретый воздух подается в помещение.

Для расширения функционала конструкцию дополняют фильтр-системами, автоматическими таймерами, блоками контроля, поддонами для сбора конденсата, блоками управления, датчиками, шумоглушителями.

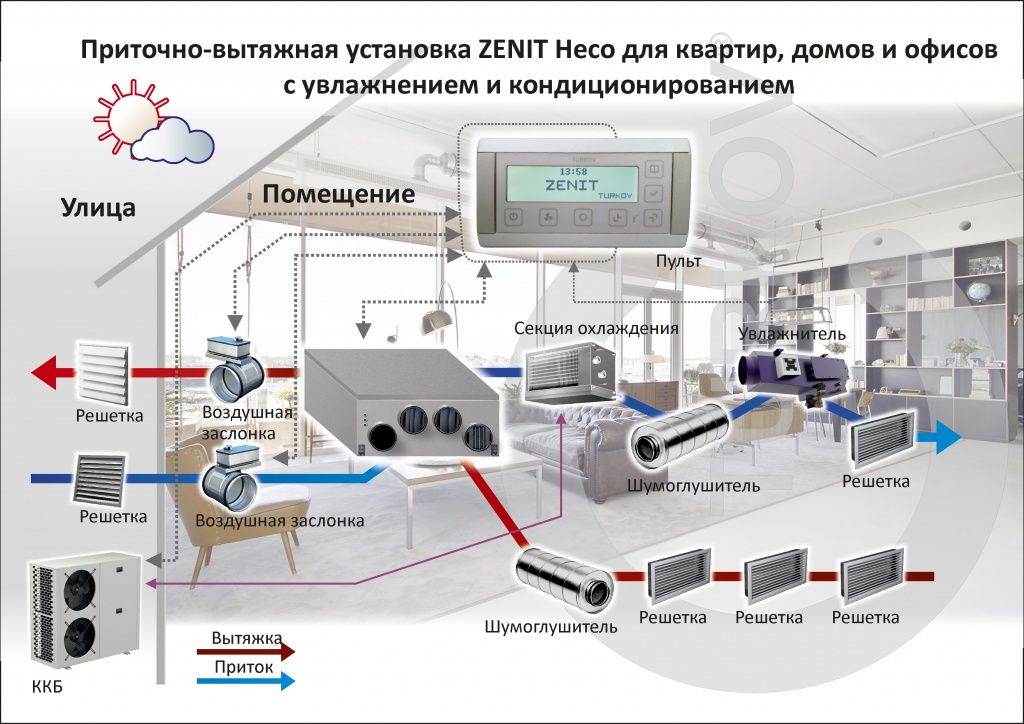

Схема приточно вытяжной вентиляции с системой автоматизации

Главными принципами работы вентиляции такого типа является экономичность и результативность. К основным преимуществам относят:

• простой монтаж и обслуживание приточно-вытяжной вентиляции;
• качественную очистку входных воздушных масс;
• целостность блоков;
• модульность конструкции.

Приточно-вытяжная вентиляция. Плюсы и минусы

Эта система принудительного вентилирования представляет собой сбалансированное объединение приточного и вытяжного видов очистки воздуха. Принцип устройства простой и базируется на нагнетании свежего воздуха извне с одновременным отводом такого же объема загрязненного воздуха.

К недостаткам приточно-вытяжной вентиляции относится:

• высокая стоимость;
• сложная схема циркуляции воздушных масс;
• необходимость отдельного помещения для установки основного оборудования;
• уровень шума;
• увеличение энергозатрат.

Но эти особенности запросто компенсируются теми преимуществами, которые дает приточно-вытяжная вентиляция. К неоспоримым достоинствам этой системы вентиляции можно отнести:

• высокое качество очистки воздуха в помещении и постоянное его поддержание на комфортном для человека уровне;
• сама система вентилирования выполнена из экологически безопасных материалов и компонентов, оснащена несколькими фильтрами для качественной очистки воздуха;
• наличие электронных датчиков, способствующих автоматическому определению степени очистки поступающего воздуха;
• абсолютная безопасность данной системы.
