Проектирование системы осушения

• Почему проектирование системы осушения необходимо?
• Расчет интенсивности испарения

Осушение воздуха – самый простой и эффективный способ регулировать уровень влажности в помещении. С помощью осушителя можно улучшить функции вентиляции, увеличить срок эксплуатации здания в целом, избавиться от запотевания окон, предупредить порчу имущества и мебели от грибка и плесени.

«Критический» период повышенной влажности приходится как раз на межсезонье, когда на улице еще достаточно холодно и сыро, а в домах отключают центральное отопление. Осенью, весной и летом, когда отопление не функционирует, и батареи не сушат воздух, уровень влажности может подниматься до 90%. Тогда как зимой он обычно не превышает 50%. Особенно страдают от повышенной влажности владельцы частных домов, квартир на первых и в полуподвальных этажах, угловых квартир с неутеплёнными стенами. Если же вблизи расположен открытый водоем или бассейн, уровень влажности будет еще выше.

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

Проектирование выполняется согласно архитектурно-строительным и технологическим чертежам, техническому заданию заказчика, действующим нормативным документам и климатологическим данным. Мы рассмотрим и воплотим любые отвечающие нормам пожелания заказчика к проекту.

Во время разработки проекта наши специалисты могут проводить согласования с архитекторами, строителями, дизайнерами и надзорными органами.

Этапы проектирования вентиляционных систем с воздушным осушением, которые мы выполняем:

• разработка технического задания;
• разработка решения по системе вентиляции с осушением воздуха;
• разработка проектной документации;
• подбор требуемого оборудования и материалов с учетом пожелания заказчика по стоимости и качеству;
• согласование проекта;
• авторский надзор за проведением монтажных работ.

Виды систем осушения воздуха, по которым мы можем предоставить услуги проектирования:

• осушение воздуха ассимиляционного типа;
• осушение воздуха конденсационного типа;
• осушение воздуха адсорбционного типа.

Конструкции осушителей воздуха:

• моноблочные бытовые и промышленные осушители;
• канальные осушители.

Почему проектирование системы осушения необходимо?

Имея правильно спроектированную систему вентиляции и осушения и предусмотрев надлежащую теплоизоляцию здания, можно добиться минимального испарения влаги с водной поверхности бассейна и, таким образом, предотвратить разрушение конструктивных элементов здания и создать комфортные условия для людей.

Допустимая максимальная влажность воздуха бассейна определяется степенью изоляции помещения и минимальной температурой наружного воздуха. Например, если параметры воздушной среды в помещении бассейна 30°С/55% RH, то точка росы будет равна 20°С. Поэтому при наружной температуре -10°С здание должно иметь очень хорошую теплоизоляцию, характеризующуюся величиной удельных потерь тепла U не менее 1 Вт/м2К (класс ТЗ).

При проектировании систем вентиляции очень важно учесть такие факторы, как подвижность воздуха и, особенно, распределение притока в помещении плавательного бассейна.

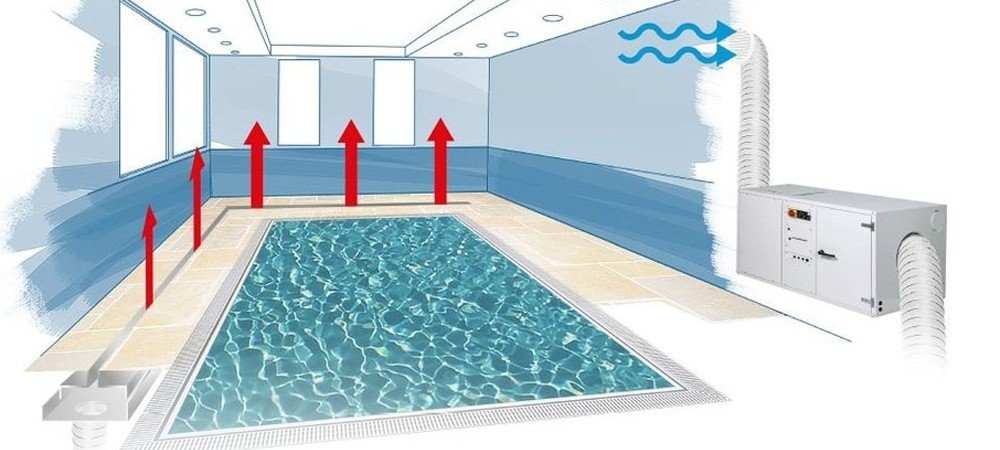

Подаваемый в помещение после обработки в систему воздух – сухой и теплый, поэтому выпадение влаги из него не происходит с такой же легкостью, как из застойного, уже охладившегося воздуха помещения. Следовательно, приточный воздушный поток, обладающий достаточно высокой скоростью, необходимо подавать вдоль стен и окон по периметру помещения, предпочтительно с трех сторон, а вытяжной влажный воздух следует забирать на более высоком уровне с четвертой стороны.

Желательно, чтобы непосредственно над водной поверхностью воздух был более или менее стационарным, так как высокая подвижность интенсифицирует испарение влаги.

Кроме того, в помещении бассейна необходимо поддерживать небольшое разрежение, чтобы снизить абсорбцию водяных паров наружными строительными конструкциями здания.

В целях обеспечения комфортности относительная влажность воздуха в помещении бассейна должна быть не выше 65% (точное значение определяется температурой в помещении и соответствует влагосодержанию 14.3 г/кг 9по стандарту Общества Немецких Инженеров VDI 2086).

При определении надлежащих параметров воздушной среды в бассейне следует учитывать проблемы, как снижения влажности, так и эксплуатационных расходов. Для минимального испарения влаги с поверхности воды необходимо, чтобы температура воздуха в бассейне всегда была выше температуры воды, причем, чем выше эта разница температур, тем меньше интенсивность испарения. Однако для обеспечения в совокупности наиболее экономичных и комфортных условий эта разница температур должна быть не более 2-3°С.

Как правило, параметры окружающего воздуха в помещениях общественных плавательных бассейнов 28°С/60% - 30°С/55% RH, а температура воды составляет 26-28°С. В лечебных бассейнах температура воды на 4-8°С выше.

Расчет интенсивности испарения

Испарение влаги с водной поверхности бассейна, с поверхностей сырых и мокрых материалов и предметов, используемых в помещении, а также испарения от самих купающихся — основной фактор, влияющий на влажность окружающего воздуха.

Интенсивность испарения главным образом зависит от площади водоема, температуры воды, влажности, температуры и подвижности воздуха, а также от активности купающихся. Для расчета интенсивности испарения существует достаточно много формул, но по сравнению с экспериментальными данными они дают завышенные значения.

Инфильтрация наружного воздуха через двери, окна и неплотности, частичная занятость бассейна в течение суток, хорошее качество воздухораспределения способствуют тому, что в реальных условиях требуется меньшая производительность осушения, чем по расчету. Кроме того, снижение влажности в помещении в большей или меньшей степени, что зависит от параметров воздушной среды в помещении, происходит за счет подачи приточного свежего воздуха.

Поскольку расчетные методы определения интенсивности испарения дают значительный запас по производительности осушения, то, применяя их, не следует делать каких-либо дополнительных допусков на случай экстремальных условий работы, поскольку это приведет только к необоснованному увеличению эксплуатационных расходов. Даже если в какой-то период времени и произойдет пиковое увеличение относительной влажности, эта ситуация будет лишь кратковременной, так как влажность постепенно снизится до нормального уровня.

Следует иметь в виду, что рассматриваемые в данном руководстве расчеты приводятся только в качестве примера, поскольку в разных странах применяются различные расчетные и эмпирические методы для определения интенсивности испарения.

Ниже приводятся два наиболее часто используемых варианта для расчета интенсивности испарения влаги в помещении плавательного бассейна. Выбор определяется национальными и местными требованиями.
