Цены на проектирование системы отопления

№	Название работы	Описание	Единица измерения	Стоимость в рублях
1	Проектирование системы отопления	Состав проекта: - техническая документация,  - подбор по теплотехническому расчету необходимой мощности радиаторов, - подбор надлежащих материалов и оборудования,   - схема разводки радиаторного отопления, - официальные сертификаты на устанавливаемое оборудование, - полная спецификация, - аксонометрическая схема,  - один выезд специалиста-проектировщика на объект.	м2	80
2	Проектирование системы напольного отопления	Состав проекта:  - техническая документация,  - подбор надлежащих материалов и оборудования,  - подбор мощности теплых полов по теплотехническому расчету,  - официальные сертификаты на устанавливаемое оборудование,  - схема напольного отопления,  - аксонометрическая схема,  - полная спецификация, - один выезд специалиста-проектировщика на объект.	м2	80
3	Проектировочные работы по системе водоснабжения	Состав проекта:  - техническая документация,  - подбор надлежащих материалов и оборудования,  - расчет водопотребления,  - официальные сертификаты на устанавливаемое оборудование,  - схема разводки водоснабжения,  - схема подключения полотенцесушителей,  - аксонометрическая схема,  - полная спецификация, - дополнительно  - один выезд специалиста-проектировщика на объект.	м2	50
4	Проектировочные работы по системе канализации	Состав проекта:  - техническая документация,  - подбор надлежащих материалов и оборудования,  - официальные сертификаты на устанавливаемое оборудование,  - схема разводки канализации,  - аксонометрическая схема с указанием необходимых уклонов,  - полная спецификация.	м2	50
5	Проектировочные работы по системе вентиляции	Состав проекта:  - техническая документация,  - подбор надлежащих материалов и оборудования,  - подбор мощности калориферов, - официальные сертификаты на устанавливаемое оборудование,  - схема разводки воздуховодов,  - аксонометрическая схема,  - полная спецификация, - характеристика отопительно-вентиляционного оборудования  - таблица воздухообменов помещений  - один выезд специалиста-проектировщика на объект.	м2	60-120
6	Проектировочные работы по системе кондиционирования	Состав проекта:  - техническая документация,  - подбор надлежащих материалов и оборудования,  - подбор мощности воздухоохладителей по избыточным тепловыделениям,  - официальные сертификаты на устанавливаемое оборудование,  - схема разводки теплоносителя и размещения оборудования,  - аксонометрическая схема,  - полная спецификация,  - один выезд специалиста-проектировщика на объект.	м2	70
7	Проект котельной	Состав проекта:  - теплотехнический расчет,  - техническая документация,  - подбор надлежащих материалов и оборудования котельной,  - подбор автоматики,  - официальные сертификаты на устанавливаемое оборудование,  - теплотехническая схема теплового пункта,  - расстановка оборудования в котельной (в плоскости),  - полная спецификация, - один выезд специалиста-проектировщика на объект.	компл.	от 7000
8	Проект слаботочных систем.	Состав проекта:  - техническая документация,  - подбор надлежащих материалов и оборудования,  - расчеты и планы питающих сетей,  - официальные сертификаты на устанавливаемое оборудование,  - поэтажные планы расположения оборудования и трасс прохождения кабелей,  - полная спецификация.	м2	70
9	Визуализация проекта котельной в 3D	Состав проекта: - визуализация помещения котельной с установленным оборудованием.	компл.	от 9600
10	Выезд проектировщика на объект	При заключении договора cумма идет в зачет оплаты проектных работ.		2100
11	Теплотехнический расчет	Расчет тепловых потерь здания.	м2	25
12	Перенос чертежей с бумажного носителя в электронный вид		м2	25

Если вы строите загородный дом или всерьез занимаетесь ремонтом существующего, уже на этапе планирования нужно позаботиться о том, как будет производиться обогрев помещений в холодное время года.

Правильное проектирование систем отопления в частном жилом строительстве – гарантия комфорта зимой, рационального использования ресурсов и эффективной работы оборудования.

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

Цели проектирования и исходные данные

Прежде чем приступить к проектированию отопления в доме, нужно чётко описать ряд поставленных задач. В общем случае проект должен давать развёрнутый ответ на вопросы такого порядка:

• какого типа будет система?
• какой мощности теплового агрегата будет достаточно, чтобы восполнить потери тепла в доме?
• как распределить генерируемое им тепло по всем помещениям?
• как разместить радиаторы и трубы, чтобы они не мешали расстановке мебели и прочим коммуникациям?
• как развести систему с минимальным вложением материалов?
• как обеспечить настройку системы для разных температурных режимов?
• как сделать систему отопления безопасной и простой в обслуживании?

Естественно, разработка проекта не может начаться, если об объекте проектирования ничего неизвестно. В первую очередь нужна описательная документация здания: планы этажей, срезы в разных плоскостях сечения, экспликация помещений с их площадью и кубатурой.

Вторая часть исходных данных касается теплотехнических свойств постройки. Необходимо уточнить температурный режим для каждой комнаты, посчитать теплопотери как среднего значения, так и в самую холодную пятидневку. При расчёте утечек тепла через ограждающие конструкции обязательно должны учитываться окна, двери, характер перекрытий и смежных помещений — методика описана в СНиП 23–02–2003 «Тепловая защита зданий». Согласно этим принципам ведения расчёта нужно определить как индивидуальные теплопотери в каждой комнате, так и их долю в общих потерях дома.

Разработка проекта отопления

Исходя из характеристик выбранного для установки оборудования, выполняется расчет его параметров и технология монтажа. Проект отопления включает схемы разводки контуров (при их наличии), объемы источников теплового потребления, конфигурацию расположения в доме, мощность и другие показатели.

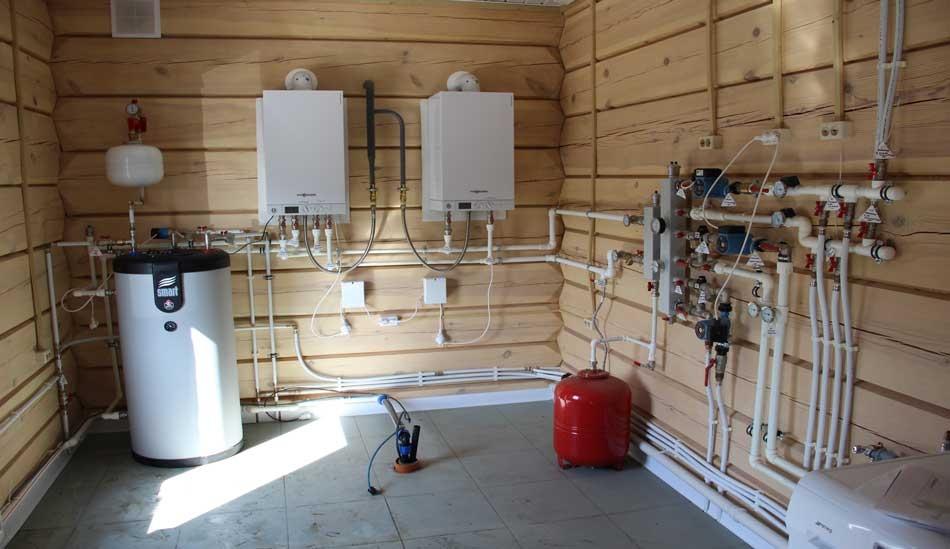

В современных коттеджах проектирование системы отопления обычно предполагает использование котлов. Они могут работать на водяном теплоносителе, электричестве, твердом топливе и других источниках. Готовый проект должен предоставить информацию по следующим пунктам:

• общая схема коммуникационной разводки;
• высотная схема коммуникационной разводки;
• сведения об используемых материалах;
• инструкция относительно выполняемых работ;
• спецификации по устройствам;
• проектный эскиз;
• чертежи с параметрами и обозначением главных узлов отопительной системы;
• обозначение участков подключения узлов;
• план коммуникационной проводки.

Схема отопления

Первоочередная задача при проектировании отопления – определиться с отопительной схемой. Выделяют однотрубную и двухтрубную схемы. Каждая из них имеет свои преимущества и недостатки.Подумайте, что для вас важнее: экономия средств, равномерный нагрев или эстетическая составляющая.

Что такое однотрубная схема?

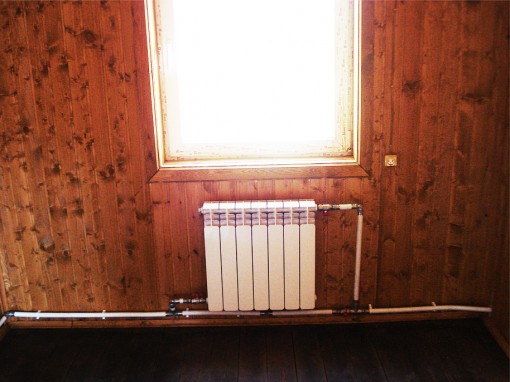

Однотрубная схема отопления дома представляет собой цепочку последовательно подключенных радиаторов. Теплоноситель нужной температуры поступает в из стояка в отопительную магистраль.

Он движется от одного радиатора к другому, постепенно отдавая часть тепла. Таким образом, нагрев может быть неравномерным.

При реализации однотрубной схемы с верхней разводкой магистральная труба прокладывается по периметру всего отапливаемого контура выше приборов и оконных проемов. Радиаторы в этом случае подключаются в верхней части, что само по себе не очень эстетично.

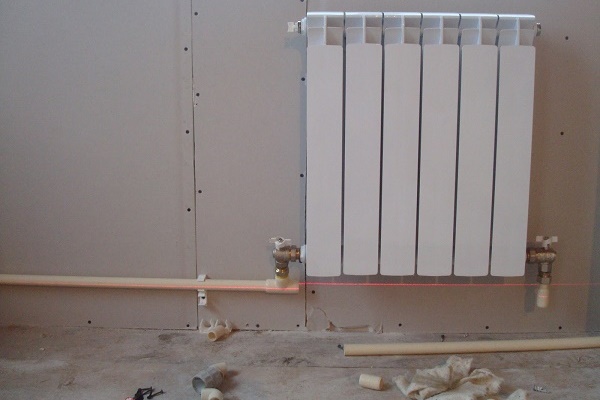

И на входе, и на выходе радиатор оснащается отсекающими задвижками. На входе может ставиться терморегулирующая головка.

В схемах с нижней разводкой трубопровод проходит ниже обогревательных приборов. Смотрится такой вариант гораздо лучше, но требует обязательной установки кранов Маевского на каждую батарею.

Необходимы они для отвода излишков воздуха из верхней части батарей, образованных в результате поставки теплоносителя снизу без предварительного прохождения через открытый расширительный бак для разгазованности.

Преимущества однотрубного отопления загородного дома:

• экономия на материалах;
• простота проектирования и монтажа.

Относительно небольшое количество труб ощутимо отражается на внешнем виде отопительной системы, которую в большинстве случаев прокладывают открытым способом.

В двухэтажных и больших по площади коттеджах лучше не использовать такую схему

Недостатки:

• сложность контроля температуры;
• работа каждого радиатора зависит от состояния всей системы;
• ограниченность про протяженности, возможность обрабатывать контур длиной не более 30 м.

Чтобы обеспечить возможность временного или постоянного отключения одного или нескольких радиаторов без остановки системы, под каждым из них прокладывается байпас – обводная труба с системой клапанов.

Усовершенствование схемы Ленинградка подключения батареи путем установки двух или трех запорных кранов позволяет отключать отдельный прибор для ремонта без остановки работы системы и слива из нее теплоносителя.

Двухтрубная модель отопления

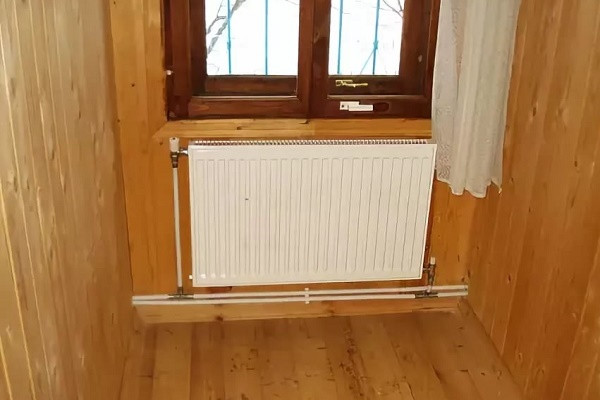

Гораздо более совершенная схема – двухтрубная. Принцип ее действия заключается в наличии двух труб – подающей и обратной, к которым параллельно подключаются радиаторы.

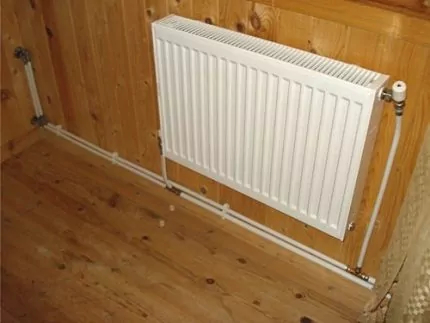

При прокладке отопления по двухтрубной схеме радиатор подключается к подаче и обратке, с двух сторон оснащается отсекающими задвижками

Теплоноситель поступает по подающей трубе к каждому прибору с одинаковой температурой. После прохождения радиатора вода поступает в обратную трубу. Такой схемой можно обеспечить равномерный нагрев всего коттеджа.

Преимущества двухтрубной схемы отопления загородного дома:

• независимость приборов друг от друга;
• равномерный нагрев;
• возможность управлять теплоотдачей каждого радиатора с помощью установленных на приборы терморегуляторов.

Кроме сравнительно высокого расхода материалов материалов и стоимости проектирования, двухтрубная система отопления практически не имеет недостатков.



Технические требования

Проектирование современных систем отопления – это ответственный процесс. В такой схеме немаловажную роль играет дымоход. Он используется для того, чтобы все продукты сгорания выходили наружу.

Существуют некоторые требования к дымоходам:

• Стыки и места соединений обязательно необходимо обработать при помощи огнестойких материалов.
• Дымоход должен быть газонепроницаемым.
• Его размер должен соответствовать мощности теплового генератора.
• Сечение дымохода можно определить согласно нормам в перечне актов СНиП 41-01-2003 «Отопление, вентиляция кондиционирование воздуха», а также СП 7.13130.2013 «Отопление, вентиляция, кондиционирование».

• Длина и диаметр самого дымохода обязательно должны полностью соответствовать рекомендациям производителей котла.
• Он должен быть расположен вертикально.
• Над крышей дымоход может выступать не больше чем на 50 сантиметров. Если расстояние между коньком и трубой составляет менее трех метров, допускается расположение трубы на одном уровне с коньком.
• Также его нужно защитить от разных атмосферных осадков при помощи насадок, например, зонтов или дефлекторов.
• Прокладывать дымоходную трубу через жилые помещения не разрешается.

Для изготовления дымоходов используются разные материалы. Они могут быть кирпичными, или металлическими, реже – керамическими. Если используется кирпич, то проектирование происходит еще до того, как дом будет построен. Сейчас чаще всего используют дымоходы из нержавеющей стали, так как это достаточно прочный материал. Именно по этой причине реже всего устанавливают керамическую трубу, так как она достаточно хрупкая.

Расчёт и размещение радиаторов

Определив количество тепла, которое нужно вкладывать в каждое помещение, производится выбор типа и числа нагревательных приборов. Проще всего с электронагревателями: их электрическая мощность практически эквивалента тепловой (КПД близок к единице). С отоплением на жидком теплоносителе всё несколько сложнее.

Тепловая мощность водяных радиаторов определяется как количество теплоты, которое радиатор способен рассеять в окружающую среду. Есть множество факторов, влияющих на это значение: интенсивность конвекции воздуха, длина линии, температура и тип теплоносителя, скорость его протока. Производители радиаторов указывают лишь приближенные значения, в среднем от 100 до 250 Вт на одну секцию.

В принципе, при теплопотерях дома около 8 кВт/ч было бы достаточно закупить 60–80 радиаторных секций и равномерно распределить их по дому. Подход верный лишь отчасти, нужно учесть и другие моменты:

• нет практического смысла греть помещения, которые не контактируют с улицей, поэтому радиаторы располагают преимущественно на ограждающих стенах;
• теплопотери в одной комнате могут превышать потери остальных в 1,5–2 раза. Тепловую мощность нужно делить именно пропорционально теплопотерям, а не кубатуре помещения;
• если в гостиной или кухне допустимо поддерживать 16–18 °С, то в спальной комнате нужно держать 22 °С, а в детской — 21–24 °С.

Для каждой батареи нужна обвязка, поэтому секции устанавливаются максимально плотными группами в целях экономии трубопроводной арматуры. С другой стороны, разнесение радиаторов в пространстве обеспечивает более равномерный и эффективный прогрев — между экономией и эффективностью приходится искать компромисс. Самый простой способ расчёта — делить число радиаторов для комнаты на количество окон в ней. Но определённый набор секций не всегда вписывается под подоконник, поэтому возможен монтаж дополнительного нагревательного прибора в соответствии с функциональным зонированием — у места отдыха, например, или рядом с рабочим столом.
