Стоимость создания проекта

На услуги выполнения проектов вентиляционных систем надбавка действует только для объектов площадью менее 200 кв. метров.

В приведенной ниже таблице представлены цены на проектирование всех составляющих вентиляционной системы в зависимости от площади объекта.

Площадь объекта (S, м²)	S<200 м²	S≥200 м²
Проект системы вентиляции, за кв. м.	542,7 руб.	361,8 руб.
Проект дымоудаления, за кв. м.	140,7 руб.	93,8 руб.
Проект кондиционирования, за кв. м.	160,8 руб.	107,2 руб.
Проект системы осушения, за кв. м.	120,6 руб.	80,4 руб.
Проект системы увлажнения, за кв. м.	140,7 руб.	93,8 руб.

Стоимость проектных работ, рассчитанная в соответствии с данными ценами, указывается в договоре на проектирование вентиляционной системы.

Вентиляция служит для создания обмена воздушных масс внутри помещения с окружающей средой с целью удаления из помещения испарений, неприятных запахов, загрязнений, углекислого и угарного газов и т.д. Если для небольших помещений достаточно простой естественной вентиляции, то для обширных комплексов с множеством отдельных помещений система вентиляции может быть очень сложной и разветвленной, с многочисленными устройствами принудительного нагнетания, очистки, кондиционирования и подогрева воздуха. Для таких сложных вентиляционных систем требуется квалифицированное проектирование вентиляции.

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

Естественной называется вентиляция, в которой циркуляция и обмен воздуха осуществляется, подчиняясь естественным физическим законам, без монтажа дополнительных средств, принудительно придающих воздуху движение. Это вовсе не означает, что системы естественной вентиляции не требуют планирования и проектирования. Например, естественная вентиляция многоквартирного дома рассчитывается в соответствии с утвержденными санитарными нормами, проект вентиляции включается в типовой проект и закладывается на этапе строительства.

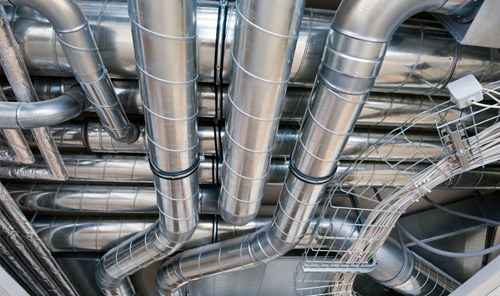

Обмен воздуха осуществляется через комплекс вентиляционных шахт, причем вентиляция носит вытяжной характер, в ее функции входит, прежде всего, удаление испарений и газов, что особенно актуально для газифицированных домов. Приток чистого воздуха снаружи регулируется самими жильцами. Вытяжное отверстие вентиляционной шахты устраивается на кухне, так как, во-первых, именно там располагается основной источник неприятных запахов, испарений и газов, во-вторых, свойственная помещению кухни повышенная температура дополнительно стимулирует ток воздуха. Также вытяжные отверстия в обязательном порядке располагаются в ванной и туалете, либо совмещенном санузле.

В большинстве случаев для квартир многоквартирных домов заложенная строителями вытяжная вентиляция вполне достаточна. Небольшие возможные усовершенствования, производимые при ремонте квартиры, связаны, как правило, с монтажом на вытяжное отверстие вентиляторов различной конструкции для принудительного тока воздуха. Возможен также монтаж дополнительных вентиляционных труб для подведения вытяжки к печке, в случае изменения ее расположения. Для таких несложных работ глубокое проектирование вентиляции не требуется.

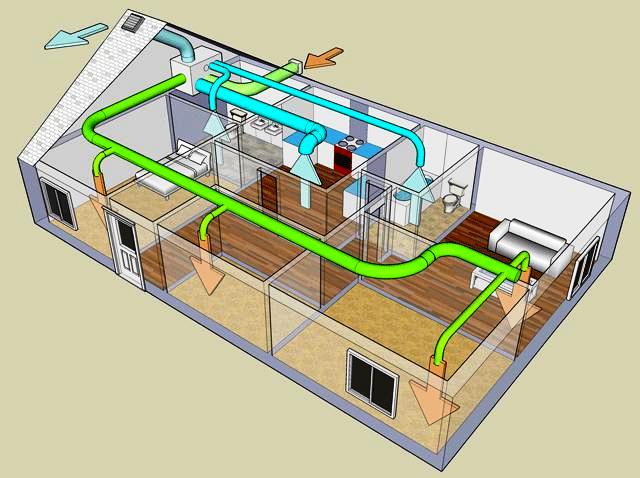

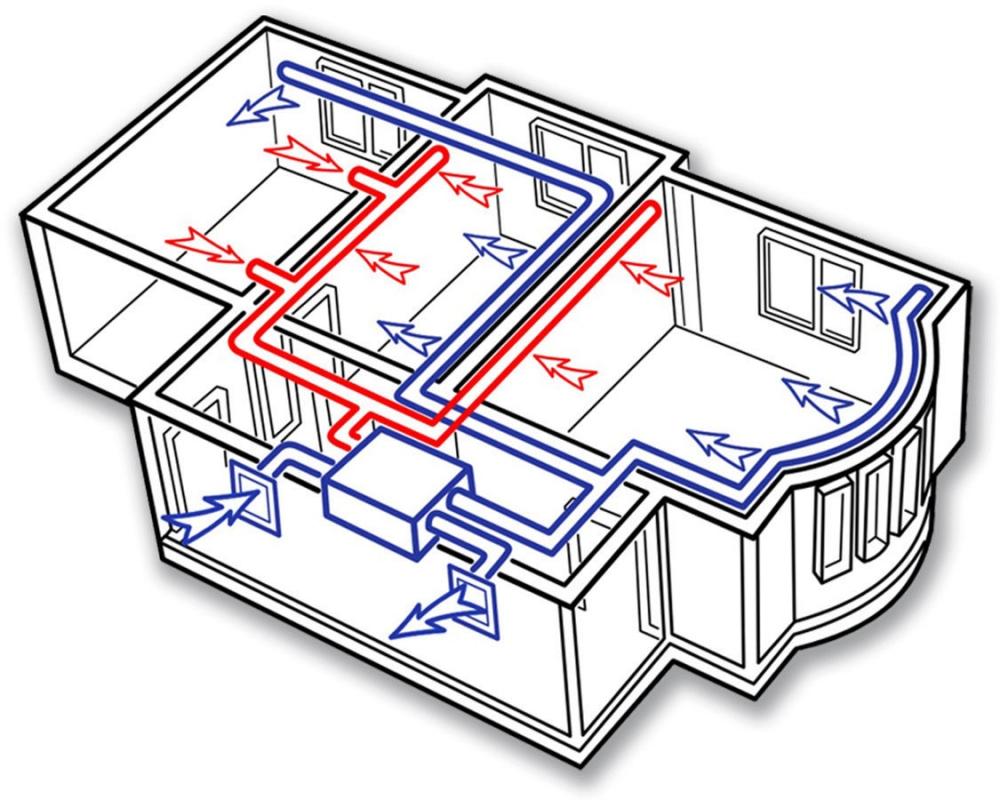

Иное дело – устройство приточно-вытяжной вентиляции для сложных, многофункциональных помещений большой площади, каким, в частности, является большой частный дом. В этом случае проект вентиляции составляется обязательно. Практика показывает, что при общей площади помещений 1000 и более м² эффективная естественная вентиляция становится практически невозможной даже летом, с полностью открытыми окнами. Что уж говорить о зиме, когда действует режим повышенного теплосберижения. При таких площадях неизбежными становятся проектирование и установка принудительной вентиляции.

Основы проектирования

Если всё же владелец решил самостоятельно заняться вопросом составления проекта вентиляционной системы, то необходимо соблюсти ряд требований, среди которых:

• санитарные;
• противопожарные;
• эксплуатационные;
• строительно-архитектурные.

Проектирование вентиляции начинается с расчёта производительности системы. Первым шагом является определение достаточного воздухообмена и его кратности, что в свою очередь представляет собой количество смен полного объёма воздушной среды в здании за единицу времени (один час). Воздухообмен вычисляется в индивидуальном порядке для каждой комнаты, а затем суммируется. Существуют нормы значений этого параметра для помещений специального назначения.

При расчётах обязательно учитываются нормы проектирования вентиляции, оговоренные в специальной документации. Так, при определении достаточного количество приточного воздуха, следует руководствоваться нормативным документом СНиП 41-01-2003, в соответствии с которым количество воздуха, расходуемое одним человеком, составляет в среднем 60 м3/час. В ночное время человеку требуется меньшее количество кислорода, а значит, значение данного параметра уменьшается вдвое. Но проектирование систем вентиляции всегда лучше выполнять с некоторым запасом.

Расчёт воздухообмена выполняется, исходя из того, сколько людей в среднем пребывают в помещении. Для этого необходимо умножить нормированное значение расхода воздуха на количество человек. Кратность воздухообмена вычисляется следующим образом: объём помещения умножается на коэффициент (нормируемую кратность воздухообмена), который разнится в зависимости от назначения помещения:

• для санузла — 7;
• для кухни — от 5 до 10;
• для жилой комнаты — до 2;
• для офиса — до 3.

Проектирование и монтаж вентиляции не обходятся без определения сечений воздуховодов. При этом потребуется два параметра: рассчитанный ранее воздухообмен, а также средняя скорость движения воздуха. В норме, воздушный поток не должен перемещаться быстрее 0,5 м/с, так как любые значения выше указанного приведут к ощутимому сквозняку.

Также важно, чтобы объём приточного и вытяжного воздуха был приблизительно равен, так как сильное несоответствие данных значений может привести к разрежению воздуха, а в результате — к образованию сквозняков.

Особенности проектирования

Проектирование системы вентиляции подразумевает несколько больший фронт работ, так как в этом случае необходимо оборудовать разводку охлаждающей установки. В зависимости от выбранного устройства (сплит-система, канальный кондиционер или центральная магистраль кондиционирования), разнятся и масштабы проекта. Сплит-система представляет собой отдельно функционирующую структуру, никак не связанную с вентиляцией, а значит, и с притоком свежего воздуха. При этом воздушные потоки циркулируют без вливания дополнительных порций воздуха.

Соответственно, проектирование вентиляции и кондиционирования такой системы требует меньших затрат. Если планируется монтаж совмещённой системы, то делается упор на производительность оборудования. Создание проекта кондиционирования методом прокладки центральной магистрали происходит непосредственно перед строительством короба здания, в этом случае учитывается возможность разводки каналов, чтобы обеспечить каждое из помещений возможностью регулирования параметров воздушной среды.

Проектирование вентиляции в частном доме, прежде всего, зависит от используемого при строительстве короба материала. Если применяется сруб или гладкая доска, а отопление печного типа, то нет необходимости в дополнительном оборудовании (с учётом небольшой площади жилья), так как основная система циркуляции воздушных потоков — естественная.

В случае если используется каркасный материал или кирпич, то проектирование вентиляции в доме начинается с расчёта воздухообмена в каждой из комнат, а также вычисления сечений вентиляционных каналов.

Вытяжка устанавливается на кухне и в санузле — эти помещения ввиду повышенных значений температуры и влажности требуют особых условий, соответственно, кратность воздухообмена должна быть выше, чем в прочих помещениях. Для обеспечения данных условий предпочтение по установке вытяжного оборудования отдаётся именно этим помещениям. Руководство по проектированию вентиляции подразумевает выполнение ряда правил, среди которых:

1. Предварительный анализ помещения.
2. Расчёт основных параметров (воздухообмен, его кратность, сечения вентиляционных каналов, производительность оборудования).
3. Определение наиболее подходящей конструкции сети воздуховодов с возможностью технического обслуживания, что обеспечивается удобством доступа к основным узлам системы.
4. Подбор оборудования на основании ранее рассчитанных параметров помещения.
5. Оснащение вентиляционной системы защитой от шума.
6. Обеспечение теплоизоляции вентиляции.

Данная цепочка действий включает в себя дополнительные нюансы, например, подбор материала воздуховодов, возможность быстрой реорганизации и ремонта на случай, когда система полностью вышла из строя.

Нормы проектирования

Рассмотреть, как именно готовятся проекты вентиляционных систем во всех возможных случаях, не получится. Поэтому важно акцентировать внимание на общие характерные моменты. Принципы закреплены в следующих трех нормативных актах:

• СНиП;
• санитарно-эпидемиологические нормативы;
• СанПиН.

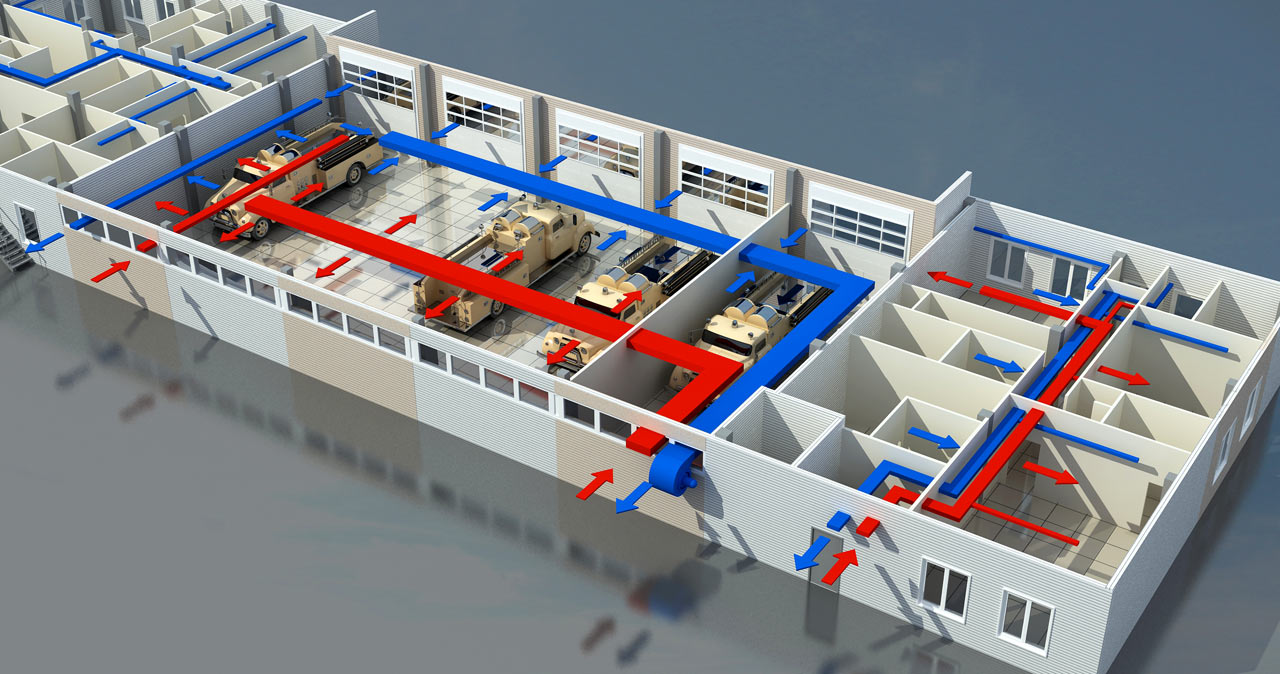

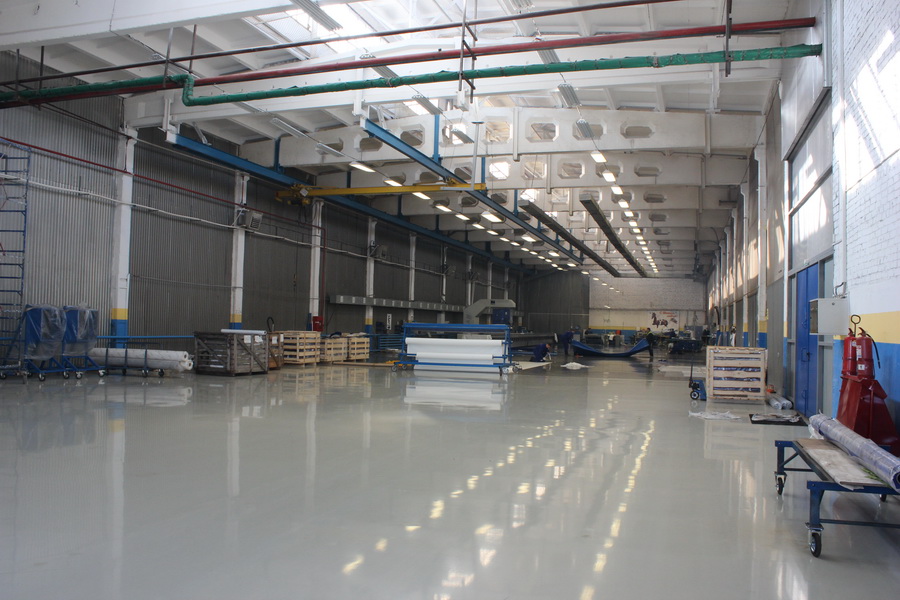

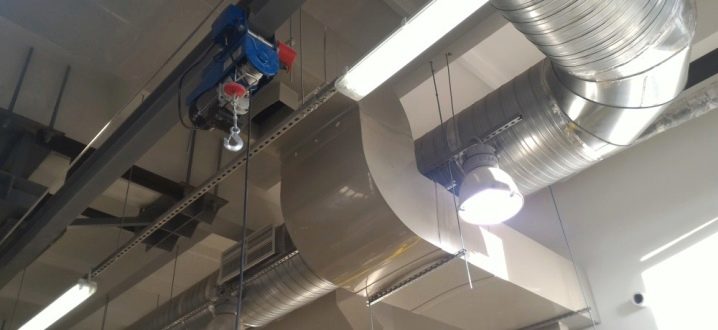

Важно: вентилирующие системы складских комплексов и заводских цехов подчиняются не тем строительным и санитарным правилам, которые нужны для проектирования жилых помещений. Путать эти нормативные акты категорически нельзя.

Любой проект должен соответствовать следующим требованиям:

• чистота воздуха и микроклимата;
• продолжительная эксплуатация вентиляционного и кондиционирующего оборудования;
• упрощения ремонта этих систем;
• ограниченный уровень шума и вибрационной активности (даже для аварийной вентиляции);
• безопасность в пожарном, санитарном и взрывном отношении.

Запрещается предусматривать в проектах все те материалы и конструкции, а равно их сочетания, которые не допускаются для данного вида построек или для определенной местности. Все материалы и детали, которые должны проходить сертификацию, упоминаются в проектах только вместе с указанием сведений о сертификатах. Минимальное поступление воздуха в расчете на одного человека в комнатах и помещениях с естественным поступлением воздуха должно составлять от 30 куб. м. Для участков, которые по любой причине не проветриваются через окна, этот показатель должен быть минимум вдвое выше.

Нормативная документация

Лично убедиться в соответствии проектных материалов установленным требованиям, без сомнения, важно. Но полагается еще пройти согласование в надзорных органах, хотя потребность в такой процедуре есть не всегда. От нее можно отказаться, если производится только реконструкция уже существующей вентиляции без принципиального изменения ее параметров. Обычно практикуется согласование всей проектной документации по строительству или ремонту в виде единого пакета. Отдельно подавать рабочие материалы по проектированию вентиляции на утверждение требуется только при отходе от общих проектных решений.

Если проект представляется на утверждение, он должен иметь строго определенную структуру и набор блоков. Их стандартный перечень является следующим:

• титульный лист, где приведено название, упомянут инициатор и исполнитель;
• техническое задание, в котором заказчик излагает все, что считает нужным реализовать, и здесь же описывается, как этого достичь;
• комплект чертежей в соответствии с требованиями к проектным схемам;
• поясняющий материал, в котором расписывают, какие вентиляторы поставят, какая будет мощность потока и какой кратности добиваются, как будет организовано управление;
• набор спецификаций на устанавливаемую аппаратуру;
• подтверждение согласования указанных материалов с дизайнерами и архитекторами.

Кроме этих материалов, пояснительный блок дополняется расчетами особого рода. В их число входят вычисления масштабов тепловых потерь, приходящихся на ограждающие элементы, и расчет аэродинамических параметров вентиляционного комплекса. Составлять все проектные материалы имеют право только структуры, числящиеся в зарегистрированных СРО. Так, по закону поддерживается постоянный взаимный контроль эффективности работы. Сейчас проектировщики обязаны использовать СП 60.13330.2012, а также выполнять все те нормы, отсылки на которые приведены в этом документе.

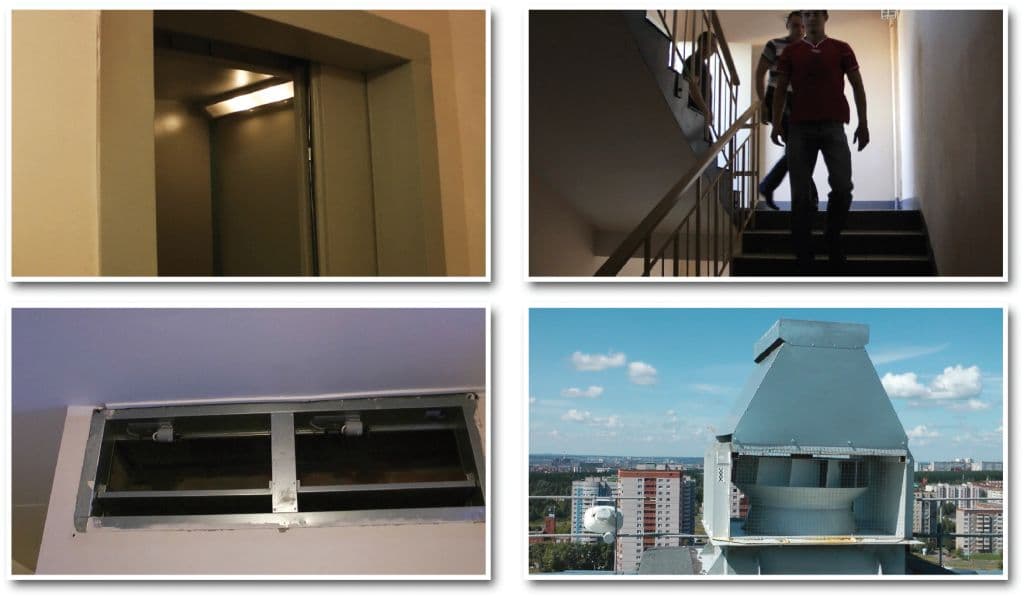

Нормативные акты предусматривают четкую границу между естественной и принудительной вентиляцией. Но вне зависимости от использования того или другого вариантов требуется обеспечить отслеживание малейших отклонений нормируемых показателей. Согласно официальным требованиям, механическая вентиляция должна ставиться только там, где нет возможности естественным путем обеспечить безопасность. Так, специальные вентиляторы помогают поддерживать нормальную температуру и влажность, если отвести их иначе нельзя. Согласно требованиям нормативных документов также полагается обеспечивать подпор воздуха на лестничных маршах и внутри шахт лифтов.

Если эти требования не выполняются, проект согласовать откажутся. При расчете естественной вентиляции нужно обращать внимание, прежде всего, на различие плотностей внешнего и внутреннего воздуха. Кратность воздухообмена должна соответствовать условиям в конкретном помещении. Если в жилом доме или в гардеробе хватает обновления воздушной среды 2–3 раза за час, то в лакокрасочных цехах, на нефтехимических производствах и так далее этот показатель должен быть в 5–6 раз выше. В любом случае нормативы предписывают соблюдать баланс при обмене воздуха: нельзя удалять его больше, чем закачивать внутрь.

Общая (иногда именуемая общеобменной – это равноценные названия) система призвана обеспечить воздухом здание в целом. Местными считаются те вентилирующие коммуникации, которые призваны снабжать воздухом отдельные зоны или обособленные рабочие места. Категорически запрещается пропуск общей вентиляции через ряд пожарных отсеков. Для любого из них она должна создаваться отдельно. А также запрещено слияние в одной ветви комплексов, обеспечивающих рекуперацию, и систем, в которых она не предусмотрена.

Нормативы предусматривают отбор мощности и основных характеристик всех компонентов с учетом кратности обмена воздуха, его потерь. Дополнительно обращают внимание на естественную подкачку за счет негерметичных стен. При анализе показателей обращают внимание только на те сведения, которые сообщаются самими предприятиями, изготавливающими оборудование. Нет смысла переплачивать за взрывозащищенные вентиляционные системы. Все равно они не нужны в жилых помещениях.

Основные этапы проектирования вентиляции

Проектирование и монтаж систем вентиляции – многогранный и трудоёмкий процесс, включающий в себя несколько последовательных этапов.

• Задача первостепенной важности – сформировать грамотное техническое задание, ориентируясь на требования к системе воздуховодов для конкретного дома. В итоге должно сформироваться чёткое понимание того, какая именно система подходит под конкретный дом или квартиру.
• Следующий этап – расчёт значения воздухообмена для каждого помещения. Лучше всего, если подсчётами «займется» специализированная программа, поскольку малейшие просчёты и недоработки чреваты возникновением племени, духоты и высокой влажности.

• Определение размеров сечения воздуховода. Заниматься расчётными данными должен опытным специалист. Проектирование системы вентиляции может осуществляться на основе прямоугольных или круглых воздуховодов. Ключевой момент – для естественной вытяжки скорость перемещения «пятого океана» не должна быть больше 1м/ч. Что касается установок с механическим нагнетателем – до 5 м/с. Сечения каналов может определить специализированная программа, можно воспользоваться и табличными данными.

• После завершения всех расчётов, подготавливается принципиальная схема, на основании которой и будет формироваться итоговое тз. Основная схема разделяется на несколько отдельных, ориентируясь на нормативные документы, возможность применения клапанов разделения. Данный шаг необходим для того, чтобы нивелировать опасность быстрого распространения огня по воздуховодам при пожаре.
• Ни одна программа не в состоянии определить возможные сложности, которые с разной долей вероятности возникают в практических условиях. Монтаж вентиляции невозможно провести, не определившись с оборудованием будущей системы. Приборы должны отвечать расчётным данным и установленным требованиям (на основе акустического и аэродинамического расчёта). Затем необходимо грамотно определить участки, на которых будут установлены вытяжные и приточные агрегаты. Определяются оптимальные зоны для монтажа воздуховодов.

• Абсолютно все проекты завершаются согласовательными мероприятиями. Несмотря на то, что каждая специализированная программа уже учитывает определенный перечень требований, необходимо провести комплексный анализ системы на предмет ее соответствия архитектурному решению, ТЗ, нормативным актам, законодательству.

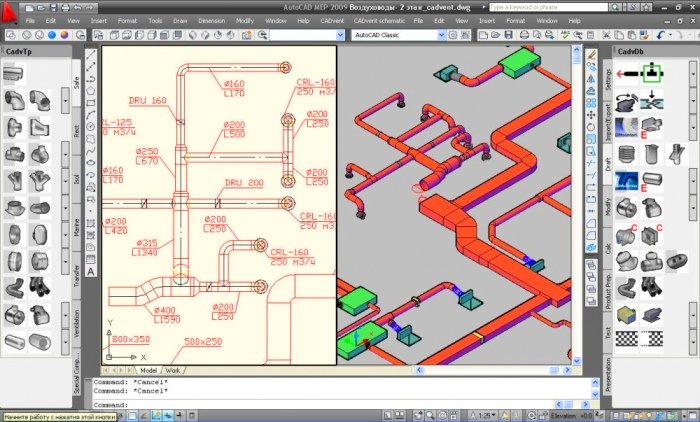

Проектирование и расчет систем вентиляции с помощью спец программ

Предлагаем вам несколько полезных программ, которые помогут при проектировании вентиляционной системы:

1. VentCalc v.2. - с помощью этой программы можно произвести расчет вентиляции, при чем сделать это весьма быстро.
2. VSV - с помощью данной программы можно произвести расчет вентиляционной сис-мы, аспирации и пневмотранспорта.
3. Потолок - с помощью этой программы можно рассчитать отопительную сис-му, охлаждение калориферов и оборудования.
4. RTI - с помощью данной программы можно осуществить расчет теплопотерь и инфильтрации помещений.
5. STOL -  с помощью этой программы возможно произвести расчет воздухообмена на предприятиях и в заведениях общепита.
