В местах общественного питания необходимо оборудовать эффективную систему вентиляции. Это продиктовано не только здравым смыслом, но и санитарными и строительными нормами и правилами. При проектировании вентиляции столовой или ресторана важно учитывать, что это помещение состоит из нескольких зон, которые нуждаются в воздухообмене с разной интенсивностью. Чтобы создать комфортные условия для гостей и персонала заведения и соблюсти все требования контролирующих организаций, нужно взять во внимание множество особенностей.
"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.
Звоните сейчас:
Особенности вентиляции в кафе
Кафе, столовые, бары и рестораны чаще всего состоят из зала для гостей, кухни и санузла, иногда планировка предусматривает отдельную зону для курящих посетителей и подсобку. Каждое из помещений имеет собственный микроклимат: температуру, влажность и уровень загазованности. В связи с этим необходимо оборудовать разные по пропускной способности и конструкции вентиляционные системы.
Некоторые места требуют монтажа отдельных (локальных) вытяжек — это столики с возможностью курить и горячий цех. Эти зоны требуют особенно интенсивного воздухообмена.
В зале для гостей должен преобладать приток воздуха, на кухне — вытяжка. Это необходимо для того, чтобы исключить проникновение запахов и газов из зоны готовки к местам для посетителей.
Вентиляция в кафе выполняет несколько задач:
- Создаёт комфортные для гостей показатели температуры и влажности.
- Препятствует проникновению запахов из кухни и зоны для курящих в общий зал.
- Обновляет воздух в помещении, и устраняет загазованность.
При проектировании вентиляционной системы наибольшее значение имеет её эффективность, но важно учитывать и интерьер помещения, так как кафе — это место для отдыха, и ничто не должно выбиваться из общей концепции.
Качество вентиляции обязательно повлияет на популярность заведения и его репутацию. Спёртый воздух и посторонние запахи могут навсегда испортить впечатление, и гость больше не вернётся. Поэтому проектирование и монтаж вентиляции в ресторане или кафе лучше доверить специалистам.
Требования к вентиляционной системе ресторана или кафе
Перед началом функционирования заведение общественного питания должно получить соответствующие разрешения, и работа вентиляции здесь играет важную роль. В помещении необходимо поддерживать определенный уровень влажности и температуры и обеспечить безопасную работу вытяжки.
Эти показатели и требования к конструкции вентиляции регулируются СНиП 41-01-2003, а также разделами 7–9 СНиП 31-05-2003. Полные требования к микроклимату и допустимые отклонения температуры и влажности изложены в СанПиН 2.2.4.548-96.
При проектировании вентиляционной системы и расчёте воздухообмена следует опираться на нормативные акты — это поможет избежать проблем при оформлении разрешительной документации.
Проектирование выполняется по техническому заданию, в нём нужно отразить следующие данные:
- Прогнозируемое число гостей и персонала (при расчёте воздухообмена лучше ориентироваться на максимальное количество посетителей).
- Наличие мест для курящих и их предполагаемое количество в процентах от общего числа посетителей.
- Источники нагрева.
- Технические параметры оборудования.
Согласно требованиям, некоторые помещения в заведениях общественного питания обязательно оснащаются отдельными вытяжками:
- Зал для гостей.
- Кухня (при этом локальные вытяжки над горячим цехом, мойками и разделочными поверхностями можно объединить в единую систему).
- Санузел.
- Помещение для хранения продуктов.
Отдельные нормы необходимо соблюдать, если кафе расположено в жилом доме или является его пристройкой. В этом случае нужно учитывать комфортные условия соседства для жильцов: оборудовать вибро- и шумоизоляцию вентиляционной системы и вывести трубу на высоту крыши дома при этом вентканал нельзя располагать на лицевой стороне здания. Жильцов нужно обезопасить от запахов приготовления пищи, пара, звуков и прочих неудобств, связанных с работой вентиляции в заведении.
Зонирование ресторана или кафе
Проект вентиляции кафе или ресторана делит его площадь на несколько зон с различной нагрузкой на систему:
- зал для посетителей;
- кухня;
- санузлы;
- подсобные помещения.
Если зал ресторана или кафе небольшой, создается единая система вентиляции для кухни и обеденной зоны.
Согласно нормативам вентиляции кафе для крупных заведений необходимо сооружать несколько систем, каждая из которых обслуживает отдельную зону.
Например:
- На кухне общая приточно-вытяжная система вентиляции кафе дополняется локальными вытяжками, установленными над варочными панелями;
- В гостевой зоне необходим не только выдув отработанного воздуха, но и подача свежего. Объем приточного воздуха должен быть чуть больше, чем объем удаляемого. Создается подпор, не допускающий проникновение запахов из кухни. В залах для курящих создается разряженная атмосфера, ускоряющая удаление табачного дыма. То есть вытяжка преобладает над подачей;
- В подсобках чаще всего организуется собственная система приток-выдув, отдельная от зала. В кладовых для хранения запасов продуктов вентиляция комбинируется с кондиционированием.
В помещении горячего цеха выделяется много тепла и влаги, поэтому правильная вентиляция этого помещения во многом определяет будущую атмосферу заведения.
Важная особенность: чтобы запахи из горячего цеха не попадали в обеденный зал, в последнем обеспечивается небольшой подпор воздуха.
Зонировать необходимо и обеденный зал, особенно если нет возможности сделать отдельное помещение для курящих. Для этого свежий воздух подают через щелевые решетки. Можно использовать как воздух с улицы, так и из системы кондиционирования.
Подаваемый через щелевую решетку воздух создает воздушную завесу – поток, направленный сверху вниз и препятствующий смешиванию воздуха в зонах для курящих и некурящих.
Дополняется воздушная завеса небольшим подпором воздуха со стороны части помещения для некурящих.

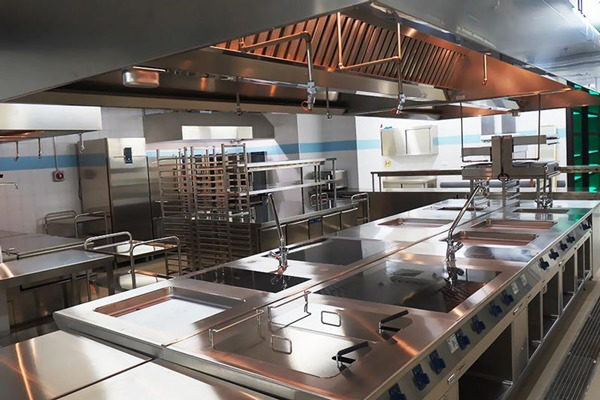

Вентиляция кухни
Проводя параллель между жилым помещением и рестораном, можно прийти к выводу, что на рынке бытовой техники массово распространены вытяжки для кухонь жилых помещений: квартир или домов. Учитывая метраж квартиры и, соответственно, объем воздуха в ней, становится очевидным, что объем воздуха в ресторане или кафе не настолько больше жилой площади, насколько интенсивнее происходит там приготовление пищи. Поскольку, во время приготовлений пищи, воздух насыщается концентрированным газом (не только пищевого характера, но и угарным газом), пропорции кислорода и азота в воздухе значительно снижаются. Обилие запахов в разы выше бытовой кухни. Для того, чтобы решить эту проблему, достаточно будет установить вытяжной тип зонта.
Как бы просто это не звучало, но на деле это получается сложнее, чем кажется – нужно выбрать правильный зонт, найти оптимальное место для него, наполнить зонт фильтрами, способными улавливать маслянистые частицы, рассчитать вытяжную систему.
Кроме того, вытяжной зонт решает одну проблему – выводит «отработанный» и «загрязненный» воздух из помещения. Также нужно решить вторую задачу – привлечь в помещение чистый воздух. Для притока кислорода из вне, используется общая система вентиляции.
Ниже, мы детально рассмотрим как реализовывается на практике вентиляция в ресторане. А теперь обсудим системы вентиляции в залах кафе и ресторанах.

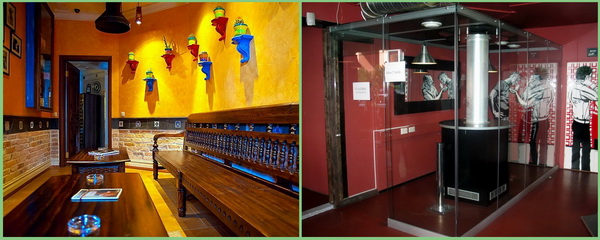

Вентиляция зала и административного помещения
Требования к вентиляции гостевого зала особые. Во-первых, следует рассчитывать на курящих и некурящих посетителей. Если есть отдельно зал для курящих, то вентиляция должна гарантировать, что воздух в зале для некурящих не будет содержать табачный дым. Во-вторых, следует понимать, что гостевой зал может быть полностью заполнен людьми. Чтобы не получилось «эффекта общественного транспорта», вентиляция должна обеспечить приток нового воздуха объемом не меньше, чем объем отработанного.
Это можно реализовать благодаря приточно-вытяжным вентиляционным системам. Что касается кондиционеров, то они работают отдельно, автономно. Многие из владельцев ресторанов соглашаются включать кондиционирование в общий канал вентиляции, но это является ошибкой – посетителям зала воздух кажется свежим, но при этом он спертый. Вся причина в том, что кондиционер принимает отработанный воздух, старается фильтровать его, охлаждает и впускает в помещение. При этом вентиляция не справляется и приток нового воздуха ограничен.
С этими проблемами отлично справляются наборные приточно-вытяжные системы, а также моноблочные приточно-вытяжные системы.

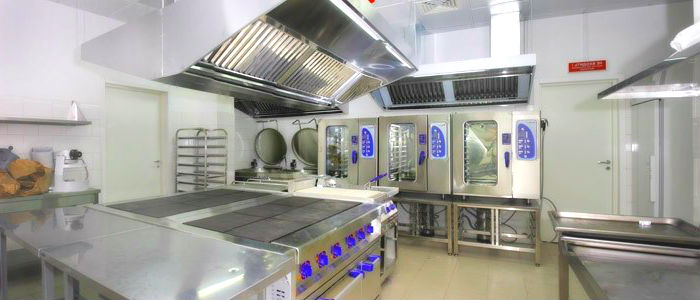

Схемы вентиляции горячих цехов
Система вентиляции кухни в кафе предусматривает использование локализующих установок системы приток-выдув, где приток немного слабее выдува, что исключает распространение запахов в гостевую зону.
Наиболее распространена схема перемешиванием, при которой в одном углу потолка располагается приточная установка, в другом – вытяжная. Приточный воздух подается на 5 – 6 градусов холоднее, чем воздух в помещении.
Очень эффективная и набирающая популярность схема – перемешиванием воздушных потоков.
И весьма действенна схема, основывающаяся на принципе вытеснения отработанного воздуха свежим.
Приток воздуха обеспечивается из нижней части помещения со скоростью до 0,3 мч, температура приточного воздуха на 2 градуса ниже, чем температура в помещении. Вытяжное отверстие располагается под потолком.
При такой схеме воздушные потоки не перемешиваются между собой, что необходимо, например, для залов для курильщиков.
Вентиляция кафе в жилом доме
Проект вентиляции кафе, находящегося на первом этаже жилого здания или пристроенного к нему, учитывает особенности месторасположения. СНиП допускает встроенное размещение подобного заведения при соблюдении условий:
- рабочий график предусматривает закрытие до 23.00 включительно;
- общая площадь заведения не превышает 250 м²;
- максимальная заполняемость – 50 мест.
Кроме того, вентиляция кафе и ресторанов должна обустраиваться с выведением отработанного воздуха наружу. Встроенное заведение организует внешний воздуховод таким образом, чтобы запахи кухни не попадали внутрь жилых помещений. Для этого монтаж вентиляции осуществляется вдоль наружной стены дома на крышу и только при согласовании с жильцами. Прокладывать вентканалы на лицевой стороне здания запрещено.
Приточно вытяжная вентиляция кафе
Схема вентиляции приточно-вытяжного типа даже для маленького строения – довольно сложная, включающая много аспектов. Поэтому устанавливать ее в кафе своими силами не рекомендуется.
Приточно-вытяжная система вентиляции в заведении организуется таким образом, чтобы исключить попадание запахов приготовления пищи внутрь гостевой зоны. Приточная вентиляция обеденного зала превышает по объему вытяжку. В кухне ситуация обратная – общие, местные вытяжки для оборудования создают область разреженного давления, благодаря чему воздухопоток с запахами, частицами гари, дыма отводится наружу.
Схема расчета вентиляции заведения основывается на соблюдении норм кратности воздухообмена:
- Гостевой зал. Температура воздуха +18⁰ С, приток 30 м³/ч на посетителя, 60 м³/ч – персонал. Следует учитывать, что человек выделяет 100 кКал/ч.
- Горячий цех в кухне. Расчет температуры – +5⁰С, приток – 100 м³/ч для одного работника.
- Зона курящих. Приточный воздух подается объемом – 100-120 м³/ч на человека, оборудуется вертикальной воздушной завесой из приточного потока.
- В кухне (верхний воздушный слой) температура не должна превышать +30⁰ С. Температура удаляемого воздухопотока до +42⁰ С.
Чтобы выдержать необходимые параметры, вентилирование заведения должно быть спроектировано, установлено правильно. Не рекомендуется монтировать своими руками во избежание ошибок, дальнейших финансовых трат.
Энергосбережение для систем вентиляции
Зачастую рестораны и кафе располагаются в исторических центрах городов. Размещение заведений подразумевает значительные инвестиции в приобретение(аренду) площади, ремонт и дизайнерское оформление интерьера, установку технологического оборудования и реализацию инженерных систем.
Конечно же, исключительное внимание должно уделяться и вентиляции, ведь она обеспечит комфортное пребывание посетителей и не менее комфортные условия труда для персонала.
Фонд старой недвижимости не всегда может обеспечить необходимую входную мощность. При этом нельзя подключить требуемую нагрузку(не хватает мощности), а еще могут возникать проблемы с подключением к тепловой сети. Есть, конечно, возможность направить запрос региональному поставщику электроэнергии на повышение мощности электроустановок ресторана или кафе. Но и это, в нынешних условиях, приведет к возникновению новых проблем, связанных с бюрократическими составляющими для согласования вопроса в различных инстанциях и, в случае положительного решения, дополнительными затратами на реализацию решения (подключение коммуникаций, наращивание силовой части).

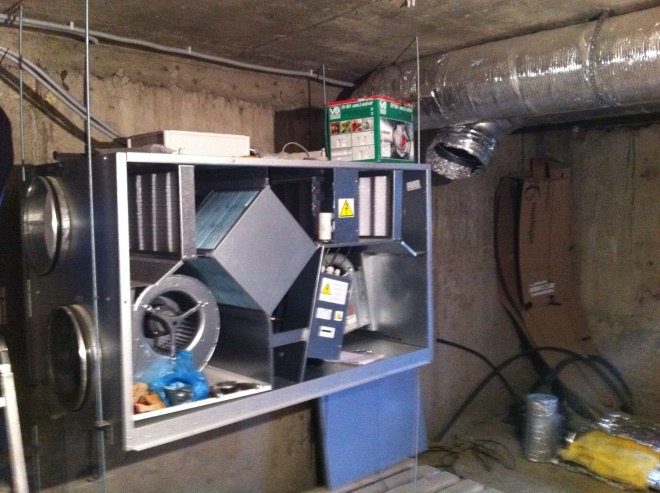

Наиболее рациональным выходом из такой ситуации будет принятие решения на установку энергоэффективного оборудования. Это будет полезным шагом в условиях регулярного подорожания энергоносителей. Применение приточно-вытяжного оборудования на основе энергосберегающих технологий поможет обеспечить значительно меньшие затраты на изменение температуры (подогрев или охлаждение) приточного воздуха. Воздух будет проходить через корпус аппарата, а рекуператор за счет вытяжного воздуха сможет изменять его температуру. Не допускается смешивание приточного и вытяжного воздуха. Установки, которые комплектуются рекуператорами перекрестно-поточного типа исключат смешивание потоков благодаря своей конструкции. Она представляет собой набор тончайших пластин из металла, вставок из пластика и специальной целлюлозы. Благодаря тонкости пластин тепло от более нагретого воздуха передается менее нагретому и аналогично охлаждается.
Экономичные установки зачастую монтируют на площади ресторана или кафе, там же устанавливают шумо- и гидроизоляцию. В случае отсутствия места для этих вспомогательных систем можно остановить выбор на модели в специальном исполнении, которые можно монтировать на крышах зданий или снаружи.
Для реализации системы потребуется две сети: прямых и обратных воздуховодов.
