Помимо общеобменных систем вентиляции в промышленности широко используются отдельные дополнительные комплексы, способствующие очистке воздуха от взвесей, пыли и прочих вредных компонентов. Наличие специализированных систем позволяет более эффективно использовать общеобменную вентиляцию, качественно и оперативно очищать воздух в цехах и рабочих помещениях, обеспечивать соблюдение санитарных требований по составу воздуха. Наиболее распространенным типом такого оборудования является аспирационная система.

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

Что такое система аспирации воздуха и где она применяется?

Аспирация — это процесс удаления из рабочих участков пыли, мелких частиц, воздушных взвесей, оказывающих вредное влияние на органы дыхания, здоровье и самочувствие персонала, загрязняющих воздух и затрудняющих дыхание. Использование аспирационных систем помогает более экономичным и эффективным способом очищать воздух в рабочих помещениях, не привлекая для этого систему общеобменной вентиляции. Области применения аспирационного оборудования разнообразны. К ним относятся:

• деревообработка
• химическая промышленность
• производство пищи
• металлургия
• производство строительных материалов
• горнодобывающая промышленность и т.д.

Использование систем аспирации значительно упрощает и облегчает эксплуатацию общеобменной вентиляционной системы, на долю которой остается лишь достаточный воздухообмен и подготовка свежей струи. При этом, вытяжные линии работают так же, как это запроектировано, поскольку в расчет обычно не принимается наличие посторонних включений в состав воздуха. Производится лишь частичная корректировка объема вытяжки, учитывающая работу аспирации и пылеудаления.

Конструкция системы аспирации воздуха

В состав аспирационных систем входят:

• вентиляторы, создающие отрицательное давление в системе
• фильтрационные устройства, отделяющие включения от воздуха
• специальные емкости для аккумулирования и последующего удаления пыли, твердых включений, взвеси и т.д.

Используются два основных типа конструкции:

• моноблочные установки. Они обладают мобильностью, способны эффективно работать на определенном участке, но при необходимости легко транспортируются в любое место.
• модульные конструкции. Это сложные системы, создающиеся, как правило, по специальному заказу для конкретных производств и условий. Обладают заданной производительностью и мощностью, выполняют конкретные задачи.

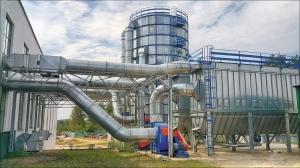

Промышленные системы аспирации

Многие предприятия пищевой, деревообрабатывающей, химической промышленности в процессе производства выделяют пыль и газ, которые загрязняют воздух. На таких производствах, кроме загрязнения создается и взрывоопасная ситуация. Обеспечить безопасную работу предприятия и его сотрудникам согласно санитарным нормам и требованиям с помощью индивидуальных средств защиты не всегда удается. Эффективно очистить воздух и наладить безопасную работу оборудования могут правильно спроектированные и установленные аспирационные системы. С помощью таких систем удаляется загрязненный воздух, пыль, отходы производства, и другие примеси. Процесс аспирации, происходит путем засасывания загрязненного воздуха и созданием области пониженного давления в непосредственной близости от источника загрязнения. Максимальная очистка создается путем комбинирования аспирационных и вентиляционных систем.

Оценить эффективность работы аспирационной системы можно по так называемой степени не выбирания, которая определяется соотношением количества удаленного загрязненного воздуха к количеству оставшихся загрязненных веществ, которые не попали в систему очистки.

Виды аспирационных систем

Аспирационные системы бывают моноблочные и модульные. Модульная система аспирации, это стационарная система, которая монтируется под определенный технологический процесс или оборудование, с учетом определенный задач данного производства. Эта система более эффективная, но ее установка обходится дороже. Модульная система состоит из воздухопроводов, всасывающего блока, а в некоторых больших производствах могут использоваться два или несколько блоков. При проектировании модульной системы проводят проверку технического состояния объекта.

Моноблочные системы более мобильны. Такие системы состоят из нескольких элементов: вентилятора, накопителя отходов, сепаратора. Такую систему можно легко подключить к уже смонтированному оборудованию.

Для более качественной очистки воздуха в производственных помещениях, в системах очистки применяется несколько устройств и элементов для фильтрации воздуха.

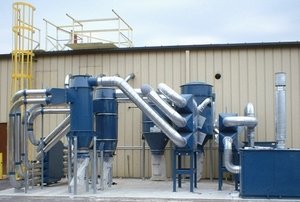

Моноблочные и модульные системы

Устройство для аспирации воздуха может быть выполнено в виде моноблочной либо модульной системы. Первая подразумевает оснащение пылеудаляющей установкой каждого рабочего места, загрязняющего воздух. Установка может быть как стационарной, так и передвижной. Она комплектуется собственным воздушным насосом, небольшим воздуховодом в виде гибкого шланга либо жёстко зафиксированной трубы и бункером, который нужно регулярно чистить. Её необходимо просто установить на определённое место и подключить к централизованным системам, имеющимся в помещении. Моноблочные конструкции имеют серийное производство, поэтому их стоимость относительно невысока.

Альтернативой моноблочной установке является модульная система. Её устанавливают на крупных предприятиях, характеризующихся сильным загрязнением рабочих пространств, с которым моноблок справиться не может. Такие конструкции не выпускают серийно, а изготавливают индивидуально с учётом условий и задач конкретного предприятия. Прежде чем приступить к изготовлению модульной аспирационной системы, её тщательно проектируют, обращая внимание на характеристики производственного пространства, в котором она будет функционировать, особенности технологических процессов, качества транспортируемой среды и множество других аспектов.

Модульная аспирационная сеть выполняется в виде централизованной системы, включающей набор воздуховодов и всасывающий блок. На предприятиях очень больших размеров могут устанавливаться несколько блоков. Монтируются они таким образом, чтобы отсос и укрытие располагались максимально близко к месту, откуда необходимо удалить загрязнения. При этом установленная конструкция не должна препятствовать сотрудникам в выполнении их непосредственных обязанностей.

Материал, из которого изготавливаются воздуховоды для аспирации воздуха, бывает разным. Факторами, влияющими на его выбор, являются объём и характер вредных веществ, которые будут проходить сквозь него. Самым прочным признаётся чёрный металл, однако стоит он достаточно дорого.

Классификация

Системы аспирации классифицируются:

 По схеме размещения составляющих элементов:

•  Всасывающие системы аспирации. Эта схема наиболее рациональна, потому что сквозь вентилятор проходит уже очищенный воздух. Но Такие системы аспирации ограничены потерями давления до вентилятора 9,5 кПа.

• Всасывающе-напорная система аспирации. Эта схема применяется при значительных потерях давления в системе вентиляции. В ней используются только пылевые вентиляторы, так как сквозь вентилятор проходит еще не очищенный воздух и обычный может не выдержать.

• Напорная система аспирации. Такая схема аспирационной системы  применяется в том случае, когда недопустимо прохождение воздушной массы сквозь вентилятор.

Преимущества аспирационных систем

Работа качественной аспирационной системы напрямую связана с экономией энергии. Каким образом? Цеха, которые не оснащены таким оборудованием, вынуждены просто проветривать помещение. Иначе пыль будет сильно забивать дыхательные пути работников и мешать работе. Рабочие же будут часто болеть. Сильные же испарения, скажем, лакокрасочных веществ, клеев и растворителей вредят метаболизму организма.

Человек, который работает в плохих условиях, обязательно уже через пару недель начнет чувствовать неприятную слабость. То есть оставлять помещение с загрязненным воздухом нельзя. Проветривание кажется дешевым способом решить проблему. Но на деле это обойдется намного дороже. В холодные сезоны за пределы помещения ежечасно выбрасываются буквально на ветер миллионы джоулей энергии, которая тратилась на отопление помещения и на разные этапы производства. Система же очистки позволяет:

• Экономить энергию на отопление благодаря системе аспирации;
• Обеспечивать работающих людей нормальными условиями работы;
• Беречь оборудование за счет отбора пыли из воздуха;
• Возвращать очищенный воздух обратно в помещение;
• Удалять не только мелкую стружку, но и микрочастицы древесной и прочей пыли.

Измельченные отходы деревообработки должны обязательно удаляться из атмосферы. Тем более, что современные установки способны улавливать частицы размером до 5 микрометров. Некоторые системы способны обеспечить очищение атмосферы от пыли на 99%, выдавая на выходе практически чистый воздух.

Особенности работы конструкции

Производственный фильтр бывает рукавного типа. Рукавные фильтры могут быть или эллиптической или круглой формы. Именно их применение желательно в сильно запыленных помещениях. Делаются они из полиэстера или полипропилена. Отличительной их способностью является работа при очень высоких для мастерских температурах. Они способны выдерживать свыше +200 С без ухудшения качества работы.

Воздух может содержать огромное количество пылевых частиц, даже до 100г/м3. Это равносильно очень крепкому туману. Однако на выходе он будет очищен до 10мг/м3. То есть по этим цифрам видно, что фильтр может очистить сильно загрязненный воздух до 99,99% чистоты. Это очень высокий показатель, если учесть непростые условия эксплуатации. Рукавные фильтры очищают только сухой воздух. Их и классифицируют как методы очистки атмосферы сухого типа.

Установка с фильтром монтируется с пылевым накопителем. Эта конструкция может применяться как для простых систем очистки воздуха, так и для очень масштабных, в которых присутствует сложная система разветвления воздушных каналов и мощный вентилятор.

Центральный накопитель оснащен системой контроля наполнения частицами. Благодаря нему собранная пыль, которая еще недавно была в воздухе, не попадает обратно в атмосферу. Он может быть огромным, до 150 кубических метров. Миниатюрной считается емкость до 30 метров кубических. Даже такие размеры промышленной установки весьма впечатляют. Также он имеет защиту от взрывов и пожаров.

Конструкция может управляться автоматически. Это повышает не только контроль над безопасностью ее работы, но и является экономически выгодным методом управления системой. Однако, в любом случае, возможно и ручное управление. Особенно ценными в автоматизации являются контроль загрузки пылевого накопителя и автоматизированная защита от перезаполнения. Также система осуществляет автоматическую очистку чистящих элементов, которые загрязняются в процессе работы. Прежде чем приступить к установке, компания, которой заказали систему, делает 3D-план предприятия или дома. Затем каждый нюанс и специфические детали обсуждаются с владельцем предприятия или его инженерами. Системы аспирации выполняются с учетом конструкции помещений.
