Центральная вентиляция – мощная и производительная охладительная система, которая специализируется на вентилировании, как правило, больших помещений. Такая система способна в полной мере обслуживать огромные учреждения, но для облегчения контролирования работы зачастую разбивается на несколько небольших подсистем, управляемых по отдельности. Также центральная вентиляция предполагает отдельные ходы для кухонных помещений и туалетов, что позволяет не допускать проникновения неприятных запахов в другие комнаты.

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

Общая характеристика

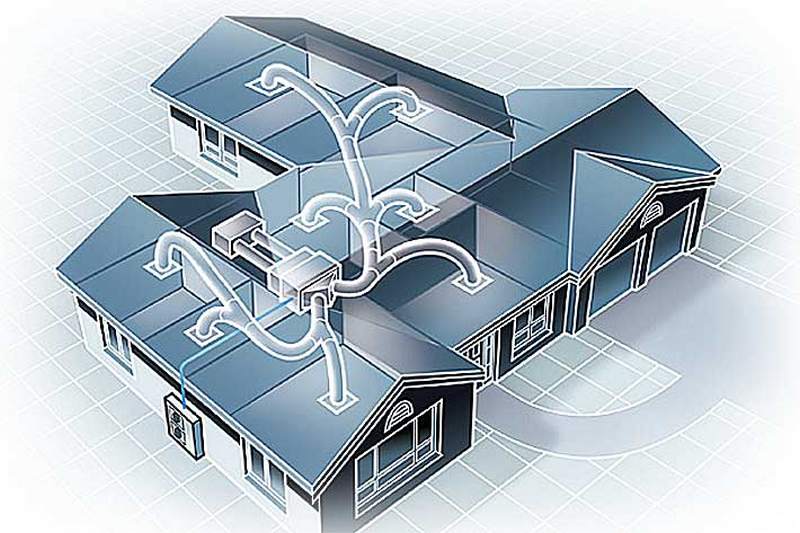

Центральные системы кондиционирования воздуха в зданиях имеют сложную структурную схему, способны подавать воздухопоток для нескольких десятков помещений одновременно, либо кондиционируют одно большое по площади помещение. Предназначены для работы только на охлаждение, только на обогрев, на охлаждение и обогрев.

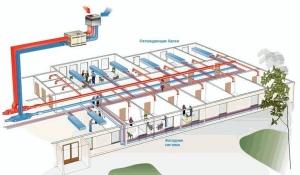

Блок очистки воздушного потока, доведения его до нужных параметров размещается на крыше, техническом этаже, в отдельном техническом помещении и т.д. Подготовленный воздухопоток транспортируется по воздуховодам, подается через вентиляционные выходы, решетки, диффузоры (панельные, вихревые диффузоры, сопловые, щелевые воздухораспределители и т.д.).

Конструктивно представляют собой сложную сеть воздуховодов, воздухораспределителей, дополнительных устройств подачи и доведения воздушных масс до заданных параметров (дополнительные средства увлажнения, осушения, обогрева непосредственно перед подачей внутрь помещения). Данные системы предполагают предварительное проектирование, разработку схемы, по которой будут устанавливаться воздуховодные каналы, вентиляционные выходы, необходимое дополнительное оборудование.

При помощи дополнительных установок подача воздухопотока к помещениям может осуществляться отдельно, с соблюдением определенных параметров влажности, степени очистки, температуры, скорости движения и т.д.

Сферы применения

Наибольшее распространение данные системы приобрели в сфере обслуживания больших зданий, площадок различной направленности:

• офисные, бизнес-центры;
• торговые центры;
• промышленное производство (текстильное, микроэлектронное и т.д.);

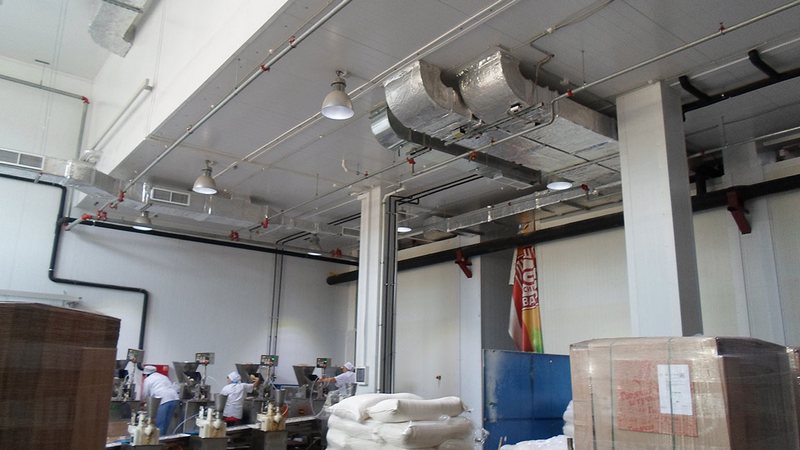

• пищевое производство (мясных продуктов, молочное, хлебобулочное, кондитерские цеха);
• медицинские учреждения;
• здания, помещения общественно-культурного назначения.

Основной отличительной особенностью центрального варианта вентиляции и кондиционирования следует назвать их возможности обеспечения надлежащего микроклимата на очень значительной площади. При этом монтажные и эксплуатационные затраты такой системы минимальны, в то время как для совокупности бытовых аппаратов они оказываются выше на порядки. Кроме того, для компактных конструкций характерно наличие большого количества мелких деталей, обслуживание которых требует проведения частых и сравнительно дорогостоящих операций. Общее число бытовых кондиционеров и вентиляционных устройств на фасадах крупнейших административных и производственных зданий может достигать нескольких сотен – в то время как централизованная система продолжает функционировать «в одиночестве», нисколько не снижая своей эффективности в зависимости от размеров.

В вопросах отказоустойчивости централизованным системам также нет равных, что связано с их куда большей простотой, неприхотливостью и масштабностью теплообмена. Наконец, более широкие возможности в вариативности размещения позволяют прокладывать центральную вентиляцию не непосредственно в небольших помещениях, а где-нибудь под крышей, что избавляет от назойливого шума всех находящихся в здании людей. Бытовые устройства такой возможности лишены – и это создает явный дискомфорт (особенно для рабочих мест, требующих тишины и сосредоточенности, учебных учреждений, больниц и т.д.).

Функциональность

К функционалу центрального кондиционирования и вентиляции относятся способности:

• регулировки подачи любого необходимого объема внешних воздушных масс;
• обеспечения эффективного смешивания приточного воздуха с уже находящимся в помещении;
• регулировка температуры и влажности воздуха;
• очистка от неприятных запахов, пылевых частиц и загрязнений.

Учитывая масштабность конструкций и размер сечений, проводящие воздух вентиляционные короба делают модульными, с расположенными в соответствии с проектом ребрами жесткости. Это упрощает и подключение инженерных коммуникаций (к которым относятся уже упомянутые электрические сети, трубопроводы, воздуховоды и пр.).

Виды центральных систем

В зависимости от структурных особенностей, количества подачи свежего воздухопритока, объема обслуживаемых помещений, центральные системы кондиционирования делятся на несколько основных видов.

По количеству использования свежего воздухопритока:

• прямоточные (только наружный воздухоприток);
• рециркуляционные (замкнутые схемы оборота одного и того же воздушного объема);
• с частичной рециркуляцией (используется приточный и очищенный из помещений).

Способ воздухоподачи:

• одноканальные (подается воздух одного качества);
• двухканальные (воздух разного состава подается по отдельным трубопроводам).

Разделение на зоны:

• однозональные (обслуживают воздухом одного качества заданный объем площади);
• многозональные (снабжают воздухопотоком разного состава несколько помещений, площадок одного большого помещения).

Достоинства централизованных систем

Использование центральной системы вентиляции выгодно не только в плане денежных средств, но и достигаемых результатов. Центральная вентиляция имеет несколько весомых преимуществ:

• Постоянный приток больших объемов свежего воздуха, равномерно распространяющегося по всем помещениям вентилируемого здания.
• Образование и поддержание оптимального, здорового и комфортного микроклимата.
• Отвод излишней влаги из помещений, которая может негативно влиять на конструкции и предметы в комнатах.

Также существуют вентиляционные установки крупного масштаба, которые эффективно предотвращают рекуперацию теплых воздушных масс в летний период. Это создает возможность использования холодного и свежего воздуха в ночное время для вентиляции помещений.
Центральная вентиляция снабжается приточно-вытяжной системой, которая обеспечивает постоянную циркуляцию воздушных масс в помещениях и своевременное удаление неприятных запахов. Таким образом, использование такой вентиляции полностью оправдано и плодотворно.

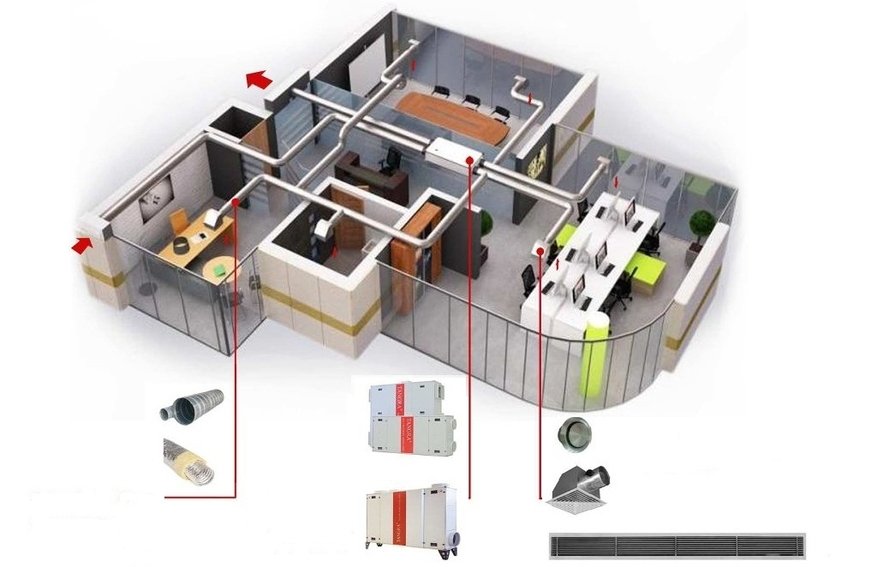

Из чего состоит центральная вентиляция

• центральные, большие приточные или приточно-вытяжные установки, которые могут размещаться либо в специально оборудованном помещении – венткамере, либо на крыше здания;
• магистральные воздуховоды (вертикальные и горизонтальные);
• воздуховоды в помещениях;
• воздухораздающие и воздухозаборные устройства.

Приточные установки

Приточные установки являются незаменимой составной частью вентиляционной системы, так как для оптимальных климатических условий в помещение должен постоянно подаваться чистый свежий воздух. Такие устройства способны круглосуточно обеспечивать здание кислородом, однако не стоит также забывать и о вытяжке отработанного воздуха. Если не организовать выброс загрязненного воздуха, концентрация углекислого газа в помещении будет подниматься выше допустимых санитарных норм, что чревато негативными последствиями для человеческого организма. Поэтому в помещении должны быть предусмотрены вытяжные отверстия для устранения этой проблемы.

Приточно-вытяжные установки

Для удобства вместо приточных установок чаще всего устанавливают приточно-вытяжные агрегаты. Данные устройства не только подают очищенный от пыли и микробов воздух, но и качественно удаляют запыленный комнатный.

Одним из главных преимуществ которое даёт приточно-вытяжная установока - функция рекуперации. Она предусматривает то, что практически 40% всей энергии на свою работу установка берет не от сети, а преобразовывая тепло комнатного воздуха. Поскольку в больших помещениях, особенно офисных, постоянно вырабатывается большое количество теплоты (в частности персоналом), его рационально использовать на обслуживание приточно-вытяжной установки. Поэтому компания Альтер Эйр рекомендует использовать эти устройства для центральных систем вентиляции.

Воздуховоды

Также необходимо обратить внимание и на выбор типа воздуховодов для помещения. Если необходимо проложить их не по прямой линии или в труднодоступных местах, то применяются так называемые гибкие воздуховоды. Они позволяют менять угол трасы и подстраиваются под параметры помещения.

Возможности усовершенствования центральной системы вентиляции

Помимо основных элементов, таких как вентиляционные установки, в системах центральной вентиляции могут применяться дополнительные приспособления, которые позволяют сделать её работу еще более эффективной.

К ним можно отнести:

• воздушные заслонки различных конструкций;
• вентиляторы различных характеристик;
• фильтры необходимой степени очистки;
• калориферы электрические, водяные, паровые, необходимой мощности;
• рекуператоры пластинчатые, роторные;
• воздухоохладители фреоновые, водяные;
• камеры увлажнения;
• шумоглушители.

Шумоглушители

К примеру, шумоглушители являются незаменимыми устройствами, позволяющими минимизировать уровень звукового давления системы, который возникает при ее работе. Особенно это становится актуально в тех помещениях, где к такому параметру, как уровень шума, предъявляются повышенные требования. Это могут быть как бытовые, так и административные здания различного назначения (офисы, развлекательные центры, SPA-салоны и т.д.).

Калориферы

Также предварительная обработка воздуха может сопровождаться его подогревом до нужной температуры. С этой функцией справляются калориферы. Такие устройства регулируют температуру воздуха, которая подается в помещение, что особенно актуально в холодный период года.

Преимущества и недостатки центральной системы вентиляции

Преимущества использования центральной системы вентиляции офисного здания:

• при работе системы в одном режиме в здания может достигаться неплохая энергоэффективность;
• оборудование размещается в отдельном помещении и не создает шума для офисной части здания;
• возможна высокая степень атоматизации и диспетчеризации;
• центральные вентиляционные установки производят специализированные фирмы, с использованием качественных комплектующих и технологий, что гарантирует достаточный срок безаварийной эксплуатации.

Недостатки использования центральной системы вентиляции:

• большие капитальные затраты;
• необходимо в стадии проектирования точно учесть нужное количество воздуха;
• вертикальные магистральные воздуховоды забирают полезную площадь здания;
• невозможность изменения и регулирования системы при перепланировке.
