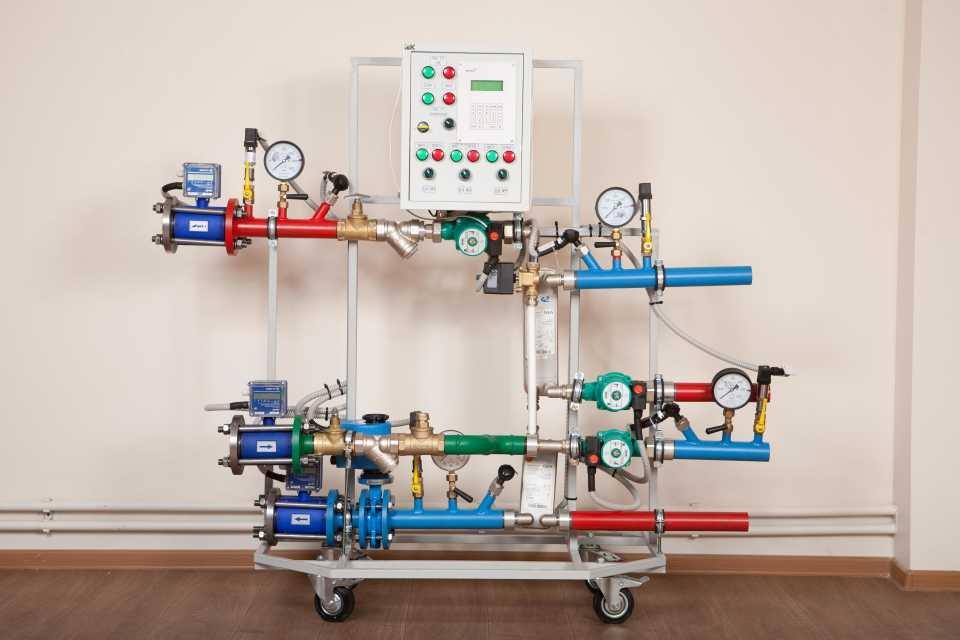

Тепловой пункт

Тепловой пункт Отправьте быструю заявку

Тепловой пункт - это совокупность специализированного технологичного оборудования, предназначенного для проведения тепловой энергии от внешней теплосети (котельные, теплоэлектроцентрали, районные тепловые сети) к внутренней отопительной, водоснабжающей или вентиляционной системе.

Индивидуальный тепловой пункт (ИТП) является необходимым в каждой сфере деятельности. Их наличие обязательно в любых постройках для обеспечения снабжением горячей водой, а также вентиляции. Но главное предназначение ИТП, особенно с учетом изменчивых погодных и температурных условий в нашей стране - предоставление отопления. Оно не только обеспечивает комфорт для людей, проживающих, работающих или просто находящихся в том или ином помещении, но и позволяет соблюдать все нормы и сохранять технологичность в производственном процессе.

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

Каких типов бывают тепловые пункты?

Теплопункты могут быть различными по тому, каким именно образом и в каком количестве они могут подключаться к системам-потребителям тепловой энергии. Также ТП отличаются друг от друга по способам монтажа и по тому, где они размещены - непосредственно в постройке либо же в специально предназначенном для этого отдельном помещении.

Типы тепловых пунктов:

  1. Центральный (ЦТП) - применяется для теплообеспечения нескольких потребителей, например, целого большого здания или промышленной постройки. В основном, помещается в пристройке, реже - в подвале или техпомещении самого здания;
  2. Индивидуальный (ИТП) - предназначен для теплообеспечения одного потребителя, например, части постройки или небольшого здания. В большинстве случаев, такой тип ТП размещают в подвале или техпомещении здания. Но если особенности данного сооружения из соображений техники безопасности требуют отдельного размещения теплопункта, его выносят за пределы в специальную пристройку;
  3. Блочный (БТП) - производится на заводе в виде готовых блочных систем. Таких систем может быть несколько, а может быть и одна. Такие блоки занимают мало места, закрепляясь на одной раме. Применяются такие теплопункты, если помещение под него ограничено в размерах и необходимо сэкономить пространство. А согласно числу потребителей теплоэнергии, БТП может быть как центральным, так и индивидуальным.

При приобретении теплопункта, учитывайте тип и размер здания-потребителя.

Предназначение тепловых пунктов

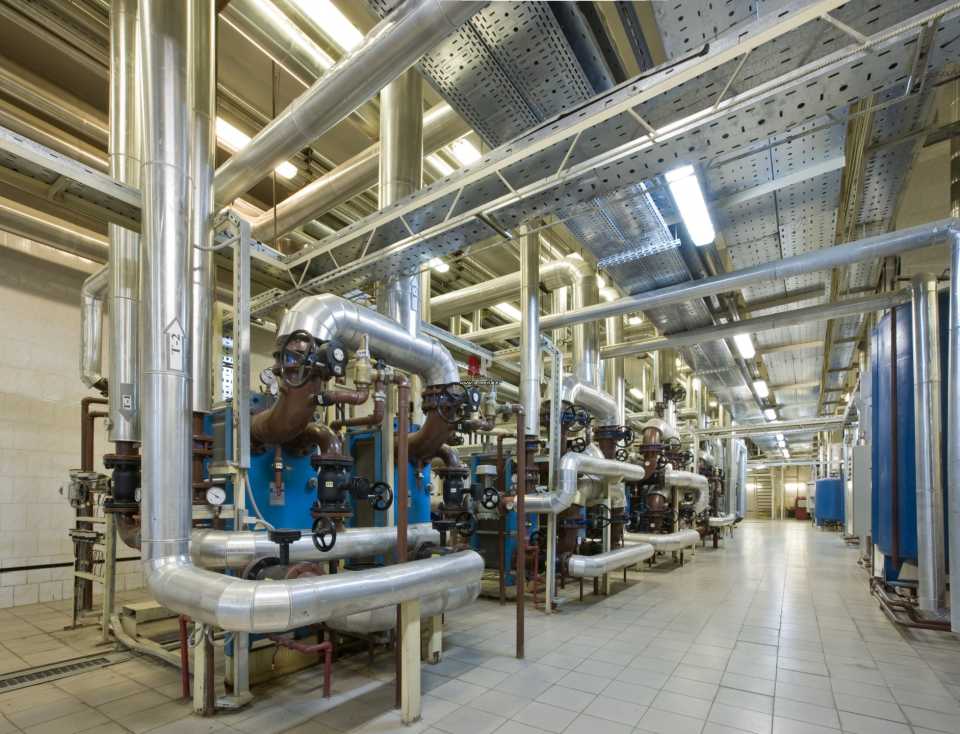

Тепловые пункты

Предназначение ЦТП, то есть центрального теплового пункта заключается в присоединении, передаче и распределении теплоэнергии на несколько зданий. Для встроенных и других помещений, расположенных в одном здании, например, магазинов, офисов, паркингов, кафе, требуется установление своего отдельного индивидуального теплового пункта.

Из чего состоят тепловые пункты

ИТП старого образца имеют элеваторные узлы, где подача воды смешивается с теплопотреблением. В них не регулируется и не экономно расходуется потребляемая тепловая энергия.

У современных автоматизированных индивидуальных тепловых пунктов есть перемычка между подающим и обратным трубопроводом. У такого оборудования конструкция более надежная из — за установленного к перемычке сдвоенного насоса. К подающему трубопроводу монтирован клапан для  регулирования, электропривод и контроллер, который называется погодным регулятором. Также теплоноситель у обновленного автоматического ИТП оснащен  температурными датчиками и наружным воздухом.

Зачем нужны тепловые пункты?

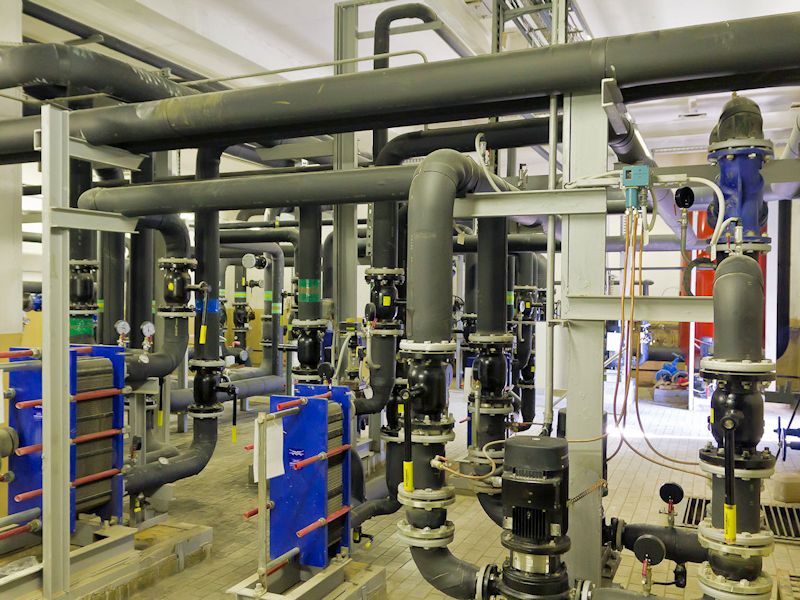

Тепловые пункты

Автоматизированная система контролирует температуру в теплоносителе для подачи в помещение.  Еще она выполняет функцию регулирования температурных показателей, соответствующих графику и относительно  наружному воздуху. Это позволяет исключить перерасходы теплоэнергии, отапливающей здание, что важно для осенне-весеннего периода.

Автоматическое регулирование всех современных ИТП отвечает высоким требованиям, связанных с надежностью и сбережением энергии, также как их надежная шаровая запорная  арматура и сдвоенные насосы.

Таким образом, в автоматизированном индивидуальном тепловом пункте в зданиях и помещениях происходит экономия теплоэнергии до тридцати пяти процентов. Данное оборудование является сложным техническим комплексом, требующем грамотного проектирования, монтажа, наладки и обслуживания, которое по силам только профессиональным опытным специалистам.

Открытые и закрытые системы тепловых пунктов. Зависимые и независимые схемы подключения тепловых пунктов

В открытой системе теплоснабжения вода для работы теплового пункта поступает непосредственно из теплосетей. Водозабор может быть полным или частичным. Объем воды, забранный для нужд теплового пункта, восполняется поступлением воды в теплосеть. Следует отметить, что водоподготовка в таких системах осуществляется только на входе в теплосеть. Из-за этого качество воды, поступающей потребителю, оставляет желать лучшего.

Открытые системы, в свою очередь, могут быть зависимыми и независимыми.

В зависимой схеме подключения теплового пункта к тепловой сети теплоноситель из теплосетей попадает непосредственно в систему отопления. Такая система достаточно проста, так как в ней отсутствует необходимость установки дополнительного оборудования. Хотя эта же особенность ведет к существенному недостатку, а, именно, к невозможности регулирования подачи тепла потребителю.

Независимые схемы подключения теплового пункта характеризуются экономической выгодой (до 40%), так как в них между оборудованием конечных потребителей и источником теплоэнергии установлены теплообменники тепловых пунктов, которые регулируют количество подаваемого тепла. Также неоспоримым преимуществом является повышение качества подаваемой воды.

В связи с энергоэффективностью независимых систем многие тепловые компании реконструируют и модернизируют свое оборудование из зависимых систем в независимые.

Закрытая система теплоснабжения является полностью изолированной системой и использует циркулирующую воду в трубопроводе без забора ее из тепловых сетей. Такая система использует воду только в качестве теплоносителя. Утечка теплоносителя возможна, но вода восполняется автоматически при помощи регулятора подпитки.

Количество теплоносителя в закрытой системе остается постоянным, а выработка и распределение тепла потребителю регулируется температурой теплоносителя. Закрытая система характеризуется высоким качеством водоподготовки и высокой энергоэффективностью.

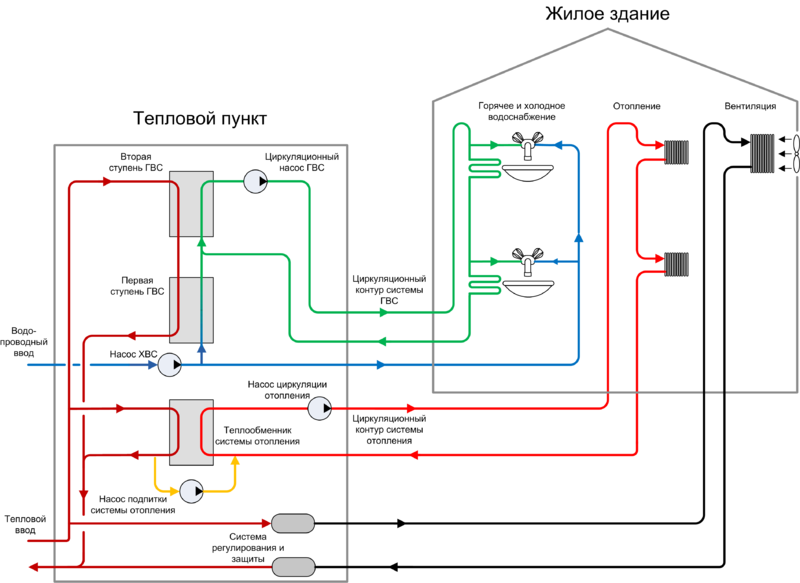

Принципиальная схема теплового пункта

Схема теплового пункта зависит, с одной стороны, от особенностей потребителей тепловой энергии, обслуживаемых тепловым пунктом, с другой стороны, от особенностей источника, снабжающего ТП тепловой энергией. Далее, как наиболее распространённый, рассматривается ТП с закрытой системой горячего водоснабжения и независимой схемой присоединения системы отопления.

Теплоноситель, поступающий в ТП по подающему трубопроводу теплового ввода, отдает свое тепло в подогревателях систем ГВС и отопления, а также поступает в систему вентиляции потребителей, после чего возвращается в обратный трубопровод теплового ввода и по магистральным сетям отправляется обратно на теплогенерирующее предприятие для повторного использования. Часть теплоносителя может расходоваться потребителем. Для восполнения потерь в первичных тепловых сетях на котельных и ТЭЦ существуют системы подпитки, источниками теплоносителя для которых являются системы водоподготовки этих предприятий.

Водопроводная вода, поступающая в ТП, проходит через насосы ХВС, после чего часть холодной воды отправляется потребителям, а другая часть нагревается в подогревателе первой ступени ГВС и поступает в циркуляционный контур системы ГВС. В циркуляционном контуре вода при помощи циркуляционных насосов горячего водоснабжения движется по кругу от ТП к потребителям и обратно, а потребители отбирают воду из контура по мере необходимости. При циркуляции по контуру вода постепенно отдает своё тепло и для того, чтобы поддерживать температуру воды на заданном уровне, её постоянно подогревают в подогревателе второй ступени ГВС.

Система отопления также представляет замкнутый контур, по которому теплоноситель движется при помощи циркуляционных насосов отопления от ТП к системе отопления зданий и обратно. По мере эксплуатации возможно возникновение утечек теплоносителя из контура системы отопления. Для восполнения потерь служит система подпитки теплового пункта, использующая в качестве источника теплоносителя первичные тепловые сети.

Промышленное предприятие должно, как правило, иметь один центральный тепловой пункт (ЦТП) для регистрации, учета и распределения теплоносителя, получаемого из тепловой сети. Количество и размещение вторичных (цеховых) тепловых пунктов (ИТП) определяется размерами и взаимным размещением отдельных цехов предприятия. ЦТП предприятия должен быть размещен в отдельном помещении; на крупных предприятиях, особенно при получении кроме горячей воды также и пара, - в самостоятельном здании.

Предприятие может иметь цехи как с однородным характером внутренних тепловыделений (удельный вес в общей нагрузке), так и с разным. В первом случае температурный режим всех зданий определяется в ЦТП, во втором – различным и устанавливаться на ИТП. Температурный график для промышленных предприятий должен отличаться от бытового, по которому обычно работают городские теплосети. Для подгонки температурного режима в тепловых пунктах предприятий должны устанавливаться смесительные насосы, которые при единообразии характера тепловыделений по цехам могут быть установлены в одном ЦТП, при отсутствии единообразия – в ИТП.

Проектирование тепловых систем промышленных предприятий должно проводиться с обязательным использованием вторичных энергоресурсов, под которыми понимаются:

Для теплоснабжения обычно используются энергоресурсы третьей группы, которые имеют температуры в пределах от 40 до 130°С. Предпочтительным является их использование для нужд ГВС, поскольку эта нагрузка имеет круглогодичный характер.

При большой рассредоточенности цехов по территории предприятия желательно иметь систему диспетчерского контроля за параметрами сетевой воды в узловых точках тепловой сети и цеховых ИТП, что особенно необходимо при переменном характере тепловых нагрузок в течение суток, связанного со сменностью работы предприятий.

Документы для Энергонадзора

Чтобы успешно был проведен допуск в эксплуатацию, в службу Энергонадзора предоставляются следующий пакет бумаг:

Квалификация у обслуживающего персонала ИТП должна быть обязательно, но не требуется её высокий уровень. Поэтому все операторы, допускаемые к использованию и содержанию пункта, проходят обучение. В период перекрытой системы водоподачи насосы запускать не разрешается. Показатели манометров следует регулярно наблюдать, отслеживать порог давления, регулировать по схеме и инструкции.

Также крайне важно не допускать перегрева электродвигателей, повышенного уровня вибраций, шума.Перекрывая клапаны, чрезмерных усилий делать не нужно, разбирать регуляторы во время скачка давления строго воспрещается

Перед эксплуатацией система внутри должна быть промыта.
