Сегодня вентиляция административных помещений –  необходимость для нормальной работы людей, которые в них находятся. Существуют установленные нормы микроклимата, которые должны строго соблюдаться, не зависимо от планировки и даты постройки здания. В новых сооружениях уже на этапе проекта предусмотрена современная система вентиляции. В старых зданиях обновляются инженерные системы, прокладываются новые воздуховоды и устанавливаются соответствующие агрегаты.

Во всем мире действуют определенные нормы вентиляции общественных и административных зданий. Это обусловлено тем, что состояние воздуха в помещении напрямую влияет на здоровье людей, находящихся в нем.

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

Основные требования к качеству воздуха и системе вентиляции прописаны в СНиП. Ими руководствуются все проектировщики при расчете и подборе оборудования. Для различных типов зданий предусмотрены определенные требования к воздуху в помещении.

Какие задачи решаются при проектировании системы вентиляции административного здания:

• Обеспечение комфортного микроклимата во всех помещениях здания.
• Надежная работа без аварий и потери мощности даже в период интенсивной эксплуатации.
• Низкий уровень шума как внутри здания, так и снаружи. Работающие внешние блоки системы вентиляции могут создавать достаточно много шума и доставлять неудобства жителям ближайших домов.

Обозначим базовые понятия, которые определяют, какой должна быть вентиляция административных зданий.

Первое, что фиксируется в проекте –  тип здания и характер проводимых работ в его помещениях. Это может быть рабочий цех, склад, спортивное учреждение, офис и другие. Условно можно выделить три основные группы назначения вентиляции. Система направлена на обслуживание только людей в помещении, на обслуживание только оборудования или на обслуживание людей и машин вместе. А в административных зданиях чаще встречается комбинированный вариант, поскольку используется преимущественно маломощная офисная техника и рядом с ней всегда работают люди. Однако  для комнат с пультами управления, серверных и подобных помещений целесообразно рассчитывать систему вентиляции для обслуживания конкретного оборудования. Это будут иные требования к температуре и влажности воздуха в помещении в сравнении с теми, где постоянно находятся люди.

Какие здания считать административными

Во всей технической документации административно-бытовые здания коротко обозначают аббревиатурой АБК. К ним относятся:

• Офисы;
• Университеты, школы, детские сады;
• Медицинские учреждения, лаборатории;
• Гостиницы;
• Торгово-развлекательные центры.

Каждый тип АБК имеет свои особенности эксплуатации и требования к микроклимату. Так, например, в медицинских учреждениях необходимо предусмотреть эффективную систему обеззараживания вытяжного воздуха и более продуктивную систему воздухообмена. В некоторых лабораториях также требуется поддержание относительно низкой температуры в помещении.

Основные параметры для подбора системы вентиляции административных помещений:

1. Количество человек и характер их работы. Это влияет на количество расхода приточного воздуха, тепло- и влагообмен. Чем больше людей в помещении, тем быстрее нагревается воздух и больше выделяется влаги. Система кондиционирования даже при максимальной нагрузке должна поддерживать требуемые параметры воздуха.
   Административно-бытовые здания предполагают определенный вид деятельности людей. Как правило, это низкая активность,  малоподвижность, если сравнивать с тренажерным залом или производственным цехом на заводе. Однако при этом используется достаточно много офисной и бытовой техники. Она дает существенный теплоприток в помещение, который также учитывают при расчетах.

2. Климатические условия и конструкция здания. Во многих регионах России в холодный период держится достаточно низкая температура окружающей среды, и при вентиляции помещений требуется предусмотреть возможность подогрева наружного воздуха перед подачей его в помещение, а также его увлажнение.
   Имеет значение расположение по сторонам света. Южная сторона здания, как правило, прогревается сильнее и, соответственно, нагрузка на систему кондиционирования будет немного выше.
   Сегодня все чаще строятся здания с панорамными окнами. И хотя стекло не так сильно нагревается, как бетонная или кирпичная стена, но солнечный свет, который через него проходит, дает большой теплоприток, особенно в летний период. В таких случаях требуется достаточно мощная вентиляционная система кондиционирования. В этом случае вопрос поддержания оптимального микроклимата решается  за счет установки центральной вентиляционной системы чиллер-фанкойл.

3. План здания и назначение помещений. Вентиляционные системы проектируются с учетом скорости движения воздуха и особенностей помещений. Так, в здании может располагаться комната для курения, а это значит, что там необходимо предусмотреть более мощную вытяжку с очисткой и удалением внутреннего воздуха. Если в здании предусмотрен буфет и своя кухня, требуется добавить дополнительные фильтры, которые нейтрализуют запахи, и дополнительный воздухоотвод на кухне.
   Актовые залы, приемные кабинеты – большие помещения с высокими потолками, где одновременно может находиться большое количество людей. Система вентиляции таких помещений имеет свои особенности проектирования, которые отличаются от обычных кабинетов.

Существует еще множество других параметров и коэффициентов, которые инженеры-проектировщики используют для расчета системы вентиляции и подбора максимально подходящего оборудования с целью обеспечения оптимального микроклимата при любых условиях.

Виды систем вентиляции

На сегодня существует большое количество разнообразных типов вентиляции, способных обеспечивать заданный уровень параметров состава воздуха в здании. Такое изобилие видов обусловливается разным предназначением кабинетов и помещений, характером проходящих в них процессов, а также типами примесей и выделений, которые требуется вывести. Исходя из этого выделяет несколько классификационных признаков воздухообменных конструкций:

• По принципу возникновения природного давления, заставляющего двигаться потоки воздуха распознают систему с механическим или естественным типом побуждения;
• По характеру назначения вентиляция бывает вытяжная или приточная;
• В зависимости от зоны действия установки кондиционирования делят на общеобменные и местные;
• По наличию нюансов в конструкции механизма, бывают бесканальные и канальные типы.

Подробно рассмотрев каждый из существующих типов, можно определить преимущества и недостатки каждого из них. Несмотря на то, что вентиляция общественных зданий довольна схожа по своему устройству с системами в жилых домах, необходимо тщательно изучить все особенности, ведь только правильное применение приборов обеспечит поддержание нужного микроклимата.

Особенности естественного и механического типа проветривания

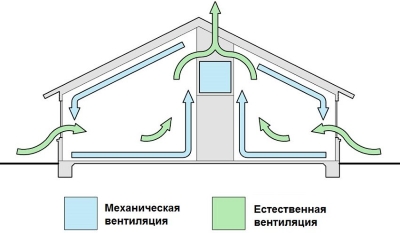

Самым простым и распространенным способом проветривания помещений в здании является естественная циркуляция воздуха. Она основана на природном движении воздушных масс и не требует установку никаких дополнительных конструкций. Чтобы такая система полноценно функционировала, проектирование будущего здания должно быть выполнено с точнейшими расчетами. Разнообразные схемы работающих систем и способы построения индивидуальных, подробно в свое время расписал в научных работах Сазонов вентиляция общественных зданий по мнению которого может отлично функционировать как в естественном исполнении, так и в сочетании со специализированными установками.

При такой вентиляции воздушные массы приводятся в движение за счет перепада температур на улице и в стенах комнат: благодаря естественным законам физики, под силой ветра свежие потоки поступают внутрь по воздуховодам, а нежелательные выводятся наружу. Существенным минусом такого кондиционирования является ее произвольность и полная зависимость от погодных условий.

Для компенсации природной зависимости такого кондиционирования, дополнительно монтируют искусственную или, как ее еще называют, механическую вентиляцию, благодаря которой поддерживается нужный воздухообмен. Суть ее работы – принудительное перемещение переработанного воздуха и приток чистых потоков.

Некоторые конструкции наделены специальными функциями: увлажнением, повышенной очисткой и ионизацией, подогревом или даже охлаждением. Для этого в систему монтируют те или иные детали: фильтры и удерживатели пыли, вентиляторы, воздухоотводные каналы и нагревательные механизмы. В целом, такой системе присущи определенные характеристики:

• Не зависит от погоды и изменений климата;
• Выполняет заданный тип очистки в указанное время;
• Является энергоемким способом проветривания;
• Требуются финансовые затраты на установку;
• Является подходящей конструкцией для комбинирования с другими вентиляционными механизмами.

Решение о предпочтении именно такого вида вентиляции должно приниматься еще на этапе составления проекта, где рассчитывается и обосновывается такой выбор, исходя из различных критериев: от технических до санитарно-гигиенических.

Приточная и вытяжная

Характеризуется направлением движения воздушных масс: приточная вентиляция подаёт подготовленный воздух внутрь помещения; вытяжная забирает отработанный, а затем выбрасывает его на улицу.

По типу побуждения вентиляционные системы бывают искусственными, естественными и комбинированными. Главная особенность расчёта – кратности воздухообмена, она зависит от типа помещения. Например, в раздевалке достаточно 2-3 раз в час, а в цеху по производству лакокрасочных материалов должна рассчитываться на 15-17 раз.

Главное в расчёте мощности – баланс воздухообмена. Если удалить намного больше воздуха, чем подать, то возникнет ощутимая разница давления внутри и снаружи. Это негативно скажется на самочувствии работников или технологическом процессе.

Местная и общая

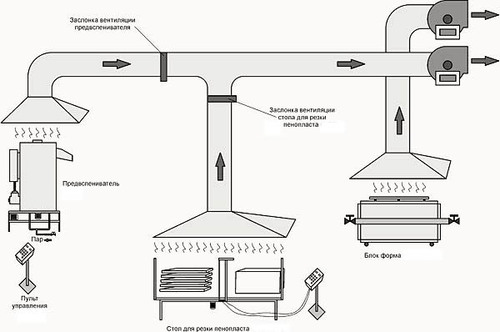

Общая или общеобменная вентсистема обслуживает всё здание. Местная или локальная предназначена для удаления или подачи воздуха на ограниченный участок или отдельное рабочее место.

К ним также предъявляется ряд нормативных требований:

• Общеобменная вентиляция не может проходить через несколько пожарных отсеков, для каждого она проектируется отдельно.
• Можно проектировать одну общеобменную вентсистему для лабораторий, жилых, общественных, производственных помещений категории Д. Главное, чтобы они располагались в одной противопожарной секции.
• Запрещается объединять в одну ветку помещения системы с рекуперацией и без рекуперации воздуха.
• Локальная система отсосов вредных веществ первого и второго классов рассчитывается с учётом запасного вентилятора. Он должен обеспечивать нормативные показатели ПДК, если основные отсосы выйдут из строя.
• Если установлена аварийная вентиляция, обеспечивающая нормативное ПДК, то резервное устройство не требуется.
• Местные отсосы от станков проектируются отдельной веткой только для тех веществ, которые могут создать взрывоопасное соединение.

Наборная и моноблочная

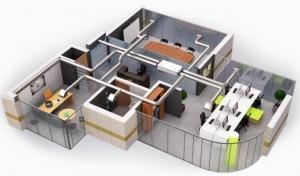

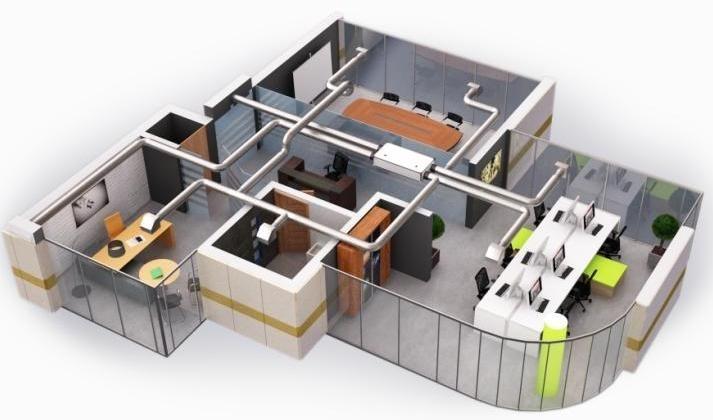

Наборная вентиляция состоит из отдельных модулей, каждый из которых выполняет определённую функцию. Это вентиляторы, фильтрующие установки, охладители, системы автоматики. В собранном виде узлы устанавливаются под фальш-потолком или отдельной комнате.

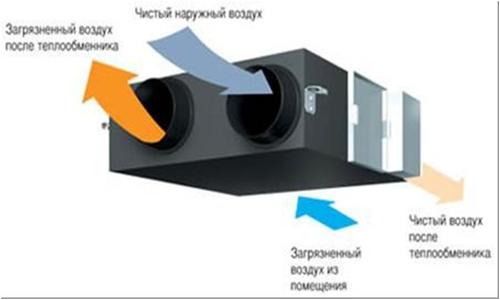

Моноблочная вентиляция состоит из одного блока, в теле которого собраны все составные части. Как правило, он хорошо изолирован и не пропускает шум. Часто оборудуется рекуператором, что снижает финансовые издержки на отопление.

Особенности проектирования

Параметры работы приточно-вытяжного воздухообмена регламентируются положениями СНиП о вентиляции офисных помещений. На стадии разработки проекта вентиляционной системы специалисты согласовывают с заказчиком:

• архитектурные, конструктивные особенности офисного строения/кабинетов;
• расположения вентиляционного оборудования;
• возможное расположение воздуховодных каналов;
• уровень мощности электрической установки;
• возможность подведения воды;
• пути отведения конденсата;
• обеспечение доступа к вентиляционному оборудованию;
• возможность внесения конструктивных изменений.

При проектировании вентиляционного сети производят расчеты:

• воздухообмена;
• коммуникационной схемы;
• теплопритоков для каждого помещения отдельно с учетом технических, конструктивных особенностей строения;
• площади сечений воздуховодных путей;
• потери давления по вентиляционной сети;
• оптимальной мощности колорифера.

Определяется необходимое оборудование для комплектации, установки вентиляционной сети. Готовится проектная документация.

Что нужно учесть при монтаже вентиляции в офисе

Основной параметр вентиляционных систем – производительность в единицу времени. Обычно производители указывают этот параметр в перечне технических характеристик. Исходить нужно из расчета, что на одного человека необходимо 60 кубических метров воздуха в час. Кроме того, система должна обеспечить и оптимальный уровень влажности – от 40 до 60%.

Также многие производители указывают не производительность своих систем, а мощность двигателя. В этом случае можно воспользоваться формулой P=V*H*12. В этих расчетах:

• Р – мощность, необходимая для обеспечения помещения кислородом;
• V – общая площадь комнаты;
• Н – высота потолка;
• 12 – оптимальный для жизнедеятельности человека воздухообмен, указанный в кубометрах в час.

Таким образом, зная технические параметры помещения можно рассчитать и мощность приточно-вытяжных установок, которые нужны для обеспечения здоровой атмосферы.
