Когда вы долго находитесь в своей квартире, испытываете недостаток кислорода? Появляется желание выйти на улицу или на балкон? Происходит это, потому что помещение наполняется углекислым газом (СО2), также воздух становится тяжелым из-за избытка тепла, влаги и пыли. Да, обычное проветривание спасает ситуацию, но ненадолго. К тому же зимой это не очень комфортно делать. А как насчёт инфраструктуры? Возле вашего дома проходит 8-ми полосная дорога? В Москве сейчас тяжело найти дом, в котором, открывая окно, не запускаешь газы переработанных нефтепродуктов, горящие торфяники и прочие неприятные запахи.

Из этой ситуации есть два выхода:

1. Смириться и приспосабливаться к ситуации
2. Идти в ногу со временем, и установить современную систему вентиляции квартиры

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

Что дает правильная вентиляция в квартире?

1. Вентиляция ГАРАНТИРУЕТ отличное здоровье.

Вы когда-нибудь задавались вопросом, почему люди, живущие в деревне, обладают более крепким здоровьем, нежели жители Москвы? Физические нагрузки или питание здесь не причём: многие современные москвичи посещают спортзал и придерживаются здорового питания. Обстановка и экосистема также не слишком важны – стрессы и химикаты есть везде. Вся проблема в кислородном голодании!

Казалось бы, такая мелочь, но как сильно она меняет вашу жизнь. А все потому, что современный житель, как большого, так и малого города, проводит на свежем воздухе не более часа в день.

А в Москве открытый воздух вообще не везде полезен. От недостатка кислорода ухудшается сон, настроение, мыслительные процессы, у вас появляется желание выйти на улицу или, хотя бы, на балкон. Многие к этому привыкли, но не многие знают, что квартиру можно сделать местом абсолютного комфорта.

2. Вентиляция ГАРАНТИРУЕТ уют и комфорт даже в центре Москвы

Почему же в загородном доме вы можете находиться днями напролёт?

Да потому, что там воздух насыщен кислородом. А хотите свою квартиру сделать таким же уютным домом? Для этого вам всего лишь понадобится приточно-вытяжная вентиляция! Это процесс замены в помещении отработанного воздуха на свежий, с целью обеспечения благоприятного микроклимата. Разумеется, в соответствии с федеральным законодательством, многоэтажные дома оборудуются вентиляцией. Но обычная вентиляция, установленная в квартире, обеспечивает минимальную циркуляцию воздуха. Да, она, конечно, снижает уровень СО2 в помещении, но обеспечить уют и хороший микроклимат не способна. Поэтому наша компания предлагает вам изменить свою жизнь, и установить в квартире современную систему вентиляции.

Назначение системы вентиляции в квартире – создание воздухообмена – а именно, удаление из помещений отработанного воздуха и замена его свежим наружным.

Для удаления воздуха в квартирах используются вытяжные каналы, расположенные на кухне и в санузлах. Приток воздуха поступает в жилые помещения (спальни, кабинет, гостиную).

Сегодня, применение герметичных конструкций и евро-окон сделали естественный приток воздуха почти невозможным. Поэтому, организация приточной вентиляции в квартире - это отдельный вопрос, который решает застройщик на этапе строительства или зачастую, жилец своими силами.

Нормы по вентиляции и кондиционированию в квартире

В жилых помещениях квартиры в режиме обслуживания необходим минимальный воздухообмен из расчета 3 м3/час на 1м2 площади - СП 54.13330.2011 "Здания жилые многоквартирные"

Вытяжка из подсобных помещений, при этом, должна быть не менее следующих объемов:

• Кухня с электроплитой - 60 м3/час
• Кухня с газовой плитой - 90 м3/час
• Ванная, душевая, туалет - 25 м3/час
• Совмещённый санузел - 50 м3/час
• Кладовая, гардеробная - 25 м3/час

Температура воздуха в квартире регламентируется ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях»

В соответствии, с которым оптимальная температура для жилых помещений составляет:

• В теплый период года – 22-25 гр.С
• В холодный период – 20-22 гр.С

Как устроена вентиляционная система многоквартирных домов

Вентиляционная система в загородных и многоквартирных домах – неотъемлемая составляющая уютного микроклимата, ничем не уступающая по своей значимости водопроводу, электричеству или отоплению. Без всех перечисленных компонентов невозможно обеспечить комфортное проживание. Но как устроена вентиляция квартир, по какому принципу работает эта система, и можно ли сделать всё своими руками?

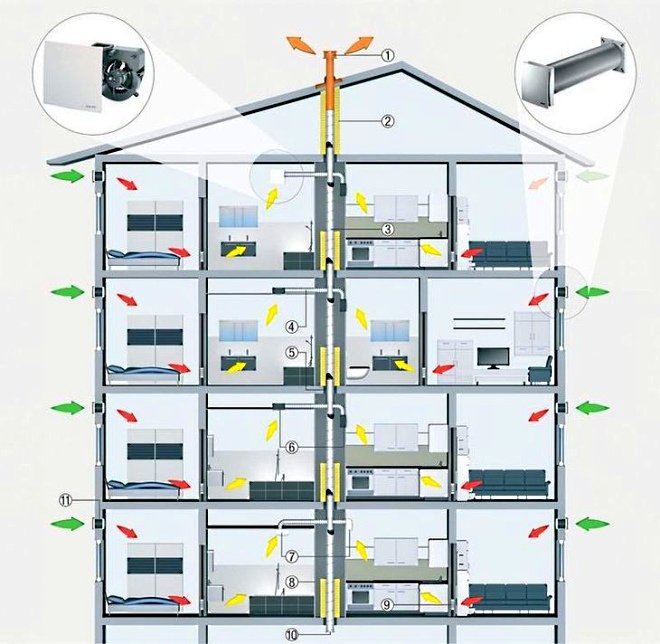

Пример организации вентиляции в многоэтажке

В случае многоквартирных объектов обустройство системы вентиляции – хлопоты компании застройщика. В процессе строительства подготавливаются проходы, монтируются воздуховоды, подводятся каналы к кухне и ванне. Система организована достаточно просто: приток и отвод кислорода осуществляется благодаря естественному воздухообмену – через открытые окна, форточки, щели и дверные проёмы.

Данное устройство имеет несколько очевидных преимуществ:

• исключительная автономность – на работу системы не влияет электричество;
• ценовая доступность оборудования, простота монтажа;
• формирование благоприятных для человеческого здоровья условий естественного характера.

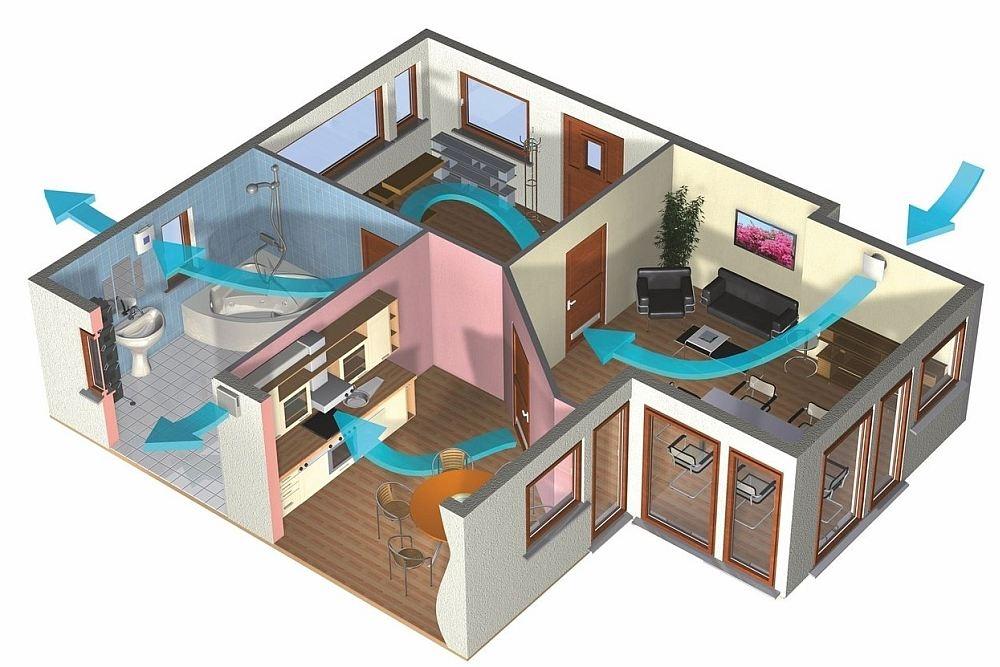

Схема естественного воздухообмена в квартире

Работа естественной вентиляции в квартире зависит от погоды за окном, и это один из главных её недостатков. Существует высокая вероятность образования обратной тяги, при сильных порывах ветра, что чревато проникновением мелкого мусора с улицы в дом. Для нормальной работы естественной вентиляции в квартире требуется соблюдение одного условия – на улице температурный режим должен быть ниже, чем внутри жилья.

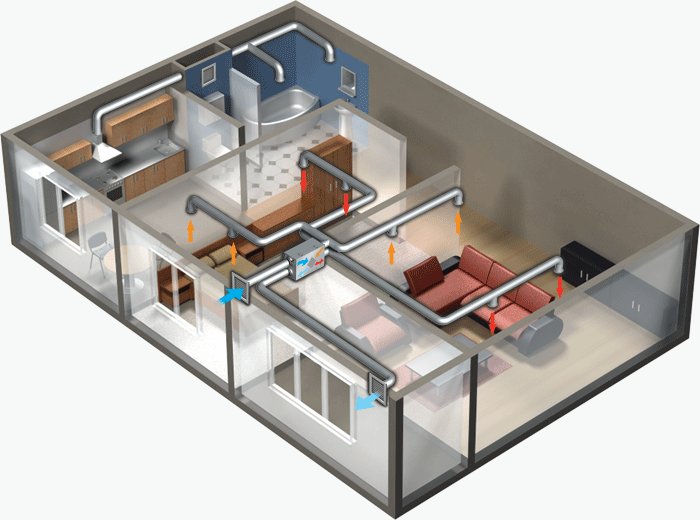

Схема принудительного воздухообмена в квартире

Реальная альтернатива естественной системе воздухообмена – установка принудительной системы (приточной или вытяжной). Такая схема вентиляции в квартире базируется на отводе грязного воздуха из жилого пространства и подаче свежего, при этом воздушные массы приводят в движение встроенные вентиляторы. Как правило, установка приборов осуществляется внутри шахт воздуховода у кухни и санузла.

Виды оборудования, которое используют для вентиляции в квартирах и загородных домах

Вентиляционные системы, устанавливаемые в квартирах, можно условно разделить на три категории, в зависимости от функциональных возможностей, принципа действия и особенностей монтажа. Рассмотрим каждую категорию более детально.

Естественная циркуляция воздуха

При монтаже такого оборудования в квартире устанавливаются приточные клапаны. Элементы представляют собой пластиковые патрубки, которые монтируются в стену и с наружной стороны закрываются алюминиевым кожухом. Внутри расположена теплоизоляция.

С внутренней стороны клапан комплектуется фильтром и заслонкой, которые помогают регулировать поступление воздушного потока. Клапан не обеспечивает самостоятельный приток воздуха внутрь квартиры (здесь отсутствует вентилятор). Циркуляция обеспечивается за счёт удаления отработанного воздуха через вентиляционные каналы кухонных помещений и санузлов.

Чтобы воздушный поток бесперебойно перемещался от клапана к вытяжной системе необходимо оставлять зазоры под межкомнатными дверями, шириной 1.5-2 см.

Преимущества

Недостатки

бюджетный вариант, обеспечивающий квартиру притоком свежего воздуха; надёжность – в конструкции отсутствуют механические элементы; простота – при наличии определённых навыков система устанавливается самостоятельно; комфорт – система не издаёт шума во время работы; удобство эксплуатации – клапан не нуждается в сложном обслуживании, в случае необходимости промывается водой; не загромождается внутреннее пространство; система не привязана к городской электросети.

для установки системы, в доме должна нормально функционировать штатная вытяжка; сравнительно небольшой приток свежего воздуха (не более 40 м3/час для одного клапана); при монтаже потребуется сквозное бурение стены, что доставляет определённые сложности в монолитной застройке.

Эффективность естественной вентиляции заметно снижается, когда уличная температура превышает +10 градусов.

Принудительная циркуляция воздуха

Это более сложное оборудование, КПД которого намного выше, чем у предыдущей системы. Такие устройства ещё называют наборными, за счёт многокомпонентной конструкции, в которой внутри металлического ящика с шумоизоляцией размещаются следующие элементы:

• вентилятор;

• калорифер;

• воздушный фильтр;

• обратный клапан;

• система автоматического контроля.

Такие модели устанавливаются за пределами жилых помещений. Обычно монтаж выполняют на балконах, в санузлах и подсобных помещениях, за подвесными потолками.

Оборудование в таких системах принудительно нагнетает в квартиру свежий воздух, выдавливая старый через вентиляционные шахты. Если общедомовая система воздухообмена не работает, оборудование комплектуется вытяжными вентиляторами. Некоторые модели оснащаются встроенным рекуператором, который подогревает воздушный поток, поступающий в помещения.

Монтаж принудительных вентиляционных систем предполагает проведение жёстких либо гибких воздуховодов, что потребует незначительного переустройства квартиры.

Преимуществами оборудования считаются следующие факты:

• циркуляция не зависит от функциональности вытяжных шахт;

• оборудование работает с минимальным уровнем шума;

• возможность тонкой регулировки воздушного потока;

• автоматическое поддержание микроклимата внутри квартиры;

• фильтрация избавляет воздух от вредных примесей;

• автоматизированная работа в заданном режиме;

• бюджетная стоимость расходных элементов.

К существенным недостаткам относятся необходимость монтажа подвесного потолка для маскировки воздуховодов и существенное увеличение потребления электроэнергии.

Помимо этого, установка такой системы возможна только при проведении ремонта в квартире.

Комбинированная система

Благодаря конструктивным особенностям, такие модели считаются наиболее доступными по цене и практичными в эксплуатации. Принцип работы системы заключается в поступлении свежего воздуха через приточные клапана, расположенных в оконных рамах или стенах. Отработанный воздух удаляется посредством вытяжных вентиляторов.

Учитывая, что в зимнее время года внутрь помещений будет поступать холодный воздух, имеет смысл размещать приточные клапана над радиаторами отопления или электронагревательными приборами. В этом случае, холодная струя будет равномерно перемешиваться с тёплым воздушным потоком, обеспечивая комфортную температуру в жилой зоне.

Вытяжные вентиляторы такой системы работают постоянно, в дневное время, когда в квартире нет жильцов, обороты можно уменьшить до минимальных значений.

Преимущества:

• отсутствие сложных элементов, что обеспечивает надёжность системы;

• не загромождает внутреннее пространство;

• нет необходимости в специальном техническом обслуживании;

• стабильный воздухообмен в любое время года;

Недостатками являются отсутствие в приточных клапанах системы подогрева воздуха и фильтра для его предварительной очистки. Кроме этого, воздухообмен комбинированных систем заметно ниже, чем у других моделей.

Принудительная приточная вентиляция в квартире

Задача принудительной приточной вентиляции – обеспечить квартиру свежим воздухом, при этом отработанный воздух выходит через существующие вентиляционные каналы, т.е. через отверстия в кухне и ванной. Вариантов приточки масса, а выбор зависит от требований к комфорту и бюджета.

Система приточной вентиляции может быть организована с помощью таких устройств:

• клапаны, которые устанавливаются в стену или на окно. Это самый простой вариант, который является аналогом тех самых заложенных в проект щелей, только клапаны – это уже более симпатичный и немного более функциональный способ вентиляции. Поток воздуха через клапан регулируется вручную, фильтрация либо не предусмотрена, либо минимальна и позволяет отсеивать насекомых и крупный мусор. Как правило, подогрев воздуха в подобных системах не предусмотрен (поэтому располагать их лучше в районе радиатора отопления, чтобы воздух зимой хоть чуть-чуть нагревался), а от шума в оконных клапанах спасает звукоотражающий козырек. Такие клапаны лучше всего работают в зимний период. Для обустройства стенового клапана придется делать сквозное отверстие в стене;
• механические проветриватели – это уже более современные устройства, они могут обладать разной мощностью и функциональностью, а процесс подачи свежего воздуха становится управляемым. Даже если условия неблагоприятны для естественного поступления воздуха с улицы, его можно нагнать принудительно. Фильтрация представлена фильтром крупной пыли или угольным фильтром, что уже неплохо. В самых продвинутых устройствах присутствует даже подогрев воздуха. Как правило, подобные проветриватели оснащаются панелью управления или пультом. При всех преимуществах таких систем не забывайте, что на их установку уйдет больше времени, а функционирование потребует использования электричества;
• бризер – еще более совершенная установка, позволяющая не только снабжать помещение свежим воздухом, но и очищать этот самый воздух с помощью HEPA-фильтров, типа тех, что используются в современных пылесосах. Такие фильтры задерживают не только частицы пыли, но и аллергены, микробы, пыльцу, споры плесени, поэтому бризеры идеальны для квартир, где живут дети, астматики или аллергики. Система фильтрации включает и другие типы фильтров. Устройство может подогревать воздух, а вентилятор, как правило, работает в нескольких режимах, позволяя обеспечить необходимое количество воздуха. Бризеры снабжаются дисплеем и пультом управления, блок занимает места чуть больше, чем внутренний блок кондиционера. Единственный минус таких устройств – цена;
• приточная система с механическим побуждением наиболее сложная и дорогая. Она состоит из системы воздуховодов, которые прячутся за подвесными потолками, и массивного вентиляционного оборудования, которое ставят на балконе. Оно состоит из вентиляторов, фильтров, увлажнителей, нагревателей, охладителей и даже ароматизаторов. Воздух проникает в комнаты по воздуховодам с диффузорами. Система имеет свои плюсы, но уж слишком дорога и сложна в установке.

Принудительная вытяжная вентиляция в квартире

В каждой квартире вытяжные отверстия находятся в ванной и кухне – помещениях, где повышена концентрация влажности и запахов. Если естественная вытяжная вентиляция работает недостаточно хорошо (по результатам проведенного эксперимента, описанного выше), то необходимо ее усовершенствовать, для чего используют:

• настенные вентиляторы, которые монтируются вместо обычной вентиляционной решетки;
• кухонные втяжки.

Установить вентилятор несложно, а эффект от него должен быть очень неплохим – устройство будет проталкивать отработанный воздух по вентиляционному каналу. При выборе обращайте внимание на такие факторы:

• производительность вентилятора, которая должна соответствовать выдвигаемым к помещению требованиям;
• наличие влагозащиты обязательно;
• распространенная система – вентиляция включается одновременно с включением света в ванной. Подобное решение не особо эффективно, поэтому лучше чуть переплатить и выбрать вентилятор с таймером;
• обратный клапан на вентиляторе в некоторых случаях будет незаменим. Пригодится он, если ваш сосед уже успел поставить вентилятор на вентиляционное отверстие, и он более мощный, чем у вас. В противном случае соседский и ваш собственный отработанный воздух могут возвращаться обратно в квартиру.

Вентилятором, как правило, оборудуют санузел. Его можно установить и на кухне, но в этом помещении более эффективно работает вытяжка, которая отводит все запахи и влагу непосредственно от очага их образования.

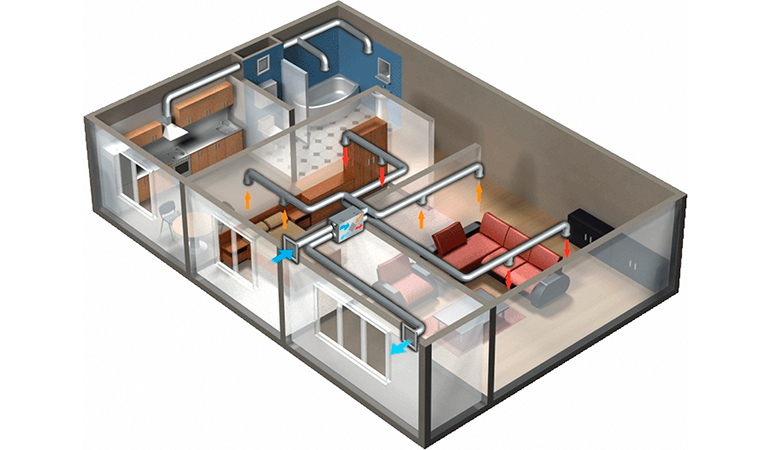

Приточно-вытяжная вентиляция в квартире

Приточно-вытяжная вентиляция – это способ взять все движения воздуха в квартире под контроль. Такая система незаменима для квартир и домов, где естественная вытяжка не справляется со своими задачами, а вентилятор не сильно эффективен.

Приточно-вытяжная система вентиляции – это сложная система, состоящая из блока и вохдуховодов. В блоке расположены вентиляторы, фильтры, приточные и втяжные каналы с системой рекуперации. Так как последние располагаются рядом, появляется возможность отнимать тепло от выходящего воздуха и с его помощью нагревать воздух, поступающий внутрь квартиры. Экономия на подогрев воздуха при этом значительная. Есть возможность дополнительного нагрева или охлаждения воздуха. Воздуховоды прокладываются за подвесными потолками. Подобные системы могут тонко настраиваться, и с их помощью можно точно регулировать все параметры воздуха в помещении. Подобную систему можно дополнить датчиками по квартире, таймерами и прочими элементами для максимально экономной эксплуатации. Минус системы – стоимость и необходимость прокладки воздуховодов.

Чтобы воздух лучше циркулировал по квартире, рекомендуют оставлять небольшой зазор между полом и межкомнатными дверьми. Кроме того, сплит-системы с подачей свежего воздуха и обычное проветривание также вносят свой вклад в поддержание оптимального микроклимата в помещении.

О приточной вентиляции и монтаже

Большинство из нас уверены, что тратиться на дорогие приточные установки не стоит потому, что можно просто открыть окно и впустить нужное количество свежего воздуха. Конечно же, все время держать окно открытым невозможно, особенно зимой. И не стоит забывать о том, что вместе с открытой форточкой в дом наряду со свежим воздухом влетают насекомые, пыль, выхлопные газы, от которых особенно мучаются люди, живущие близко к оживленной трассе. В этом случае выручит установка приточной вентиляции для квартиры.

Установка вентиляционного клапана (проветривателя) в окно ПВХ

Нам понадобятся следующие инструменты: фломастер или карандаш; крестовая отвертка; линейка и ножик.

Вариант проветривателя в пластиковых окнах

• Для начала открыть окно и вверху отметить расстояние на створке, равное длине клапана. Можно замерить линейкой, либо приложить сам приточный клапан.
• Осторожно вырезать часть уплотнителя в отмеченных пределах. Это можно легко срезать канцелярским ножом.
• На вырезанный участок монтируется клапан при помощи саморезов (два по краям и один в центре).
• Затем между саморезами наклеиваются другие уплотнители, белее тонкие, которые идут в комплекте с оконным клапаном.
• На раме, напротив клапана, также заменяется штатный уплотнитель на новый из комплекта. Тонкие уплотнители не соприкасаются, а в образовавшийся зазор свободно поступает воздух с улицы.

Варианты установки будут зависеть от модели клапана и его комплектации.

Установка приточного клапана

Какие существуют способы дополнительного притока воздуха в квартиру? Самым простым способом улучшить вентиляцию в квартире является врезка в форточку вентилятора или установка приточного клапана в стену. Приточный клапан – самое простое устройство, которое можно вполне установить самостоятельно, не обращаясь за помощью к специалистам. Кстати, он не требует подключения к электросети.

Приточный клапан без вентилятора

Модельный ряд приточных клапанов очень велик. Начинается он от самых обычных шумозащитных, а заканчивается автоматическими устройствами, которые реагируют на изменение влажности в квартире. Последние, в свою очередь, позволяют проветрить помещение, не открывая окно. При достижении показателя «Норма» он автоматически закрывается. Безусловно, врезка в стену будет дорогой и трудоемкой, но оно того стоит. Причем установить можно как готовый, так и сделанный вручную клапан.

Пошаговая инструкция по монтажу приточного клапана в стену

1. Намечаем место установки.
2. Вырезаем проем в стене чуть больше, чем воздуховод клапана.
3. В проем вставляем обернутый теплоизоляцией воздуховод.
4. Зазор заполнить герметиком или пеной.
5. Удаляем лишнюю монтажную пену.
6. Собираем сам клапан.

Место установки приточного клапана можно выбрать любое. Рекомендованная установка на уровне верхней трети окна, т.е. как форточка.

Фильтрация приточного воздуха

Приточная вентиляция в квартире с фильтрацией очищает входящие воздушные массы и имеет несколько конструкций, требующих для установки знаний и времени. Система функционирует автоматически, и это очень удобно, так как проживающим не нужно думать о ее управлении.

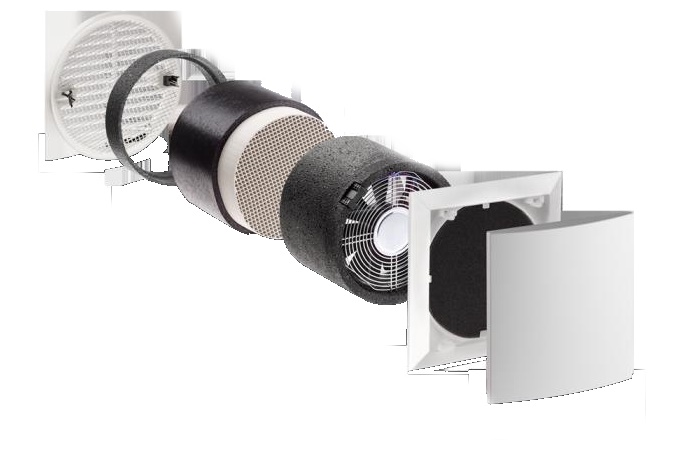

Приточная установка с фильтрацией

Включается и выключается она самостоятельно, потому что в нее встроены специальные датчики, которые могут определить влажность воздуха в квартире, а также его загрязненность.

Приточная вентиляция в квартире с фильтрацией. Такая установка состоит из:

• Система автоматической регулировки.
• Вентилятор.
• Воздушный клапан, защищающий установку от случайного попадания воздуха, когда она «спит».
• Воздуховод.
• Фильтры, обеспечивающий отчистку воздуха.
• Решетка.
• Звукоизолятор.

Приточная вентиляция для квартиры с фильтрацией имеет сборную или моноблочную установки. Основное отличие их между собой: цена, размер, способ установки, а также различный функционал. Эта компактная система занимает мало места. Она поставляет в помещение очищенный воздух, а при наличии дополнительных функций и охлаждает его. Также существуют модели с подогревом.

Для установки теплообменника монтаж вряд ли обойдется одним днем, т.к. нужно сверлить несущую стену, вешать оборудование и тянуть короба вент каналов. Помимо этого, приточная установка подключается к электрической сети.

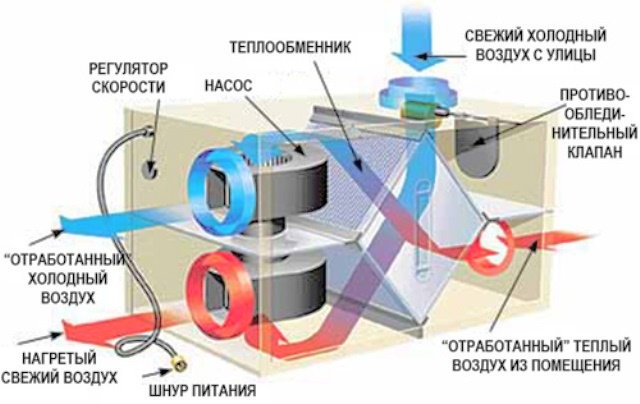

Схема работы теплообменника

Устанавливать заводскую моноблочную систему можно во всех помещениях, где постоянно находятся люди. Ее небольшой размер и бесшумная работа делают данную установку привлекательным для жильцов квартир. Еще одно достоинство компактной установки: не обязательно заказывать проект и делать расчет, а также пусконаладочные работы.

Такая система устанавливается под окном или же сбоку от окна. Также она должна находиться в свободном доступе.

Как сделать приточную вентиляцию в квартире? Вот, например, инструкция по монтажу: приточная вентиляция в квартире своими руками или установка компактной приточной камеры.

Сначала формируют в стене проем, совпадающий с каналом. Для этого понадобится специальный инструмент, который не найдешь в каждом доме – оборудование для сверления из алмазной крошки. Далее утепляют канал и делают шумоизоляцию. Следующим этапом канал воздухозабора соединяют с основным блоком и фиксируют в стене крепежными деталями, которые входят в комплект по сборке.
