На производстве огромная роль отводится вентиляции помещений. Система представляет собой совокупность мер, технических средств и организации ее оптимальной установки и эксплуатации.
Назначение системы:
- Создания и поддержки воздухообмена
- Передвижения потоков воздуха
- Удаление пыли, избыточного тепла, вредных газов
- Образование подходящего микроклимата
От правильного вентилирования промышленных мест зависит соответствующие условия труда работников и исправность механизмов и оборудования.
"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.
Звоните сейчас:
Виды промышленной вентиляции
Воздухообмен в промышленных местах можно осуществить разными способами. В зависимости от организации устройства, различают три вида производственной вентиляции:
- Естественная
- Механическая (искусственная)
- Смешанная
Каждый вид имеет свои особенности и недостатки, которые следует учитывать при организации системы на производстве.
Естественная вентиляция на производстве
Естественная система функционирует за счет физических свойств колебания давления и температуры воздуха в помещении и за его пределами.
Различается в свою очередь:
- Организованная
- Неорганизованная
Неорганизованной считается, когда воздух попадает в помещение через негерметичные зазоры в конструкции здания, если нет оборудованных приспособлений для вентилирования.
Организованная система вентиляции промышленных помещений выполняется посредством вытяжных шахт, каналов, форточек и др., с помощью которых можно контролировать количество и силу поступаемого воздушного потока. Над шахтами систем вентилирования часто устанавливают зонт или специальное устройство – дефлектор, для увеличения тяги.
Вентиляция, созданная искусственно (механическая) на производстве
Данный вид обеспечивает поступление и удаление воздушных потоков с помощью вентиляторов. Организация механической системы требует вложения больших энергоресурсов и экономических затрат. Несмотря на это, имеет ряд преимуществ:
- Позволяет производить забор воздуха из необходимого места
- Есть возможность влиять на физические свойства: охлаждать или подогревать воздушный поток, повышать или понижать уровень влажности
- Можно осуществить подвод воздуха напрямую на рабочее место или отвод с последующей фильтрацией
Очищение загрязненного воздуха из помещений, обязательное условие на производстве. Данный фактор на строгом контроле у природоохранных организаций.
Механическая система в зависимости от конструкции, целей, и задач поставленных перед ней различается:
- Приточная
- Вытяжная
- Приточно-вытяжная
В производственных местах воздушная система подбирается исходя из нужд и специфики места эксплуатации.
Классификация производственной вентиляции по способу действия
По способу воздействия существует следующие виды вентиляции:
- вентилирование приточного действия;
- вентилирование вытяжного действия;
- вентилирование приточно-вытяжного действия.

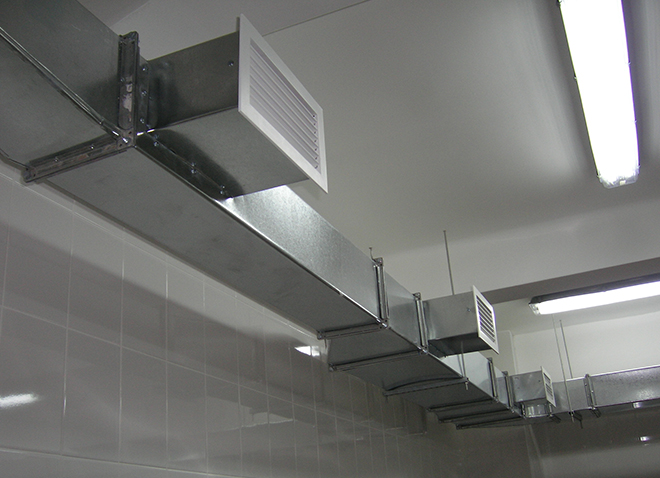

Приточная вентиляция на производстве призвана обеспечивать свободное поступление свежего воздуха в объемах, достаточных для целевого функционирования производства. Как правило, в системах приточного типа широко используются канальные вентиляторы. Они способны полностью обеспечить принудительное поступление воздуха в цех. Одновременно давление воздуха в разы увеличивается по сравнению с показателями атмосферного давления и, соответственно, происходит неорганизованное, естественное выдавливание загрязненного воздуха через разные выходы, щели и отверстия на улицу или в соседние помещения.
Вытяжная вентиляция на производстве призвана удалять отработанный воздух (с загрязнениями, либо влажный, либо горячий), при этом порции свежего воздуха поступают внутрь помещения неорганизованно, через двери, окна, стеновые проемы и т.д. Такой тип вентиляции особенно эффективен в производствах, технологические процессы которых подразумевают выделение достаточного количества вредных веществ, влаги, тепла, а также присутствие большого скопления людей.
Самая простая установка вытяжного типа состоит из электродвигателя и вентилятора. Если требуется очистить воздух в помещениях большой площади или сложной планировки, тогда минимальный набор добавляется еще специальными фильтрами и разветвленной системой воздуховодов для вывода отработанного воздуха на улицу.
Приточно-вытяжная вентиляция на производстве обеспечивает как поступление свежего воздуха в помещение, так и одновременное удаление из него отработанного. Распространение воздушных потоков может осуществляться двумя способами:
- перемешиванием;
- вытеснением.
В первом случае на потолочных или стеновых площадках производственного цеха или участка монтируются высокоскоростные диффузоры, сквозь которые принудительно поступает уличный воздух. При попадании в закрытое помещение он естественным образом миксуется с отработанным и, уже перемешанный (с загрязнениями), удаляется через специальные диффузионные клапана.
Во втором случае в нижней части помещения (как правило, на поверхности пола) монтируются несколько низкоскоростных воздухораспределителей, которые обеспечивают принудительное поступление приточного воздуха. Так как воздухораспределитель находится внизу, соответственно свежий (охлажденный) воздух распределяется в нижней части помещения, и, следуя законом физики, теплый воздух поднимается вверх и удаляется через вентиляционные отверстия естественным образом.
Виды климатических систем
Кондиционеры для промышленных объектов отличаются повышенной мощностью и производительностью холода. Каждый конкретный прибор подбирается исходя из целевого предназначения обслуживаемого помещения, его размеров и тех требований, которые предъявляются к микроклимату внутри объекта.
Мультизональные установки VRF и VRV
Мультизональная система кондиционирования способна одновременно обслуживать несколько помещений. Она состоит из одного мощного блока, который устанавливается снаружи объекта и нескольких модульных приборов, находящихся внутри помещений. Такие установки экономны, точны в регулировке температуры и при работе не издают громких звуков.
Установки «чиллер-фанкойл»
Такая система состоит из одного наружного блока – чиллера, и нескольких внутренних модулей – фанкойлов. В качестве хладагента используется вода, охлажденная до 6-8°С. «Чиллер-фанкойл» отличается повышенной энергоэффективностью, не имеет ограничений по количеству внутренних модулей и способна заменить собой вентиляционную систему и систему отопления.
Центральные и крышные кондиционеры
Центральные и крышные кондиционеры состоят из стандартных секций забора и подачи воздуха, фильтрации, охлаждения, орошения и нагрева. Воздух непосредственно в них охлаждается или нагревается до заданных параметров, а затем по трубопроводам подается непосредственно в помещение.
Прецизионные установки
Это шкафные кондиционеры, оснащенные гиростатом. Они состоят из двух блоков, внутренний имеет возможность раздавать холодный воздух через верхнюю и нижнюю панель.
Оборудование для вентиляции производственных помещений
Система принудительной приточной вентиляции состоит из следующих элементов:
- воздуховоды;
- вентилятор;
- воздушные фильтры;
- воздушные клапаны;
- воздухозаборные решетки;
- шумопоглощающая изоляция;
- калорифер (нагревание воздуха);
- автоматический блок управления при необходимости.
Устройство механической вытяжной вентиляции организовано по такой же модели, за исключением калорифера, фильтров, которые для удаляемого воздуха не нужны.

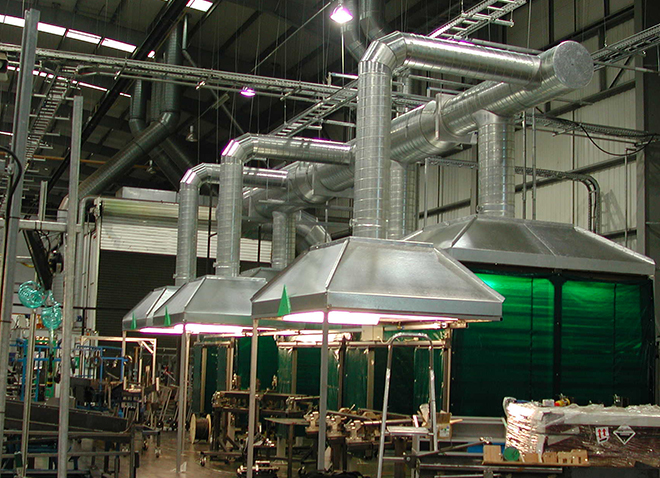

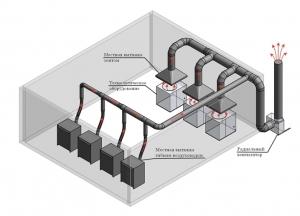

Локальная вытяжная вентиляция производственных помещений организовывается вытяжными зонтами, гибкими воздуховодами, подключенными к общей системе воздухообмена.
Кроме того, приточно-вытяжное вентилирование может оснащаться рекуператором тепла для экономии электроэнергии во время обогрева входящего потока. Приточные массы нагреваются за счет тепла удаляемого воздуха, не смешиваясь с ним при этом.
Требования к производственной вентиляции
Вентиляция и кондиционирование производственных помещений регулируется общими требованиями СанПиН, а также параметрами, характерными непосредственно данному цеху предприятия. К ним относятся:
- механическая вентиляция производственных помещений должна отвечать правилам пожарной безопасности;
- удаление опасных для здоровья веществ, выбросов без допуска в рабочую зону персонала;
- обязателен гигиенический и пожарный сертификат о безопасности материалов, из которых произведены элементы вентсистемы;
- антикоррозийное покрытие воздуховодов, либо они должны быть сделаны из материалов, устойчивых к подобным воздействиям;
- толщина покрытия вентиляционных каналов горючей краской не должна превышать 0,2 мм;
- для расположенных непосредственно внутри цеха рабочих зон персонала концентрация вредных веществ не должна составлять более 30 %;
- влажностный, скоростной показатели воздухопотока не нормируются в летний период;
- в зимний период температурный показатель воздуха внутри цеха с находящимся там персоналом – минимум 10⁰ С, при отсутствии людей – минимум 5⁰ С;
- в летний период температурные показатели внутреннего и наружного воздухопотоков равны, либо внутренняя температура не превышает наружную более чем на 4⁰ С;
- неиспользуемые летом цеха требования к производственной вентиляции не регламентируют по температурному показателю;
- общий уровень шума внутри промышленного цеха не должен превышать 110 дБа, сюда включается и рабочий шум системы вентилирования.
Приведенный перечень довольно общий. На практике требования к вентиляции производственных помещений дополняются индивидуальными параметрами производства, конструкции цеха, спецификой выпускаемой продукции и т.д. Кроме того, необходимо обязательно учитывать, как взаимодействуют отопление и вентиляция внутри цеха. А также следует принимать в расчет, что освещение и вентиляция производственных помещений также взаимосвязаны.
Расчёт вентиляции производственного помещения
При расчёте вентиляции производственного помещения нужно определить, какой тип системы требуется: общеобменный или местный.
Расчет общеобменной системы производится по следующим формулам:
L = l * n, где
L – необходимый расход воздуха на помещение
n – количество людей в помещении
l – удельный расход воздуха из расчёта на одного человека (в соответствии со СНиП 41-01-2003).
Эта расчётная формула относится к производствам, на которых не выделяется вредных веществ. В противном случае, расчёт вентиляции производственных помещений будет производится для каждого вида веществ следующим образом:
L = Lм.в. + (mв.в. – Lм.в. (Cу.в. – Cп.в.))/(C1 – Cп.в.)
Lм.в. – расход воздуха удаляемый местными вытяжками, м3/ч;
mв.в. – вредные вещества поступающие в помещение снаружи, мг/ч;
Cу.в – концентрация вредных веществ в удаляемом воздухе, мг/м3;
Cп.в – концентрация вредных веществ в приточном воздухе, мг/м3;
C1 – требуемая концентрация вредных веществ в помещении, мг/м3;
Если в процессе работы объекта выделяется не одно, а несколько вредных веществ, то объём воздухообмена рассчитывается для каждого из них по выше приведённой формуле, а затем полученные значения суммируются.
Проектирование и монтаж системы вентиляции на производстве
В планировании и установке вентиляции на производстве есть несколько этапов:
- Подготовка и утверждение технического задания на проектирование вентиляции (содержит в себе технологические характеристики оборудования, требования по воздухообмену и т.п.)
- Стадия проектирования. Производится аэродинамический расчет системы для определения размеров воздуховодов и характеристик оборудования. Подбираются вентиляционные агрегаты и дополнительные компоненты для балансировки и наладки системы. Выбирается система управления вентиляцией. Именно на стадии проекта систему можно сделать энергоэффективной и соответственно не дорогой в обслуживании.
- Закупка и поставка материалов и оборудования. Осуществляется по заранее подготовленной спецификации, после согласования с Заказчиком.
- Монтажные работы. Проведение монтажа – один из самых ответственных этапов во всем проекте. Монтаж должны выполнять квалифицированные специалисты, иначе система может не только не выдать проектные расходы, но и вовсе выйти из строя.
- Пуско-наладка. Любая система вентиляции имеет систему пуска и управления. Так же для выхода на проектные мощности, систему воздуховодов требуется отбалансировать.
Проектирование системы подразумевает на только расчёт, но и распределение основных узлов системы на схеме.
