Рециркуляция воздуха — это смешивание определенного количества уже отработанного воздуха и приточных воздушных масс. Благодаря данному методу происходит значительное снижение растрат энергии на подогрев очищенных воздушных масс в холодные времена года.

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

Помещение, где запрещено использование рециркуляции

Согласно нормативному документу СНиП 41-01-2003 вентиляция с рециркуляцией воздуха не может быть установлена в помещениях:

• где расходы воздушных масс определяются из расчета количества образуемых вредных веществ;
• где присутствуют высокие концентрации различных грибков и болезнетворных микробов;
• где присутствуют вредные вещества, возгоняемые при непосредственном контакте с нагретыми поверхностями;
• которые причисленные к категории А и Б;
• где осуществляются работы, связанные с использованием вредных и горючих газов, а также пара;
• которые, причислены к категориям В1 и В2 и где может осуществляться выделение вредоносной пыли и аэрозолей;
• где присутствуют системы, содержащие в себе местные отсосы вредоносных веществ и взрывоопасных смесей;
• созданных их тамбуров-шлюзов.

Как работает рециркуляционная вытяжка?

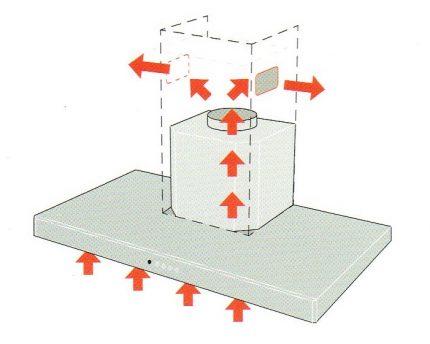

Вытяжка рециркуляционного типа работает по замкнутому циклу. По сути, вытяжным устройством назвать ее можно только условно, поскольку воздух из помещения она не выводит, а только очищает и возвращает назад.

Загрязненный воздух попадает внутрь корпуса устройства под воздействием тяги, создаваемой лопастями вентилятора, совершающего вращение в плоскости горизонтальной к поверхности кухонной плитой.

Двигаясь по заданной траектории, воздушная масса сталкивается с фильтром грубой очистки. Пройдя через него, она оставляет на его тонкосетчатой поверхности жировые включения, частички сажи и пыли.

Вытяжка такого типа выручит, когда вентиляционная система дома не работает в полную силу или вентканалы засорились настолько, что тяга в них полностью отсутствует

Далее воздушный поток под воздействием давления проходит через фильтр тонкой очистки, где избавляется от запахов и остатков мельчайших части, затем возвращается в комнату.

Этот фильтр представляет собой обыкновенный картридж, наполнителем которого является гранулированный уголь. Угольный фильтр — изделие одноразовое, поэтому по мере загрязнения, он подлежит замене.

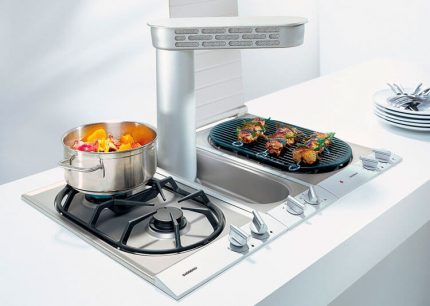

Поскольку этот тип вытяжки не взаимодействует с вентиляционной системой, дизайнерами разработаны телескопические вытяжки. При работе они создают мощную боковую тягу, за счет которой всасываются все грязные воздушные массы.

Как только потребность в этом отпадает, устройство прячется в столешнице. Такое решение не только оригинально, но и очень удобно.

Положительные и отрицательные моменты

Несмотря на то что фильтрующие вытяжки имеют небольшую производительность, у них есть много преимуществ.

К ним относятся:

• простота монтажа и эксплуатации;
• неограниченный выбор места размещения плиты, т.к. вентиляционная шахта для этого не нужна;
• несложный уход.

Минусы у этих вытяжных устройств также имеются. Это небольшой КПД — до 70%, необходимость в частой замене одноразовых фильтров — 3-4 раза за 24 месяца. На уровень влажности в помещении вытяжка никак не влияет. Электропривод устройства во включенном состоянии создает определенный шум.

Небольшие компактные вытяжки становятся все более популярными, поскольку экономят пространство. Установить такую конструкцию можно в любом месте

Вытяжки последних выпусков, как правило, могут работать и в режиме удаления воздушных масс, и как рециркуляционные. Такой прибор должен иметь подключение к вентиляционной шахте.

Поскольку автономная вытяжка не обеспечивает подачи свежего воздуха, после ее отключения необходимо проветривание помещения.

Системы вентиляции с и рециркуляцией тепла

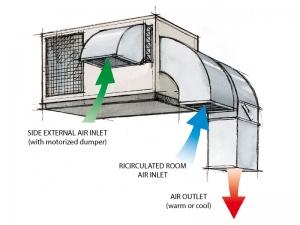

Рециркуляция воздуха в системах вентиляции представляет собой смешение некоторого количества отработанного (вытяжного) воздуха, к приточному потоку. Благодаря этому достигается снижение затрат энергии на нагрев свежего воздуха в зимний период года.

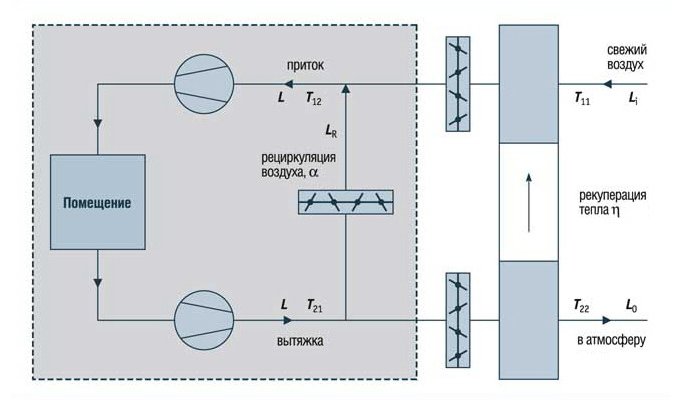

Схема приточно-вытяжной вентиляции с рекуперацией и рециркуляцией,
где L - расход воздуха, T - температура.

Рекуперация тепла в вентиляции - это способ передачи тепловой энергии от потока отработанного воздуха, к потоку приточного. Рекуперация применяется при наличии разности температур между удаляемым и приточным воздухом, для повышения температуры свежего воздуха. Данный процесс не подразумевает смешения воздушных потоков, процесс передачи теплоты происходит через какой-либо материал.

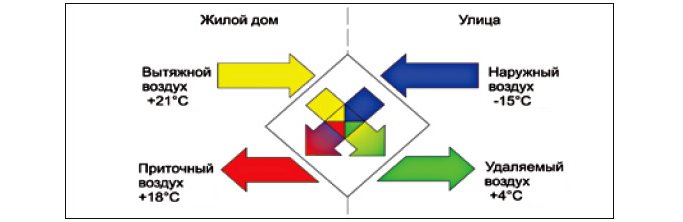

Температура и движение воздуха в рекуператоре

Устройствами, которые осуществляют рекуперацию теплоты, носят название рекуператоры теплоты. Они бывают двух видов:

Теплообменники-рекуператоры – они передают тепловой поток через стенку. Они чаще всего встречаются в установках систем приточно-вытяжной вентиляции.

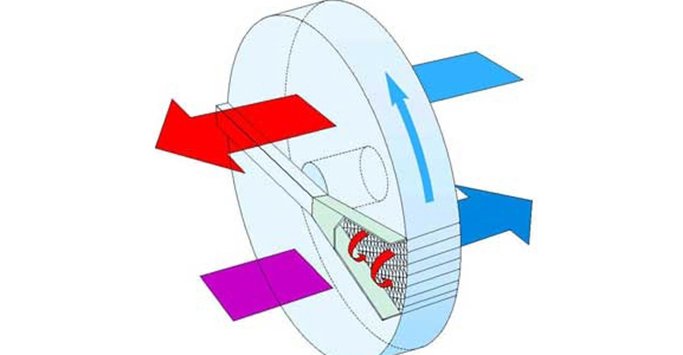

Регенеративные рекуператоры - в первом цикле, которые нагреваются от уходящего воздуха, во втором охлаждаются, отдавая тепло приточному.

Система приточно-вытяжной вентиляции с рекуперацией является наиболее распространенным способом использования рекуперации теплоты. Основным элементом данной системы является приточно-вытяжная установка, в составе которой установлен рекуператор. Устройство приточной установки с рекуператором, позволяет передать нагреваемому воздуху до 80-90% теплоты, что значительно снижает мощность калорифера, в котором происходит подогрев приточного воздуха, в случае нехватки теплового потока от рекуператора.

Достоинства и недостатки конструкции

Установка вытяжек такого типа не отличается от стандартного размещения аналогичной бытовой техники, но их автономность гораздо выше. У них нет привязки к вентиляционной системе, поэтому дизайнеры разработали ряд компактных вытяжек выдвижного типа, где применяется рециркуляция. Называются они телескопические вытяжки. Во время работы они осуществляют фильтрацию путем создания сильной боковой тяги, всасывая все загрязнения вместе с воздушным потоком. После отключения система утапливается в столешницу стола, очень удобно и оригинально.

Достоинства

У такого типа устройств производительность и мощность немного меньше, но это позволило производителям снизить и их стоимость, что только радует пользователей. Все составляющие систем испытывают меньшие нагрузки, поэтому работать безаварийно могут значительно дольше.

При функционировании такой системы нет места обратной тяге. Автономное расположение дает возможность свободной установки плиты — пользователи ее ставят там, где им наиболее удобно, не зависимо от расположения входа в вентиляционную шахту.

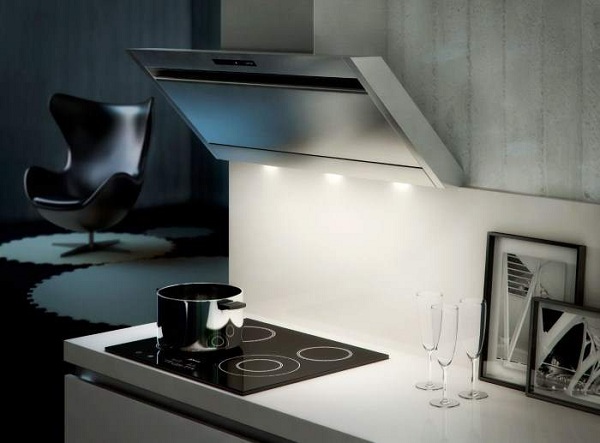

Рециркуляционная вытяжка в интерьере кухни

Недостатки

Самым большим минусом устройств с рециркуляцией можно назвать частую замену фильтров, которая происходит у вытяжки такого типа не реже 1—2 раз в год. Тем более что для качественной фильтрации применяется комбинация из жировых и угольных фильтров. Жировые фильтры можно просто мыть, как жирную посуду, используя специальные средства.

При покупке выбирайте популярные модели со стандартными размерами — вам будет легче найти сменные кассеты.

Минусом можно считать и то, что такие системы нельзя устанавливать над газовой варочной поверхностью — они не справляются с продуктами распада газа при горении, при этом выжигается кислород, рециркуляция становится малоэффективной и бессмысленной.

Какие фильтры применяются

Обыкновенные сетки из металла в нижней части корпуса рециркуляционной вытяжки являются необходимым минимумом фильтрации для любой кухни. Они предназначены для отсеивания из воздуха мелких частиц жира. Их действие довольно простое: проходя сквозь частую металлическую сетку, загрязненный поток воздуха оставляет мелкие частицы жира на их поверхности. Чем узор сетки сложнее и мельче, тем большее количество жира остается на ней. Через определенное время сетка снимается и промывается от жирового налета.

Как правило, сетки изготавливают из нержавеющего металла, в бюджетных моделях — высокопрочного алюминия.

Для очистки от запаха применяются дополнительные фильтры:

1. Одноразовые вкладыши из бумаги, синтепона или флизелина. Замена производится, когда станет невиден нанесенный на них рисунок.
2. Акриловые, встречаются довольно нечасто, но они уже многоразового действия. При их стирке действовать надо очень осторожно, никогда не отжимать, чтобы не нарушить расположение волокон.
3. Угольные фильтры более плотные, поэтому задерживают неприятные запахи пригоревшего масла. Они способны эффективно очищать воздух. Кассеты с отработанными угольными фильтрами повторно не используют, а заменяют новыми. Частота их замены напрямую зависит от интенсивности эксплуатации бытовой техники.

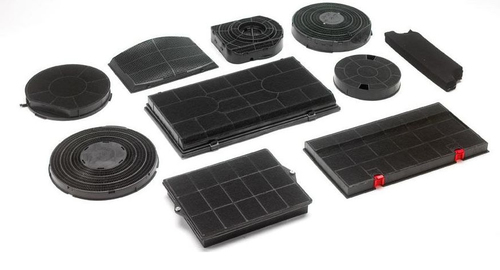

Угольные фильтры

Любой производитель вытяжки, как рециркуляционной, так и другого образца, где стоят фильтры, должен в прилагаемой инструкции по эксплуатации указывать сроки их замены. Некоторые устанавливают периодичность не более 3 месяцев, а другие после длительной эксплуатации в течение полугода.

Самые продвинутые модели кассетных фильтров снабжаются индикаторами, которые сообщают о предельном засорении. Это довольно удобно — вы сразу узнаете точную периодичность замены. При подборе кассеты обращайте внимание на отсутствие зазоров, негабаритные фильтры вы просто не сможете установить.
