Массовое использование средств коммуникации и интернета требует особое внимание уделять объектам, обеспечивающим хранение, обработку и передачу информации. Это серверные комнаты и крупные центры обработки данных. Важное требование эффективной работы любого компьютерного оборудования — поддержание оптимального микроклимата. Поэтому вентиляция серверной должна обеспечивать необходимые условия для безопасной и продуктивной работы.

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

Серверная и ЦОД: общая информация

Для хранения, обработки и обмена больших объёмов информации сегодня используется специальное компьютерное оборудование — серверы. Такое оборудование размещается в специальных помещениях — серверных или центрах обработки данных.

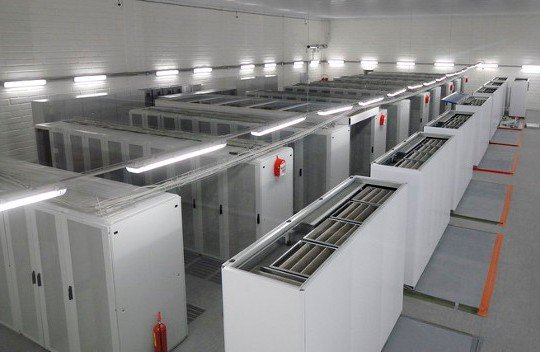

Серверными комнатами оборудуются многие компании и производства для эффективного хранения и использования информации. Центр обработки данных — объект более функциональный и крупный. ЦОД используется коммуникационными компаниями для размещения серверного и сетевого оборудования, а также для автоматического подключения абонентов к интернету.

Серверные комнаты должны быть полностью приспособлены для использования в качестве мест размещения важного оборудования. Все параметры должны быть направлены на создание благоприятных условий бесперебойного и безопасного функционирования серверов. И здесь ключевую роль играет система вентиляции, так как работоспособность компьютерного оборудования во многом зависит от температуры в помещении, запылённости и поступления свежего воздуха.

Состав воздуха

Состав воздуха для аппаратуры не столь важен, но для работающих людей этот фактор имеет важное значение. При этом, чистота и отсутствие пыли позволяют приборам функционировать в оптимальном режиме, поскольку собственные охлаждающие вентиляторы — кулеры — постоянно прогоняют поток воздуха сквозь корпуса оборудования.

Если в воздухе содержится множество взвешенных частиц, то платы приборов быстро покроются слоем загрязнений и начнут сильнее нагреваться. Перегрев приведет к преждевременному выходу из строя, что для серверной недопустимо.

Температура и влажность

Не менее значительными показателями являются температура воздуха, компенсирующая общий нагрев оборудования, и влажность, обеспечивающая эффективное функционирование оборудования. Все параметры должны быть под контролем, для чего в помещении устанавливаются соответствующие датчики, связанные с блоком управления системой. Изменение показаний одного из них вызывает немедленную реакцию аппаратуры управления и корректируется с помощью соответствующих действий.

Помимо вентиляции, должно производиться кондиционирование воздуха, в зимнее время приходится внимательно следить за влажностью и не допускать образования конденсата.

Основные требования и нормы

Требования, предъявляемые к системе вентиляции серверного помещения направлены на создание оптимальных условий для работы оборудования. Основные нормы:

температура в помещении должна быть в пределах 18-27°С
влажность — от 20 до 70%, конденсация влаги не допускается, изменение значения не более 6% в час
количество пыли, взвешенных частиц в воздухе — до 0,75 мг/м3
давление в серверной должно поддерживаться как минимум на 14,7 Па выше, чем в смежных помещениях. Это обеспечивается превышением объемов приточного воздуха над вытяжным
скорость воздушного потока не превышает 0,3 м/с в зимнее и 0,5 м/с в летнее время (оптимальное значение — 0,2 м/с)

Поддерживать необходимую температуру с помощью одной вентиляционной системы сложно, особенно в летний период. Для серверных комнат рекомендуется использование подпотолочных кондиционеров (сплит-систем), наиболее эффективных в подобных условиях. Они способны равномерно распределять потоки воздуха, исключая зоны застоя и повышения температуры, а большое расстояние, на которое можно разнести наружный и внутренний блоки таких систем (до 50 м) позволяет использовать сплит-системы в крупных помещениях.

К рекомендуемым моделям можно отнести также шкафные кондиционеры, отлично удаляющие пыль. Они относятся к прецизионным моделям и имеют массу преимуществ перед остальными видами сплит-систем — высокий ресурс, точность работы, возможность управления с помощью дистанционных средств и способность без заметной реакции переносить значительные колебания температуры.

Кратность воздухообмена

Оптимальным режимом для серверной считается двукратный воздухообмен, при котором весь объем воздуха в помещении дважды в течение часа полностью подлежит замене.

Для чего нужна вентиляция и система кондиционирования серверной

Главное предназначение систем вентиляции и кондиционирования в серверном помещении заключается в создании оптимального микроклимата для обеспечения корректной работы компьютерного и телекоммуникационного оборудования.

Система вентиляции и кондиционирования для помещений подобного типа должна выполнять следующие задачи:

быстрое и точное управление параметрами микроклимата;
поддержка определённого температурного режима, уровня влажности, и запылённости;
стабильность и непрерывность поддержания заданных микроклиматических параметров 24 часа в сутки круглый год;
формирование требуемого резерва по холодопроизводительности;
точный контроль над управлением и системой блокировки на случай пожара.

Организация качественной вентиляции и системы кондиционирования в серверной комнате — довольно сложная инженерная задача, для выполнения которой требуются опыт, знания и строгое соблюдение регламента СНиПов.

Основные виды климатической техники для серверных помещений

К самым распространённым и популярным видам климатической техники для серверных относятся настенные и подпотолочные сплит-системы. Любая из них обладает своими преимуществами, недостатками и особенностями.

Настенные сплит-системы являются бюджетными, эффективными и занимают мало полезного пространства. Недостаток этих моделей состоит в том, что они обеспечивают низкий уровень холодопроизводительности и имеют ограниченную длину фреоновой трассы. Самая мощная модель имеет производительность 10 кВт, а этого недостаточно, чтобы обеспечивать качественное кондиционирование серверных помещений с большой площадью.

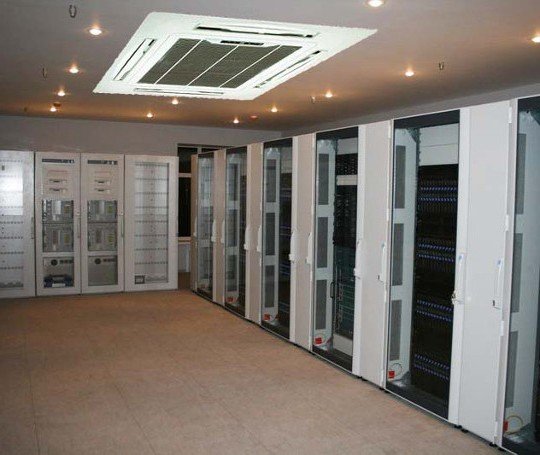

Подпотолочные сплит-системы обеспечивают гораздо большую холодопроизводительность и выполняют равномерное распределение потоков воздуха по всему помещению благодаря направленной подаче воздушного потока вдоль потолка. Большой плюс таких кондиционеров — возможность разнести внутренний и наружный блоки на удалении до пятидесяти метров друг от друга.

Шкафные кондиционеры, к которым относятся прецизионные сплит-системы, являются наиболее производительным, эффективным и точным оборудованием, которое способно поддерживать заданные микроклиматические параметры с идеальной точностью. Кроме того, они лучше всех справляются с главным врагом электроники — пылью.

Прецизионные модели имеют ряд преимуществ по сравнению с другими сплит-системами:

Надежность, безопасность и длительный рабочий ресурс, даже при условии интенсивной и непрерывной эксплуатации (минимум 20 лет при условии корректного использования!);
Способность поддерживать заданные температурные параметры с точностью до 0,5 °С и показатели влажности до 5%;
Способность работать даже при значительных температурных перепадах;
Совместимость с устройствами дистанционного управления для контроля над микроклиматом серверной.

Подобный тип установок отлично зарекомендовал себя в работе, в частности, в помещениях с микроэлектронной аппаратурой.

*ИНТЕРЕСНЫЙ ФАКТ: Некоторые производители электроники отказывают в гарантийном обслуживании своего оборудования, если его эксплуатируют в помещении с отсутствием прецизионного оборудования.

Сегодня есть возможность приобрести кондиционер для серверной комнаты с зимним комплектом, в который входит нагреватель компрессора, обогрев слива и регулирующее устройство для контроля над скоростью вращения вентилятора. Такая опция позволяет защитить оборудование и значительно повысить эффективность работы даже в самые суровые холода.

Расположение оборудования

При расчете вентиляции и подготовке проекта обязательно учитывается, где и как будут располагаться воздуховоды и кондиционеры. Это необходимо для того, что обеспечить правильный воздухообмен шкафа с оборудованием. То есть, вентиляционные каналы, как и потоки охлаждающего воздуха их кондиционера, не должны перекрываться мебелью или другими крупными предметами.

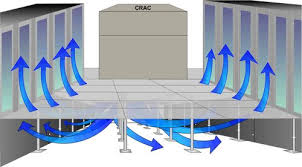

Система приточной вентиляции должна подаваться через фальшпол при его наличии. Если фальшпол отсутствует, то вывод воздуховода можно расположить в нижней части помещения. Выход вытяжной вентиляции делается максимально близко над оборудованием, которое выделяет тепло. Другими словами, вытяжной воздуховод будет располагаться над серверными шкафами.

Зачем нужна вентиляция, если есть кондиционер

Очень многие задаются вопросом: если для помещения с оборудованием уже предусмотрены кондиционеры, то зачем там еще монтировать систему вентиляции? На форумах даже приводят примеры, что вентиляции в этом случае - это лишние траты, и лучше просто заказать профессиональные дорогостоящие кондиционеры. Однако это далеко не совсем так, и давайте разберемся, почему.

Во-первых, кондиционер, как любое устройство имеет свой срок службы, и может выйти из строя по различным причинам (повышенная запыленность на улице, перенапряжение в сети, отключение питания и т.д.). В этом случае система вентиляции будет выступать уже не как вспомогательное охлаждение, а как основное, особенно в зимний период.

Во-вторых, кондиционеры не обеспечивают достаточный приток свежего воздуха в помещение, а если там работает персонал? В этом случае система приточно-вытяжной вентиляции является незаменимым решением.

В-третьих, не всегда рационально использовать дорогостоящие кондиционеры, или нет технической или конструкционной возможности для их установки. В этом случае использование кондиционеров среднего уровня в комплексе с вентиляционными системами будет оптимальным и менее затратным вариантом.
