Системы вентиляции для учебных учреждений не без оснований относят к наиболее ответственным элементам инфраструктуры зданий, поскольку в долгосрочной перспективе они прямым образом влияют на здоровье всего населения страны. Ввиду чего, проект вентиляции школы должен не только соответствовать формальным требованиям СНиП, но и учитывать все нюансы современной архитектуры зданий.

Основной проблемой в проектах такого типа является то, что их разработка должна производиться с учётом противоположных критериев: нормативов воздухообмена и требований к энергетической эффективности здания.

Если ещё учесть повсеместную замену старых оконных блоков на металлопластиковые стеклопакеты, то согласовать необходимую структуру вентиляции с доступным бюджетом становится крайне сложно, что надо учитывать при составлении технического задания.

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

Особенности систем вентиляции для школ и вузов

Изначально проектирование воздухообмена для зданий учебных учреждений производилось по той же схеме, что и для обычных жилых помещений: с притоком воздуха за счёт инфильтрации через окна и естественной вытяжкой через санузлы и рекреационные зоны.

Даже в советское время это было явной манипуляцией нормативами, поскольку минимальной нормой воздухообмена является 21 м3/час на одного человека. Откуда следует, что если среднее количество учащихся в одном классе составляет 30 человек, то сквозь «щели в окнах» должно поступать не менее 600 м3 воздуха в час!

Очевидно, что на практике подобный норматив не соблюдался, а фактическая вентиляция в школах, вузах и общественных зданиях осуществлялась только благодаря организационным мерам – через соблюдение графика проветриваний.

Но как же согласовывались подобные проекты, когда нарушение воздухообмена в учебных классах потенциально опасно для здоровья учащихся? Ответ на этот вопрос прост: благодаря особой формулировке в СНиП, где норма воздухообмена оговорена в м3/час. Учитывая, что продолжительность урока составляет 45 минут, недостающая кубатура накладывалась на оставшиеся 10-15 минут перемены, которые объявлялись периодом интенсивного проветривания.

Сегодня, когда уровень естественной инфильтрации из-за перехода на металлопластиковые окна снизился в разы, подобный подход абсолютно недопустим.

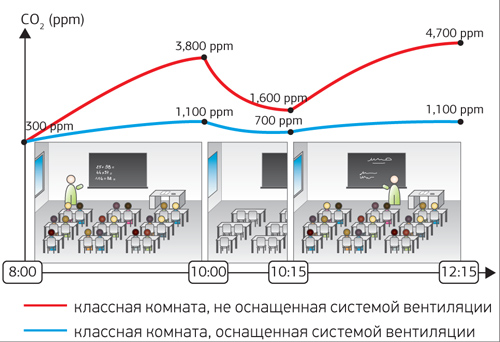

Напомним, что несоблюдение норм воздухообмена в помещениях, где находятся люди, опасно, прежде всего, тем, что критическим образом изменяется баланс воздушной смеси. А именно, повышается процент содержания углекислоты, что приводит как к явно выраженному ухудшению самочувствия, так и к патологическим нарушениям здоровья.

Сонливость, потеря концентрации, синдром хронической усталости – всё это только явные последствия неправильно спроектированной вентиляции. А если учесть, что недостаточный воздухообмен способствует развитию вирусных инфекций, то выбор схемы воздухообмена для школ имеет, можно сказать, стратегическую важность в масштабе всей страны.

Отметим, что данная проблема актуальна для всех школ мира, поэтому как в нашей стране, так и за рубежом ей было уделено очень много внимания. В результате были разработаны кардинально иные подходы к проектированию вентиляции в учебных учреждениях.

Рассмотрим, какими методами может быть решена проблема недостаточного воздухообмена в аудиториях школ и вузов.

Требования СНиП

СНиП 31-06-2009 определяет все перечисленные показатели. Ещё на этапе проектирования общеобразовательных учреждений следует принимать в расчёт показатели этих нормативных актов.

Воздухообмен в расчёте на 1 человека:

• 20 м³/ час для учебных кабинетов;
• 20 м³/ час для столовых;
• 80 м³/ час для спортивного зала.

Температуру воздуха в течение года поддерживают в рамках от +16 до +22 °С.

Предельно допустимые шумовые показатели для школ — 110 дБ.

Типовые варианты схем для учебных аудиторий

В строительстве образовательных учреждений допускается проектировать вентиляцию по устоявшимся схемам для таких объектов. Они позволяют добиться необходимой кратности воздухообмена, температурных и шумовых показателей.

Регулируемый естественный приток и принудительная вытяжка

Этот вариант системы вентиляции в школе предполагает оборудование учебных аудиторий приточными клапанами. Их монтируют в стеклопакеты или в стену. Клапаны помогают регулировать приток, фильтровать воздух, снижать уровень шума по сравнению с проветриванием через открытые окна.

В этой схеме важную роль играет и механическая вытяжная система. Она должна работать непрерывно, чтобы обеспечить нормальную кратность воздухообмена (20м³на человека в час). Для увеличения эффективности, вытяжку оборудуют вентиляторами.

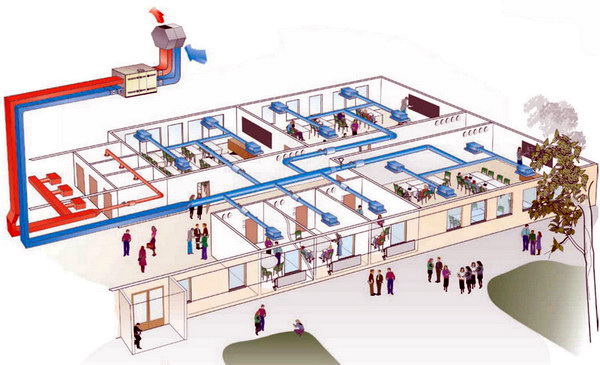

Приточно-вытяжная система с рекуперацией тепла

Такая схема позволяет поддерживать комфортную температуру в классах и кабинетах в холодное время года благодаря функции подогрева воздуха. Главным элементом этой системы является рекуператор тепла — клапан, который создаёт теплообмен между приточным и выводимым воздухом. Благодаря ему, приточный воздух подогревается от тепла воздушных масс в помещении.

Преимуществом приточно-вытяжной вентиляции с рекуперацией является энергосберегающая функция. Если используется схема без рекуператора, то расход электроэнергии на отопление составит от 6 до 10 кВт/ч, а с помощью подогрева траты получатся в несколько раз меньше — всего 1–2 кВт/ч. Это происходит благодаря тому, что в помещение будет поступать уже подогретый воздух. Экономия затрат на отопление учреждения составит внушительные 80%.

Установка приточно-вытяжного типа с рекуператором и охладителем приточного воздуха

Минусом рекуперационных конструкций является их низкая эффективность в тёплое время года, когда температура воздуха в помещении и за окном уравнивается. Выходом из этой ситуации служит следующая схема, которая работает как на подогрев, так и на охлаждение воздушных масс.

В приточные каналы монтируют рекуператоры и камеру охлаждения воздуха. И также она оборудуется полным комплектом автоматических регуляторов для удалённой настройки климатических показателей. Недостатком такой схемы является высокая стоимость по сравнению с обычной.

Специализированные аудитории (химия, мастерская и др.)

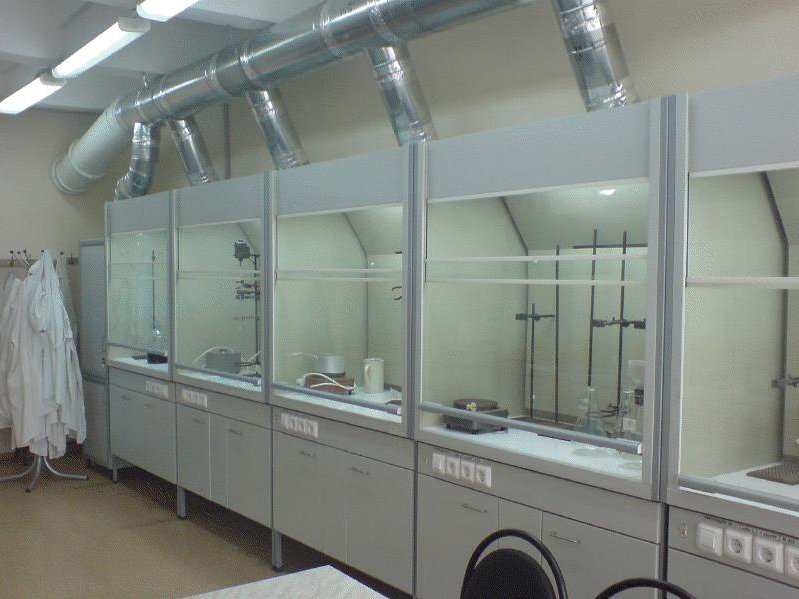

В помещениях, оборудованных местными отсосами (например, кабинет химии с лабораторией, трудовых мастерских со станками и проч.) обязательно организуют вытяжную вентиляцию с механическим побуждением.

Спортивные залы:

Оборудуются самостоятельной приточно-вытяжной системой вентиляции, которая обеспечит воздушный приток в объеме не менее 80 м³ на 1 человека. Чтобы не допустить образования сквозняков, подача и забор воздуха должна быть организована на расстоянии примерно трех метров от пола. Показатели скорости воздушного потока регламентируются на уровне 0,25 м/сек, влажности — 35-60%.

Санитарный узел:

В с/у должна быть предусмотрена постоянно работающая вытяжная вентиляция, чтобы удалять неприятные запахи и влагу. Если санитарный узел имеет смежное расположение с умывальной, вытяжку устраивают из уборной. В душевых (если таковые имеются) — исключительно из кабинок. Однако если количество душевых кабин превышает пять штук, дополнительно организуют приток свежего воздуха в раздевалки.

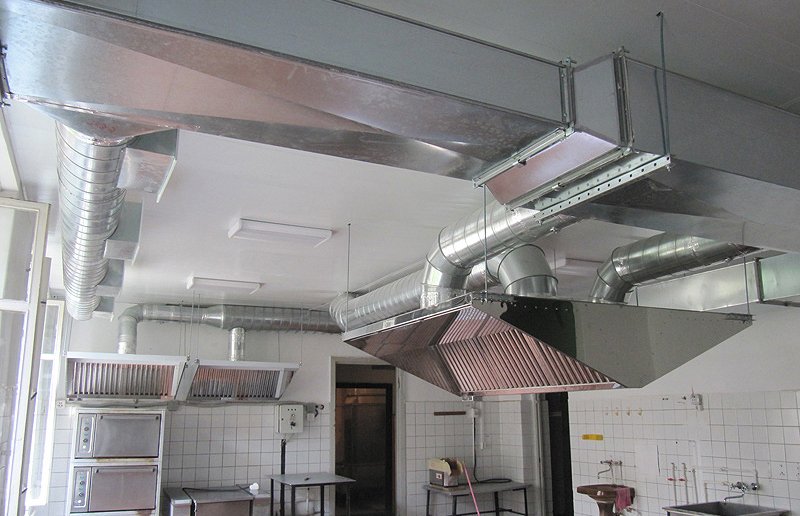

Столовые/буфеты:

Механическая вентиляция в школах таких помещений, как столовая и буфет, проектируется в соответствии с нормативами  для предприятий общественного питания. На каждое человекоместо в обеденной зоне, предусматривается минимальный воздухообмен, в объеме 20 м³ в час. Приток воздуха направляется в обеденный зал, а удаляется через кухонный блок и прилегающие производственные помещения.

ВАЖНО! Для кухонных помещений, моечных и уборных устанавливают самостоятельные независимые вентиляционные системы. Их нельзя объединять между собой.

Вентиляция актовых залов:

Как правило, в актовых залах происходит кратковременное наполнение (1,5-2 часа) большим количеством людей и именно в это время должны быть соблюдены соответствующие условия, а именно на 1 человека должно приходиться 20 м³/ч приточного воздуха. Конструктивно вентиляцию для актовых залов можно выполнять по аналогии с любым из вышеперечисленных вариантов для обычных аудиторий.
В случае если общеобразовательное заведение имеет четыре и более параллели классов и находится в регионе, где расчетная температура воздуха в холодный сезон составляет -20°С и ниже, предусматривается организация воздушно-тепловых завес на входе.

Устройство и проектирование вентиляции

Если численность учащихся в школе превышает 200 человек, не обойтись без механического притока воздуха. Такие системы монтируют в помещениях с повышенным содержанием углекислого газа, пыли, влаги, конденсата, неприятных запахов.

При проектировании установок необходимо учитывать нормы вентиляции в школе и базовые факторы, такие как:

• месторасположение с точки зрения сторон света;
• количественный состав учеников/преподавателей;
• наличие/отсутствие спецоборудования;
• назначение помещения (учебный процесс, лабораторные опыты, спортивные тренировки, питание);
• параметры освещения и так далее.

Более подробно стоит остановиться на самых «сложных» помещениях каждого учебного заведения.

Хорошая вентиляция – повышенный комфорт!

Основными составляющими комфортного пребывания людей в любом помещении являются: приемлемая температура, оптимальная влажность и скорость потока воздуха. Кратко охарактеризуем каждую составляющую.

В зимний период, когда температурный режим ниже нуля, воздухообмен затрудняется. Это объясняется тем, что воздух необходимо предварительно подогреть. Произвольная вентиляция в этом случае будет создавать сквозняк, который однозначно негативно повлияет на комфорт.

Если устройства регенерации теплого потока отсутствуют, то воздух снаружи должен постепенно подаваться в направлении противоположном от нахождения людей. Можно установить гигрорегулируемые клапана и оптимизировать этим самым рассеивание вновь поступающего воздушного потока в подпотолочном пространстве, где температура на несколько градусов выше.

Для людей самой оптимальной влажностью считается 35-65%. Такой показатель также сможет предотвратить разрушение материалов, которые были задействованы при строительстве и отделке здания. Именно такую относительную влажность и рекомендуется поддерживать во всех помещениях.
