Качественная вентиляция склада необходима для обеспечения безопасности труда и оптимальных условий хранения продукции. Обустраивая вентиляционную систему, необходимо придерживаться установленных норм кратности воздухообмена, и выбирать оборудование, параметры которого соответствуют регламентированным требованиям.

Прежде чем приступить к проектированию инженерной сети, следует изучить принципы, а также узнать способы обустройства вентиляции склада.

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

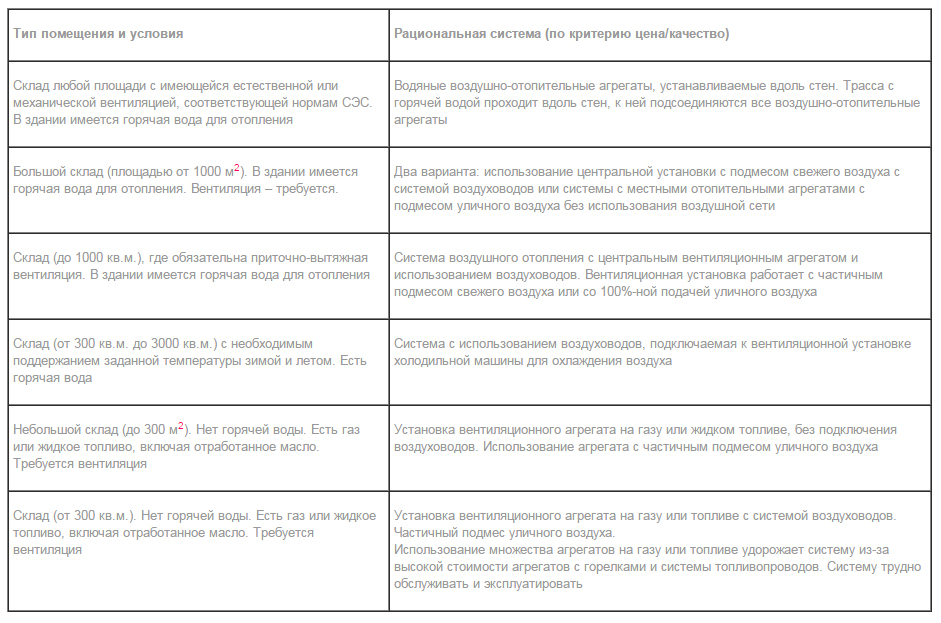

Нормы вентиляции складов: чем руководствоваться при выборе?

При монтаже вентиляции можно использовать сочетание нескольких вентилируемых систем. Например, использовать приток воздуха естественным путём и механическую вытяжку. Всё зависит от параметров склада и груза. Совет: не рекомендуется использовать систему аэрации для продовольствия, т.к. приточный воздух всегда загрязнён и не подвергается очистке. При выборе вентиляции рекомендуется руководствоваться СНиП вентиляция склада и документами ГОСТ:

• СНиП 21-01-97;
• СНиП 23-02-03;
• СНиП 41-01-2003;
• СНиП 31-04-2001;
• ГОСТ 12.1.005–88;
• ГОСТ 12.1.004–91.

Воздухообмен

Воздухообмен – это процесс замены загрязнённого воздуха в помещении на чистый, что создаёт воздушную среду, соответствующую санитарно-гигиеническим требованиям. В большинстве случаев воздухообмен определяется параметрами воздуха. Чтобы определить объём вентиляционного воздуха в единицу времени необходимо быть в курсе видов и количества вредных выделений на складе: избытка влаги, тепла, газов, пыли и паров. Информацию об этом можно найти в Справочнике проектировщика, главе «Тепловой режим здания».

Виды вентсистем

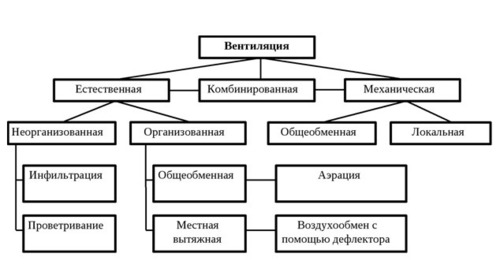

Виды систем вентиляции классифицируются по ряду признаков:

Если естественной тяги недостаточно, то они оборудуются механическими вентиляторами искусственного побуждения. Местная вытяжка и приточка обслуживает отдельное рабочее место или небольшой участок склада.

В естественном вентилировании применяется принцип аэрации. Он основан на разности температуры и давления снаружи и внутри склада. Свежий воздух засасывается внутрь через решетки, а отработанный вытесняется через вытяжные дефлекторы.

Перепад высоты установки входных и выходных отверстий в системе естественного вентилирования должен быть от 3000 мм, длина горизонтальных участков воздуховодов - до 3000 мм. Расчетная скорость движения воздуха - 1м/с.

Эффективность работы вентиляции без искусственного побуждения зависит от температуры, влажности и давления. Она не может обеспечить в полной мере воздухообмен в складских помещениях класса A,B,C.

1. По области применения подразделяются на вытяжные и приточные. Вытяжка отвечает за удаление отработанного воздуха, приточка - за подачу чистого. Они часто объединяются в единые климатические мультикомплексы с обогревателями и кондиционерами. В зависимости от схемы складирования, системы могут быть оборудованы фильтрами для очистки.
2. По объему обрабатываемого воздуха - на общеобменные и местные. Общеобменная и местная вентиляция бывает вытяжной и приточной. Общеобменная отвечает за циркуляцию воздуха по всему складу. По вентканалам удаляются излишки влаги, тепла, вредные пары, примеси.
3. По способу подачи/забора воздушных масс - на системы с естественным и искусственным побуждением.
4. По механизму подачи воздуха - на канального и бесканального типа.

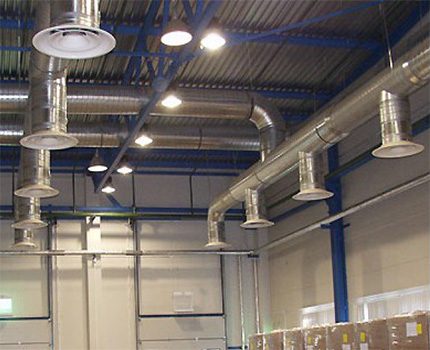

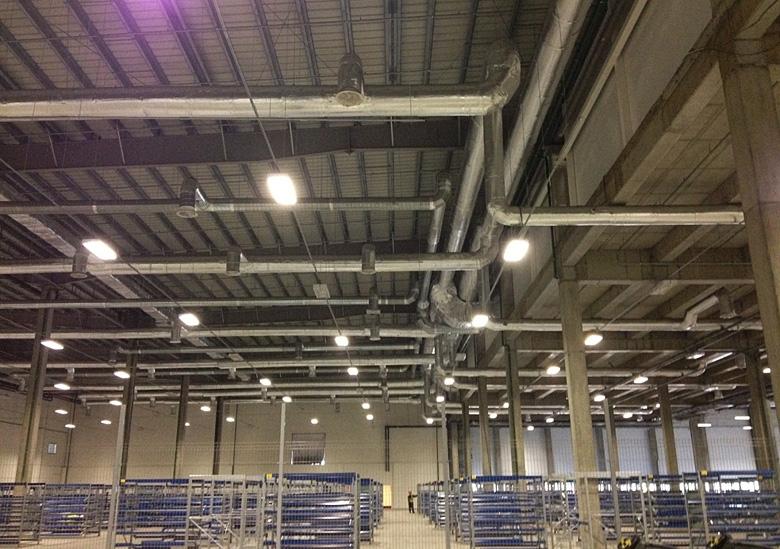

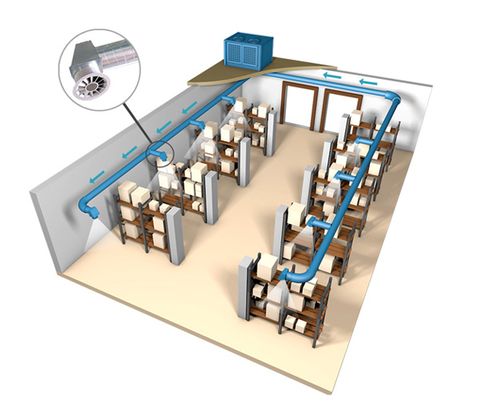

Вентилирование с использованием механического оборудования даёт возможность перемешивать воздух на крупных складах. У проектировщика есть возможность заложить модули нагрева, фильтрации, а также кондиционеры.

В небольших по площади складах класса D часто применяются бесканальные вентиляционные системы. Это простые отверстия в стенах или крыше, закрытые решётками или механическими вентиляторами. В канальных вентсистемах воздух перемещается по специальным коробам квадратного или круглого сечения.

Основные принципы вентиляции складских помещений

Свод правил СП 60.13330.2012 “СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха” является основным документом, в котором прописаны требования к организации вентилирования помещений для складирования продукции, применяемого в быту оборудования, стройматериалов и прочих изделий.

Особенности естественного воздухообмена

Естественный воздухообмен склада происходит за счет разницы статического давления разнотемпературных столбов воздуха. Более холодный уличный воздух через приточное отверстие попадает в помещение, а внутренний воздух выходит через вытяжку.

В теплый период приточные отверстия располагают на уровне от 0,3 до 1,8 м. В холодное время их устраивают на расстоянии от пола не менее 3 м при общей высоте помещения до 6 м, и 4 м при большей высоте помещения.

Если высота склада небольшая, то можно спроектировать более низкое положение отверстий, однако необходимо учесть возможность заметания его снегом и принять меры по недопущению такого сценария.

Естественная вентиляция практически невозможна при необходимости обработки входящего воздуха. Очистка его от пыли через фильтры, подогрев или увлажнение создают сопротивление в приточном канале и существенно снижают скорость потока.

При естественной вентиляции основная проблема заключается в зависимости скорости потока от параметров внешней среды. При избыточном поступлении воздуха на отверстия монтируют заслонки ручного или автоматического типа действия.

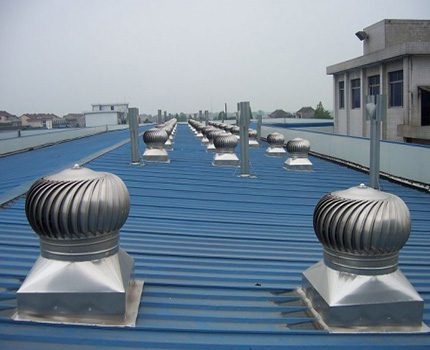

Недостаточный объем воздухооборота можно частично компенсировать, установив вентиляционный дефлектор. Более действенный способ – монтаж принудительной вентиляции.

Использование принудительной вентиляции

Согласно пп. 7.1.3-7.1.4. устройство вентиляции, для функционирования которой необходимо механическое побуждение, устанавливают в следующих случаях:

• если необходимые параметры микроклимата не могут быть достигнуты при естественном воздухообороте;
• если в определенное время года существуют такие температурно-влажностные характеристики наружного воздуха, что естественная вентиляция не обеспечит требуемые показатели микроклимата в складе;
• при наличии помещений или их зон без естественной вентиляции.

Размещение вытяжных отверстий необходимо выполнять в наиболее загрязненных частях склада. В случае ненулевого баланса объема перемещаемого воздуха, его компенсация происходит за счет процесса инфильтрации через стены и крышу сооружения.

Использование принудительной вентиляции приводит к необходимости покупки и монтажа дорогостоящих систем, а также постоянным затратам на электроэнергию, обслуживание оборудования и мероприятия направленные на компенсацию его износа.

Поэтому часто применяют совместный естественный и принудительный воздухообмен. Работу механических устройств используют для компенсации разницы между необходимым объемом замещаемого воздуха и возможностями проветривания.

Неконтролируемый воздухообмен посредством инфильтрации

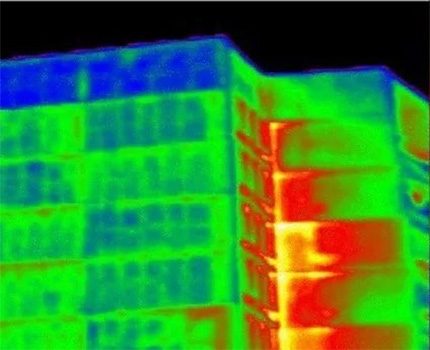

При расчете параметров оборудования, которое используют для создания требуемого микроклимата, необходимо учитывать инфильтрацию воздуха через периметр склада. Наличие неплотностей в конструкциях приводит к неконтролируемому притоку и оттоку воздуха.

Если в соблюдении определенной температуры и влажности нет необходимости, то иногда можно полностью отказаться от каких-либо способов организации вентиляции в пользу инфильтрации.

Однако в случае необходимости создания определенного микроклимата неконтролируемый воздухообмен создает проблемы. Это происходит по причине непостоянных параметров внешней среды и объема поступающего воздуха.

При минусовой температуре выход теплого потока через щели способствует образованию конденсата и наледи. Это чревато постепенным разрушением несущих конструкций, образованию грибка и плесени, повышению риска короткого замыкания и другими проблемами.

Так как объем инфильтрации непостоянный и зависит от многих параметров, то его не учитывают при нормативном расчете воздухообмена. Однако он с некоторыми допущениями фигурирует при расчете теплопотерь и моделировании показателя влажности.

Если инфильтрация в складских помещениях нежелательна, то необходимо ликвидировать предпосылки ее возникновения. Помимо наличия щелей в стенах здания существуют и другие причины приводящие к неучтенному воздухообмену.

С наветренной стороны происходит динамическое давление воздушной массы на стену здания и проникновение воздуха в помещение. Поэтому при проектировании складов необходимо учитывать розу ветров и не располагать стену здания перпендикулярно преобладающему направлению.

Эффективным решением проблемы также может быть монтаж противоветровых заграждений.

С боковой и подветренной сторон ветровое давление отрицательное. В результате возникающего перепада создаются условия для оттока воздуха из помещения.

Для минимизации градиента давления необходимо придерживаться рекомендаций по геометрическим параметрам крыш и ликвидации точек отрыва пограничного слоя потока с помощи установки ветронаправляющих элементов.

Внутренней причиной для возникновения инфильтрации может стать разница в количестве приточного и удаляемого воздуха. Разбалансированная работа вентиляционной системы приводит к компенсации недостающего или избыточного объема за счет инфильтрации.

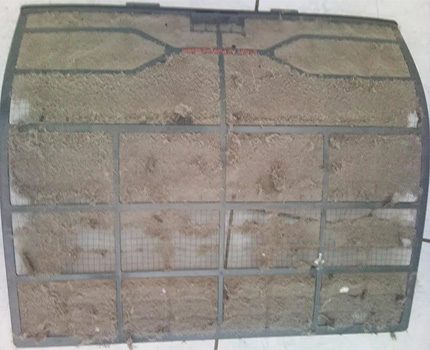

Поэтому необходима периодическая калибровка вентиляторов, прочистка воздуховодов и фильтров, а также выполнение других профилактических работ.

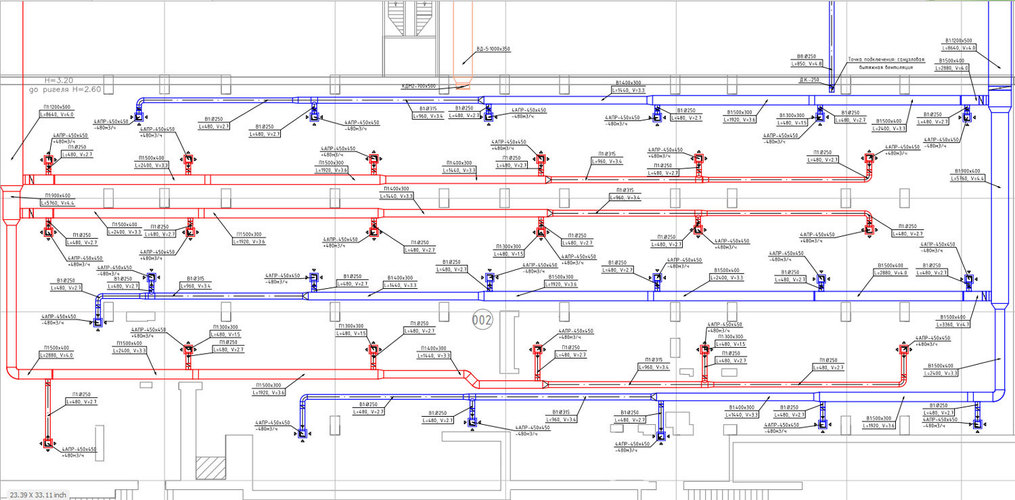

Особенности проектирования

Вентиляция складских помещений рассчитывается исходя из нормативных значений, указанных в СНиПах.

Основным параметром для расчета является кратность воздухообмена. В старом СНиП 2.11.01-85* «Складские здания» для всех типов она равнялась единице. Это применимо к типовым помещениям для хранения не горючих и взрывобезопасных материалов.

Расчетные значения температуры и относительной влажности воздуха часто предоставляются заказчиком. Он должен выдать проектировщикам техническое задание, где указаны виды складируемой продукции, а также оптимальные параметры микроклимата для её хранения.

В поздней редакции каждой группе вредных и ядовитых веществ, а также химреагентов была присвоена своя расчетная кратность обмена воздуха:

Тип склада	Кратность обмена воздуха в час
	Временное нахождение сотрудников	Постоянное нахождение сотрудников
Бензин, керосин, солярка	1,5 -2	2,5 - 5
Метан, пропан, бутан, ацетилен в баллонах	0,5	-
Все растворители	4 - 5	9 - 10
Спирт, эфир	1,5 - 2	2,5 - 5
Нитролаки	0,5	-
Яды, их компоненты	5	-

Проектирование вентиляции складских помещений алкогольной продукции, химических и летучих веществ

Особенностью данных видов складов является присутствие в воздухе взрывоопасных летучих соединений. Согласно СанПиН 2.3.4.704-98, должны выполняться следующие требования:

• точки воздухозабора следует устанавливать в местах, куда исключено попадание вредных и горючих соединений;
• воздух должен удаляться посредством вентиляции с механическим побуждением. На выходе устанавливаются фильтры для глубокой очистки, которые исключают попадание во внешнюю среду опасных примесей;
• сигнализаторы загазованности устанавливаются в местах потенциальных утечек. Они призваны предупреждать персонал о предельной концентрации в воздухе взрывоопасных или ядовитых веществ;
• подсобные помещения оборудуются отдельной системой вентиляции, как общеобменной, так и местной;
• процент влажности должен составлять70-75%, температура +8 ⁰С;
• подсобки должны быть оборудованы приточкой/вытяжкой с естественным побуждением, а также установкой для аварийного вентилирования.

Список оборудования, которое может использоваться

Рассмотрим основные устройства и элементы вентиляционных систем:

1. Вентиляционные решетки.
2. Воздуховоды.
3. Воздушные фильтры, пылеуловители.
4. Нагреватели, калориферы.
5. Рекуператоры.
6. Осушители/увлажнители воздуха.
7. Тепловые завесы (над воротами).
8. Вентиляционные установки (приточно-вытяжные, или отдельно приточные, отдельно вытяжные).
9. Контрольно-измерительные приборы: термометры, анемометры, гигрометры.

Требования к аварийной системе

На большинстве складов основная система вентиляции дополняется аварийной. Она необходима, чтобы:

• обеспечивать вентиляцию в случае поломки основной системы;
• обеспечивать усиленный воздухообмен в случае внешнатной ситуации: выброса вредоносных веществ в воздух.

Приведем основные требования к таким системам:

1. Если на складе постоянно находится персонал — вентсистема обязательно должна либо иметь 2 или больше установок, либо иметь резервные вентиляторы.
2. Если помещение рассчитано более чем на 10 тонн хранимого товара, и/или относится к высокой категории пожароопасности — оно обязательно должно иметь резервную систему вентиляции с такой же производительностью.
3. Если на складе возможен выброс вредных веществ, система обязательно должна иметь аварийную вентиляцию или возможность работы основной системы в форсированном (усиленном) режиме — для более быстрого удаления загрязнения.
