Специфика спортивных или тренажерных залов, фитнес-клубов и бассейнов понятна всем и не нуждается в подробном освещении. Успех таких заведений напрямую зависит от ощущений, которые испытывает человек при посещении. Чувство комфорта, бодрости, ощущение прилива энергии способны вызвать стойкое желание посещать зал регулярно. Одним из факторов, влияющих на самочувствие посетителей, является качественная и грамотно организованная вентиляция.
"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.
Звоните сейчас:

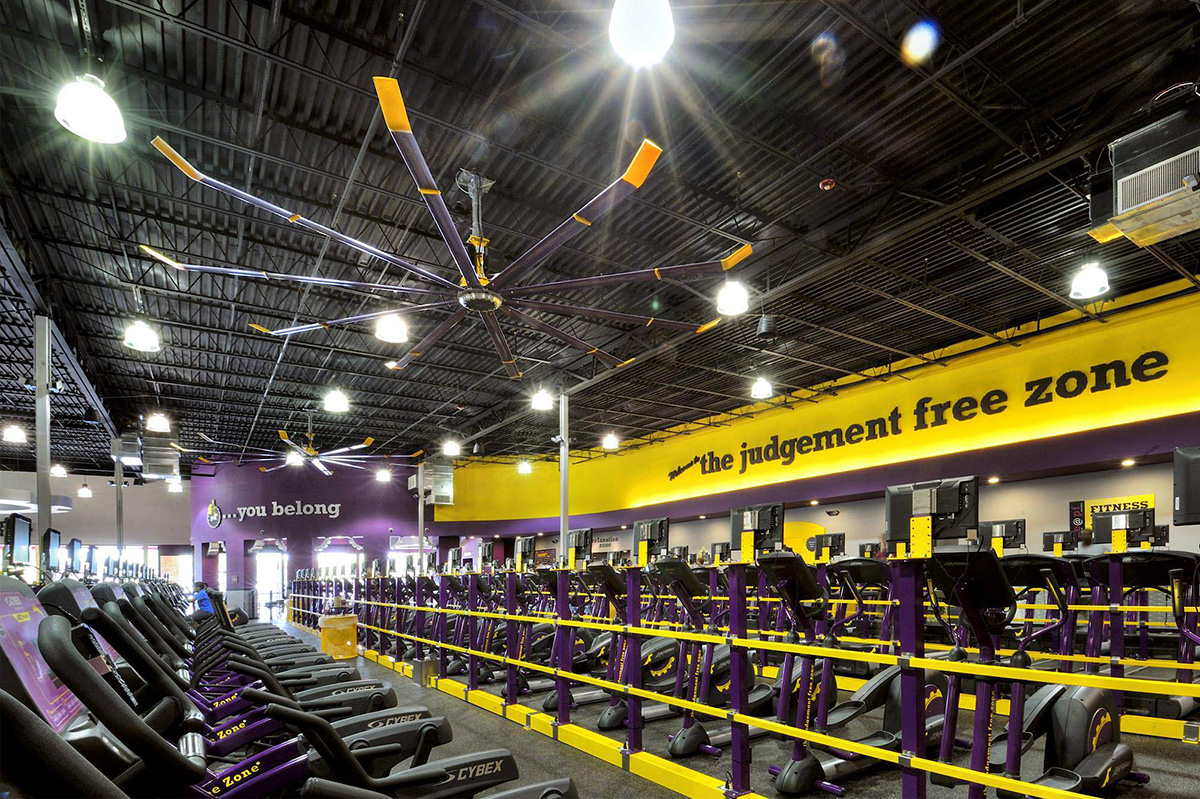

Вентиляция в спортзале
Спортзал — это ограниченное пространство, в котором одновременно может находиться много человек, занятых физическими упражнениями. Уровень нагрузок, концентрация большого числа посетителей и персонала создают сложную обстановку, нередко превышающую по количеству и уровню неблагоприятных факторов цеха на вредных производствах.
Обильное поступление свежего воздуха, своевременное и полное удаление отработанного — обязательное условие, позволяющее привести микроклимат спортзала в соответствующее нормативным требованиям состояние.
Атмосфера спортзала насыщена испарениями тел, углекислым газом. Упражнения вызывают учащенное и глубокое дыхание, если не производить своевременный воздухообмен, то вместо пользы от упражнений организму будет нанесен значительный урон. При этом, необходимо исключить возможность появления сквозняков, способных вызвать простудные заболевания. Разгоряченные от активных физических упражнений люди не замечают воздействия чрезмерно плотных потоков воздуха, но последствия этого практически всегда оказываются неблагоприятными.
Для организации качественного воздухообмена необходимо наличие соответствующего оборудования, обеспечивающего правильный режим поступления и вывода воздушных потоков.
Основные требования и нормы
Порядок и размеры воздухообмена в спортивных залах регулируются нормами СНиП 2.08-02-89. В них подробно изложены принципы организации воздухообмена, нормы подачи и вывода воздуха, определены все сопутствующие условия.
Основным требованием СНиП является необходимость обеспечить ежечасную подачу 80 м3 свежего воздуха на каждого спортсмена и не менее 20 м3 — на зрителя.
Специфика помещений практически повсеместно исключает обычное использование кратности воздухообмена, существенно упрощающую расчеты и организацию системы вентиляции. Исключением являются только вспомогательные помещения, индивидуальные мастерские и классы, имеющий небольшие размеры и допускающие применение принципа кратности. Подробные данные по каждой категории помещений имеются в таблице:
При создании проекта рассматривается поэтажная схема воздухообмена. При наличии на этаже большого количества классов и отдельных небольших помещений расчет ведется по кратности, отчего возникает дисбаланс между притоком и вытяжкой. Получается заметное преимущество вытяжки, создающее разницу давлений в коридорах на разных этажах, вызывающая нежелательный переток воздуха в участки с более низким давлением, что недопустимо.
Для уравновешивания давлений и стабилизации режима работы системы на всех этажах производится дополнительная подача приточного воздуха, обеспечивающая равенство давлений и стабилизирующая режим вентиляции.
Выбор климатической системы
Основным условием установки воздуховодов должно стать то, что вентиляция фитнес-центра должна извлекать из помещения отработанный воздух, а входящий поток – равномерно распределять по залу.
Для комнат небольшой площади подойдет малогабаритная установка на базе моноблока. Она проста в монтаже, ее можно закрепить даже рядом с подвесным потолком. При выборе устройства можно подобрать модель нужных габаритов и мощности. Оптимизированная конструкция и дополнительное оборудование позволят очистить воздушную смесь, повысить температуру в зале или охладить ее.
Большие площади спортивных залов требуют более детального подхода. Тут для вентиляции понадобится полноценная общеобъемная приточно-вытяжная система. Минус таких конструкций в том, что для их монтажа нужно приглашать специалистов. Если с креплением установки не возникнет проблем, то самостоятельно развести сеть каналов (воздуховодов) уже не получится. Потребуется помощь профессионалов. Затраты на проведение работ оправдывает только будущая вентиляция фитнес-центра высокого качества.
Принцип ее работы следующий: воздух с улицы подается через систему фильтров посредством включения приточной установки, одновременно вытяжка удаляет отработанный объем воздушной смеси с низким содержанием кислорода. Повысить температуру входящего потока можно с помощью калориферов, а охладить встроенными кондиционерами. Более экономичный вариант подогрева воздуха – рекуператор. С помощью него входящий поток будет нагреваться теплым отработанным воздухом. Потоки не контактируют, поэтому рекуператор не повлияет на чистоту поступающей воздушной смеси.
Выбор типа воздуховодов для фитнес-центра
Воздуховоды различаются между собой по форме. Можно их встретить в разных вариантах исполнения, но наиболее популярны прямоугольные (или квадратные) и круглые. Специалисты отмечают, что выбор формы зависит от конкретных условий при монтаже климатической системы. К примеру, прямоугольные (квадратные) воздуховоды довольно компактны, и их можно устанавливать в непосредственной близости от подвесных потолков.
При составлении проектной документации важно подобрать оптимальный тип воздуховода. От его пропускной свободности будет зависеть эффективность работы вентиляционной системы. Нужно исключить перегрузку на приточных и вытяжных установках.
Проектирование включает в себя вычисления площадей сечения для каналов отвода воздуха. Для круглых типов установок используют следующую формулу:
S = (π х D2)/4.
Диаметр воздуховода круглой формы (D) рассчитывается в сантиметрах. Прямоугольные и квадратные типы установок имеют иной порядок вычислений:
S = A х В.
Буквой А обозначают ширину прямоугольного или квадратного воздуховода в сантиметрах, а буквой В – длину.
Для облегчения задачи, расход воздуха и размер сечений нескольких наиболее распространенных типов воздуховода можно определить с помощью таблицы:
Основные размеры воздушных каналов | Площадь сечения канала, кв.см | Расход воздуха в зависимости от скорости воздушного потока, куб.м/ч | |||||
Для круглого сечения: диаметр трубы, см | Для прямоугольного (квадратного) сечения: размеры сторон,см | при 2 м/с | при 3 м/с | при 4 м/с | при 5 м/с | при 6 м/с | |
10 | 6,3х12,5 | 79 | 57 | 85 | 113 | 142 | 170 |
11 | 9х10 | 90 | 65 | 97 | 130 | 162 | 194 |
12,5 | 10х12,5 | 125 | 90 | 135 | 180 | 225 | 270 |
14 | 12,5х12,5 | 156 | 112 | 169 | 225 | 281 | 337 |
16 | 10х20 | 200 | 144 | 216 | 288 | 360 | 432 |
18 | 16х16 | 256 | 184 | 276 | 369 | 461 | 553 |
20 | 10х31,5 | 315 | 227 | 340 | 454 | 567 | 680 |
22,5 | 16х25 | 400 | 288 | 432 | 576 | 720 | 864 |
25 | 12,5х40 | 500 | 360 | 540 | 720 | 900 | 1080 |
30 | 20х35,5 | 710 | 511 | 767 | 1022 | 1278 | 1533 |
31,5 | 25х31,5 | 787 | 567 | 850 | 1134 | 1417 | 1701 |
35 | 20х50 | 1000 | 720 | 1080 | 1440 | 1800 | 2160 |
40 | 25х50 | 1250 | 900 | 1350 | 1800 | 2250 | 2700 |
Стоит учитывать, что для каждого воздушного канала расчет значений сечения и объема, проходящих через него газов, производится индивидуально. Вычисление потока воздуха в магистрали климатической системы проводится отдельно.
Устройство систем вентилирования в фитнес-центрах
Для обеспечения соответствия нормам в спортивных центрах чаще всего организуется приточно-вытяжная система, комбинирующая естественные и механические источники. Мощность установок рассчитывают следующим образом: стандартное значение нормы из типовых таблиц умножают на количество людей, которые постоянно будут находиться в зале. Так можно получить необходимое количество воздуха, и отталкиваться от этого значения. Оно всегда больше, чем для жилых и офисных помещений. Воздухообмен поддерживается на уровне кратности от 6 до 8. Одновременно нужно учитывать опасность сквозняков ‒ за это «отвечает» подвижность аэромасс. Она не должна быть больше:
- для бассейнов ‒ 0,2 м/сек;
- для помещений интенсивных занятий ‒ 0,3 м/сек;
- для подготовительных и физкультурно-оздоровительных мероприятий ‒ 0,5 м/сек.
Классический пример расчета приточно-вытяжной вентиляции спортзала ‒ обоснование на базе показателей аэропритока и вытяжки. В частности, для помещений интенсивных занятий она равна 3 куб. м/час, для гардероба и кладовой ‒ 2, а для душевой ‒ 10. Сауны, солярии и бассейны обсчитываются по своим, отдельным схемам.
Для небольших спортзалов допустимо использовать стандартные моноблочные установки, а для крупных центров этого недостаточно. Чтобы равномерно распределять свежий воздух по помещению, одновременно удаляя отработанный, нужна мощная, продуманная общеобменная система приточно-вытяжного типа. Она должна включать:
- кондиционеры и вентиляторы для охлаждения воздуха;
- калориферы, радиаторы для отопления помещений в холодное время;
- систему фильтров;
- рекуператоры для уменьшения расходов на подогрев поступающих аэромасс;
- разветвленную сеть воздухоотводов.
Подобные схемы имеют много достоинств. Благодаря большому количеству точек воздухораспределения можно избежать сквозняков. Элементы системы устанавливаются под потолок и не мешают заниматься. Вентиляционные агрегаты можно расположить на крыше здания. Выбор отопительно-вентиляционной системы базируется на технико-экономическом обосновании. Как правило, в современных фитнес-центрах предусматривается:
- водяное радиационное отопление ‒ установки для обеспечения безопасности закрываются решетками или размещаются в углублениях;
- удаление аэромасс за счет гравитационного давления в приточных системах;
- естественная вентиляция спортивных залов в теплый период ‒ как дополнение к постоянной, механической;
- фильтрация, ионизация, обеззараживание воздуха.
Учет влажности и тепловыделения
Необходимый этап при проектировании вентиляционно-отопительных комплексов для фитнес-центра ‒ организация системы поддержки нужного уровня влажности и удаления теплоизбытков. Особо это важно для помещений с постоянным присутствием пара и воды: душевых, санузлов, бассейнов. Нужно учесть:
- размещение нагревательных приборов так, чтобы исключить их контакт с обнаженной кожей и ожоги ‒ например во влажных помещениях нельзя организовывать ниши для них;
- наличие пожарного сухотруба в саунах и банях;
- механическую побудительную систему для соляриев с 3-4-кратным воздухообменом.
В спортзалах выделение тепла людьми всегда выше, чем в стандартных офисных пространствах, и при расчете температурного режима нужно это учитывать. Перегрев ‒ одна из наиболее опасных для здоровья ситуаций. Также стоит учесть поддержку нужного уровня относительной влажности. Базовый пример проекта приточно-вытяжной вентиляции спортзала для оздоровления основывается на показателях 30-60%, бассейнов ‒ 50-60%. Все воздухоотводы должны быть изготовлены из материалов с высокими антикоррозионными свойствами ‒ современных пластиков, нержавеющей стали. То же относится к вентиляционным решеткам, соединительным узлам, крепежам. Невнимательность к параметрам влажности может привести к накоплению конденсата, появлению плесени, грибков, которые крайне негативно воздействуют на здоровье посетителей и запрещены санитарными нормами.
Расчет и проектирование
При проведении расчетов вентиляции в спортзале необходимо определить минимальную производительность системы. Для этого можно воспользоваться следующей формулой:
V = a*L
Согласно формуле, V – производительность, a – количество лиц, одновременно занимающихся в зале или находящихся внутри в качестве зрителей, L – норма воздушного обмена. Также при создании проекта вентиляции в спортивном зале следует взять в расчет нормы. В этом случае формула будет следующей:
V=n*S*H
По этой формуле V = производительность, n – установленная строительными регламентами норма воздухообмена, S – площадь помещения, а H – высота.
Кроме того, в процессе проектирования вентиляции в зале необходимо учитывать следующие моменты:
- В помещении должны быть окна, желательно, чтобы они оснащались режимом проветривания.
- Систему вытяжки лучше проектировать с запасом: необходимо предусмотреть наличие шахт, рассчитать количество вентиляторов и устройств для принудительной циркуляции воздуха.
- Если воздух поступает с улицы, систему следует оснастить фильтрами, чтобы атмосфера в зале была максимально комфортной.
- Важно позаботиться о хорошей вентиляции не только в зале, но и душевых и раздевалках, в противном случае в здании может образоваться задержка конденсата, что приведет к появлению плесени.
- Желательно, чтобы проект предусматривал установку оборудования вдали от мест хранения инвентаря, а самой техникой можно было управлять дистанционно.
Один из вариантов действующей схемы вентиляции

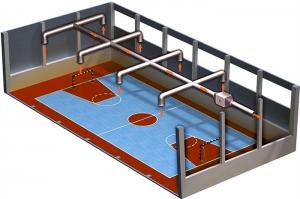

Для обустройства в спортзале одним из наиболее популярных видов считается приточно-вытяжная вентиляция: ее создают в крупных и средних помещениях, тренажерных залах и фитнес-центрах, занятия в которых предусматривают интенсивные нагрузки и участие большого количества людей (от 10 человек и больше). Система работает по следующему принципу: приток происходит по воздуховодам, которые установлены под углом, решетки притока размещаются с равным удалением друг от друга на уровне 3,5-4 м от поверхности пола. В результате под потолком собираются массы теплого воздуха с большой влажностью, которые удаляются при помощи канального мощного вентилятора или установок, монтируемых в крыше.
В большинстве случаев работа приточно-вытяжной потолочной вентиляции дополняется возможностью открывать окна и удалять тяжелый воздух естественным образом. Желательно при проектировании учесть этот фактор и расположить оконные проемы в верхней части зала: в этом случае можно устанавливать створки в режим проветривания в перерывах между тренировками или во время, когда помещение закрывается.
Кроме приточно-вытяжной системы, в залах для спортивных занятий могут устраиваться и другие виды вентиляции. Точный выбор зависит от планировки и особенностей используемого помещения, интенсивности эксплуатации и прочих факторов. В некоторых зданиях, преимущественно с небольшой площадью, устраивают только вытяжку или лишь приточные каналы. Сам поступающий внутрь воздух может охлаждаться либо, наоборот, подогреваться для создания оптимальных условий для занятий. Если речь идет о крупном и вместительном крытом стадионе или зале, где помещается от 1000 зрителей, лучше сделать зонирование: область, предназначенная для тренировок и соревнований, имеет свою систему вентиляции, а приточно-вытяжная конструкция в зоне для посетителей работает отдельно от нее. Чтобы снизить затраты на кондиционирование или работу отопительной системы в зале, желательно устраивать вентиляцию с рециркуляцией воздушных масс.
Система кондиционирования и вентиляции спортивного зала на базе крышных кондиционеров с секцией вытяжного вентилятора
Распространенные ошибки
При создании вентиляции в больших залах или небольшом помещении проектировщики могут допустить ряд промахов. Наиболее часто встречаются следующие недочеты:
- Ошибки в расчете загрузки. Если в зале занимается больше человек, чем это было предусмотрено в проекте, вентиляция не сможет справляться с нагрузкой, в результате внутри будет душно.
- Создание естественной вентиляционной системы. В зале нельзя использовать только методы проветривания, поскольку таким образом не получится обеспечить достаточный воздухообмен.
- Выбор маломощного оборудования. Разновидность ошибки – использование старых вентиляторов при расширении или реконструкции зала: если его площадь меняется, необходимо устанавливать новую приточно-вытяжную технику.
Вывод: система вентиляции спортзала должна быть создана с учетом площади помещения, количества человек, на которое оно рассчитано, и назначения. Наиболее часто в тренажерных и спортивных залах устраивают комбинированную или принудительную приточно-вытяжную вентиляцию, обеспечивающую правильную воздушную циркуляцию и позволяющую поддерживать нужный температурный режим.
