Вентиляция в ТЦ представляет собой обязательную и важную инженерную систему, обеспечивающую правильный воздухообмен в помещении. Установка качественной вентиляции является довольно ответственным и важным мероприятием, требующим большого опыта и профессионализма. От надлежащего выполнения работ будет зависеть комфорт покупателей, и, как результат, большая посещаемость торговой зоны, с увеличением прибыли.

Исходя из положений и основных норм нужно поддерживать установленную температуру и уровень влажности. Для данной цели используются системы кондиционирования в торговых залах магазинов, бытовых и складских зонах. Приборы являются разнообразным комплексом из специализированного оборудования, благодаря которому обеспечивается подача свежего воздуха. Кроме этого, приборы также отвечают за очистку, нагрев, увлажнение и охлаждение.

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

Необходимость применения кондиционирования

Часто, работающая на полную мощность, вентиляционная система не дает положительного эффекта в поддержании комфортной температуры в зале. В этом случае устанавливаются кондиционеры.

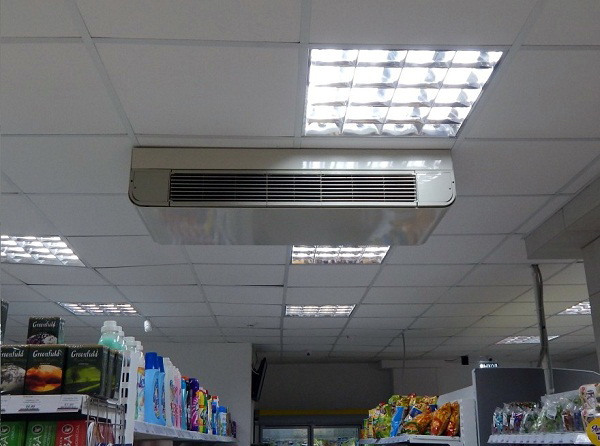

Для ТЦ, как правило, используются сплит-системы канального или кассетного типов, а для магазинов небольших размеров вполне достаточно установить настенный кондиционер.

Кондиционеры обойдутся дешевле, но конструкции не всегда могут удовлетворить требованиям помещений. Канальные и кассетные внутренние блоки кондиционеров монтируются в потолочное пространство. В кассетных конструкциях снаружи видна панель с жалюзи воздухозаборников, которая обеспечивает равномерное расхождение воздушных масс во все стороны, не образуя сквозняков.

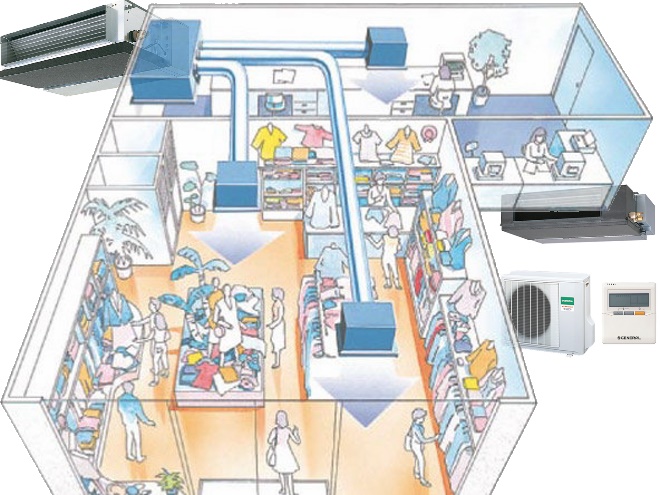

Сплит-системы канального типа полностью скрыты, снаружи видны вентиляционные решетки и диффузоры, от которых к кондиционеру проходит воздуховод. Также возможно подключение дополнительных воздушных фильтров.

Системы могут также оборудоваться вспомогательными устройствами, среди которых:

• фильтры по очистке воздуха;
• блок системы нагрева воздушных масс;
• блок системы охлаждения;
• увлажняющий блок.

Нормы подачи воздуха и тип воздухообмена в различных зонах отличается. Вентиляция торговых помещений должна делаться с учетом подачи свежего воздуха сверху, с последующим распределением по помещению и удалением его снизу. При этом, в зонах общественного питания, подача воздуха наоборот происходит снизу, а вытяжка расположена наверху.

Общие требования к вентиляционным системам крупных торговых площадок

Требования к вентиляции как в крупном торговом центре, так и в семейном супермаркете одинаковые. Она должна обеспечивать:

• Требуемый воздухообмен на всей площади магазина.
• Своевременный нагрев приточного воздуха или его охлаждение.
• Подачу очищенного от механических загрязнений воздуха.
• Комфортный микроклимат при раздаче приточных воздушных потоков.
• Не создавать шума.
• Иметь простое и доступное управление .

Чтобы организовать систему вентиляции, которая отвечает всем заявленным требованиям, нужно провести тщательные расчеты, провести анализ здания, учитывая его архитектурные, конструктивные и функциональные особенности.

Нормативные данные

Проект основывается на: СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха (СП 60.13330.2012 актуализированное издание, не отменяющее действие СНиП); СНиП 31-06-2009; ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях» и некоторые другие документы, где указываются узкопрофессиональные данные, требующиеся, чтобы рассчитать вентиляцию. Соблюдение норм влияет на положительное решение тех, кто проверяет проекты. В нашей стране это - органы государственного контроля.

Вот основные правила:

• Кратность воздухообмена строго не регламентируется, для основных залов показатель должен быть не менее 1 об/ч. На практике подбирается исходя из пожеланий заказчика. Чем выше кратность, тем дороже потребуется оборудование, поэтому тут важен вопрос цены и платёжеспособности заказчика.
• Объём воздуха на одного посетителя 20 и более кубических метров. На сотрудника 60 м³.
• Нормами предписывается разделение вентканалов продовольственных и непродовольственных отделов. Однако, это не всегда возможно, поэтому в крупных торговых центрах предпочтение отдается общеобменной вентиляции, так как зонирование часто не соблюдается.
• Расчётная площадь на одного посетителя от 2,5 до 3,5 м², зависит от специфики комплекса. На одного продавца по нормам приходится я 12 человек.
• Температура внутреннего воздуха не ниже +18⁰С. Климатический район выбирается согласно СНиП.

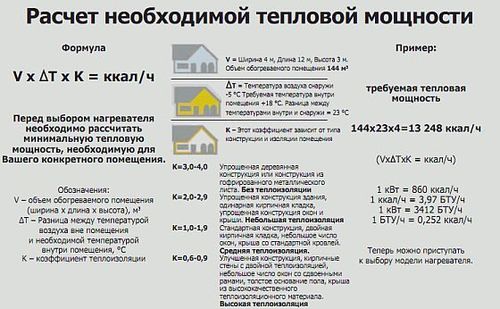

• Мощность калорифера определяется исходя из объема обрабатываемого воздуха за час и измеряется в кВт.
• Приточка оборудуется фильтрами класса EU3 или выше.
• В небольших магазинах, где проектом не предусмотрена механическая вентиляция, устраиваются специальные отверстия. Это могут быть регулируемые форточки или воздушные клапаны, расположенные на высоте 2000 мм от пола.
• Подсобные помещения крупных торговых комплексов, площадью до 35 м², вентилируются за счёт перетекания воздуха в коридор: там он забирается общеобменной системой.
• Продовольственные склады магазинов оборудуются отдельной вентсистемой. То же самое касается и складских помещений для хранения бытовой химии.
• Приточная механическая вентиляции оборудуется системами очистки и подогрева. Оптимальная высота расположения заборных клапанов 2000мм - это позволяет минимизировать его загрязнение.
• Входные тамбуры для торговых помещений, площадью более 200 кв.м, оборудуются тепловыми завесами, работающими автономно, независимо от общеобменной сети.
• Вспомогательные помещения для расфасовки сыпучих продуктов питания, а также моечные комнаты оборудуются локальной принудительной вентиляцией. Это местные вытяжки, установленные над рабочим местом или фасовочным аппаратом.
• Магазины, располагающиеся в жилом доме, оборудуются отдельной вентсистемой.

Расчёт и проектирование вентиляции ТЦ

Проектирование предприятий розничной торговли ведётся при участии специалистов, которые могут точно учесть все расчётные параметры помещения, подобрать необходимую технику и выбрать место её установки. Готовый план приточно-вытяжной и охладительной системы проверяется противопожарными и санитарно-эпидемиологическими службами.

Самыми важными параметрами при расчёте системы являются кратность воздухообмена и примерное количество посетителей в течение суток.

1. Расчёт количества людей делают исходя из назначения и площади объекта торговли. В продуктовых магазинах один человек приходится на 2,5 м², в непродовольственных — на 3,5 м². Если расчёт делают в торговом центре смешанного назначения, он рассчитывается, как непродовольственный.
2. Проектировщики учитывают и кратность воздухообмена, которая регулируется в соответствии с нормами СНиП и вычисляется при помощи специального оборудования.

Важным показателем для мест общественного пользования выступает уровень шума. Вентиляционное оборудование подбирают таким образом, чтобы звук работающей техники не создавал дискомфорта для покупателей и сотрудников магазина.

Установка вентиляции в торговом зале — трудоёмкий и ответственный процесс. Лишь обратившись к профессиональным проектировщикам и мастерам и выбрав подходящее оборудование, в магазине удастся создать комфортные условия для нахождения людей и хранения товаров.

Концептуальные особенности обустройства вентиляции в ТЦ

Такие крупные площадки как ТРЦ имеют ряд концептуальных отличий от специализированных магазинов небольшого формата, их обязательно важно учитывать при составлении проекта вентилирования помещений:

• подача очищенного, подогретого или охлажденного воздуха подается во все зоны магазина;
• все этажи, лестницы и хозяйственные помещения снабжаются воздушной смесью в нужных объемах;
• мощность комплексов вентилирования рассчитывается с учетом торговых и складских площадей;
• хорошая вентиляция торгового центра отличается многофункциональностью и производительностью;
• автоматизированные системы упрощают процесс регулировки параметров вентиляции;
• отдельные зоны обеспечиваются вентилированием с отличающимися параметрами и характеристиками.

В пиковые периоды распродаж и проведения акций, прогнозируемого увеличенного потока покупателей и посещаемости площадок должна существовать практичная возможность изменения параметров приточно-вытяжных систем, отличающихся оптимальной эффективностью.

Важные зоны для обязательного наличия системы вентилирования

Эффективная вентиляция ТЦ обеспечивает приток очищенного воздуха, прогреваемого или охлаждаемого, в зависимости от сезона эксплуатации, и выведение газовоздушной смеси, непригодной для дыхания, существуют обязательные зоны вентилирования:

• частные предприятия общественного питания, к ним относятся находящие на территории ТЦ закусочные и бары, рестораны и кафе;
• отдельные помещения, где наблюдается большое скопление посетителей на постоянной основе, это могут быть конференц-залы или кинотеатры;
• торговые площадки с повышенной посещаемостью, отделы с едой и магазины по продаже крупной бытовой техники;
• выделенные офисные помещения, предоставляющих сервисное обслуживание, туристические агентства и компании по продаже недвижимости;
• склады с организованной схемой хранения товарных позиций, комнаты приема пищи и отдыха для персонала, хозяйственные и гигиенические помещения.

В каждой зоне согласно санитарным нормам и правилам должен обеспечиваться хороший процесс вентилирования с поддержанием индивидуальных параметров воздухообмена, циркуляция может регулироваться автоматически.

Готовые решения и варианты обустройства вентиляции для торговых центров

Для больших торговых площадок требуется монтаж вентиляции с индивидуальными расчетами эксплуатационных параметров, что обеспечит повышенное качество процедур обмена газовоздушной смеси и очищенного воздуха от загрязнений. В современных ТЦ располагается множество отделов и магазинов, кафе и развлекательных площадок, которые постоянно меняют местоположение, что усложняет процедуру разработки стандартизированной схемы вентилирования и проветривания помещений.

Опытные и подготовленные профессионалы разрабатывают индивидуальные проекты на основе комплекса стандартов и инженерных конструкций, согласно требованиям СНиП 2.04.05-91, с учетом особенностей и характеристик обустройства вентиляционных систем. Знания основных типов вентиляции позволяет упростить сложный процесс проектирования и гарантировать производительную, качественную и экономную работу установленного комплекса, отличающегося многофункциональностью.

Ориентируясь на повышение рентабельности торгового центра и привлечения максимального потока потребителей важно позаботиться о создании комфортных условий их пребывания внутри здания, для чего требуется монтаж вентиляции, установку и проектировку которой лучше доверить профессионалам.
