Система вытяжной вентиляции – одна из самых распространенных инженерных сетей в современных зданиях. Это касается частных домов, квартир, общественных и промышленных зданий. Вытяжная вентиляция частном доме практически во всех случаях состоит из вытяжных каналов в стене, даже если о приточной системе застройщик и не задумывается.

Вытяжная система вентиляции бывает разных видов. Ее классифицируют по нескольким факторам. Кроме выбора правильного типа вытяжной вентиляции, важно грамотно подобрать все ее элементы и варианты расположения оборудования. Постараемся рассмотреть подробнее принцип работы вентиляции для вытяжки, устройство и монтаж, а также расчет вытяжной вентиляции помещения.

"ИНТЕХ-Климат" готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ "под ключ": проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: +7 (495) 146-65-64. Отправьте заявку

Классификация

Для того чтобы проектирование вытяжной вентиляции позволило создать качественную и надежную сеть, подходящую именно для конкретного случая, необходимо знать и разбираться в типах и видах вытяжной вентиляции помещения. Они разделяются по нескольким факторам. По методу приведения воздуха в движение вытяжная вентиляция помещения бывает:

• с естественным побуждением;
• с механическим побуждением.

Также, сети классифицируют по тому, какой объем помещения они обслуживают. По этому принципу вентиляция бывает:

• местная (локальные системы);
• общеобменная.

Естественное побуждение

Сети с естественным побуждением работают под действием природных факторов. К ним относят наиболее распространенные в наших в наших домах и квартирах вытяжные каналы в стене. Воздух в них движется под действием разницы давлений между помещением и наружной атмосферой. Основной положительный фактор вентиляционных вытяжек естественного типа – простота устройства и дешевизна.

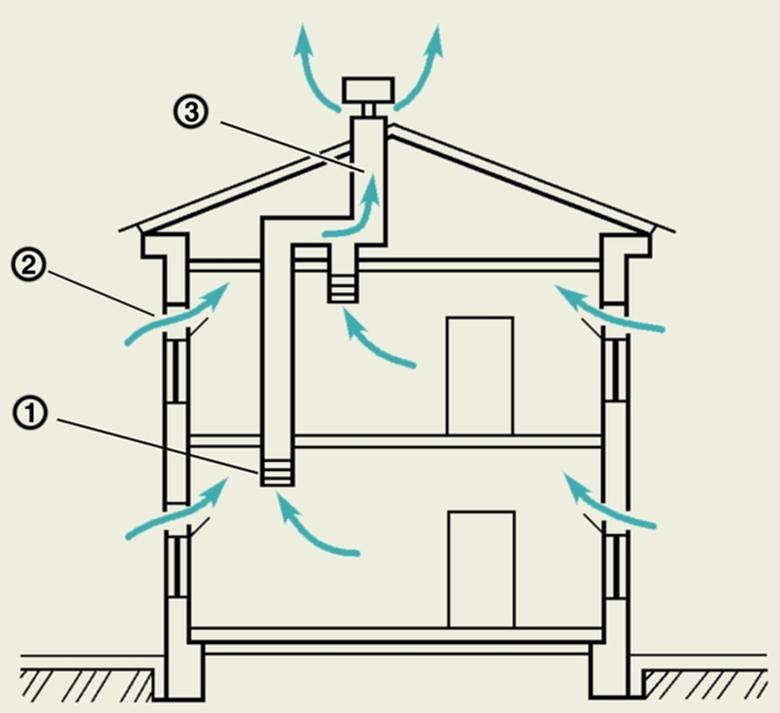

Естественная вытяжная система

Но существуют и негативные свойства. В первую очередь – это зависимость от погодных условий. В некоторых случаях естественная вентиляция в многоквартирном доме или коттедже может полностью остановиться. Такое возможно, когда выравнивается давление между наружным и внутренним воздухом.

Также как негативным свойствам естественных сетей относят трудность регулирования. Невозможно так изменить природные факторы, чтобы остановить или уменьшить скорость движения воздуха. Для этих целей применяются задвижки и заслонки. Например, клапан на вытяжную вентиляцию, который ставятся на входе в канал.

Механическое побуждение

Механические сети появились позже естественных. Принудительная вытяжная вентиляция состоит из вентилятора, который подключается к электросети, а также дополнительных элементов. Эти элементы помогают регулировать движение воздуха и выполнять некоторые другие функции.

Устройство их сложнее и дороже, чем естественного типа. В первую очередь – это связано с необходимостью приобретать комплектующие, монтировать их и подключать к электросети.

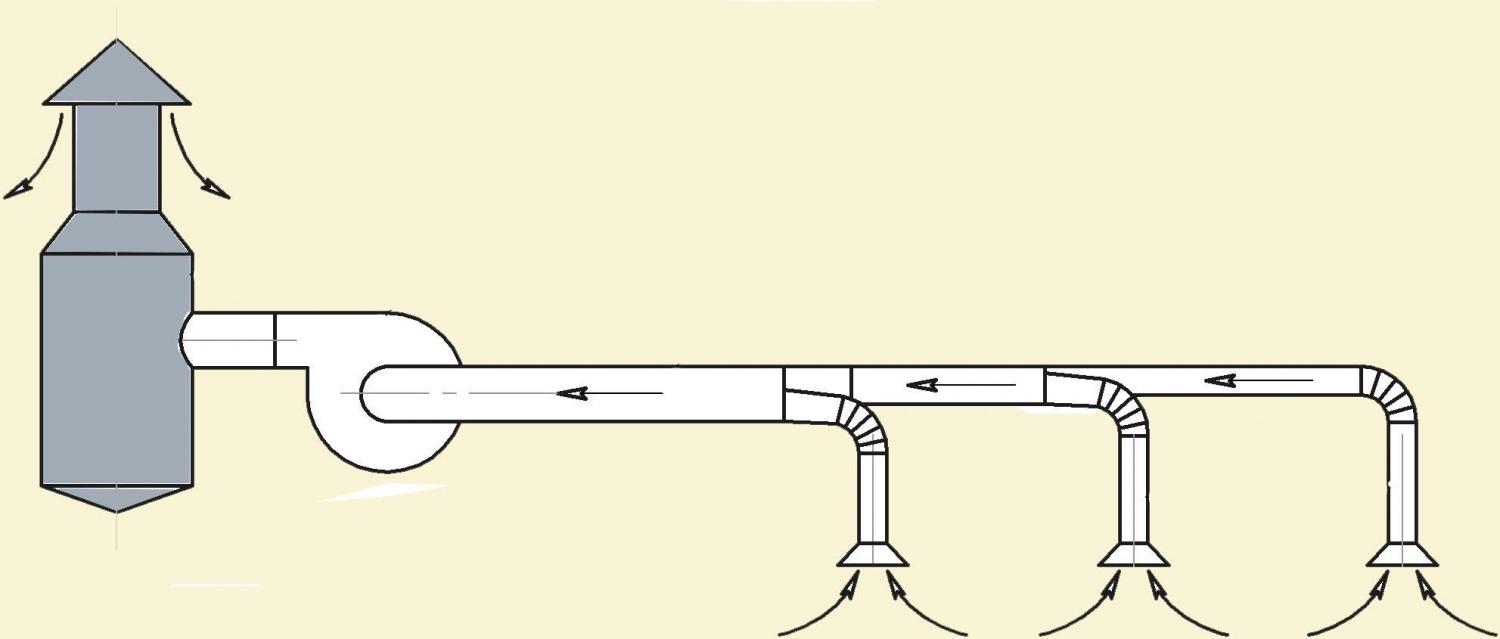

Механическая система вытяжной вентиляции

Вытяжная вентиляция в квартире или доме принудительного типа в большинстве случаев включает в себя такие элементы:

• Вытяжная вентиляционная установка. Это может быть вентилятор радиального или осевого типа.
• Вытяжные трубы для вентиляции. Они предназначены для движения воздуха из рабочей зоны наружу.
• Регуляторы производительности. В основном они регулируют скорость вентилятора, чтобы увеличить или уменьшить объем проходящего через него воздуха. Такие устройства производятся разных типов и применяются для вентиляции производственных помещений, жилых комнат, общественных зданий в равной мере.
• Фильтры. Их основная сфера применения – промышленная вентиляция. Они предназначены для задержки вредных загрязнений и защиты от них атмосферы.

Также, монтаж установки вытяжной вентиляции механического типа подразумевает применение большого количества фасонных элементов, зажимов, креплений, которые помогают качественно присоединить вентиляционную сеть к вентилятору.

Вытяжная вентиляция в помещении

Устройство вытяжной вентиляции подразумевает монтаж вентиляционных приборов и самой вентиляционной системы. К оборудованию относятся непосредственно приборы: воздушные клапаны, шумоглушители, вентиляторы и прочее. Систему вентиляции составляют воздухораспределительные приборы и оборудование.

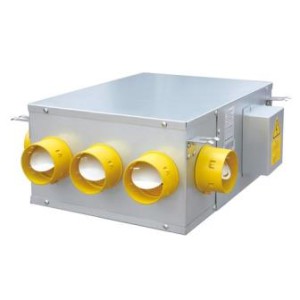

Приточно-вытяжная установка

При строительстве любого дома, частного или многоквартирного, проектом предусмотрено создание специальных шахт, которые выполняются из кирпичной кладки. В частных домах также используют приставные шахты.

Устраивается система таким образом, чтобы самое «загрязненное» в отношении воздуха помещение — санузел и кухня, было в системе вентиляции последним. Если размеров сечения отверстий вытяжной вентиляции достаточно для естественного оттока воздуха, то в установке дополнительного оборудования нет необходимости. Если начинать строительство частного дома с фундамента и правильно спроектировать систему обновления воздуха, то вытяжной клапан вентиляции просто закрывают специальными решетками.

Существует множество различных конфигураций таких клапанов, в том числе с возможностью регулировки выходных отверстий. При установке устройств необходимо подобрать такой клапан, который бы отвечал параметрам вашей системы. Так как клапаны, используемые для естественной вентиляции, не совсем способны справиться с искусственными вытяжными системами.

Вытяжная вентиляция в квартире использует дополнительное оборудование принудительного воздухообмена, например, вентиляторы в санузлах. Такие вентиляторы устанавливаются непосредственно на вытяжку или на подвесной потолок. Их включение осуществляется одновременно с включением электричества в помещении. При этом происходит небольшая задержка (не более 50 сек).

Для кухни устройство принудительной вентиляции представлено в виде кухонной вытяжки. Ее, так же как и вентилятор в санузел, можно установить своими руками. Помимо улучшения воздухообмена, кухонная вытяжка также удаляет копоть и неприятные запахи, возникающие в процессе приготовления пищи.

Приточно-вытяжная вентиляция полностью механическая и имеет один огромный недостаток — увеличение расходов на обогрев помещения. При этом на приток воздуха устанавливается нагнетающее оборудование, например, вентилятор, который забирает воздух с улицы и заводит его в дом. Напомним, что установка и использование систем естественного притока воздуха возможна на стадии строительства или капитального ремонта.

Нагнетающее устройство очень часто располагается на балконах и лоджиях. Оно поставляет свежий воздух в помещение. Но его обогрев в холодные периоды времени происходит за счет внутренних тепловых источников — батарей отопления, в результате, расходы на обогрев увеличиваются. Помимо этого, в процессе удаления, воздух покидает помещение нагретым, то есть вы, используя такую систему нерационально, фактически нагреваете помещение. Для того, что сократить потери энергоресурсов, используются системы с рекуперацией.

Усиление вытяжного эффекта с помощью дефлектора

Устройство системы естественной вентиляции состоит из внутренних каналов, горизонтальных воздуховодов и вытяжной шахты. Усилить вытяжку воздуха из помещений можно двумя способами: путем установки на входе канала вентилятора вытяжной вентиляции или путем установки специальной насадки – дефлектора. Это устройство, с помощью которого создается или увеличивается уже имеющаяся тяга в каналах вытяжной вентиляции. Его устанавливают на крыше, на выходе вентиляционной шахты. Такое устройство увеличивает воздухозабор с помощью вращения встроенной турбины. Главная движущая сила его работы – ветер. При отсутствии ветра дефлектор помогает избежать появления обратной тяги. Грамотный подбор такой детали даст возможность получить ощутимое увеличение потока воздуха на 20%.

Дефлектор помогает создать или увеличить тягу воздуха в каналах вытяжной вентиляции

Различают несколько видов  дефлекторов:

• с плоской крышкой — наиболее простой в исполнении. Очень часто умелые хозяева делают его сами;
• со съемной крышкой — чаще всего применяется для дымоходных каналов. Возможность снятия крышки очень облегчает процесс чистки;
• с двускатной крышкой — такой тип насадки очень хорошо защищает вентиляционные каналы от атмосферных осадков (снега, дождя);
• шарообразной формы — хорошо подходит для любого экстерьера. Не просто красиво впишется, а даже украсит его.

Чаще всего дефлектор применяется в системах вентиляции с естественным типом побуждения, но может усиливать и систему с принудительно спроектированным побуждением.

Шарообразные дефлекторы украсят экстерьер любого дома

Монтаж дефлектора вытяжной вентиляции довольно прост. Сначала нижний цилиндр прикручивается болтами и гайками к вентиляционному отверстию. Далее прикрепляют диффузор, обратный конус и колпак.

Важно!  Специалисты рекомендуют установить дефлектор на 1,5 – 2 м выше уровня крыши. Таким способом значительно увеличивается  тяга.

Отдельным видом является дымовой дефлектор. Он устанавливается на выходе дымового канала. Вытяжная противодымная вентиляция в большей мере востребована на производствах, где существует опасность возникновения пожара. Такая система играет важную роль в начале возгорания, эвакуируя вредные угарные газы и дым. Для жилых помещений она менее актуальна и редко в них применяется.

Методы расчета параметров систем вентиляции

Начинать всегда следует с расчета вытяжной вентиляции. Для этого нужно знать, какое количество воздуха необходимо принудительно удалить из помещения. Существуют государственные и санитарно–гигиенические нормы, регламентирующие нормативы в данной области.

Опытный инженер всегда знает, где найти необходимую информацию. Пользуясь опорными сведениями и таблицами, он рассчитает количество циркулируемого воздуха и то, какими параметрами он должен обладать. Система вытяжной вентиляции жилого дома рассчитывается с учетом этих правил. Для этого используется несколько основных методов: по площади помещения, по кратностям и по СНиП.

Правильно обустроенная вентиляция — залог здорового микроклимата в доме

Вычисления по площади помещения – самый простой способ. Основывается на том, что по правилам необходимо подавать 3 кубометра воздуха на 1 квадратный метр помещения. Количество людей во внимание не берется.

По санитарно–гигиеническим нормам в помещениях на одного человека, который постоянно находится в здании, необходимо 60 кубометров, а на одного человека, который находится временно, 20 кубометров воздуха. Поступить в помещение должно количество воздуха, равное принудительно отведенному.

Самым трудоемким считается расчет по кратностям. Кратность воздухообмена – это число, показывающее какое количество раз воздух полностью заменяется в течении одного часа. Существуют таблицы с приведенными в них кратностями конкретно для каждого помещения. По специальным формулам производят вычисления, которые напрямую зависят от этих табличных значений и объема помещения.

Оборудование для локальной вытяжной вентиляции

Укрытия для комплектации вытяжной вентиляции делятся на три категории:

• расположенные снаружи источника загрязнения;
• полностью перекрывающие источник выделения;
• передувки.

Очень эффективен метод локализации вредных выделений с помощью укрытий, накрывающих источник. Но технологический процесс не всегда позволяет использовать такой принцип работы вытяжной вентиляции. Другие устройства вытяжной локальной вентиляции:

• вытяжные шкафы;
• отсосы;
• вытяжные зонты;
• отсосы бортового, фасонного и витринного типов;
• удаление выделений непосредственно из полостей станков;
• капсулирование (станок устанавливается в капсулу).

Отсос должен вытягивать вредные примеси с наименьшим расходом воздуха. На производстве часто используются отсосы, например, в качестве местной вытяжной вентиляции для пайки. Важное условие: комплектующие для вытяжной вентиляции должны обеспечивать доступ к станкам, не мешая работе сотрудников.

Вытяжной зонт – наиболее распространенный пример отсосов. Зонты устанавливают для сбора опасных примесей, поднимающихся вверх, например, в качестве местной вытяжной вентиляции столов для пайки. Вытяжные зонты могут работать на принудительной или естественной тяге.

Вытяжной шкаф наилучшим образом удаляет вредные вещества, создавая минимальный обмен воздуха. Шкафы бывают:

• с верхним отсосом для сбора влажного и горячего воздуха;
• с нижним и комбинированным отсосами для сбора тяжелых паров и газов;
• с боковым отсосом и вентилятором типа “улитка” для сбора пыли.

Двигатель и вентилятор для вытяжной вентиляции создают завихрение воздуха, не позволяя пыли распространиться по помещению. В качестве примера можно привести вытяжную вентиляцию на сварочном посту. Для сварки небольших деталей на постах оборудуются вытяжные вентиляционные шкафы с верхним отсосом и надвижным укрытием.

При работе с неядовитыми веществами скорость движения воздуха на входе в устройство должна составлять:

• 0,6 – 0,7 м\сек,
• до 1,1-1,5 м\сек для отсоса ядовитых примесей (в том числе паров тяжелых металлов).

Всасывающие панели целесообразно использовать, когда в воздух выделяются пыль, ядовитые газы и тепло. Панель размещают так, чтобы поток ядовитых веществ проходил как можно дальше от лица сотрудника и воздуховодами соединяют с двигателем вытяжной вентиляции. Панели устанавливаются, например, в качестве вытяжной вентиляции сварочных постов, где работают с крупными изделиями. Панели двух- или одностороннего всасывания, навешивают на расстоянии не более 3,5 м от места сварки. Для всасывающей панели скорость движения воздуха должна быть:

• при работе с горячей пылью 3,6 – 4,5 м\сек;
• при работе с ядовитыми, непыльными выделениями – 2,1 – 3,5 м\сек.

Каждый квадратный метр панели должен вытягивать 3300 кубометра воздуха в час.

Бортовые отсосы применяют в тех случаях, когда объект выделения вредностей удерживается вертикальными подъемниками, то есть пространство выше него нельзя занимать. Например, в гальванических цехах вредные вещества стелются над поверхностью раствора, налитого в ванну и постепенно засасываются в щель отсоса. Бортовые отсосы – это воздуховоды с узкими входными отверстиями диаметром до 100 мм, расположенные по краям ванны.

Расчет параметров локальных вытяжных устройств

Для всасывания вредностей непосредственно в месте их выброса на производстве чаще всего устанавливают отсосы в форме зонтов. Если поставщик оборудования не поставляет зонты, их делают, руководствуясь чертежом:

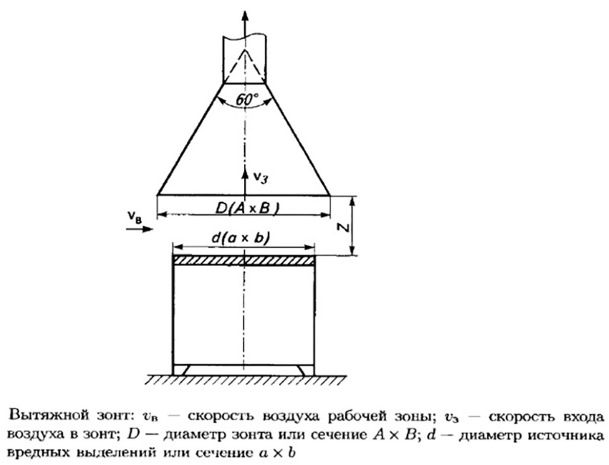

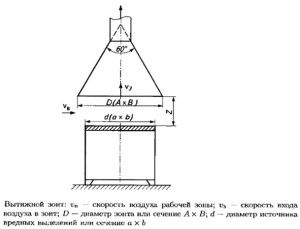

Перед тем, как рассчитать зонт для вытяжной вентиляции, необходимо определить:

• диаметр (d) или размеры площади выброса(a x b);
• скорость всасывания воздуха в зонт(Vз);
• скорость движения воздуха в рабочей зоне(Vв);
• высоту монтажа зонта над источником загрязнений(Z).

Очень важным показателем, определяющим эффективность забора загрязнений, является высота монтажа зонта. Поэтому желательно навесить его как можно ниже.

Рассчитываем размеры зонта:

A=0,8*Z+a, B=0,8*Z+b или D=0,8*Z+d,

Чтобы по краям улавливающего устройства не формировались зоны застоя, угол раскрытия должен быть меньше 60 градусов. В очень низких помещениях разрешается увеличить угол раскрытия до 90 градусов. Высота нижней кромки зонта должна составлять над полом не более 180 см. Если в помещении скорость движения воздуха более 0,4 м\сек, зонт оборудуется откидными шторами, с трех сторон отсекающий поток загрязненного воздуха. Приведенные выше расчеты помогут предварительно подобрать оборудование, определиться с ценой. Но для того, чтобы детально рассчитать вытяжную вентиляцию, необходимо обратиться к специалисту.
