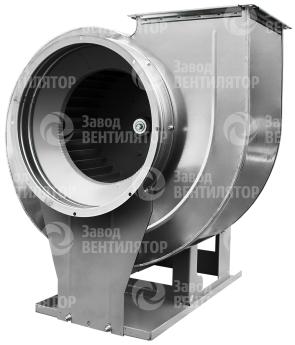

Вентилятор радиальный ВР 280-46 среднего давления одностороннего всасывания со спиральным поворотным корпусом.

• Среднего давления
• Одностороннего всасывания
• Корпус спиральный поворотный
• Лопатки рабочего колеса-загнутые вперед
• Количество лопаток рабочего колеса – 32
• Направление вращения – правое и левое

Радиальные вентиляторы ВР 280-46 «Завод ВЕНТИЛЯТОР» Вы можете приобрести в нашей компании, которая является официальным дилером «Завод ВЕНТИЛЯТОР» в России. Мы осуществляем поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР».

Модельный ряд и цены

Документация

• Скачать PDF
• Скачать сертификат PDF

Особенности

Радиальные вентиляторы среднего давления ВР 280-46

Вентиляторы радиальные ВР 280-46 способны развивать среднее аэродинамическое давление и работают по принципу одностороннего всасывания. Данный тип вентоборудования находит применение в системах принудительного воздухообеспечения и воздушного отопления промышленных, полупромышленных и административных зданий.

Рабочая среда – очищенный с помощью механических фильтров воздух или неагрессивные газовоздушные смеси. Предельная температура рабочей среды – плюс 80°С для вентиляторов ВР 280-46 общепромышленного исполнения и +120°С для теплостойких агрегатов.

Предельное содержание взвешенной пыли в воздухе для гарантированной работоспособности вентагрегатов данной серии составляет 0,1 г/м.куб.

Все узлы и детали вентилятора радиального ВР 280-46 среднего давления скомпонованы на единой опорной станине, выполненной в виде сварной металлоконструкции. Функцию корпуса выполняет спиралевидный поворотный кожух из тонколистового металла. При монтаже корпус можно развернуть на удобный для подсоединения выходного воздуховода угол (шаг поворота – 45 градусов).

Внутри корпусной детали расположено рабочее колесо с 32-мя отогнутыми в сторону вращения лопатками. Вращающий момент от привода к крыльчатке может передаваться двумя способами в зависимости от схемы компоновки:

- колесо насажено непосредственно на ротор двигателя;
- двигатель установлен на раме, а крутящий момент передается через блоки и клиновые ремни (в этом случае агрегат комплектуется защитным кожухом).

Опорная станина при монтажных работах должна жестко крепиться на несущей поверхности посредством анкерных болтов. Для уменьшения шумов и вибраций рекомендуется дополнительно использовать виброизоляторы (не входят в базовый объем поставки вентилятора ВР 280-46 и приобретаются отдельно по усмотрению заказчика).

Вентиляторы радиальные ВР 280-46 условия эксплуатации

Радиальные вентиляторы ВР 280-46 рассчитаны на длительную бесперебойную работу в условиях климата У и Т по ГОСТ 15150 при температуре от -40°С до +40°С. Категория размещения – 2 и 3. Допускается размещение вентилятора ВР 280-46 по первой категории, если привод защищен от солнечных лучей и атмосферных осадков.
