«Завод ВЕНТИЛЯТОР» Канальный вентилятор ВКК-М 125

Артикул товара: 33105

«Завод ВЕНТИЛЯТОР» Канальный вентилятор ВКК-М 125 — это модель серии Канальные вентиляторы ВКК-М. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Документация

• Скачать PDF
• Скачать сертификат PDF

Описание

Вентилятор канальный круглый ВКК-М №125 производится по ТУ 4861-019-15185548-04.

Канальный вентилятор ВКК-М 125 используется в составе канальных систем вентиляции с круглым сечением воздуховодных каналов диаметром 125 мм. непосредственно в сечение воздуховодов в любом положении. Корпус выполнен из оцинкованной стали методом штамповки на прессе, установлен однофазный асинхронный двигатель 220В с назад загнутыми лопатками. Производительность вентилятора ВКК-М 125 мм. по воздуху составляет 340 м³/ч., предельная температура перемещаемой рабочей среды до +60°С.

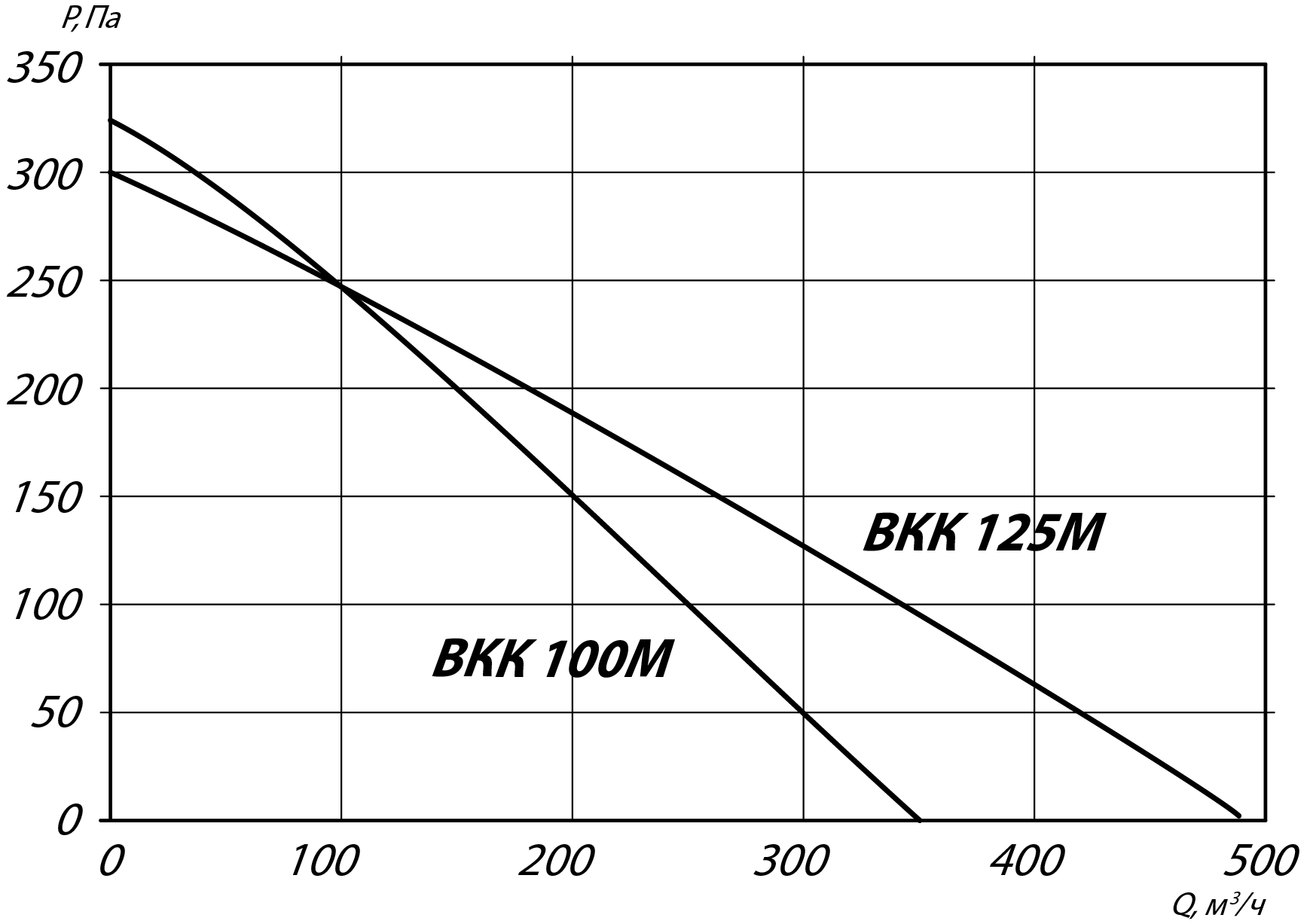

Аэродинамические характеристики канального вентилятора ВКК 125М

Особенности

Канальные вентиляторы круглые ВКК-М

Вентиляторы канальные круглые ВКК-М применяются в канальных вентсистемах с круглым сечением воздуховодных каналов. Могут использоваться в вентсетях различного назначения: приточных и вытяжных, местного значения и общеобменного.

Благодаря компактности, надежности и оптимальным техническим параметрам вентиляторы канальные ВКК-М нашли широкое применение в системах принудительного воздухообмена жилых, общественных, административных и промышленных зданий.

Рабочая среда – уличный воздух или воздух помещений, предельно допустимая запыленность которого не превышает 0,1 г/м.куб. Наличие липких, волокнистых, абразивных или химически активных по отношению к металлам примесей в рабочей среде не допускается.

Предельное значение рабочих температур составляет +60°С.

Канальные круглые вентиляторы ВКК-М имеют моноблочную конструктивную компоновку.

В оцинкованном корпусе размещается осевое колесо с загнутыми назад лопастями, втулка которого напрессована на ротор асинхронного двигателя. Степень защиты корпуса – IP44. Возможно изготовление корпуса из прочного полимера.

Асинхронный привод питается от сети 220В. Клеммная коробка для подвода электропитания вынесена на наружную сторону корпуса. Двигатель имеет защиту от перегрева в виде термоконтактов. Перезапуск срабатывает автоматически при охлаждении привода.

Вентилятор канальный круглый ВКК-М монтируется в разрыв круглых вентканалов соответствующего сечения в любом положении. Подсоединение – ниппельного типа. Для снижения утечек воздуха рекомендуется использовать уплотнительные ленты или герметики.

При установке канального круглого вентилятора ВКК-М нужно соблюдать следующие правила:

- протяженность прямолинейного участка воздуховода со стороны всасывания - не менее одного диаметра вентилятора;
- протяженность прямолинейного участка воздуховода со стороны нагнетания - не менее трех диаметра вентилятора.

На этих прямых участках воздуховодной магистрали не допускается устанавливать фильтры, шумоглушители или другие элементы вентиляционной сети, которые увеличивают сопротивление движению воздуха.

Канальные вентиляторы ВКК-М условия эксплуатации

Круглые канальные вентиляторы ВКК-М допускаются к работе в условиях У по 2-ой кат. разм. при температуре окружающей среды -40°С…+40°С.
