«Завод ВЕНТИЛЯТОР» Осевой вентилятор ВО 30-160 11,2
Артикул товара: 33071
«Завод ВЕНТИЛЯТОР» Осевой вентилятор ВО 30-160 11,2 — это модель серии Осевые вентиляторы ВО 30-160. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.
В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.
155 840 руб.
В наличии. Доставка по Москве.
Документация
Описание
Вентилятор осевой ВО 30-160 №11,2 низкого давления производится по ТУ 4861-002-85589750 .
Вентилятор подпора воздуха ВО 30-160 №11,2 применяют вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей в специальных приточных системах дымоудаления для создания избыточного давления. Устанавливается на путях эвакуации, лестничные пролеты, шахты лифтов, основные и запасные выходы, коридоры, чтобы предотвратить проникновение дыма в эти помещения. По виду исполнения осевые вентиляторы ВО 30-160-11,2 делятся на две компоновки: фланцевое (компоновка 1) и на стойке (компоновка 2).
Технические характеристики Осевые вентиляторы ВО 30-160 №11,2
| Масса вентилятора, кг | |||||||
| Номер модификации | Угол установки лопаток, ° | Частота вращения, мин-1 | Мощность, кВт | Производительность 103 х м3/ч | Полное давление, Па | Комп. 01 | Комп. 02 |
| 1 | 18 | 950 | 5,5 | 18,8-32,0 | 600-76 | 261 | 266 |
| 2 | 26 | 970 | 11 | 27,0-45,0 | 760-170 | 298 | 303 |
| 3 | 38 | 970 | 15 | 32,0-59,0 | 800-264 | 330 | 335 |
| 4 | 46 | 970 | 18,5 | 37,0-71,5 | 820-375 | 337 | 342 |
Аэродинамические характеристики осевого вентилятора ВО 30-160 №11,2

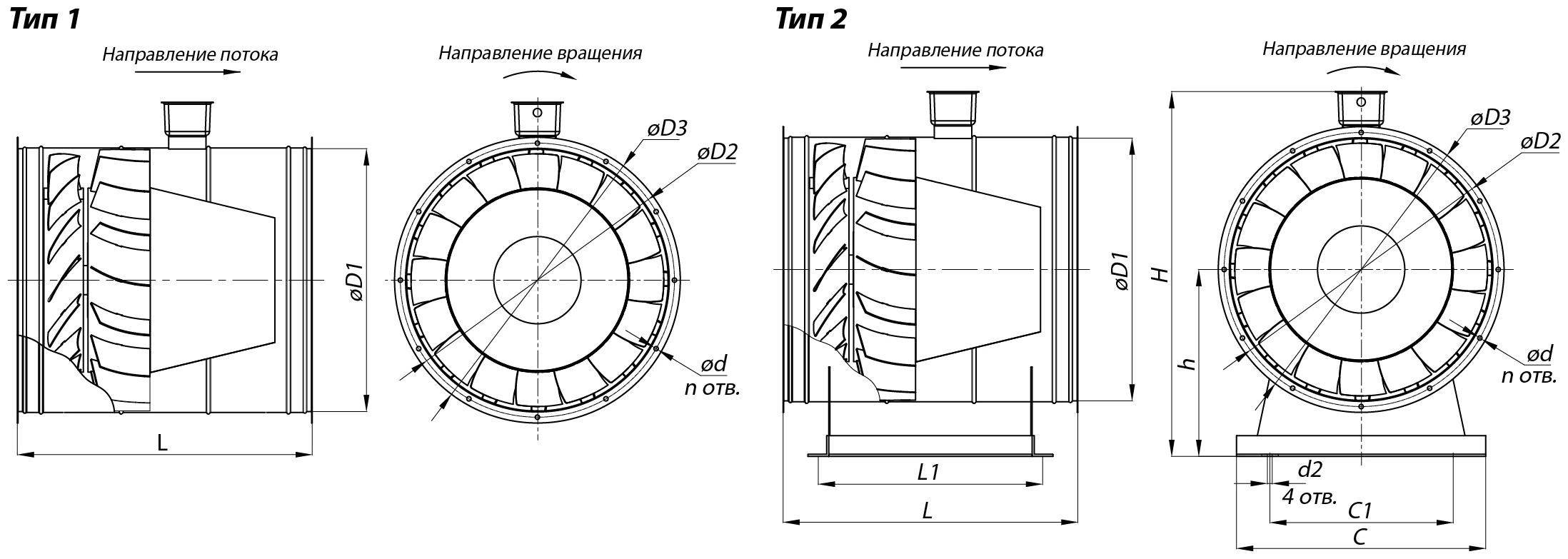

Габаритные и присоединительные размеры осевого вентилятора ВО 30-160 №11,2
| Диаметры | Размеры | Расстояния между отверстиями для крепления | Диаметры | ||||||||
| D1, мм | D2, мм | D3, мм | H, мм | C, мм | C1, мм | L, мм | L1, мм | h, мм | d, мм | d2, мм | n |
| 1120 | 1195 | 1220 | 1465 | 930 | 730 | 1330 | 1150 | 790 | 14 | 14 | 20 |
Акустические характеристики осевого вентилятора ВО 30-160 №11,2
| Значение Lpi в октавных полосах f, Гц | ||||||||||
| Угол установки лопаток, ° | Частота вращения, об/мин | Общ. Lpa, дБА | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
| 18 | 950 | 101 | 87 | 92 | 100 | 100 | 98 | 91 | 94 | 88 |
| 26 | 970 | 104 | 91 | 96 | 104 | 103 | 100 | 94 | 85 | 78 |
| 38 | 970 | 106 | 87 | 94 | 105 | 104 | 103 | 96 | 88 | 80 |
| 46 | 970 | 109 | 89 | 98 | 108 | 107 | 104 | 98 | 89 | 83 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Особенности
Вентиляторы осевые низкого давления ВО 30-160
Вентиляторы осевые ВО 30-160 находят основное применение в составе комплексных систем противопожарной вентиляции и служат для создания избыточного давления воздуха на путях эвакуации: коридоры, основные и аварийные выходы, лестничные пролеты, лифтовые шахты и др. Могут использоваться в зданиях и сооружениях различного значения: производственных, общественных, административных, жилых и др.
При возникновении дыма или возгорания в помещениях система автоматики (или вручную) приводит вентиляторы осевые ВО 30-160 в действие, в результате чего создается воздушный подпор, который, в свою очередь, не дает дыму и летучим продуктам горения распространиться по эвакуационным путям.
Вентилятор ВО 30-160 способен развивать низкое давление. Рабочая среда – воздух температурой -40°С…+40°С, предельная концентрация пыли и взвешенных частиц в котором не превышает 0,1 г/м.куб.
Осевые вентиляторы подпора ВО 30-160 отгружаются потребителю в полностью собранном и готовом к монтажу виде в заводской упаковке.
Основными конструктивными элементами вентилятора ВО 30-160 являются:
- цилиндрический корпус, представляющий собой обечайку, вальцованную из тонколистового металла, с монтажными фланцами по торцам;
- рабочее колесо, насчитывающее 16 поворотных лопастей;
- электрический привод.
Отличительной конструктивной чертой вентиляторов подпора серии ВО 30-160 является то, что диаметр втулки рабочего колеса может достигать 70% от диаметра рабочего колеса по лопаткам.
Отдельно следует выделить, что 16 лопаток рабочего колеса могут выстанавливаться в процессе эксплуатации под разными углами к плоскости вращения, что обеспечивает широкий диапазон рабочих режимов.
По желанию заказчика вентиляторы ВО 30-160 могут дополнительно комплектоваться направляющим аппаратом и диффузором.
Осевые вентиляторы ВО 30-160 условия эксплуатации
Вентиляторы осевые ВО 30-160 могут подлежать эксплуатации в условиях У и Т (ГОСТ 15150) по 2-й или 3-й категории размещения при температуре окружающей среды -40°С…+40°С.
Вентиляторы осевые ВО 30-160 выпускаются предприятием в стандартных 7-ми типоразмерах. Базовое исполнение – общепромышленное, для нормальных условий эксплуатации. Также можно купить осевой вентилятора ВО 30-160 во взрывозащищенном или взрывозащищенном и коррозионностойком исполнении.
Опции
Основные варианты изготовления
| Индекс | Назначение и материалы |
| - | Общепромышленное исполнение, материал – углеродистая сталь |
| В (В1) | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
