«Завод ВЕНТИЛЯТОР» Крышный вентилятор ВКРС ДУ 4,5
Артикул товара: 33293
«Завод ВЕНТИЛЯТОР» Крышный вентилятор ВКРС ДУ 4,5 — это модель серии Вентиляторы крышные с выбросом потока в стороны ВКРС ДУ. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.
В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.
В наличии. Доставка по Москве.
Документация
Описание
Вентилятор крышный ВКРС ДУ №4,5 низкого давления производится по ТУ 4861-003-85589750-2008.
Крышный вентилятор ВКРС ДУ №4,5 устанавливается на кровле зданий с любым кровельным покрытием и углом наклона, применяются в стационарных аварийных системах вытяжной вентиляции для удаления возникающих при пожаре газов и одновременного отвода тепла. Предельная температура перемещаемой рабочей среды до +400°С (минимальная гарантированная работоспособность 2 часа, рабочее колесо из жаростойкой углеродистой стали) или +600°С (в течение часа, колесо изготовлено из жаростойкой нержавеющей стали).
Технические характеристики Вентиляторы крышные с выбросом потока в стороны ВКРС ДУ №4,5
| Характеристики электродвигателя | Характеристики вентилятора при ρ= 1.2 кг/м3 (20°С) | ||||||
| Кол-во лопаток рабочего колеса | Номер кривой на диаграмме | Скорость вращения, об/мин. | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип электродвигателя * | Производительность Q max, тыс. м3/ч | Масса вентилятора, кг |
| Z = 6 | 1 | 1500 | 0,75 | 2,1 | 71В4 | 5,5 | 55 |
| 3 | 3000 | 5,5 | 11,1 | 100L2 | 11,4 | 72 | |
| Z = 9 | 2 | 1500 | 1,1 | 3,7 | 80A4 | 6,8 | 61 |
| 4 | 3000 | 7,5 | 14,9 | 112M2 | 14 | 97 | |

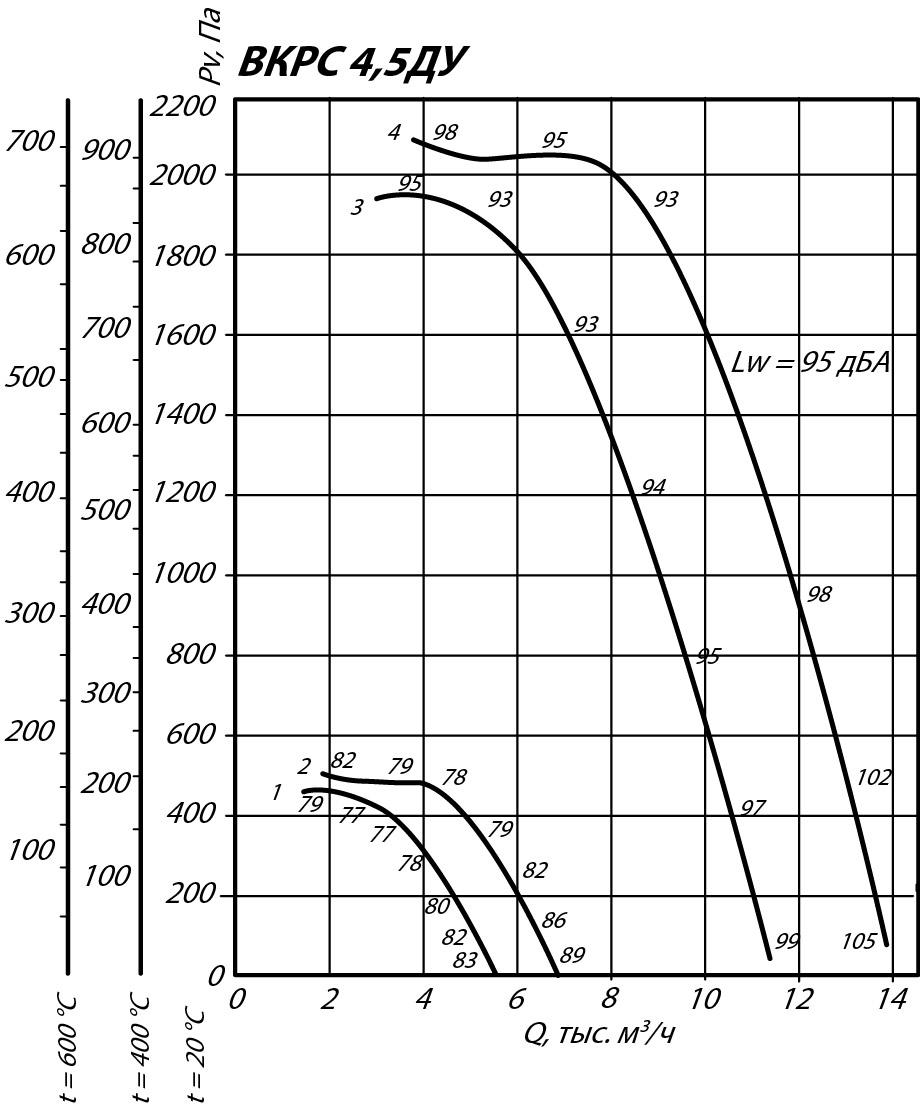

Аэродинамические характеристики крышного вентилятора ВКРС ДУ №4,5
Габаритные и присоединительные размеры крышного вентилятора ВКРС ДУ №4,5
| Диаметры | Диаметры | |||||||
| D, мм | D1, мм | F, мм | H, мм | K, мм | d, мм | d1, мм | d2, мм | h, мм |
| 720 | 595 | --- | 710 | --- | 12 | --- | --- | --- |
Акустические характеристики крышного вентилятора ВКРС ДУ №4,5
| Значение Lpi, дБ в октавных полосах f, Гц | ||||||||
| n, мин-1 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1000 | 73 | 81 | 74 | 72 | 70 | 62 | 53 | 78 |
Величина суммарного уровня звуковой мощности вентилятора Lw, дБА на стороне нагнетания может быть определена из диаграммы аэродинамических характеристик каждого типоразмера вентилятора. Для определения уровня звуковой мощности вентилятора Lw, дБА в октавных полосах частот следует пользоваться формулой: Lwi = Lw+ΔLw, где величина поправки ΔLw может быть взята из вышеприведенной таблицы.
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Особенности
Крышные вентиляторы дымоудаления ВКРС ДУ
Вентиляторы крышные радиальные ВКРС используются для принудительного воздухообмена в помещениях и зданиях, где полноценную вентиляционную систему технически нецелесообразно или экономически не выгодно устанавливать. Крышные вентиляторы ВКРС находят широкое применение в организации воздухообмена на птице-, зверо- и животноводческих фермах, в больших теплицах и оранжереях, на производственных площадях, где нет необходимости отводить воздух непосредственно от рабочих мест, и др.
Радиальные крышные вентиляторы ВКРС низкого давления одностороннего всасывания стационарно устанавливаются на плоские и скатные крыши с любым типом кровельного покрытия. Эксплуатируются без воздуховодной магистрали, просто отбирая воздух с подкровельного пространства. Выброс отработанного воздуха вентилятор крышной ВКРС производит в сторону в надкровельное пространство.
Рабочая среда – воздух запыленностью до 0,1 г/м.куб. температурой не более +80°С.
Вентиляторы крышные ВКРС выпускаются в полностью смонтированном и готовом к установке на постоянном месте эксплуатации виде. К основным узлам и деталям можно отнести цилиндрический корпус, набранный из вертикальных спрямляющих ребер, радиальное колесо, асинхронный привод и защитный конусный колпак.
Корпусная деталь крепится к кровельному скату посредством анкеров, тип которых зависит от вида и конструкции кровли.
Рабочее колесо с шестью или девятью лопатками (в зависимости от типоразмера) соединяется с ротором привода напрямую.
Двигатель имеет вертикальную компоновку, контакты питания вынесены в клеммную коробку на корпусе вентилятора крышного ВКРС.
Для защиты двигателя от атмосферных осадков и прямых солнечных лучей конструкцией агрегата предусмотрен конический кожух из тонколистового металла.
Для придания эстетического вида и антикоррозионной защиты наружные поверхности покрыты износостойким ЛКМ.
В допкомплектацию вентиляторов крышных ВКРС по усмотрению заказчика могут входить поддон для утилизации скопившегося конденсата, стакан и обратный клапан.
Вентиляторы дымоудаления ВКРС ДУ условия эксплуатации
Вентиляторы крышные радиальные ВКРС предназначены для постоянной эксплуатации по кат. разм. 1 при температуре атмосферы от -60 до +40°С в климатических условиях У и Т.
Вентиляторы данной серии выпускаются заводом-изготовителем в 11-ти стандартных типоразмерах. Основное исполнение – общепромышленное, но возможно заказать и купить вентилятор крышной ВРКС в коррозионностойком и/или взрывозащищенном исполнении.
Опции
Основные варианты изготовления
| Индекс | Назначение и материалы |
| – | Общепромышленное исполнение, материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВК3 | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Оплата
Наличными при получении заказа
Заказ можно оплатить наличными при доставке или получении в пункте самовывоза. Банковским переводом от ФЛ.
Оплатить заказ можно в любом банке по счету, выставленному на Ваше имя. Запросите счет у менеджера, распечатайте его, произведите оплату в течении трех рабочих дней и ожидайте доставку.
Банковской картой
Оплатить заказ банковской картой можно:
- через платежный терминал курьера
- через стационарный терминал в пунктах самовывоза
- через форму на сайте
Никакие комиссии с плательщика не взимаются.
Яндекс деньгами, WebMoney
Заказ можно оплатить электронными деньгами. Для этого Вам необходимо оформить заказ у менеджера, затем ввести номер выставленного вам счета и фамилию плательщика в форме оплаты. После нажатия кнопки Оплатить, Вы будете переадресованы на свой кошелек, где автоматически заполнится назначение платежа и сумма.
Кредит и рассрочка
В кредит или рассрочку можно купить любой товар дороже 10000 рублей. Для оформления вам необходимо нажать кнопку "Кредит в кредит" в карточке выбранного товара. Далее заполнить несколько обязательных полей и оформить заявку.
Безналичным платежом от ЮЛ
Оплатить заказ можно от ЮЛ по выставленному счету либо договору. Все товары и услуги реализуются с НДС. При отгрузке необходимо иметь доверенность или печать получателя.
Доставка
Часы работы службы доставки: Рабочие дни с 9 до 21 часов, в субботу с 10 до 19 часов
Стоимость доставки: По Москве в пределах МКАД - 2000 руб. Доставка за пределы МКАД оплачивается дополнительно из расчета 40 руб за 1 км. На кондиционеры с монтажом действуют особые условия доставки.
Сроки доставки: Возможна доставка в день заказа!
Доставка по Росиии: При заказе из любого населенного пункта России, на следующий день после заказа, приобретенный Вами товар бесплатно будет доставлен до терминала транспортной компании в Москве. Мы работаем со всеми крупными транспортными компаниями, поэтому Вы можете выбрать любую из них исходя из своих предпочтений, или наш менеджер поможет подобрать наиболее выгодный вариант доставки. При отправке оборудования через транспортные компании, все оборудование проходит дополнительную проверку по качеству и комплектности, для исключения малейшей вероятности возврата. Доставка по России осуществляется только после полной оплаты заказа.
Модификации серии «Завод ВЕНТИЛЯТОР» Вентиляторы крышные с выбросом потока в стороны ВКРС ДУ
| Крышный вентилятор ВКРС ДУ 4 | 67 150 руб. | |
| Крышный вентилятор ВКРС ДУ 4,5 | Узнать цену | |
| Крышный вентилятор ВКРС ДУ 5 | 74 570 руб. | |
| Крышный вентилятор ВКРС ДУ 5,6 | 75 750 руб. | |
| Крышный вентилятор ВКРС ДУ 6,3 | 90 810 руб. | |
| Крышный вентилятор ВКРС ДУ 7,1 | 121 370 руб. | |
| Крышный вентилятор ВКРС ДУ 8 | 115 950 руб. | |
| Крышный вентилятор ВКРС ДУ 9 | 149 280 руб. | |
| Крышный вентилятор ВКРС ДУ 10 | 242 690 руб. | |
| Крышный вентилятор ВКРС ДУ 11,2 | 274 100 руб. | |
| Крышный вентилятор ВКРС ДУ 12,5 | 299 560 руб. |
