«Завод ВЕНТИЛЯТОР» Осевой вентилятор для подпора ВКОПв 13-284 9,0
Артикул товара: 33366
«Завод ВЕНТИЛЯТОР» Осевой вентилятор для подпора ВКОПв 13-284 9,0 — это модель серии Вентиляторы осевые подпора воздуха ВКОПв 13-284. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.
В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.
111 590 руб.
В наличии. Доставка по Москве.
Документация
Описание
Технические характеристики Вентиляторы осевые подпора воздуха ВКОПв 13-284 №9,0
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1,2 кг/м3 (20°С) | |||||||
| Код исполнения рабочего колеса | Количество лопаток рабочего колеса | Угол установки лопаток рабочего колеса, ° | Скорость вращения, об/мин. | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип электродвигателя * | Производительность Q max, м3/с | Масса вентилятора, кг |
| исполнение 121 | 4 | 15 | 1000 | 2,2 | 5,6 | 100L6 | 5,2 | 178 |
| 20 | 1000 | 2,2 | 5,6 | 100L6 | 6,1 | 178 | ||
| 25 | 1000 | 2,2 | 5,6 | 100L6 | 7,1 | 178 | ||
| 30 | 1000 | 2,2 | 5,6 | 100L6 | 7,9 | 178 | ||
| 15 | 1500 | 3 | 6,8 | 100S4 | 8 | 173 | ||
| 20 | 1500 | 4 | 8,8 | 100L4 | 9,5 | 178 | ||
| 25 | 1500 | 5,5 | 11,7 | 112М4 | 10 | 193 | ||
| 30 | 1500 | 7,5 | 15,6 | 132S4 | 12,2 | 193 | ||
| 6 | 15 | 1000 | 2,2 | 5,6 | 100L6 | 5,5 | 181 | |
| 20 | 1000 | 2,2 | 5,6 | 100L6 | 6,6 | 181 | ||
| 25 | 1000 | 2,2 | 5,6 | 100L6 | 7,6 | 181 | ||
| 30 | 1000 | 3 | 7,4 | 112МА6 | 8,5 | 193 | ||
| 15 | 1500 | 4 | 8,8 | 100L4 | 8,5 | 181 | ||
| 20 | 1500 | 5,5 | 11,7 | 112М4 | 10,2 | 193 | ||
| 25 | 1500 | 7,5 | 15,6 | 132S4 | 12,9 | 213 | ||
| 30 | 1500 | 11 | 22,5 | 132М4 | 13,3 | 221 | ||
| 8 | 20 | 1000 | 2,2 | 5,6 | 100L6 | 6,9 | 178 | |
| 25 | 1000 | 3 | 7,4 | 112МА6 | 8,1 | 193 | ||
| 30 | 1000 | 3 | 7,4 | 112МА6 | 8,8 | 193 | ||
| 20 | 1500 | 5,5 | 11,7 | 112М4 | 10,7 | 193 | ||
| 25 | 1500 | 11 | 15,6 | 132М4 | 12,6 | 213 | ||
| 30 | 1500 | 11 | 22,5 | 132М4 | 13,8 | 228 | ||
| 10 | 20 | 1000 | 2,2 | 5,6 | 100L6 | 7,1 | 178 | |
| 25 | 1000 | 3 | 7,4 | 112МА6 | 8,5 | 193 | ||
| 30 | 1000 | 4 | 9,8 | 112МВ6 | 9,1 | 193 | ||
| 20 | 1500 | 7,5 | 12,9 | 132S6 | 11,1 | 213 | ||
| 25 | 1500 | 11 | 22,5 | 132М4 | 13,3 | 228 | ||
| 30 | 1500 | 11 | 22,5 | 132М4 | 14,2 | 228 | ||

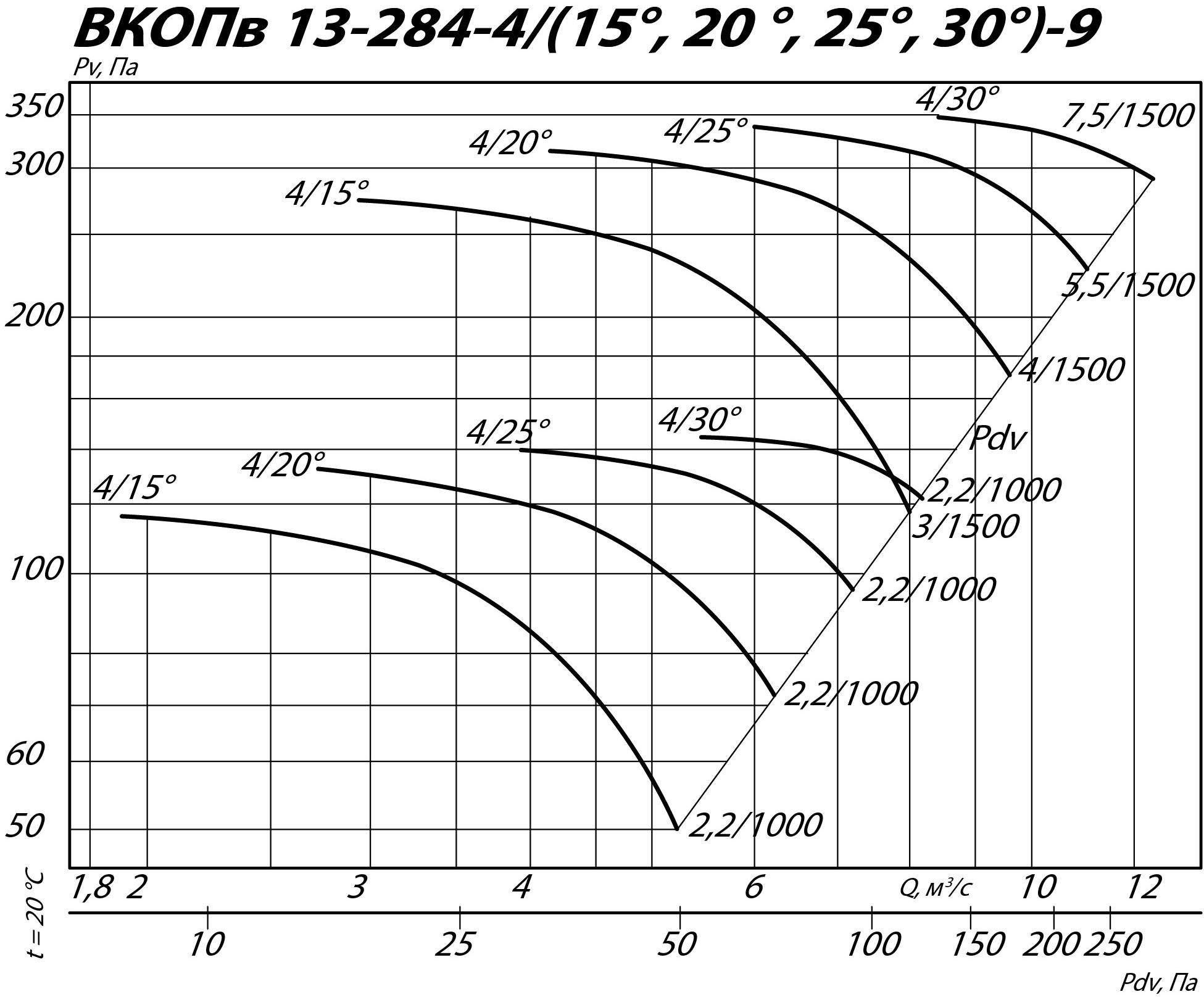

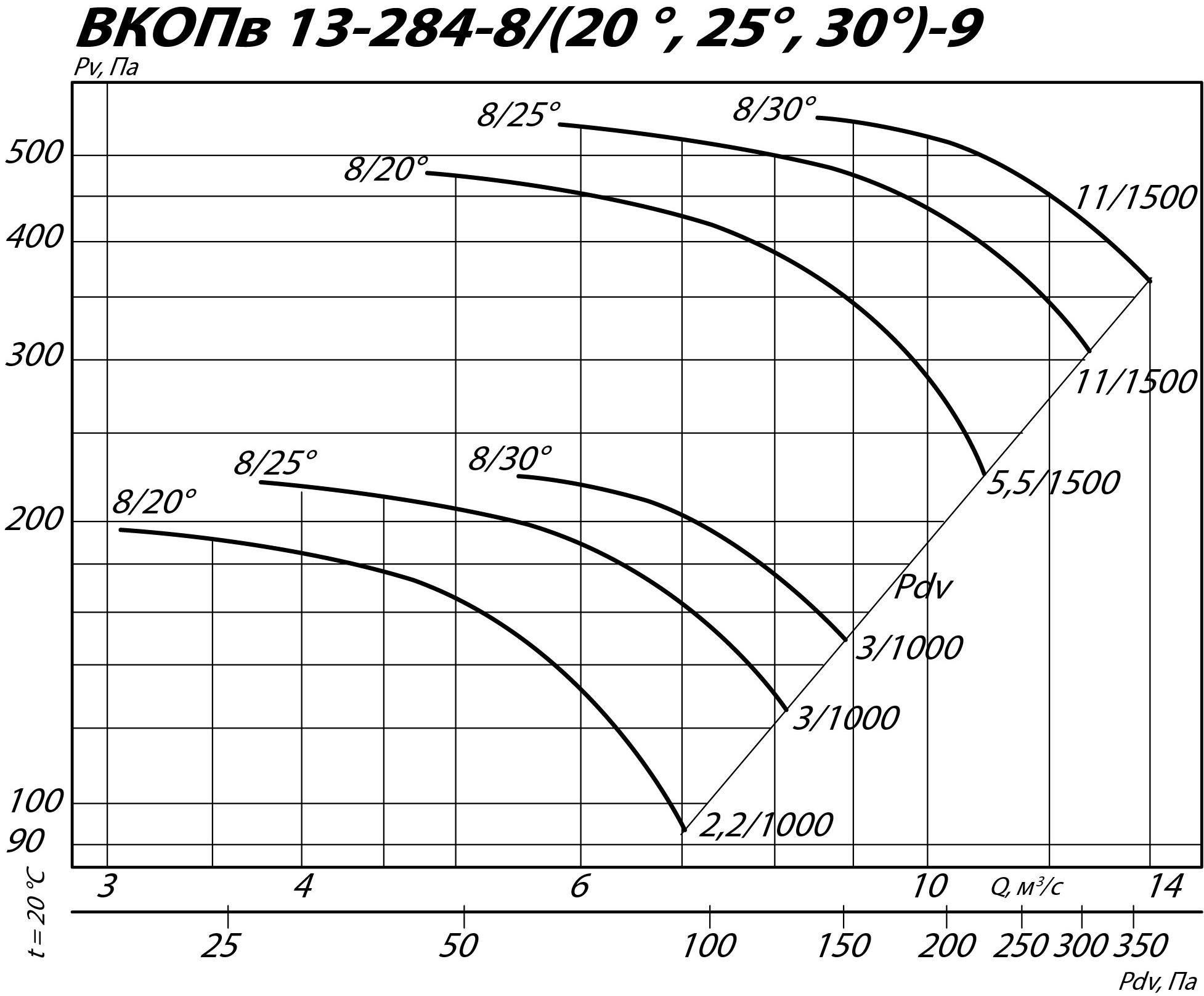

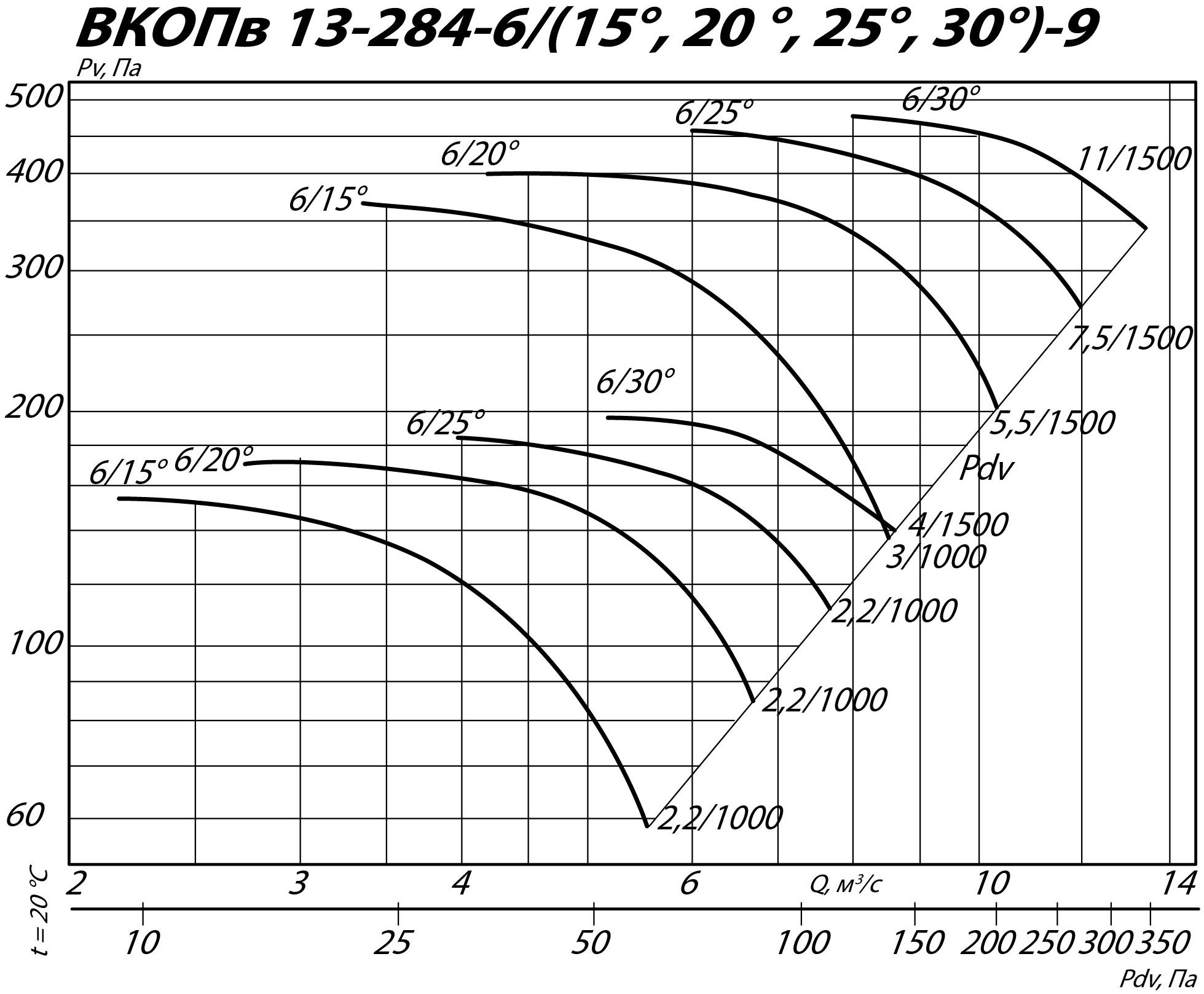

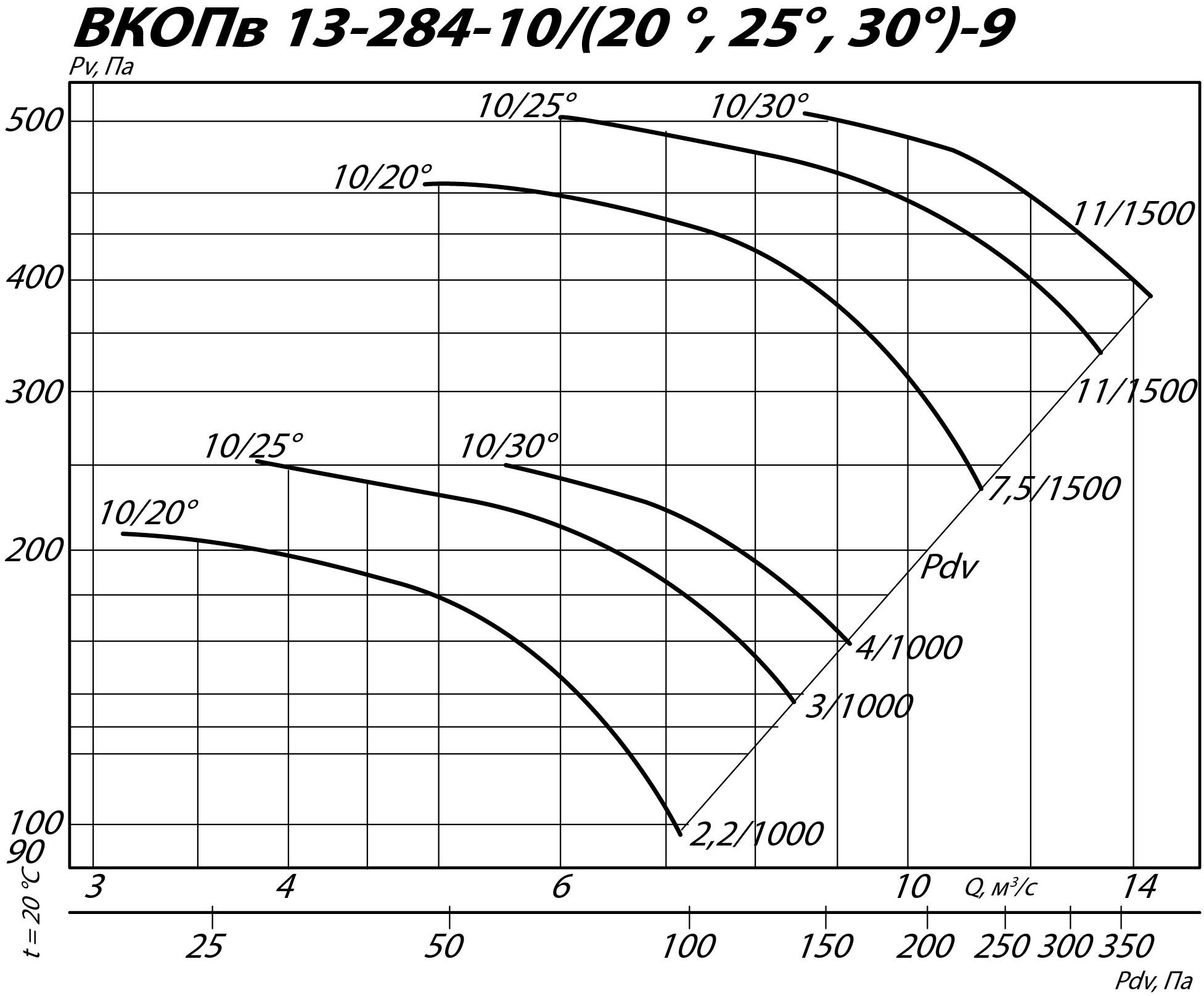

Аэродинамические характеристики вентилятора ВКОПв 13-284 №9
* Условные обозначения:
8/30° – ВО с восемью лопатками и углом установки 30°
3/1000 – электродвигатель (для ВО) мощностью 3 кВт и частотой вращения 1000 об./мин
Габаритные и присоединительные размеры вентилятора ВКОПв 13-284 №9
| Диаметры | |||||||
| D, мм | D1, мм | D2, мм | D3, мм | d, мм | n, отв | H, мм | h, мм |
| 910 | 944 | 1020 | 1425 | 10 | 16 | 1003 | 600 |
Акустические характеристики вентилятора ВКОПв 13-284 №9
| Значение Lpi в октавных полосах f, Гц | ||||||||
| Частота вращения, об/мин | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1000 | 87 | 98 | 97 | 93 | 87 | 79 | 71 | 98 |
| 1500 | 93 | 96 | 97 | 94 | 90 | 85 | 80 | 95 |
Особенности
Вентиляторы подпора воздуха ВКОПв 13-284 осевые
Вентиляторы крышные осевые подпора ВКОПв 13-284 предназначены для создания избыточного давления на эвакуационных путях с целью задержания распространения дыма и огня. Могут устанавливаться на крыши плоской или покатой конструкции с любым углом ската. Применяются без системы воздуховодов, - выброс воздуха происходит непосредственно в помещение.
Осевые вентиляторы ВКОПв 13-284 для подпора воздуха могут приводиться в действие в ручном режиме или включаться автоматически по сигналам аварийных датчиков (при наличии системы автоматизации). К преимуещствам данного типа вентиляторов можно отнести компактность и возможность максимально упростить вентиляционную приточную систему, одновременно освободив пространство технических этажей.
Рабочая среда – уличный воздух с предельным содержанием пыли и взвешенных включений до 100 мг/м.куб.
Вентиляторы крышные осевые для подпора воздуха ВКОПв 13-284 имеют моноблочную компоновку и поставляются заказчику в полностью собранном и готовом для подключения виде. Монтаж может производиться на любой тип кровельного покрытия.
Функцию корпуса выполняет цилиндрическая обечайка из тонколистового металла, внутри которой располагается рабочее колесо осевого типа и электродвигатель. Направление воздушного потока – от электропривода на рабочее колесо.
В верхней части корпуса располагается защитный колпак, предохраняющий двигатель от атмосферных осадков и прямого солнечного излучения. Клеммная коробка вынесена на наружную сторону корпусной обечайки.
Входная часть вентилятора крышного ВКОПв 13-284 изготовлена в виде входной шахты, предохраняющей агрегат и обслуживаемое им помещение от попадания осадков.
Вентиляторы для подпора воздуха ВКОПВ 13-284 условия эксплуатации
Вентиляторы крышные осевые подпора ВКОПв 13-284 предназначены для эксплуатации на открытом воздухе (кат. разм. 1) при температурах окружающей среды:
-10°С…+50°С – в условиях тропического климата;
-40°С…+45°С – в условиях умеренного.
Типоразмерный ряд вентиляторов крышных осевых подпора ВКОПв 13-284 представлен 9-ю моделями, каждая из которых может комплектоваться рабочим колесом в нескольких исполнениях:
- исполнение «121» – 4, 6, 8 или 10 длинных лопастей, установленных под углом к плоскости вращения от 15 до 35 градусов;
- исполнение «К06» – 12 коротких лопастей, установленных под углом к плоскости вращения от 25 до 45 градусов.
Шаг углового смещения составляет 5 градусов.
