«Завод ВЕНТИЛЯТОР» Осевой вентилятор для подпора ВО 25-188 ДУ 9,0
Артикул товара: 33353
«Завод ВЕНТИЛЯТОР» Осевой вентилятор для подпора ВО 25-188 ДУ 9,0 — это модель серии Вентиляторы осевые для подпора воздуха ВО 25-188 ДУ. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.
В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.
118 580 руб.
В наличии. Доставка по Москве.
Документация
Описание
Вентилятор осевой дымоудаления ВО 25-188 ДУ №9 низкого давления одностороннего всасывания, используются в составе противопожарных вентиляционных систем производственных, общественных и административных зданий, предназначены для создания избыточного давления воздуха на путях эвакуации, задерживают распространение огня и дыма, а также для притока свежего воздуха. Вентилятор для подпора воздуха ВО 25-188 ДУ №9 может перемещать газовоздушные смеси температурой до +400°С (минимальная гарантированная работоспособность 2 часа, рабочее колесо из жаростойкой углеродистой стали) или +600°С (в течение часа, колесо изготовлено из жаростойкой нержавеющей стали).
Технические характеристики Вентиляторы осевые для подпора воздуха ВО 25-188 ДУ №9,0
| Характеристики электродвигателя | Характеристики вентилятора при ρ= 1.2 кг/м3 (20°С) | |||||||
| Номер кривой на диаграмме | Угол установки лопаток рабочего колеса, град. | Угол установки лопаток ВНА, град. | Скорость вращения, об/мин. | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип электродвигателя * | Производительность Q max, тыс. м3/ч | Масса вентилятора, кг |
| 1 | 35 | 10 | 1500 | 11 | 22,5 | 132M4 | 44,5 | 192 |
| 2 | 35 | 5 | 1500 | 11 | 22,5 | 132M4 | 41,5 | 192 |
| 3 | 35 | - | 1500 | 7,5 | 15,6 | 132S4 | 40 | 156 |
| 4 | 30 | 5 | 1500 | 7,5 | 15,6 | 132S4 | 38,5 | 206 |
| 5 | 30 | - | 1500 | 7,5 | 15,6 | 132S4 | 35 | 156 |

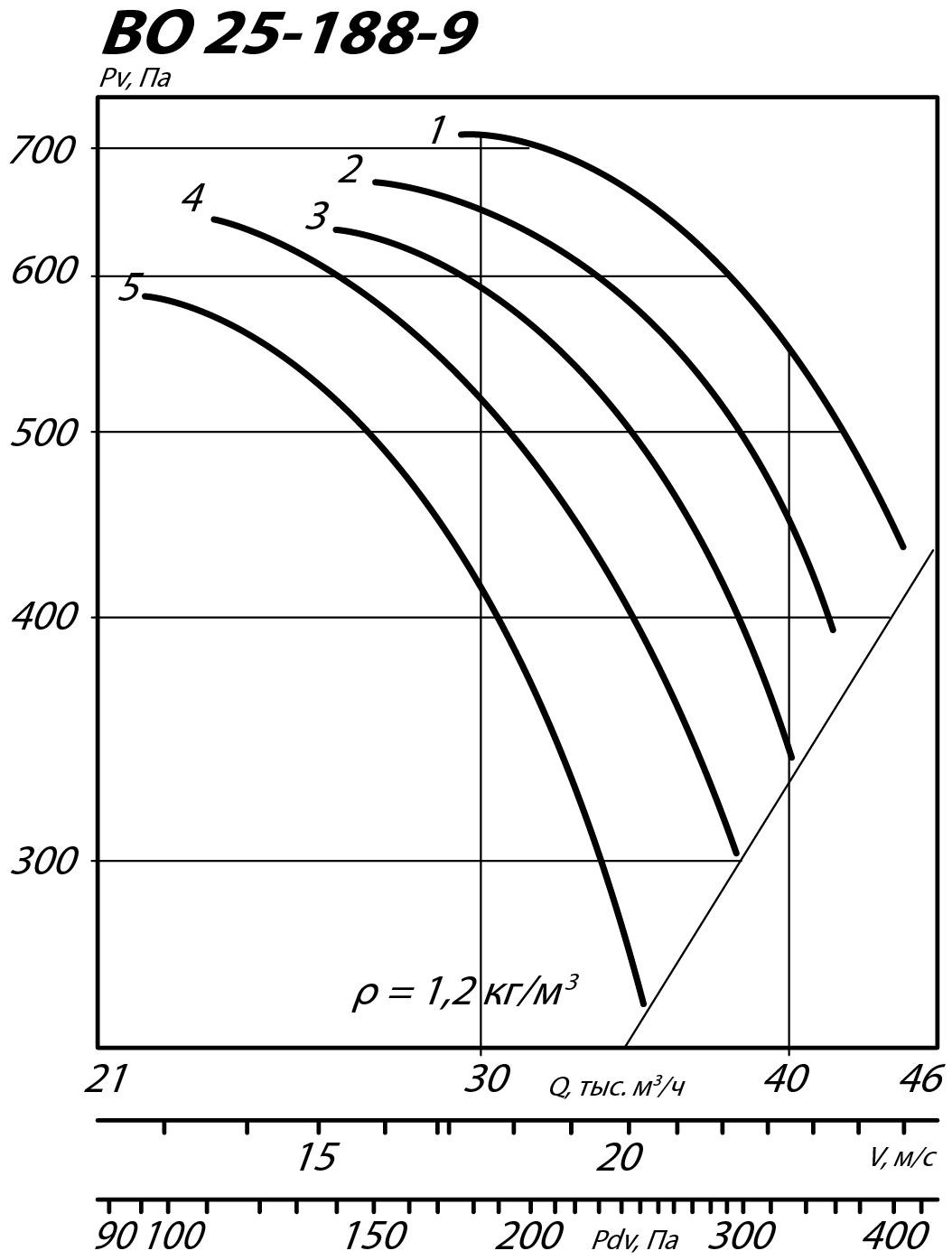

Аэродинамические характеристики осевого вентилятора ВО 25-188 ДУ №9
Габаритные и присоединительные размеры осевого вентилятора ВО 25-188 ДУ №9
| Диаметры | Размеры | Расстояние между отверстиями | Диаметры | ||||||||||
| D, мм | D1, мм | D2, мм | H, мм | C, мм | C1, мм | C2, мм | Lmax, мм | L1, мм | L2, мм | h, мм | d, мм | d2, мм | n, мм |
| 904 | 945 | 970 | 1020 | 846 | 800 | 415 | 710 | 485 | 225 | 550 | 10,5 | 18 | 12 |
Акустические характеристики осевого вентилятора ВО 25-188 ДУ №9
| Значение Lpi в октавных полосах f, Гц | |||||||||
| № модиф. и кривой | LpA, дБА | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
| 1 | 111 | 97 | 102 | 110 | 110 | 108 | 101 | 95 | 88 |
| 2 | 110 | 97 | 102 | 110 | 109 | 106 | 100 | 94 | 86 |
| 3 | 110 | 91 | 98 | 109 | 108 | 107 | 100 | 93 | 87 |
| 4 | 108 | 88 | 97 | 107 | 106 | 103 | 97 | 90 | 82 |
| 5 | 107 | 89 | 97 | 108 | 107 | 102 | 96 | 89 | 81 |
Особенности
Осевые вентиляторы дымоудаления ВО 25-188 ДУ
Вентиляторы осевые для подпора воздуха ВО 25-188 ДУ предназначены для эксплуатации в составе противопожарных вентиляционных систем зданий и сооружений промышленного, общественного и административного назначения. Основная функция вентиляторов осевых ВО 25-188 ДУ для подпора воздуха – создание на путях эвакуации избыточного давления, в целях задержания дыма и газов, а также для притока свежего воздуха.
В зависимости от автоматизации системы вентиляции вентиляторы осевые ВО 25-188 ДУ могут включаться в ручном режиме или в автоматическом по сигналу датчиков дыма.
Рабочая среда – уличный воздух с предельной концентрацией пыли не выше 50 мг/м.куб.
Вентилятор осевой для подпора воздуха ВО 25-188 ДУ поставляется потребителю моноблочным узлом, в полностью собранном и готовом к работе виде.
Функцию корпуса выполняет цилиндрическая обечайка, свальцованная из тонколистовой стали (марка – в зависимости от исполнения). По торцам обечайка размещены монтажные фланцы для присоединения вентилятора осевого ВО 25-188 ДУ для подпора воздуха к вентиляционным воздуховодам воздухообменной сети. В нижней части корпуса предусмотрена опорная станина для установки вентилятора на фундамент, а в верхней – такелажные проушины (для операций разгрузки/погрузки, монтажа или др.).
Внутри корпуса размещается рабочее колесо осевого типа с шестью лопастями, установленными под углом 30 или 35 градусов к плоскости вращения.
Двигатель размещается в цилиндрическом корпусе соосно рабочему колесу, направление движения воздушного потока – от колеса на привод.
По желанию заказчика вентиляторы осевые для дымоудаления ВО 25-188 ДУ могут поставляться в комплекте с входным направляющим аппаратом, неподвижные лопатки которого наклонены под углом в 5 или 10 градусов.
Вентиляторы дымоудаления ВО 25-188 ДУ условия эксплуатации
Вентиляторы осевые ВО 25-188 ДУ для подпора воздуха предназначены для эксплуатации в крытых отапливаемых (кат. разм. 3) и неотапливаемых (кат. разм. 2) помещениях при температуре окружающей среды -10°С…+45°С в условиях тропического климата и -40°С…+40°С умеренного.
Выпускаются вентиляторы осевые для подпора воздуха ВО 25-188 ДУ в пяти типоразмерах. У нас вы можете заказать и купить вентилятор осевой ВО 25-188 ДУ любой модели в одном из двух исполнений: общепромышленном и коррозионностойком.
