«Завод ВЕНТИЛЯТОР» Радиальный вентилятор "наездник" ВР 80-75Н 2,5

Артикул товара: 33224

«Завод ВЕНТИЛЯТОР» Радиальный вентилятор "наездник" ВР 80-75Н 2,5 — это модель серии Вентиляторы радиальные "наездник" ВР 80-75Н. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Документация

• Скачать PDF
• Скачать сертификат PDF

Описание

Радиальный вентилятор ВР 80-75Н №2,5 выпускается в общепромышленном исполнении, коррозионностойком, взрывозащищенном или взрывозащищенно коррозионностойком. Максимальная запыленность рабочего воздушного потока – 0,1 г/м.куб., предельно допустимая температура +80°С (в общепромышленном исполнении), пpoизвoдитeльнocть – 500-1950 м³/чac. Вентилятор радиальный ВР 80-75Н №2,5 наездник развивает низкое давление и используются для принудительного воздушного охлаждения силовых агрегатов.

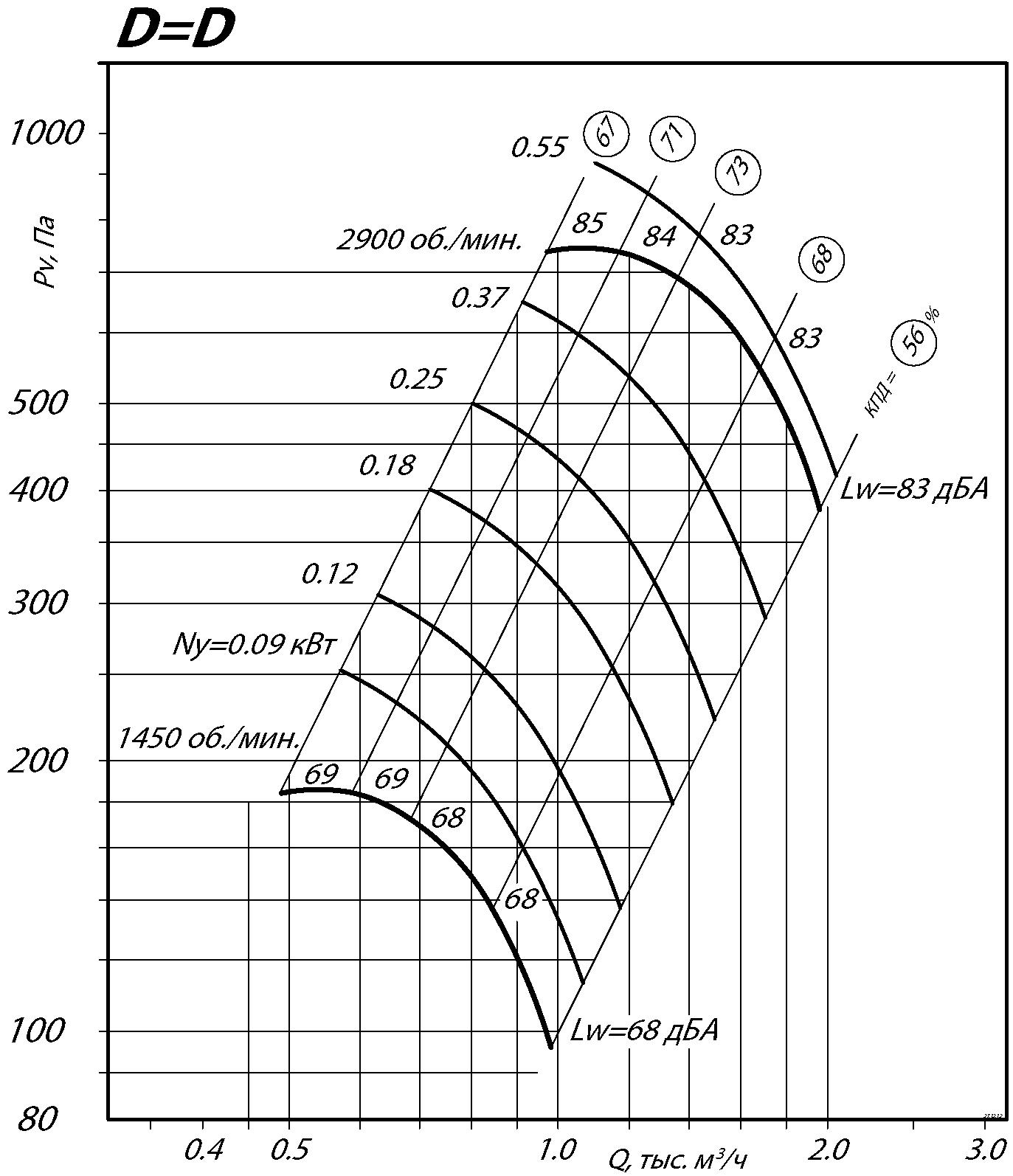

Аэродинамические характеристики радиального вентилятора ВР 80-75 №2,5Н

Особенности

Радиальные вентиляторы низкого давления ВР 80-75Н

Вентиляторы радиальные «наездник» ВР 80-75Н развивают низкое давление и применяются в целях принудительного воздушного охлаждения силовых агрегатов, которые в силу особенностей эксплуатации или конструкции не могут обеспечить достаточную самовентиляцию. Например, радиальные вентиляторы ВР 80-75Н типа «наездник» используются совместно с двигателями, которые работают в далеком от номинального режиме, и самообдува недостаточно.

Рабочая среда вентиляторов радиальных «наездник» ВР 80-75Н – предварительно очищенный воздух (предельная концентрация пыли и взвешенных включений – не более 0,1 г/м.куб.). Максимальная рабочая температура – плюс 80°С.

Наличие в рабочем воздушном потоке абразива, химически активных по отношению к металлам и изоляции примесей, липких включений и волокон не допустимо.

Вентиляторы радиальные «наездник» ВР 80-75Н поставляются в заводской упаковке в полностью готовом к монтажным работам виде.

В комплектацию не входит опорная рама, - вентилятор радиальный ВР 80-75Н низкого давления крепится к охлаждаемому агрегату посредством фланца выходного прямоугольного патрубка. На входном патрубке, расположенном соосно рабочему колесу, предусмотрена металлическая сетка для защиты конструкции от попадания посторонних предметов.

Корпус вентилятора изготавливается из тонколистовой стали (марка материала зависит от специсполнения вентилятора радиального ВР 80-75Н). Корпус выполнен в виде спирали и может быть повернут при проведении монтажных работ на удобный для подсоединения угол. Для большей жесткости и устойчивости на наружных поверхностях корпуса предусмотрены специальные ребра.

При работе вентилятора радиального ВР 80-75Н воздушный поток генерируется за счет вращения рабочего колеса с 12-тью отогнутыми в обратную вращению сторону лопатками.

Электродвигатель скомпонован соосно рабочему колесу, втулка которого напрессована непосредственно на ротор (монтажное исполнение IM 2081 или IM 3081).

Опционально по требованию заказчика в конструкцию вентилятора радиального «наездник» ВР 80-75Н может быть включен люк для осмотра и проведения обслуживающих работ.

Радиальные вентиляторы ВР 80-75Н условия эксплуатации

Вентиляторы радиальные ВР 80-75 типа «наездник» могут использоваться по назначению в условиях умеренного (У) и тропического (Т) климата при температуре окружающей среды -40°С…+40°С. Допускаемые категории размещения – 2 и 3. Если двигатель защищен от атмосферных осадков и солнечного излучения, возможно размещение агрегата по первой категории.

Модификации серии «Завод ВЕНТИЛЯТОР» Вентиляторы радиальные "наездник" ВР 80-75Н
