«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 132-30 12,5
Артикул товара: 33168
«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВР 132-30 12,5 — это модель серии Радиальные вентиляторы ВР 132-30. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.
В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.
273 660 руб.
В наличии. Доставка по Москве.
Документация
Описание
Радиальный вентилятор ВР 132-30 №12,5 высокого давления изготавливается по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую), 3-ей схеме (рабочее колесо соединяется с электродвигателем при помощи соединительной муфты) и по 5-ой схеме (соединение рабочего колеса с двигателем посредством ременной передачи) исполнения. Вентиляторы ВР 132-30-12,5 используются в приточных системах вентиляции стационарного исполнения в зданиях и сооружениях общественного, административного и производственного значения, в составе технологических промышленных установок различных типов и назначения.
Технические характеристики Радиальные вентиляторы ВР 132-30 №12,5 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 000 | 37 | 71 | 225М6 | 2,75 | 7,9 | 2700 | 3300 | 885 | ДО-44 | 6 | ВР 203 | 8 |
| 1 500 | 110 | 201 | 280S4 | 4,1 | 11,8 | 6100 | 7550 | 1195 | ДО-45 | 6 | ВР203 | 10 |
*При изменении типа двигателя масса может меняться

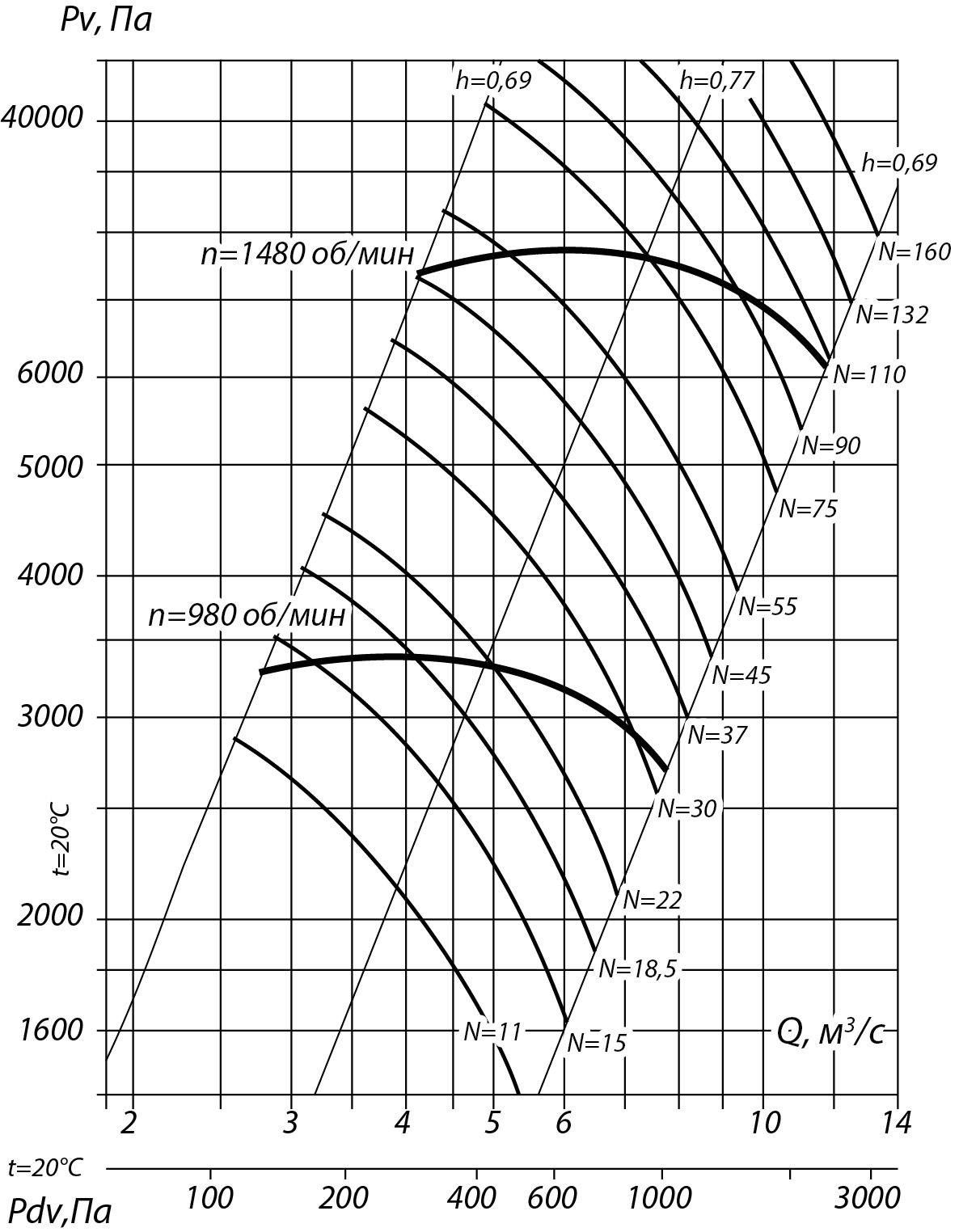

Аэродинамические характеристики радиального вентилятора ВР 132-30 №12,5, Исполнение 1

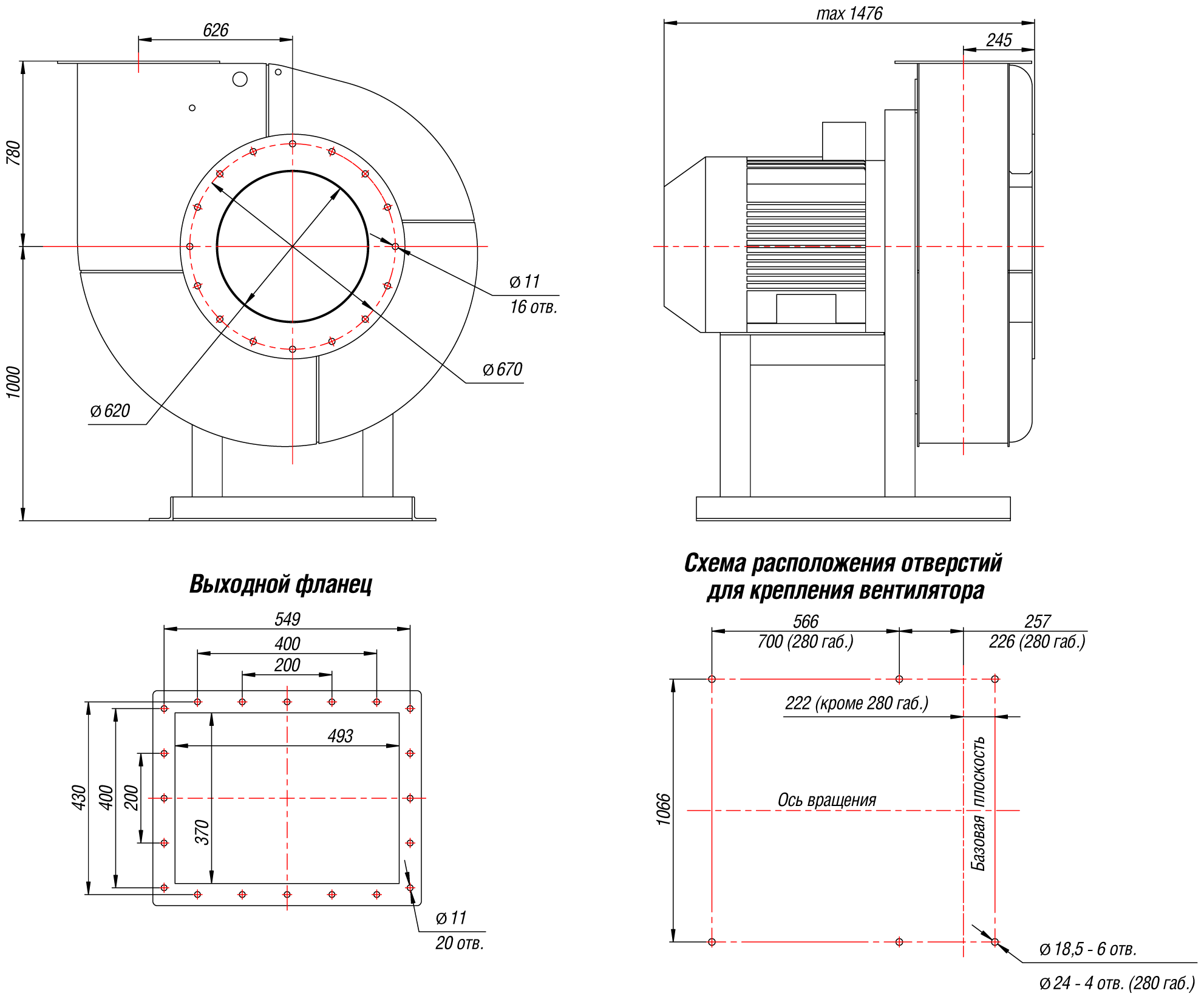

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №12,5, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №12,5, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1682 | 757 | 1780 | 780 | 1576 | 726 | 2206 | 1206 | 1602 | 822 | 1925 | 925 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1994 | 788 | 1851 | 851 | 1600 | 780 | 1757 | 757 | 1994 | 1206 | 1720 | 720 |
Акустические характеристики радиального вентилятора ВР 132-30 №12,5, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1000 | 94 | 97 | 99 | 103 | 99 | 97 | 92 | 86 | 98 |
| 1500 | 99 | 104 | 108 | 109 | 104 | 103 | 98 | 92 | 118 |
Технические характеристики Радиальные вентиляторы ВР 132-30 №12,5 , исполнение 3
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 500 | 22 | 43,2 | 180S4 | 1,5 | 4,5 | 3000 | 3850 | 980 | ДО-43 | 6 | ВР 203 | 8 |
| 3 000 | 160 | 280 | 315S2 | 3 | 9 | 13000 | 16000 | 1290 | ДО-44 | 6 | ВР 203 | 10 |
*При изменении типа двигателя масса может меняться
Аэродинамические характеристики радиального вентилятора ВР 132-30 №12,5, Исполнение 3

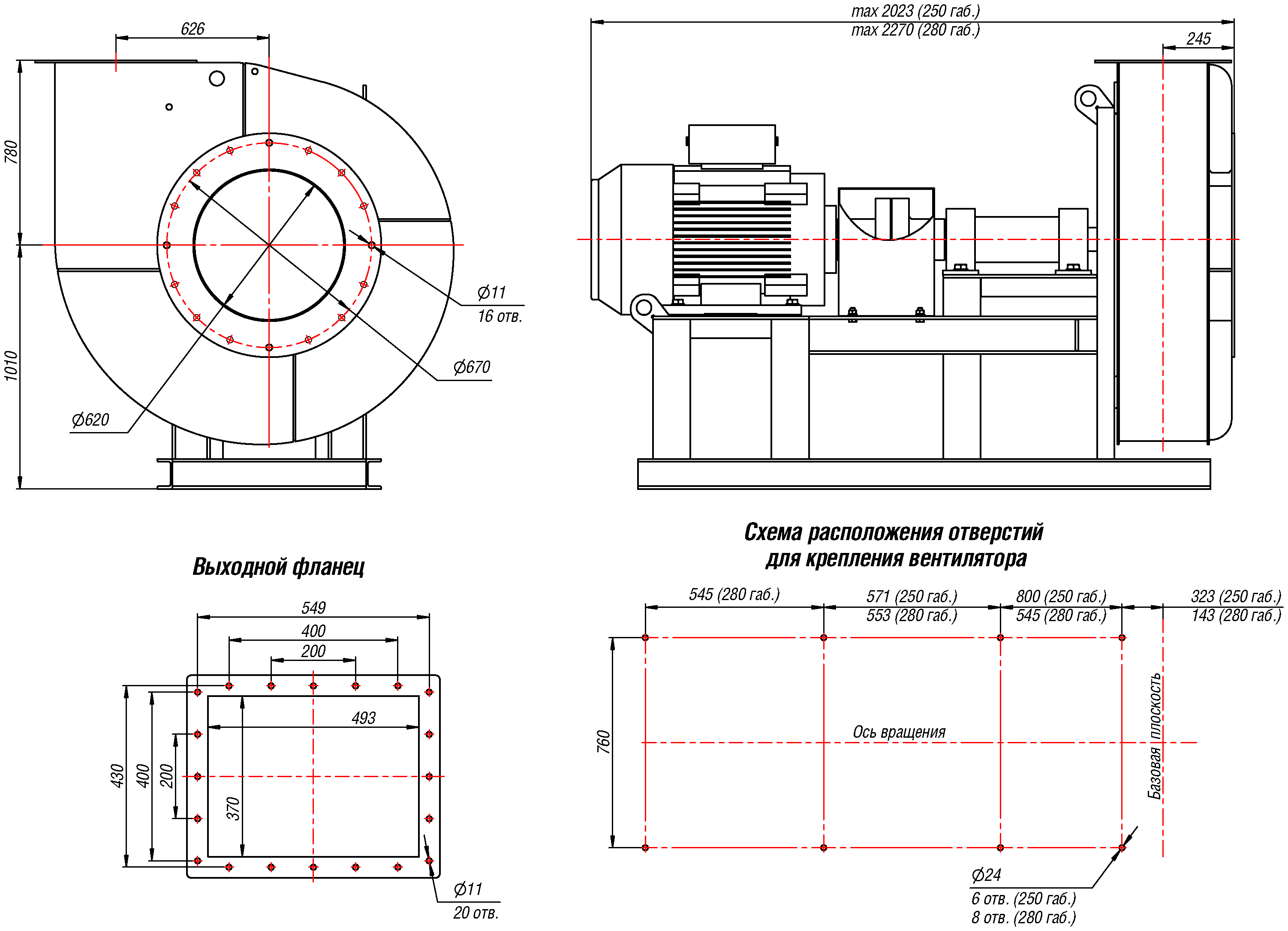

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №12,5, Исполнение 3
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №12,5, Исполнение 3, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1682 | 757 | 1780 | 780 | 1576 | 726 | 2206 | 1206 | 1602 | 822 | 1925 | 925 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1994 | 788 | 1851 | 851 | 1600 | 780 | 1757 | 757 | 1994 | 1206 | 1720 | 720 |
Акустические характеристики радиального вентилятора ВР 132-30 №12,5, Исполнение 3
| Значение Lpi в октавных полосах f, Гц | |||||||||
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 92 | 96 | 97 | 99 | 98 | 97 | 90 | 82 | 104 |
| 3000 | 94 | 96 | 101 | 106 | 106 | 104 | 100 | 96 | 110 |
Технические характеристики Радиальные вентиляторы ВР 132-30 №12,5 , исполнение 5
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 800 | 18,5 | 36,3 | 160М4 | 2,25 | 6,4 | 1760 | 2250 | 875 | ДО-44 | 8 | ВР 203 | 12 |
| 1 200 | 55 | 103 | 225М4 | 3,45 | 9,5 | 4000 | 5150 | 1055 | ДО-44 | 10 | ВР 203 | 12 |
| 1 600 | 132 | 240 | 280М4 | 4,5 | 13 | 7000 | 9000 | 1700 | ДО-45 | 10 | ВР 203 | 14 |
*При изменении типа двигателя масса может меняться
Аэродинамические характеристики радиального вентилятора ВР 132-30 №12,5, Исполнение 5

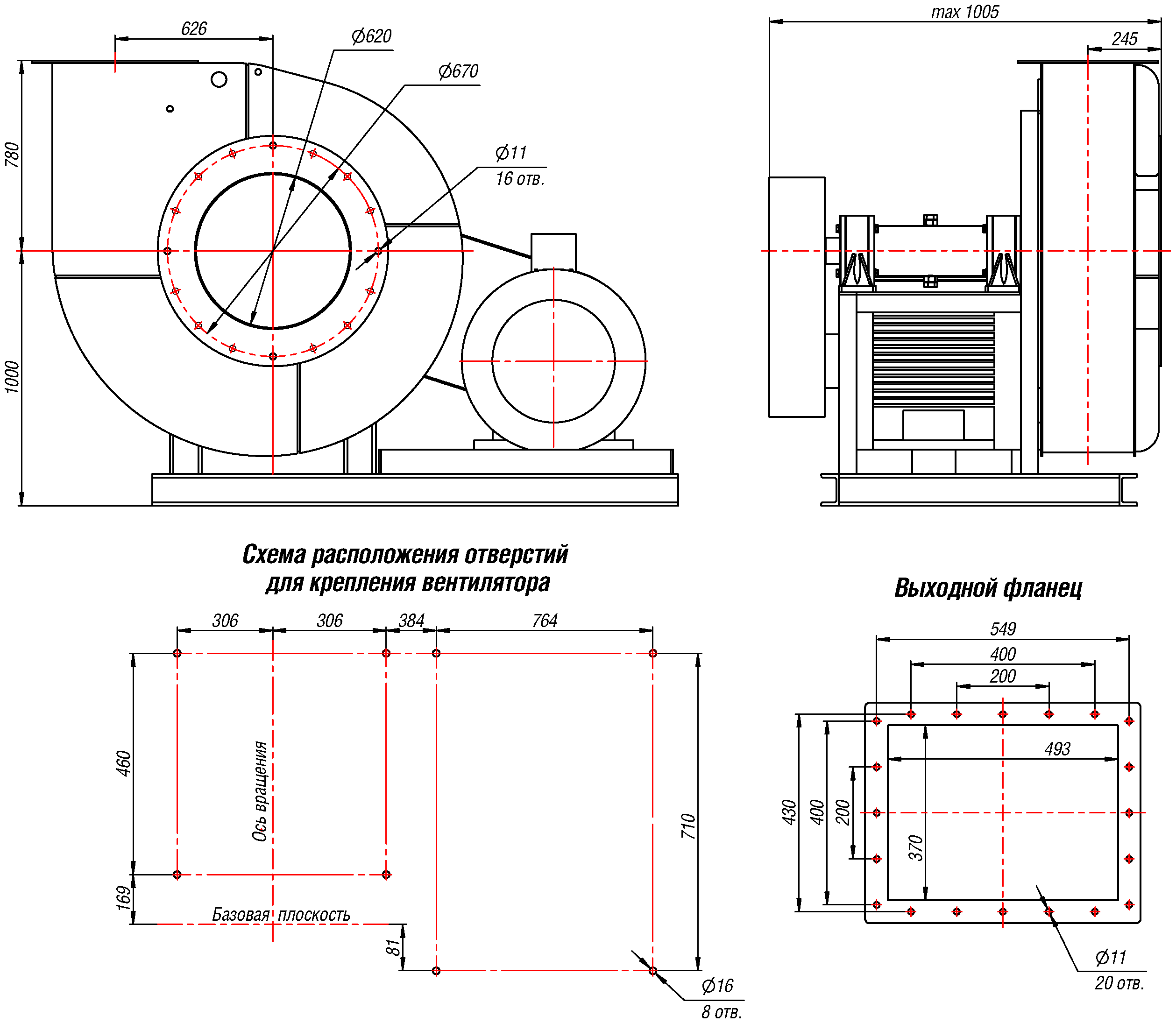

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №12,5, Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №12,5, Исполнение 5, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 2420 | 925 | 1780 | 780 | 2345 | 850 | 2205 | 1205 | 2315 | 820 | 1925 | 925 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| --- | --- | --- | --- | 2275 | 780 | 1757 | 757 | 2700 | 1206 | 1725 | 725 |
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №12,5, Исполнение 5 (спец.), зависящие от положения корпуса
| ПР0°/Л0°/СПЕЦ | ПР45°/Л45°/СПЕЦ | ПР90°/Л90°/СПЕЦ | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 2251 | 757 | 1778 | 780 | 2220 | 726 | 2206 | 1206 | 2274 | 780 | 1925 | 925 |
| ПР135°/Л135°/СПЕЦ | ПР270°/Л270°/СПЕЦ | ПР315°/Л315°/СПЕЦ | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 2700 | 1206 | 1850 | 850 | --- | --- | --- | --- | --- | --- | --- | --- |
Акустические характеристики радиального вентилятора ВР 132-30 №12,5, Исполнение 5
| Значение Lpi в октавных полосах f, Гц | |||||||||
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 800 | 93 | 94 | 98 | 102 | 98 | 96 | 92 | 90 | 98 |
| 1200 | 100 | 104 | 106 | 108 | 106 | 105 | 98 | 92 | 117 |
| 1600 | 98 | 106 | 107 | 109 | 105 | 103 | 99 | 95 | 121 |
Особенности
Радиальные вентиляторы высокого давления ВР 132-30
Вентиляторы радиальные ВР 132-30 высокого давления эксплуатируются в вентсистемах различного назначения, а также в технологических установках, если условия эксплуатации не нарушают требований, установленных заводом-производителем.
Вентиляторы радиальные ВР 132-30 относятся к стационарному оборудованию, могут работать в составе приточных и вытяжных вентиляционных систем в зданиях и сооружениях общественного, административного и производственного значения.
Рабочая среда – воздух температурой до +80°С (общепромышленное исполнение) или до +200°С (теплостойкое исполнение), предельное содержание пыли и взвешенных частиц в котором не превышает 0,1 г/м.куб. Наличие в рабочем воздухе липких, волокнистых включений, а также абразивных частиц и химически активных по отношению к металлам примесей не допускается.
К основным конструктивным элементам вентилятора радиального ВР 132-30 относятся:
- опорная рама, поворотный спиралевидный корпус-«улитка»;
- рабочее колесо, насчитывающее 16-ть лопастей, загнутых в обратном направлении;
- электрический привод.
Корпус-«улитка» может быть повернут при монтаже относительно опорной рамы на удобный угол для подсоединения выходного патрубка к воздуховоду вентсети. На патрубках корпусной детали предусмотрены монтажные фланцы с отверстиями. Радиальные вентиляторы высокого давления могут монтироваться как непосредственно к воздуховодам вентиляционной магистрали, так и с помощью гибких вставок (не входят в базовый комплект поставки, и приобретаются заказчиком отдельно по желанию).
Вентилятор радиальный ВР 132-30 может комплектоваться асинхронным двигателем в двух вариантах:
- размещение привода соосно рабочему колесу (компоновочная схема №1);
- размещение на раме, передача момента осуществляется посредством клиноременной передачи (схема №5).
Радиальные вентиляторы ВР 132-30 условия эксплуатации
Вентилятор радиальный ВР 132-30 допускается к эксплуатации в условиях У и Т по ГОСТ 15150 при температуре окружающей среды -40°С…+40°С по кат. разм. 2 и 3. Также возможно размещение по 1 категории, если электрочасть защищена от осадков и солнечных лучей.
Радиальные вентиляторы высокого давления ВР 132-30 производятся предприятием-изготовителем в 11-ти типовых размерах. Базовое исполнение – общепромышленное, но также можно заказать и купить вентилятор радиальный ВР 132-30 в теплостойком варианте (до +200°С), коррозионностойком и взрывозащищенном (либо в комбинации специсполнений).
Опции
Основные варианты изготовления
| Индекс | Назначение и материалы |
| - | Общепромышленное исполнение, материал – углеродистая сталь |
| Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| К1Ж2 | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C) |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
