«Завод ВЕНТИЛЯТОР» Осевой вентилятор ВО 13-284 20
Артикул товара: 33058
«Завод ВЕНТИЛЯТОР» Осевой вентилятор ВО 13-284 20 — это модель серии Осевые вентиляторы ВО 13-284. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.
В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.
В наличии. Доставка по Москве.
Документация
Описание
Вентилятор осевой ВО 13-284 №20 низкого давления производится по ТУ 4861-002-85589750-2008.
Осевой вентилятор ВО 13-284 №20 устанавливается в вентиляционных сетях приточно-вытяжного типа, в системах отопления и кондиционирования, противодымной защиты зданий и сооружений различного назначения. Направление вращения – против часовой стрелки (ЛЕВ) или по часовой (ПР), направление воздушного потока – от двигателя, к двигателю или реверсивное. Вентиляторы ВО 13-284-20 работают в вертикальном и горизонтальном положении, в дополнительную комплектацию могут быть включены направляющий и спрямляющий аппараты.
Технические характеристики Осевые вентиляторы ВО 13-284 №20,0
| Исполнение 121 | Типоразмер двигателя | Установочная мощность, кВт | Частота вращения РК, об/мин | Производительность, м3/с | Полное давление, Па | Масса, кг |
| 4/15°- 20 | 225М8 | 30 | 750 | 16,6-45,5 | 360-155 | 1270 |
| 4/20°- 20 | 225М8 | 30 | 750 | 23,7-53,8 | 410-225 | 1270 |
| 4/25°- 20 | 225М8 | 30 | 750 | 34,3-62,0 | 430-300 | 1270 |
| 4/30°- 20 | 250S8 | 37 | 750 | 47,3-69,4 | 450-380 | 1400 |
| 6/15°- 20 | 225М8 | 30 | 750 | 19,0-48,1 | 475-180 | 1270 |
| 6/20°- 20 | 225М8 | 30 | 750 | 23,7-58,0 | 530-265 | 1270 |
| 6/25°- 20 | 250S8 | 37 | 750 | 34,3-66,3 | 570-350 | 1400 |
| 6/30°- 20 | 280S8 | 55 | 750 | 45,0-74,4 | 605-435 | 1700 |
| 8/20°- 20 | 225М8 | 30 | 750 | 26,8 - 60,4 | 600 - 285 | 1270 |
| 8/25°- 20 | 250М8 | 45 | 750 | 32,7-70,6 | 680-390 | 1450 |
| 8/30°- 20 | 280S8 | 55 | 750 | 47,6 - 77,0 | 690 - 465 | 1700 |
| 10/20°- 20 | 250S8 | 37 | 750 | 27,2-61,8 | 650-305 | 1400 |
| 10/25°- 20 | 280S8 | 55 | 750 | 33,4-74,1 | 770-420 | 1700 |
| 10/30°- 20 | 280М8 | 75 | 750 | 47,8-79,2 | 770-490 | 1750 |
| Исполнение К06 | Типоразмер двигаеля | Установочная мощность, кВт | Частота вращения | Производительность, м3/с | Полное давление, | Масса, кг |
| 12к/25° - 20 | 280М8 | 75 | 750 | 30-50 | 970-390 | 1750 |
| 12к/30° - 20 | 280М8 | 75 | 750 | 37-60 | 1030-515 | 1750 |
| 12к/35° - 20 | 315М8 | 110 | 750 | 44-67 | 1155-710 | 2020 |

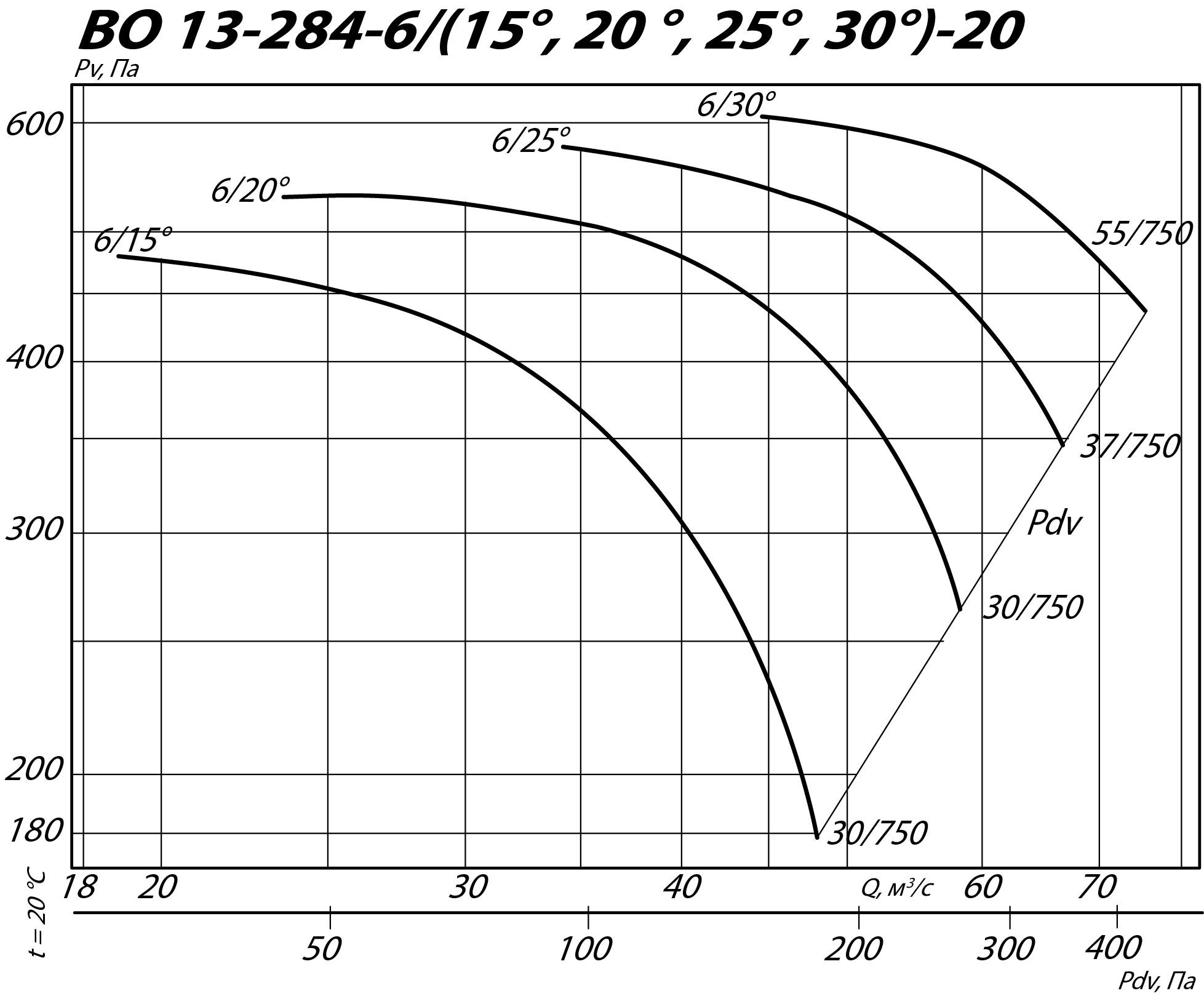

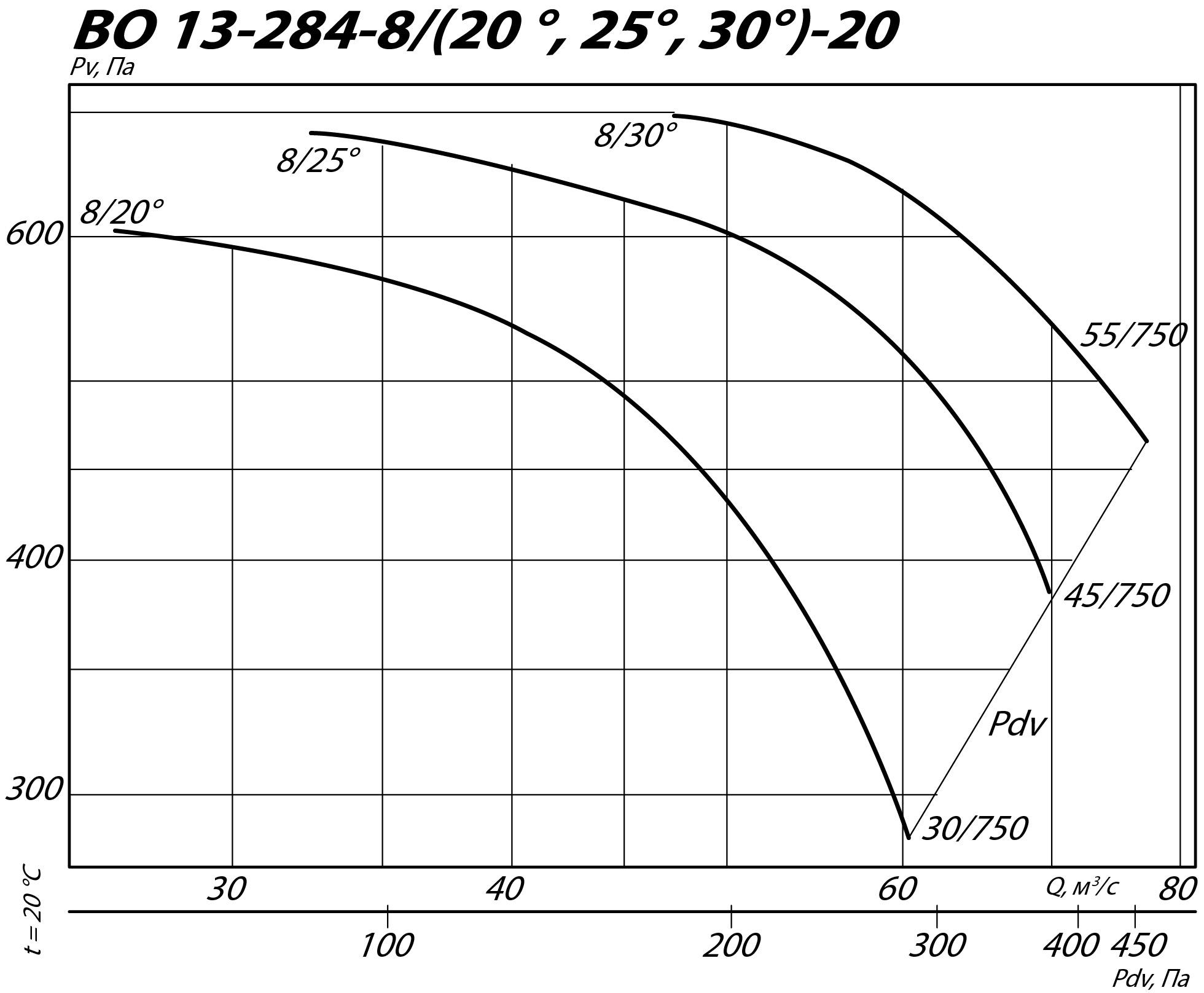

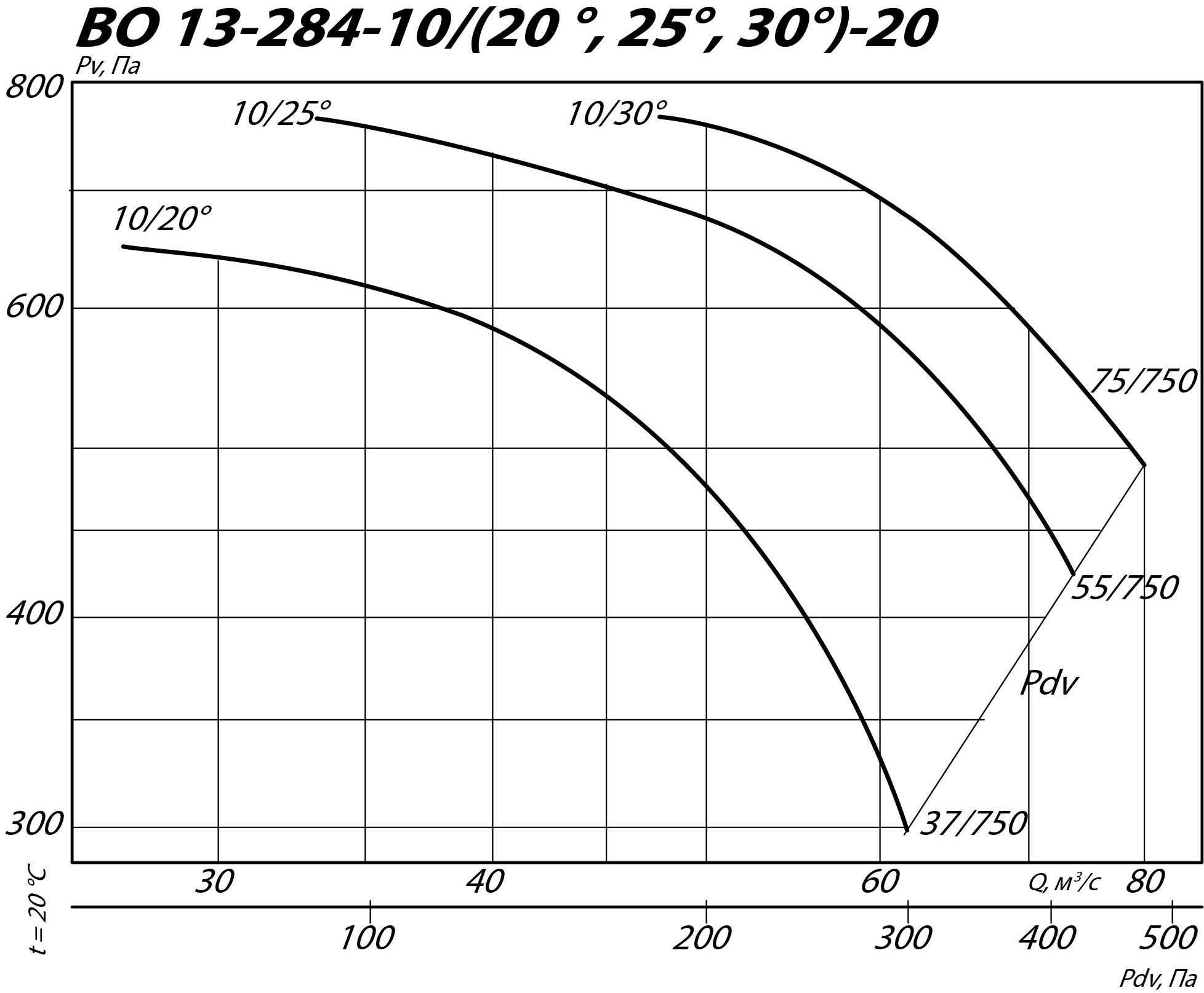

Аэродинамические характеристики осевого вентилятора ВО 13-284 №20
* Условные обозначения:
4/30° – ВО с четырьмя лопатками и углом установки 30°
37/750 – электродвигатель (для ВО) мощностью 37 кВт и частотой вращения 750 об./мин
Габаритные и присоединительные размеры осевого вентилятора ВО 13-284 №20
| Диаметры | Высота | Расстояния между отверстиями для крепления | Диаметры | |||||||||||
| h эл., мм | D, мм | D1, мм | D2, мм | H, мм | H1, мм | H2, мм | I, мм | L, мм | L1max, мм | L2, мм | b, мм | d, мм | d1, мм | n, мм |
| 225-315 | 2020 | 2080 | 2220 | 1110 | 2220 | --- | 60 | 1120 | 1500 | 1000 | 1750 | 14 | 28 | 28 |
Акустические характеристики осевого вентилятора ВО 13-284 №20
| Значение Lpi в октавных полосах f, Гц | ||||||||
| Частота вращения, об/мин | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 750 | 104 | 111 | 113 | 109 | 102 | 98 | 88 | 111 |
Особенности
Вентиляторы осевые низкого давления ВО 13-284
Вентиляторы осевые ВО 13-284 находят применение в канальных вентиляционных сетях приточного и/или вытяжного типа. Могут также эксплуатироваться в составе противодымной вентиляции, системах воздушного отопления или кондиционирования и в прочих санитарно-гигиенических целях, если условия эксплуатации не нарушают требования, установленные производителем.
Осевые вентиляторы ВО 13-284 применяются для создания принудительного воздухообмена в жилых, общественных, административных и производственных помещениях.
Рабочая среда – уличный или воздух помещений, не содержащий взрыво- и пожароопасных компонентов, липких веществ и волокнистых материалов.
Вентиляторы осевые ВО 13-284 выпускаются предприятием-изготовителем в полностью собранном и готовом к монтажу виде.
Функцию корпуса выполняет цилиндрическая обечайка из листового металла, на торцах которой предусмотрены фланцы с отверстиями под крепление к круглым вентиляционным воздуховодам соответствующего сечения. Подсоединение вентилятора осевого ВО 13-284 к вентканалам может быть непосредственным (с применением уплотнительной ленты) или через гибкие вставки соответствующего типоразмера.
В нижней части корпусной обечайки имеется опорная рамка для установки вентилятора ВО 13-284 на поверхность.
Внутри корпуса-обечайки размещается рабочее колесо, которое в зависимости от типоразмера агрегата может насчитывать от 3-х до 12-ти лопастей. Количество лопаток и угол их установки уточняется при оформлении заказа.
Вентиляторы осевые ВО 13-284 выпускаются в двух вариантах изготовления: 121 и К06.
Электрический двигатель размещается соосно рабочему колесу, втулка которого непосредственно напрессована на ротор.
Вентиляторы ВО 13-284 могут работать на приток воздуха, его вытяжку и в реверсивном режиме.
В дополнительную комплектацию могут быть включены направляющий и спрямляющий аппараты.
Осевые вентиляторы ВО 13-284 условия эксплуатации
Вентиляторы осевые ВО 13-284 рассчитаны на долговременную бесперебойную работу в климатических условиях У и Т по ГОСТ 1510 при температуре воздуха от -40°С до +40°С и его относительной влажности до 80%.
Среднеквадратичный уровень вибраций в месте установки вентилятора ВО 13-284 не должен превышать 2 мм/с.
Осевые вентиляторы ВО 13-284 выпускаются заводом-изготовителем в 11-ти стандартных типоразмерах. В базовом варианте агрегаты имеют общепромышленное исполнение (из конструкционной низкоуглеродистой стали). Также можно заказать и купить вентиляторы ВО 13-284 в коррозионностойком или взрывозащищенном исполнениях.
Опции
Основные варианты изготовления
| Индекс | Назначение и материалы |
| - | Общепромышленное исполнение, материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| В (В1) | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
