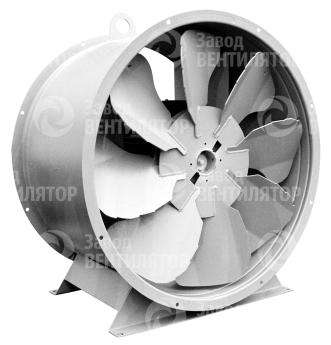

«Завод ВЕНТИЛЯТОР» Осевой вентилятор ВО 13-284 5

Артикул товара: 33049

«Завод ВЕНТИЛЯТОР» Осевой вентилятор ВО 13-284 5 — это модель серии Осевые вентиляторы ВО 13-284. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.

В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.

Цена:
38 250 руб.

Купить Уточнить цену

В наличии. Доставка по Москве.

Документация

Описание

Вентилятор осевой ВО 13-284 №5 низкого давления производится по ТУ 4861-002-85589750-2008.

Осевой вентилятор ВО 13-284 №5 устанавливается в вентиляционных сетях приточно-вытяжного типа, в системах отопления и кондиционирования, противодымной защиты зданий и сооружений различного назначения. Направление вращения – против часовой стрелки (ЛЕВ) или по часовой (ПР), направление воздушного потока – от двигателя, к двигателю или реверсивное. Вентиляторы ВО 13-284-5 работают в вертикальном и горизонтальном положении, в дополнительную комплектацию могут быть включены направляющий и спрямляющий аппараты.

Технические характеристики Осевые вентиляторы ВО 13-284 №5,0


Исполнение 121	Типоразмер двигателя	Установочная мощность, кВт	Частота вращения РК, об/мин	Производительность, м³/с	Полное давление, Па	Масса, кг
4/15°-5	63В4	0,37	1500	0,5 - 1,4	80 - 35	50
4/20°-5	63В4	0,37	1500	0,7 - 1,6	90 - 50	50
4/25°-5	63В4	0,37	1500	1,0 - 1,8	100 - 65	50
4/30°-5	63В4	0,37	1500	1,4 - 2,1	100 - 85	50
4/15°-5	71А2	0,75	3000	1,0 - 2,8	340 - 145	55
4/20°-5	71В2	1,1	3000	1,4 - 3,3	385 - 210	55
4/25°-5	80А2	1,5	3000	2,1 - 3,8	410 - 285	60
4/30°-5	80В2	2,2	3000	2,8 - 4,2	425 - 360	60
6/15°-5	63В4	0,37	1500	0,6 - 1,4	110 - 40	50
6/20°-5	63В4	0,37	1500	0,7 - 1,7	120 - 60	50
6/25°-5	63В4	0,37	1500	1,0 - 2,0	130 - 80	50
6/30°-5	63В4	0,37	1500	1,3 - 2,2	135 - 100	50
6/15°-5	71В2	1,1	3000	1,2 - 2,9	450 - 170	50
6/20°-5	80А2	1,5	3000	1,4 - 3,5	500 - 250	60
6/25°-5	80В2	2,2	3000	2,1 - 4,0	540 - 330	60
8/20°-5	63В4	0,37	1500	0,8 - 1,8	135 - 65	50
8/25°-5	63В4	0,37	1500	1,0 - 2,1	155 - 90	50
8/30°-5	63В4	0,37	1500	1,4 - 2,3	155 - 105	50
8/20°-5	80В2	2,2	3000	1,6 - 3,7	565 - 270	60
10/20°-5	63В4	0,37	1500	0,8 - 1,8	145 - 70	50
10/25°-5	63В4	0,37	1500	1,0 - 2,2	175 - 95	50
10/30°-5	63В4	0,37	1500	1,4 - 2,4	175 - 110	50
10/20°-5	80В2	2,2	3000	1,7 - 3,8	615 - 285	60


Исполнение К06	Типоразмер двигаеля	Установочная мощность, кВт	Частота вращения РК, об/мин	Производительность, м³/с	Полное давление, Па	Масса, кг
12к/25°- 5	63B4	0,37	1500	0,9-1,5	230-90	50
12к/30°- 5	71А4	0,55	1500	1,1-1,8	245-125	55
12к/35°- 5	71В4	0,75	1500	1,3-2,0	275-170	55
12к/40°- 5	71В4	0,75	1500	1,5-2,3	290-200	55
12к/45°- 5	80А4	1,1	1500	1,8-2,5	310-245	60
12к/25°- 5	100S2	4	3000	1,9-3,2	990-400	75
12к/30°- 5	100L2	5,5	3000	2,3-3,8	1060-530	80
12к/35°- 5	100L2	5,5	3000	2,8-4,2	1185-730	80
12к/40°- 5	112М2	7,5	3000	3,0-4,7	1240-870	95
12к/45°- 5	132М2	11	3000	3,7-5,2	1325-1060	135

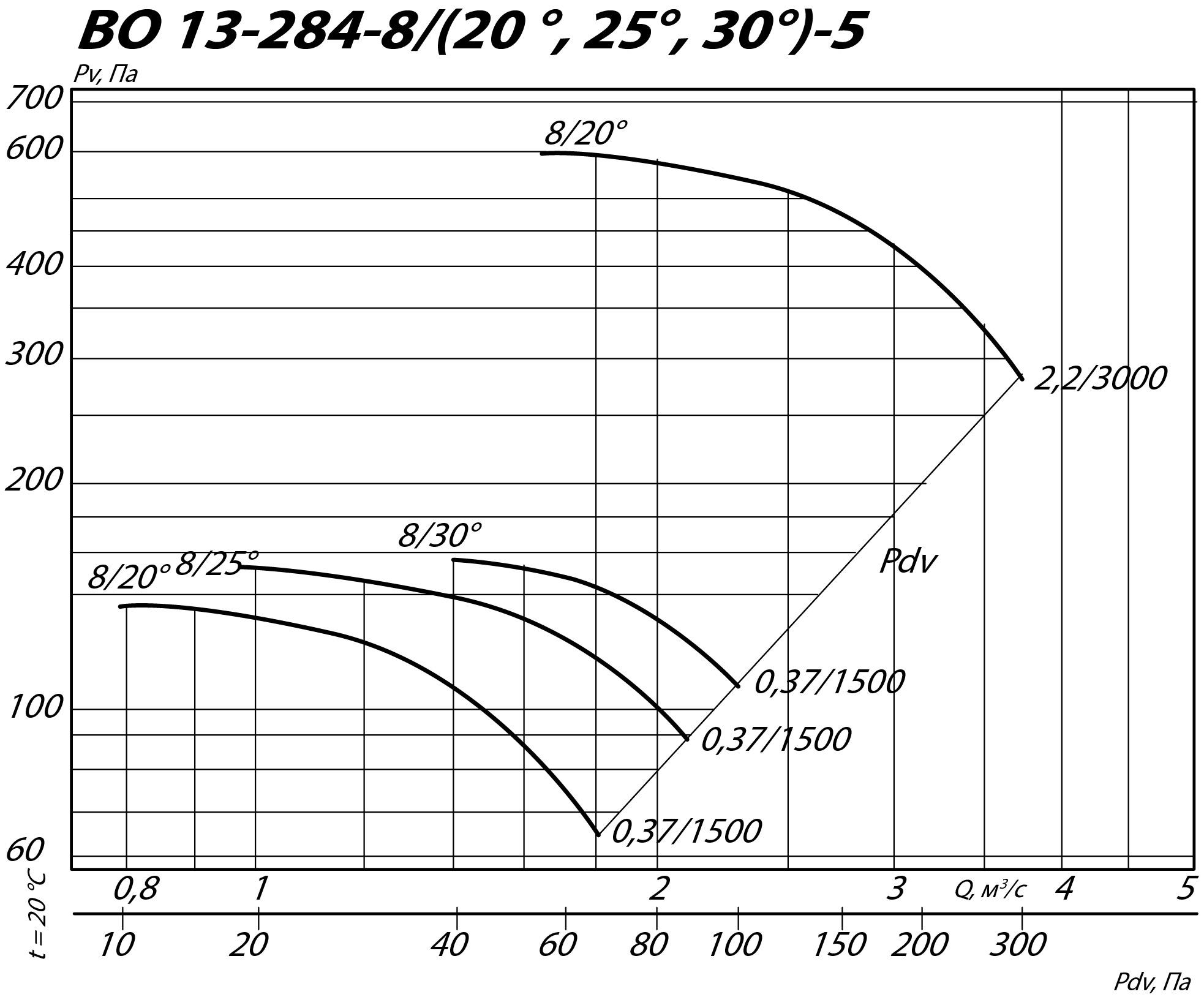

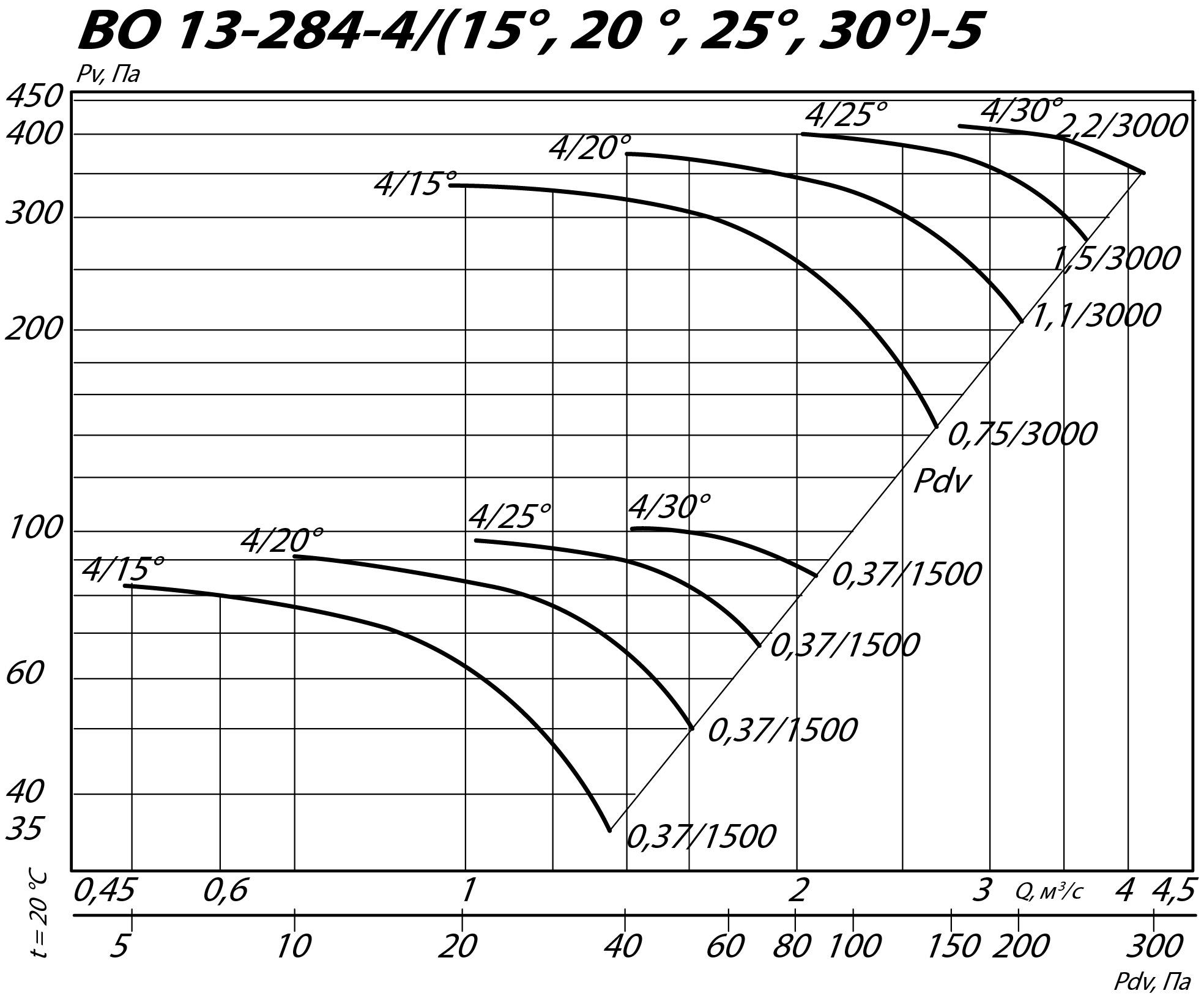

Аэродинамические характеристики осевого вентилятора ВО 13-284 №5

* Условные обозначения:

4/30° – ВО с четырьмя лопатками и углом установки 30°

2,2/3000 – электродвигатель (для ВО) мощностью 2,2 кВт и частотой вращения 3000 об./мин

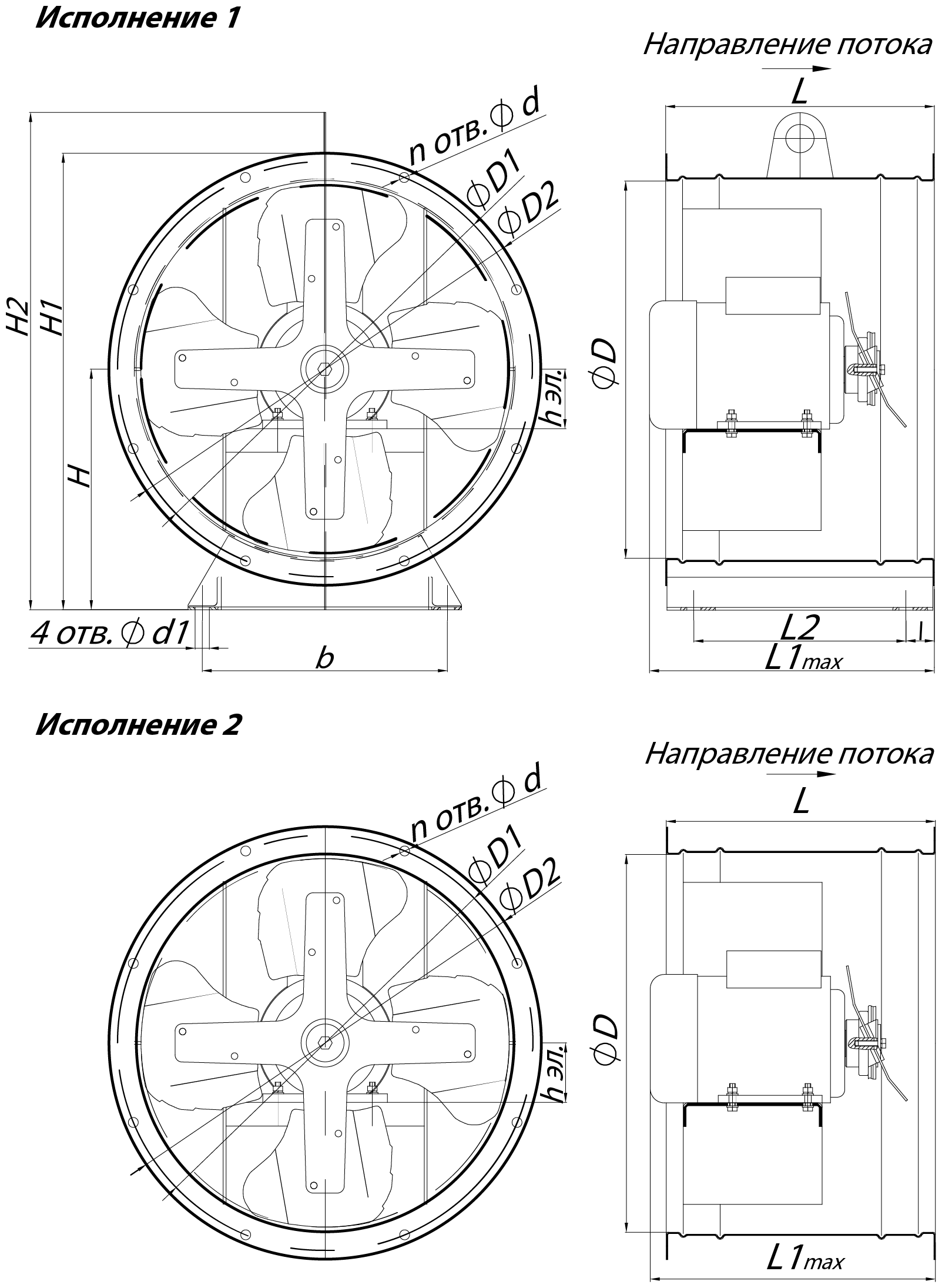

Габаритные и присоединительные размеры осевого вентилятора ВО 13-284 №5

	Диаметры			Высота				Расстояния между отверстиями для крепления				Диаметры
h эл., мм	D, мм	D1, мм	D2, мм	H, мм	H1, мм	H2, мм	I, мм	L, мм	L1max, мм	L2, мм	b, мм	d, мм	d1, мм	n, мм
63-132	500	540	558	305	584	628	30	385	564	325	380	10,5	15	32

Акустические характеристики осевого вентилятора ВО 13-284 №5

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	80	72	78	76	73	67	59	81
3000	93	104	103	99	93	85	77	104

Особенности

Вентиляторы осевые низкого давления ВО 13-284

Вентиляторы осевые ВО 13-284 находят применение в канальных вентиляционных сетях приточного и/или вытяжного типа. Могут также эксплуатироваться в составе противодымной вентиляции, системах воздушного отопления или кондиционирования и в прочих санитарно-гигиенических целях, если условия эксплуатации не нарушают требования, установленные производителем.

Осевые вентиляторы ВО 13-284 применяются для создания принудительного воздухообмена в жилых, общественных, административных и производственных помещениях.

Рабочая среда – уличный или воздух помещений, не содержащий взрыво- и пожароопасных компонентов, липких веществ и волокнистых материалов.

Конструктивные особенности вентилятора ВО 13-284

Вентиляторы осевые ВО 13-284 выпускаются предприятием-изготовителем в полностью собранном и готовом к монтажу виде.

Функцию корпуса выполняет цилиндрическая обечайка из листового металла, на торцах которой предусмотрены фланцы с отверстиями под крепление к круглым вентиляционным воздуховодам соответствующего сечения. Подсоединение вентилятора осевого ВО 13-284 к вентканалам может быть непосредственным (с применением уплотнительной ленты) или через гибкие вставки соответствующего типоразмера.

В нижней части корпусной обечайки имеется опорная рамка для установки вентилятора ВО 13-284 на поверхность.

Внутри корпуса-обечайки размещается рабочее колесо, которое в зависимости от типоразмера агрегата может насчитывать от 3-х до 12-ти лопастей. Количество лопаток и угол их установки уточняется при оформлении заказа.

Вентиляторы осевые ВО 13-284 выпускаются в двух вариантах изготовления: 121 и К06.

Электрический двигатель размещается соосно рабочему колесу, втулка которого непосредственно напрессована на ротор.

Вентиляторы ВО 13-284 могут работать на приток воздуха, его вытяжку и в реверсивном режиме.

В дополнительную комплектацию могут быть включены направляющий и спрямляющий аппараты.

Осевые вентиляторы ВО 13-284 условия эксплуатации

Вентиляторы осевые ВО 13-284 рассчитаны на долговременную бесперебойную работу в климатических условиях У и Т по ГОСТ 1510 при температуре воздуха от -40°С до +40°С и его относительной влажности до 80%.

Среднеквадратичный уровень вибраций в месте установки вентилятора ВО 13-284 не должен превышать 2 мм/с.

Осевые вентиляторы ВО 13-284 выпускаются заводом-изготовителем в 11-ти стандартных типоразмерах. В базовом варианте агрегаты имеют общепромышленное исполнение (из конструкционной низкоуглеродистой стали). Также можно заказать и купить вентиляторы ВО 13-284 в коррозионностойком или взрывозащищенном исполнениях.

Опции

Основные варианты изготовления

Индекс	Назначение и материалы
-	Общепромышленное исполнение, материал – углеродистая сталь
К1	Коррозионностойкое исполнение, материал – нержавеющая сталь
В (В1)	Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВК1	Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
