«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВВД 5,6
Артикул товара: 33189
«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВВД 5,6 — это модель серии Радиальные вентиляторы ВВД. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.
В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.
В наличии. Доставка по Москве.
Документация
Описание
Радиальный вентилятор ВВД №5,6 высокого давления изготавливается по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую) исполнения. Максимально допустимая температура рабочей среды до +80°С (общепромышленное исполнение) или до +200°С (теплостойкое исполнение), допускается загрязненность пылью и другими твердыми примесями до 0,1 г/м.куб. Вентиляторы ВВД №5,6 используются в приточных системах вентиляции в зданиях и сооружениях общественного, административного и производственного значения, в составе технологических промышленных установок различных типов и назначения.
Технические характеристики Радиальные вентиляторы ВВД №5,6 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 500 | 2,2 | 5,1 | 90L4 | 0,35 | 1 | 1100 | 1420 | 115 | ДО-41 | 4 | ВР 203 | 6 |
| 3 000 | 18,5 | 34,7 | 160M2 | 0,75 | 2,2 | 4500 | 6100 | 226 | ДО-41 | 4 | ВР 203 | 6 |
*При изменении типа двигателя масса может меняться
Аэродинамические характеристики радиального вентилятора ВВД №5,6, Исполнение 1

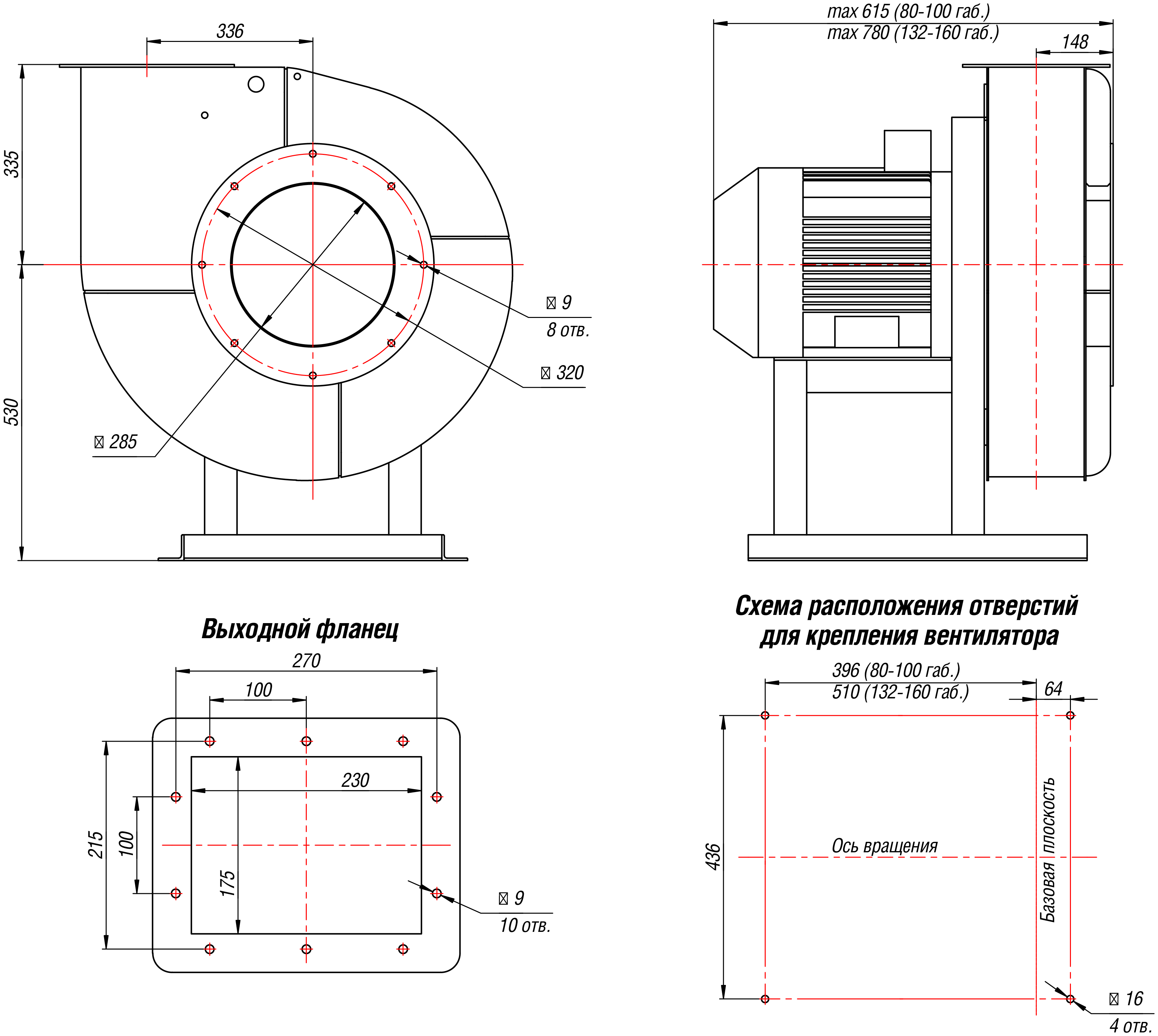

Габаритные и присоединительные размеры радиального вентилятора ВВД №5,6, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВВД №5,6, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 870 | 376 | 865 | 335 | 794 | 354 | 1117 | 587 | 753 | 418 | 1025 | 495 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 984 | 397 | 970 | 440 | 753 | 335 | 906 | 376 | 984 | 587 | 884 | 354 |
Акустические характеристики радиального вентилятора ВВД №5,6, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 82 | 86 | 88 | 90 | 84 | 82 | 76 | 68 | 90 |
| 3000 | 86 | 88 | 95 | 98 | 101 | 96 | 92 | 88 | 102 |
Особенности
Радиальные вентиляторы высокого давления ВВД
Вентиляторы радиальные ВВД рассчитаны на стационарную установку и работу в составе систем приточной и вытяжной вентиляции, воздушного отопления, кондиционирования. Вентиляторы высокого давления ВВД допускаются к работе в составе различных технологических установок, где требуется перемещение воздушных и нейтральных газовоздушных сред (если условия эксплуатации не нарушают требования к работе оборудования, установленные заводом-изготовителем).
Рабочая среда – воздух и химически нейтральные газовоздушные среды, концентрация пыли в которых не превышает 0,1 г/м.куб. Максимально допустимая температура эксплуатации составляет +80°С для вентиляторов радиальных ВВД в общепромышленном исполнении и +200°С для теплостойких вентагрегатов.
Липкие вещества, волокна, абразив и химически активные примеси в рабочей среде не допускаются.
Вентиляторы радиальные ВВД высокого давления поставляются заказчику в полностью собранном и готовом к монтажным работам виде.
Оборудование должно устанавливаться стационарно на жестком несущем основании (железобетон или металлоконструкция). В опорной раме, вываренной из стандартизированного металлопроката, предусмотрены отверстия под анкерный крепеж.
На опорной раме размещается спиралевидный кожух в виде «улитки». Для подсоединения вентилятора ВВД к вентиляционным коробам сети на корпусе имеются патрубки: круглый для входного воздуховода и прямоугольный для выходного. Подключать оборудование в вентиляционной магистрали можно как напрямую, так и посредством гибких вставок. Корпус выполнен поворотным, что дает возможность развернуть его при монтаже на удобный угол.
Внутри корпусной детали размещено рабочее колесо с 16-тью лопастями. В качестве привода используется асинхронный электродвигатель (устанавливается на подставке соосно рабочему колесу).
Радиальные вентиляторы ВВД условия эксплуатации
Вентиляторы радиальные ВВД предназначены для работы в регионах с тропическим (Т) и умеренным (У) климатом при температуре окружающей среды -40°С…+40°С в соответствии с требованиями ГОСТ 15150. Кат. разм. – 3, 2 и 1 (если двигатель защищен от солнечного излучения и атмосферных осадков).
Радиальные вентиляторы ВВД выпускаются предприятием-производителем в 11-ти стандартных типоразмерах. В общепромышленном исполнении элементы оборудования изготавливаются из конструкционной низкоуглеродистой стали, но также можно купить вентиляторы радиальные ВВД в теплостойком, коррозионностойком или взрывозащищенном исполнении (а также в комбинации специсполнений).
Опции
Основные варианты изготовления
| Индекс | Назначение и материалы |
| - | Общепромышленное исполнение, материал – углеродистая сталь |
| Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| К1Ж2 | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C) |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
