«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВВД 6,3
Артикул товара: 33190
«Завод ВЕНТИЛЯТОР» Радиальный вентилятор ВВД 6,3 — это модель серии Радиальные вентиляторы ВВД. "ИНТЕХ-Климат" осуществляет поставку, монтаж и сервисное обслуживание оборудования «Завод ВЕНТИЛЯТОР» как для частных лиц, так и для организаций в Москве и Московской области.
В соответствии с договорами дилерского сотрудничества мы несем все гарантийные обязательства с момента продажи Вам оборудования «Завод ВЕНТИЛЯТОР». Для получения консультаций или по каким-либо другим вопросам, звоните по телефону +7(495) 146-65-64.
В наличии. Доставка по Москве.
Документация
Описание
Радиальный вентилятор ВВД №6,3 высокого давления изготавливается по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую) и по 5-ой схеме (соединение рабочего колеса с двигателем посредством ременной передачи) исполнения. Максимально допустимая температура рабочей среды до +80°С (общепромышленное исполнение) или до +200°С (теплостойкое исполнение). Вентиляторы ВВД №6,3 используются в приточных системах вентиляции в зданиях и сооружениях общественного, административного и производственного значения, в составе технологических промышленных установок различных типов и назначения.
Технические характеристики Радиальные вентиляторы ВВД №6,3 , исполнение 5
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 800 | 7,5 | 15,6 | 132S4 | 0,65 | 1,85 | 2250 | 2800 | 215 | ДО-42 | 6 | ВР 203 | 8 |
| 2 200 | 15 | 30 | 160S4 | 0,8 | 2,25 | 3400 | 4300 | 225 | ДО-42 | 6 | ВР 203 | 8 |
| 2 600 | 22 | 43,2 | 180S4 | 0,9 | 2,7 | 4750 | 6000 | 340 | ДО-42 | 6 | ВР 203 | 10 |
*При изменении типа двигателя масса может меняться
Аэродинамические характеристики радиального вентилятора ВВД №6,3, Исполнение 5

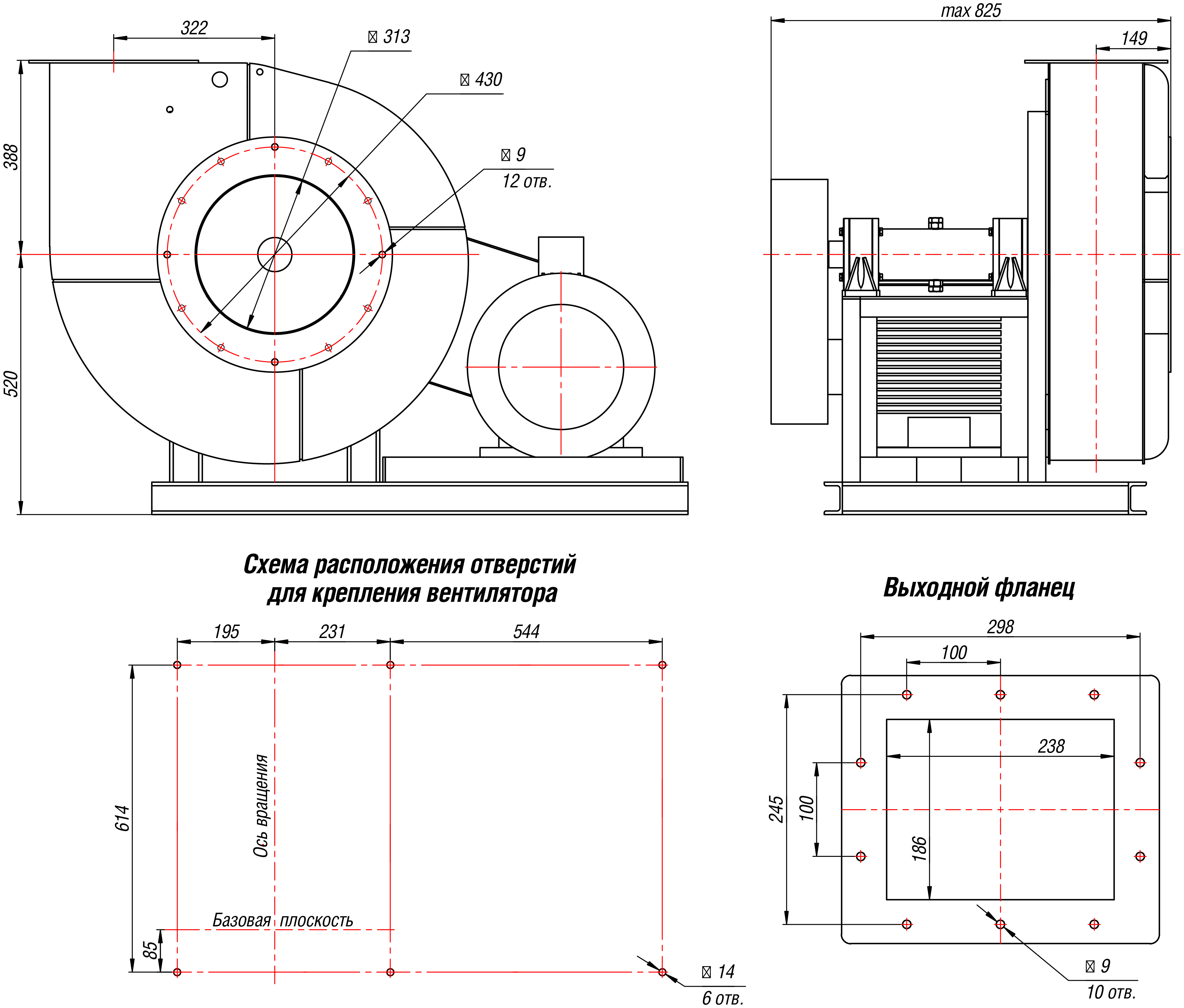

Габаритные и присоединительные размеры радиального вентилятора ВВД №6,3, Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВВД №6,3, Исполнение 5, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1317 | 491 | 908 | 388 | 1260 | 434 | 1142 | 622 | 1244 | 418 | 1012 | 492 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| --- | --- | --- | --- | 1214 | 388 | 907 | 387 | 1448 | 622 | 891 | 371 |
Габаритные и присоединительные размеры радиального вентилятора ВВД №6,3, Исполнение 5 (спец.), зависящие от положения корпуса
| ПР0°/Л0°/СПЕЦ | ПР45°/Л45°/СПЕЦ | ПР90°/Л90°/СПЕЦ | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1213 | 387 | 908 | 388 | 1197 | 371 | 1142 | 622 | 1214 | 388 | 1012 | 492 |
| ПР135°/Л135°/СПЕЦ | ПР270°/Л270°/СПЕЦ | ПР315°/Л315°/СПЕЦ | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1446 | 620 | 954 | 434 | --- | --- | --- | --- | --- | --- | --- | --- |
Акустические характеристики радиального вентилятора ВВД №6,3, Исполнение 5
| Значение Lpi в октавных полосах f, Гц | |||||||||
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1800 | 90 | 93 | 96 | 98 | 97 | 96 | 87 | 78 | 101 |
| 2200 | 95 | 98 | 101 | 103 | 102 | 101 | 92 | 83 | 106 |
| 2600 | 94 | 87 | 100 | 103 | 105 | 104 | 103 | 95 | 109 |
Технические характеристики Радиальные вентиляторы ВВД №6,3 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 500 | 4 | 8,8 | 100L4 | 0,5 | 1,45 | 1450 | 1820 | 130 | ДО-42 | 4 | ВР 203 | 6 |
| 3 000 | 30 | 55,4 | 180M2 | 1 | 3 | 6000 | 7500 | 310 | ДО-42 | 4 | ВР 203 | 8 |
*При изменении типа двигателя масса может меняться
Аэродинамические характеристики радиального вентилятора ВВД №6,3, Исполнение 1

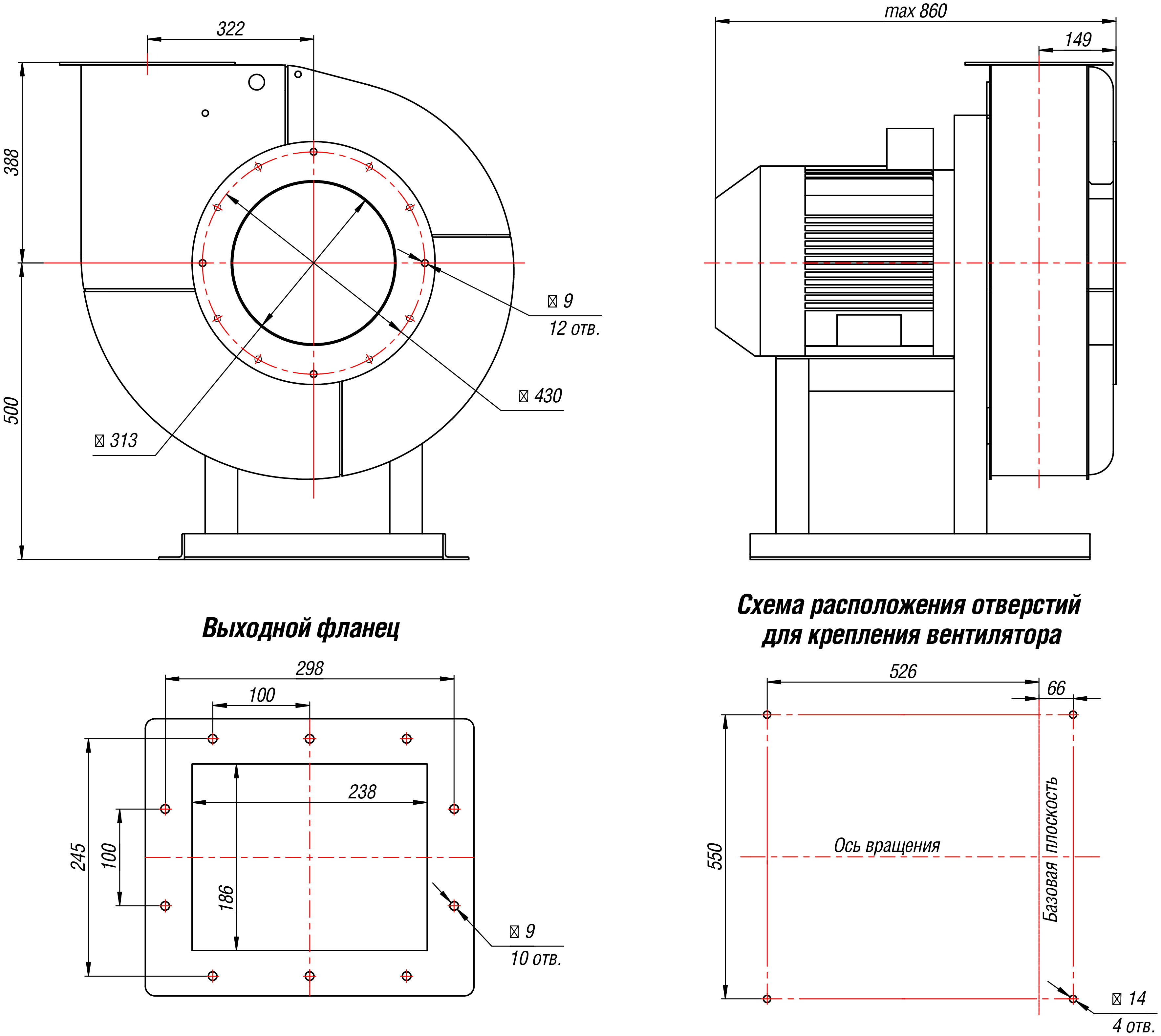

Габаритные и присоединительные размеры радиального вентилятора ВВД №6,3, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВВД №6,3, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 878 | 387 | 888 | 388 | 805 | 371 | 1122 | 622 | 807 | 418 | 992 | 492 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1025 | 403 | 934 | 434 | 806 | 388 | 887 | 387 | 1024 | 622 | 871 | 371 |
Акустические характеристики радиального вентилятора ВВД №6,3, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 86 | 90 | 92 | 94 | 88 | 86 | 80 | 72 | 96 |
| 3000 | 89 | 92 | 97 | 102 | 103 | 99 | 97 | 92 | 107 |
Особенности
Радиальные вентиляторы высокого давления ВВД
Вентиляторы радиальные ВВД рассчитаны на стационарную установку и работу в составе систем приточной и вытяжной вентиляции, воздушного отопления, кондиционирования. Вентиляторы высокого давления ВВД допускаются к работе в составе различных технологических установок, где требуется перемещение воздушных и нейтральных газовоздушных сред (если условия эксплуатации не нарушают требования к работе оборудования, установленные заводом-изготовителем).
Рабочая среда – воздух и химически нейтральные газовоздушные среды, концентрация пыли в которых не превышает 0,1 г/м.куб. Максимально допустимая температура эксплуатации составляет +80°С для вентиляторов радиальных ВВД в общепромышленном исполнении и +200°С для теплостойких вентагрегатов.
Липкие вещества, волокна, абразив и химически активные примеси в рабочей среде не допускаются.
Вентиляторы радиальные ВВД высокого давления поставляются заказчику в полностью собранном и готовом к монтажным работам виде.
Оборудование должно устанавливаться стационарно на жестком несущем основании (железобетон или металлоконструкция). В опорной раме, вываренной из стандартизированного металлопроката, предусмотрены отверстия под анкерный крепеж.
На опорной раме размещается спиралевидный кожух в виде «улитки». Для подсоединения вентилятора ВВД к вентиляционным коробам сети на корпусе имеются патрубки: круглый для входного воздуховода и прямоугольный для выходного. Подключать оборудование в вентиляционной магистрали можно как напрямую, так и посредством гибких вставок. Корпус выполнен поворотным, что дает возможность развернуть его при монтаже на удобный угол.
Внутри корпусной детали размещено рабочее колесо с 16-тью лопастями. В качестве привода используется асинхронный электродвигатель (устанавливается на подставке соосно рабочему колесу).
Радиальные вентиляторы ВВД условия эксплуатации
Вентиляторы радиальные ВВД предназначены для работы в регионах с тропическим (Т) и умеренным (У) климатом при температуре окружающей среды -40°С…+40°С в соответствии с требованиями ГОСТ 15150. Кат. разм. – 3, 2 и 1 (если двигатель защищен от солнечного излучения и атмосферных осадков).
Радиальные вентиляторы ВВД выпускаются предприятием-производителем в 11-ти стандартных типоразмерах. В общепромышленном исполнении элементы оборудования изготавливаются из конструкционной низкоуглеродистой стали, но также можно купить вентиляторы радиальные ВВД в теплостойком, коррозионностойком или взрывозащищенном исполнении (а также в комбинации специсполнений).
Опции
Основные варианты изготовления
| Индекс | Назначение и материалы |
| - | Общепромышленное исполнение, материал – углеродистая сталь |
| Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| К1Ж2 | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C) |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
